Xilinx FPGA资源解析与使用系列——DSP48E（二）
原语模型
看到这里心里已经有一万只草泥马在奔腾了，尼玛一个乘法器居然这么多控制线。但看到后面这个图后心中稍微安心了点

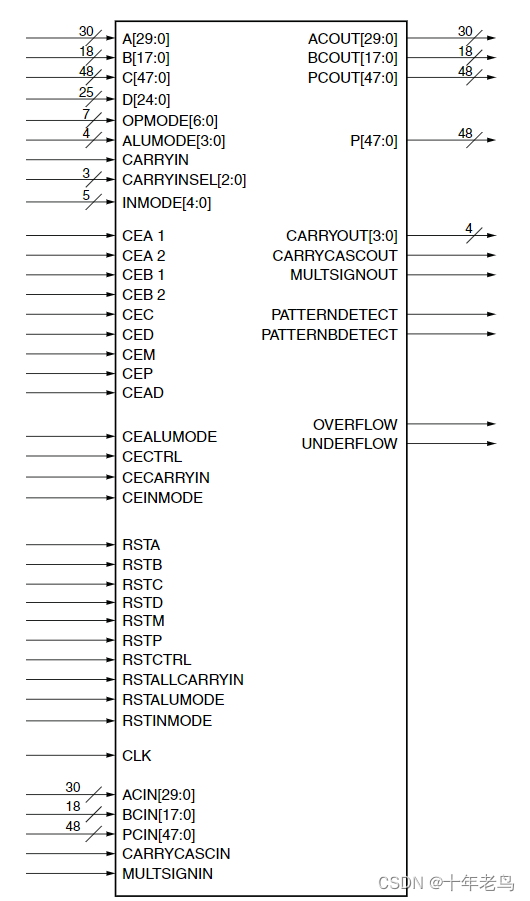

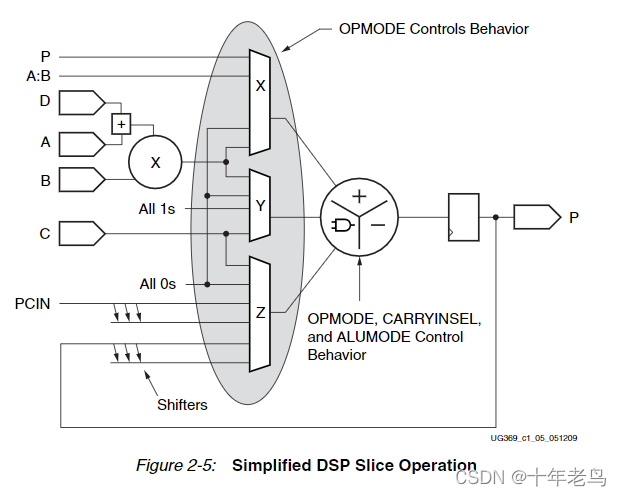

这个图就比较明了了，我们主要关注一些什么信号呢。
首先是数据输入线：
P A B D C PCIN
然后是模式控制线：
OPMODE 、ALUMODE、CARRYINSEL
当然还要注意一下INMODE这个控制信号。
OPMODE
OPMODE（操作模式）控制输入包含用于 X、Y 和 Z 多路复用器选择的字段。OPMODE 输入为您提供了一种在时钟周期之间动态更改 DSP48E1 功能的方法（例如，更改内部数据通路配置） DSP48E1 Slice 相对于给定的计算序列。OPMODE 位可以选择使用 OPMODEREG 属性进行注册（如表 2-3 中所述）

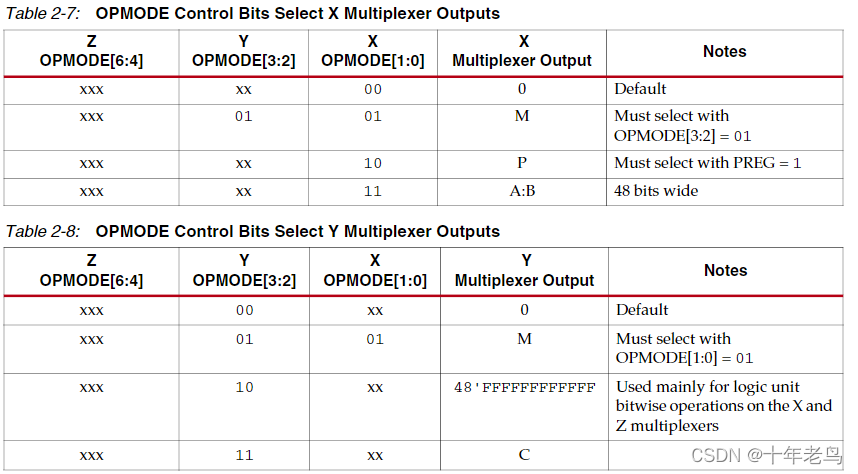

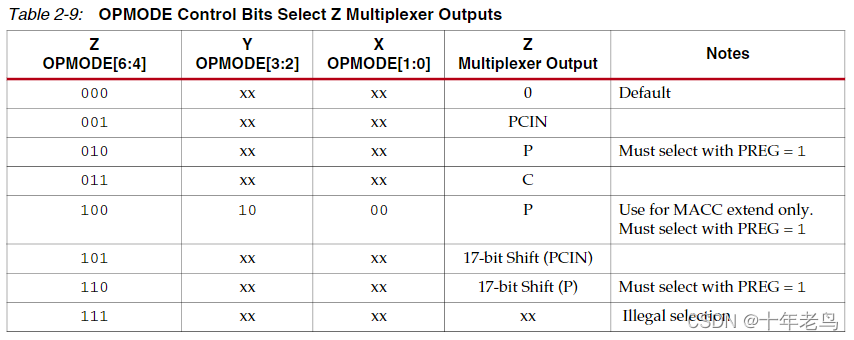

表 2-7、表 2-8 和表 2-9 列出了 OPMODE 的可能值以及三个多路复用器（X、Y 和 Z 多路复用器）的输出端的结果函数。 多路复用器输出为后面的加法器/减法器提供三个操作数。 并非允许多路复用器选择位的所有可能组合。 有些在表格中被标记为“非法选择”并给出未定义的结果。 如果选择乘法器输出，则 X 和 Y 多路复用器都用于向加法器/减法器提供乘法器部分乘积。
ALUMODE

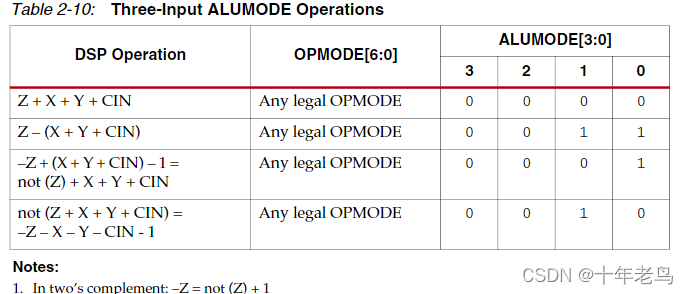

4 位 ALUMODE 控制第二级加/减/逻辑单元的行为。 ALUMODE = 0000 选择 Z + (X + Y + CIN) 形式的加法运算。 CIN 是 CARRYIN 多路复用器的输出（见图 2-11）。 ALUMODE =0011 选择 Z – (X + Y + CIN) 形式的减法运算。 ALUMODE =0001 可以实现–Z+(X+Y+CIN)–1。 ALUMODE=0010可以实现-(Z+X+Y+CIN)-1，相当于not(Z+X+Y+CIN)。 二进制补码的负数是通过按位取反加一得到的，例如-k = not (k) + 1。其他减法和逻辑运算也可以通过增强的加/减/逻辑单元来实现。 见表2-10。
DSP48E1 例化
在vivado的language template找到DSP48E1的定义
DSP48E1 #(
// Feature Control Attributes: Data Path Selection
.A_INPUT("DIRECT"), // Selects A input source, "DIRECT" (A port) or "CASCADE" (ACIN port)
.B_INPUT("DIRECT"), // Selects B input source, "DIRECT" (B port) or "CASCADE" (BCIN port)
.USE_DPORT("FALSE"), // Select D port usage (TRUE or FALSE)
.USE_MULT("MULTIPLY"), // Select multiplier usage ("MULTIPLY", "DYNAMIC", or "NONE")
.USE_SIMD("ONE48"), // SIMD selection ("ONE48", "TWO24", "FOUR12")
// Pattern Detector Attributes: Pattern Detection Configuration
.AUTORESET_PATDET("NO_RESET"), // "NO_RESET", "RESET_MATCH", "RESET_NOT_MATCH"
.MASK(48'h3fffffffffff), // 48-bit mask value for pattern detect (1=ignore)
.PATTERN(48'h000000000000), // 48-bit pattern match for pattern detect
.SEL_MASK("MASK"), // "C", "MASK", "ROUNDING_MODE1", "ROUNDING_MODE2"
.SEL_PATTERN("PATTERN"), // Select pattern value ("PATTERN" or "C")
.USE_PATTERN_DETECT("NO_PATDET"), // Enable pattern detect ("PATDET" or "NO_PATDET")
// Register Control Attributes: Pipeline Register Configuration
.ACASCREG(1), // Number of pipeline stages between A/ACIN and ACOUT (0, 1 or 2)
.ADREG(1), // Number of pipeline stages for pre-adder (0 or 1)
.ALUMODEREG(1), // Number of pipeline stages for ALUMODE (0 or 1)
.AREG(1), // Number of pipeline stages for A (0, 1 or 2)
.BCASCREG(1), // Number of pipeline stages between B/BCIN and BCOUT (0, 1 or 2)
.BREG(1), // Number of pipeline stages for B (0, 1 or 2)
.CARRYINREG(1), // Number of pipeline stages for CARRYIN (0 or 1)
.CARRYINSELREG(1), // Number of pipeline stages for CARRYINSEL (0 or 1)
.CREG(1), // Number of pipeline stages for C (0 or 1)
.DREG(1), // Number of pipeline stages for D (0 or 1)
.INMODEREG(1), // Number of pipeline stages for INMODE (0 or 1)
.MREG(1), // Number of multiplier pipeline stages (0 or 1)
.OPMODEREG(1), // Number of pipeline stages for OPMODE (0 or 1)
.PREG(1) // Number of pipeline stages for P (0 or 1)
)
DSP48E1_inst (
// Cascade: 30-bit (each) output: Cascade Ports
.ACOUT(ACOUT), // 30-bit output: A port cascade output
.BCOUT(BCOUT), // 18-bit output: B port cascade output
.CARRYCASCOUT(CARRYCASCOUT), // 1-bit output: Cascade carry output
.MULTSIGNOUT(MULTSIGNOUT), // 1-bit output: Multiplier sign cascade output
.PCOUT(PCOUT), // 48-bit output: Cascade output
// Control: 1-bit (each) output: Control Inputs/Status Bits
.OVERFLOW(OVERFLOW), // 1-bit output: Overflow in add/acc output
.PATTERNBDETECT(PATTERNBDETECT), // 1-bit output: Pattern bar detect output
.PATTERNDETECT(PATTERNDETECT), // 1-bit output: Pattern detect output
.UNDERFLOW(UNDERFLOW), // 1-bit output: Underflow in add/acc output
// Data: 4-bit (each) output: Data Ports
.CARRYOUT(CARRYOUT), // 4-bit output: Carry output
.P(P), // 48-bit output: Primary data output
// Cascade: 30-bit (each) input: Cascade Ports
.ACIN(ACIN), // 30-bit input: A cascade data input
.BCIN(BCIN), // 18-bit input: B cascade input
.CARRYCASCIN(CARRYCASCIN), // 1-bit input: Cascade carry input
.MULTSIGNIN(MULTSIGNIN), // 1-bit input: Multiplier sign input
.PCIN(PCIN), // 48-bit input: P cascade input
// Control: 4-bit (each) input: Control Inputs/Status Bits
.ALUMODE(ALUMODE), // 4-bit input: ALU control input
.CARRYINSEL(CARRYINSEL), // 3-bit input: Carry select input
.CLK(CLK), // 1-bit input: Clock input
.INMODE(INMODE), // 5-bit input: INMODE control input
.OPMODE(OPMODE), // 7-bit input: Operation mode input
// Data: 30-bit (each) input: Data Ports
.A(A), // 30-bit input: A data input
.B(B), // 18-bit input: B data input
.C(C), // 48-bit input: C data input
.CARRYIN(CARRYIN), // 1-bit input: Carry input signal
.D(D), // 25-bit input: D data input
// Reset/Clock Enable: 1-bit (each) input: Reset/Clock Enable Inputs
.CEA1(CEA1), // 1-bit input: Clock enable input for 1st stage AREG
.CEA2(CEA2), // 1-bit input: Clock enable input for 2nd stage AREG
.CEAD(CEAD), // 1-bit input: Clock enable input for ADREG
.CEALUMODE(CEALUMODE), // 1-bit input: Clock enable input for ALUMODE
.CEB1(CEB1), // 1-bit input: Clock enable input for 1st stage BREG
.CEB2(CEB2), // 1-bit input: Clock enable input for 2nd stage BREG
.CEC(CEC), // 1-bit input: Clock enable input for CREG
.CECARRYIN(CECARRYIN), // 1-bit input: Clock enable input for CARRYINREG
.CECTRL(CECTRL), // 1-bit input: Clock enable input for OPMODEREG and CARRYINSELREG
.CED(CED), // 1-bit input: Clock enable input for DREG
.CEINMODE(CEINMODE), // 1-bit input: Clock enable input for INMODEREG
.CEM(CEM), // 1-bit input: Clock enable input for MREG
.CEP(CEP), // 1-bit input: Clock enable input for PREG
.RSTA(RSTA), // 1-bit input: Reset input for AREG
.RSTALLCARRYIN(RSTALLCARRYIN), // 1-bit input: Reset input for CARRYINREG
.RSTALUMODE(RSTALUMODE), // 1-bit input: Reset input for ALUMODEREG
.RSTB(RSTB), // 1-bit input: Reset input for BREG
.RSTC(RSTC), // 1-bit input: Reset input for CREG
.RSTCTRL(RSTCTRL), // 1-bit input: Reset input for OPMODEREG and CARRYINSELREG
.RSTD(RSTD), // 1-bit input: Reset input for DREG and ADREG
.RSTINMODE(RSTINMODE), // 1-bit input: Reset input for INMODEREG
.RSTM(RSTM), // 1-bit input: Reset input for MREG
.RSTP(RSTP) // 1-bit input: Reset input for PREG
);
这个原语模块基本和上面的第一个图是对应的，实际尽管控制线这么多，但我们实际关注的就那么几个，其他的控制线都可以写成默认值不管。后面我们将来展示它的几个用法以及优点
总结
本节描述了原语的定义，以及例化代码。后面我们将以实际的几个例子来说明该原语模块的用法。
