AMBA-ATB spec
声明：本文结合赵中民先生的博客与自己使用coresight的理解。如有侵权，请与我联系！
1. ATB总线的用途及版本
1.1 ATB总线用途
一般来说，ATB(Advanced Trace Bus)总线用来在ARM的coresight组件之间传递trace数据。如下图所示：
1.2 ATB总线的版本
ATB(Advanced Trace Bus)共有两个版本，其中v1.0作为AMBA3的一部分，于2006年发布的，而v1.1则是2012年随着AMBA4发布的。ATB规范新增了数据（主要针对trace data）不可知的接口，以便在跟踪系统中根据 AMBA 规范跟踪数据。
2. ATB协议介绍

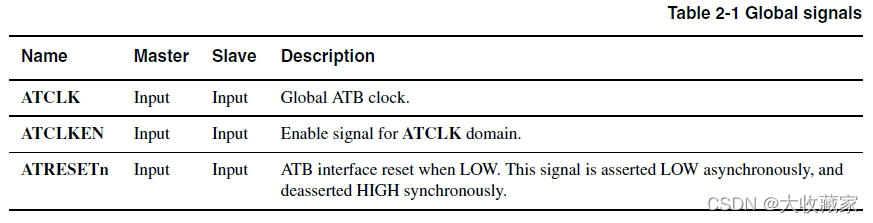

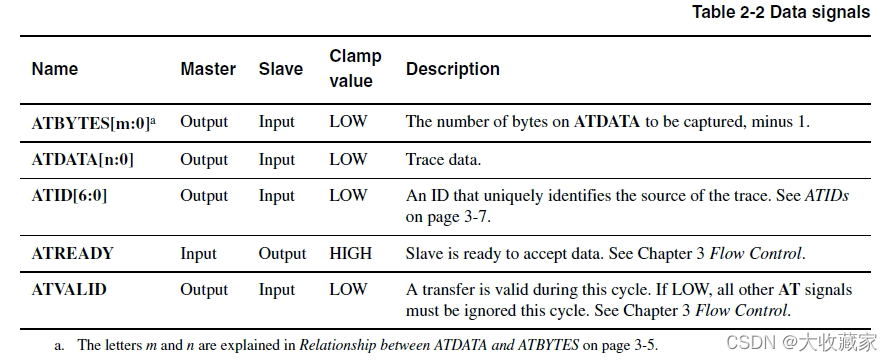

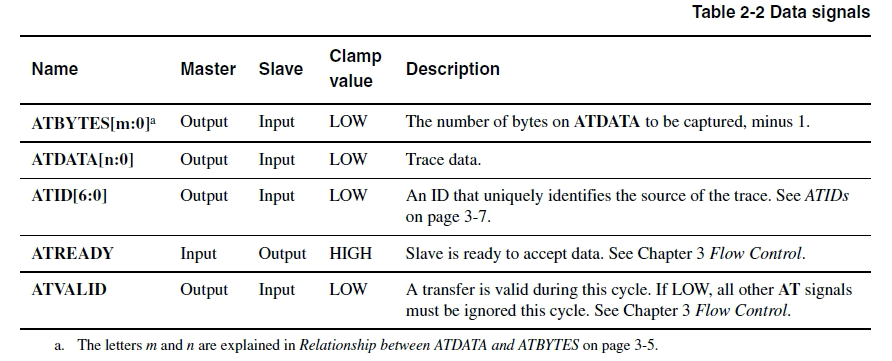

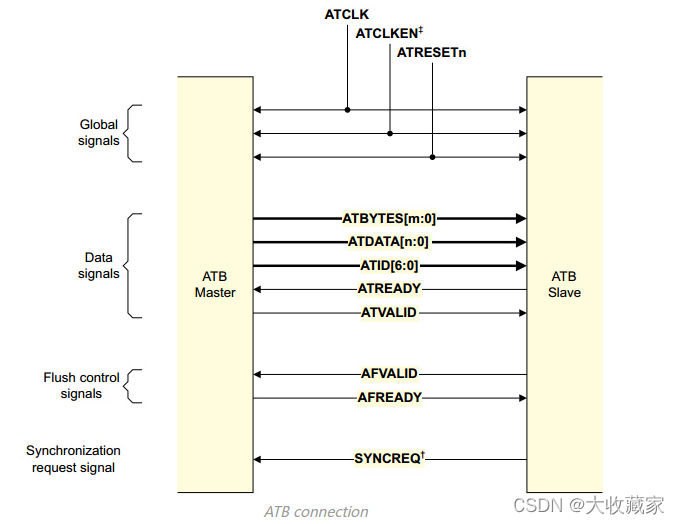

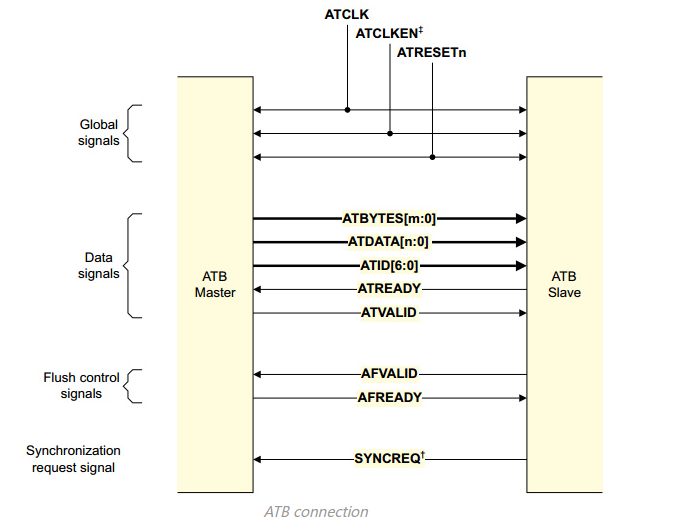

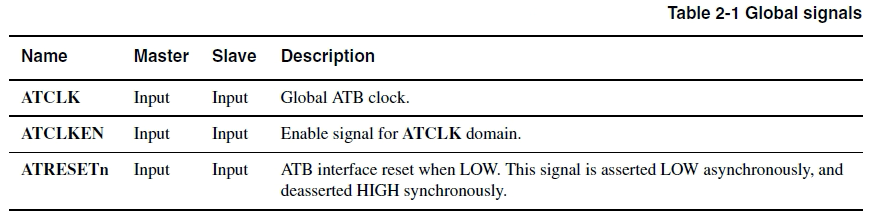

ATB之间的数据信号如下图所示
2.1 ATB的Flow操作

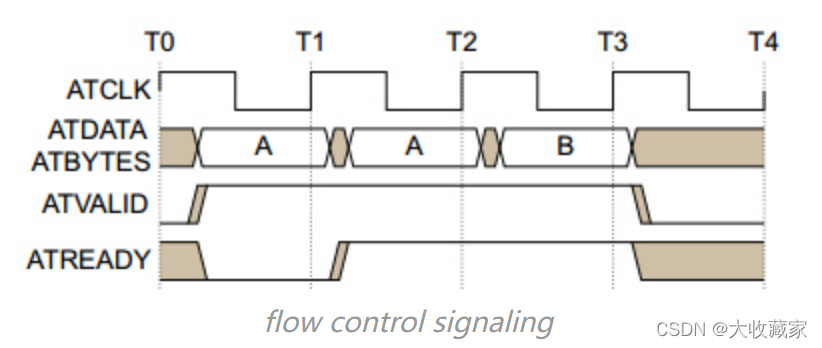

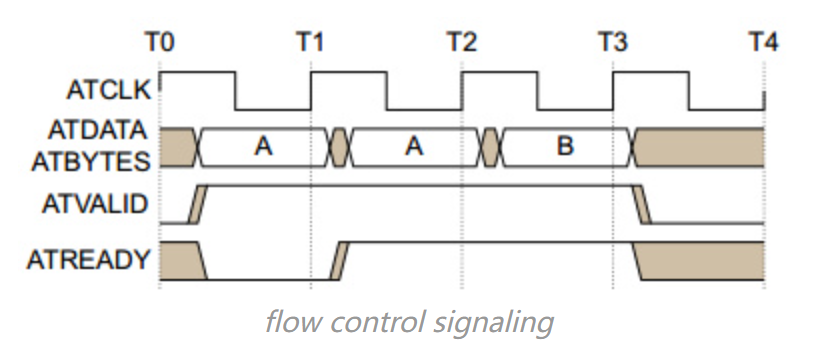

ATB flow操作的波形图如下图所示：
ATVALID和ATREADY是一对握手协议。ATVALID指示当前master发出的数据是有效的，ATREADY指示当前slave可以接受数据。当时钟上升沿来临时，ATVALID和ATREADY均为1时表示一次传输完成。
在时钟的上升沿来临时，当ATREADY为0，ATVALID为1时，这时要保持ATVALID,ATBYTES,ATDATA,ATID不变，直到ATREADY为1，表示一次传输完成。
需要说明的是ATB的ATDATA信号总是由master发送到slave，这与APB，AXI双向传输数据的模式是不同的。
ATID: ATID指示该ATDATA数据是从哪一个地方产生的，在一个core_sight trace系统中，可以有很多产生trace数据的地方，通过这种方式标记数据，便于后期对数据进行解码。
ATBYTES 表示多少字节的atdata是有效的。比如 atbytes = 3’b011，表示有 (3+1)个字节，也就是32bit的数据是有效的。
2.2 ATB的Flush操作

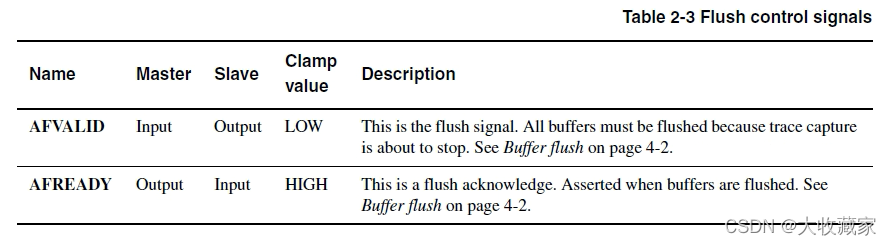

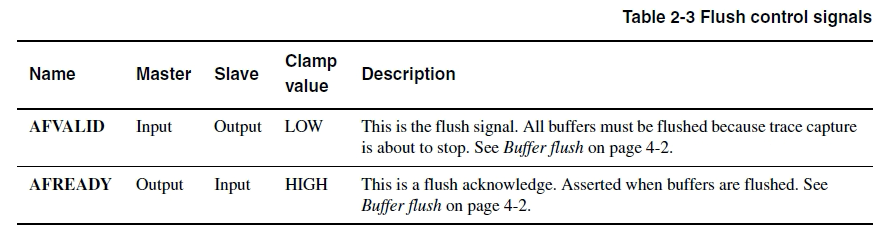

Flow操作是master主动发起，slave被动接收数据，那么slave可不可以主动发起向master要数据呢？ATB提供了Flush操作，slave端通过拉高afvalid信号，通知master端向其发送数据，而mater使用afready进行应答，告诉slave是否完成了该笔flush操作。

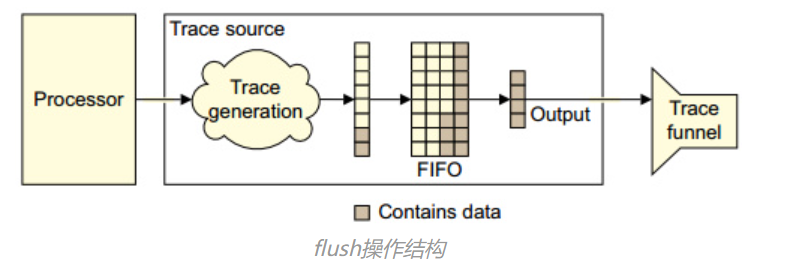

通常，Trace source可看成ATB的master, mater则会包含用于存储数据的buffer。如下图所示：
设想这样的场景，当slave组件需要下电时，它需要告知master自己将要下电，master需要将缓存的数据发送给slave，这时就需要进行flush操作。 当slave发起Flush操作是，master会将目前FIFO中暂存的数据输出给slave，而在发起Flush操作后写入fifo中的数据则不会输出给slave。

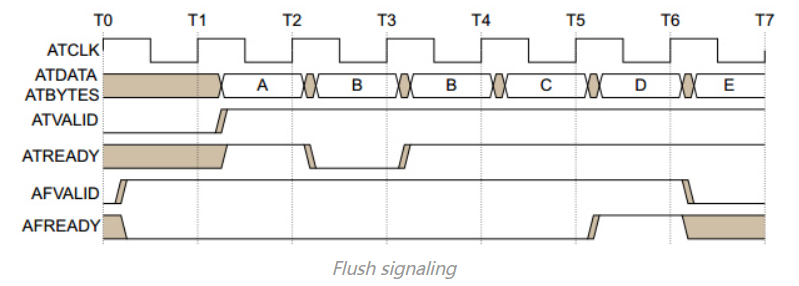

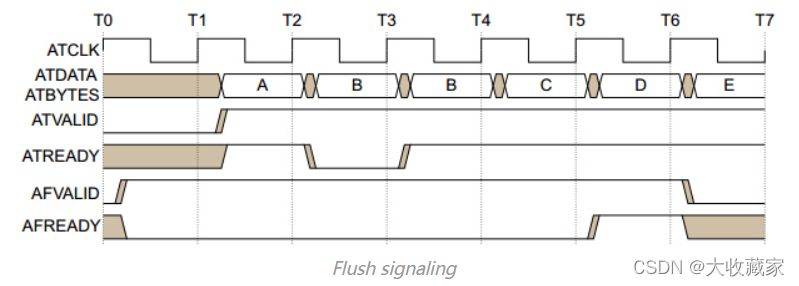

Flush操作时序图如下所示：
T0: slave拉高afvalid，发起flush操作。
T1: master检测到afvalid被拉高，响应flush操作（拉高atvalid准备传数据）。
T2: flush A
T3: atready为低，master保持信号不变，等待atready拉高。
T4/T5: flush B/C
T6: afready为高，flush操作完成。但是，此时atvalid和atready均为高，因此master也会把D发给slave，即flow的操作方式。
T7: flow操作，master向发送数据E。
flush操作也必须遵循一定的规则：
1、当slave拉高afvalid信号，afvalid必须保持High，直到afready为高，即该笔flush操作结束。
2、当slave拉高afvalid请求flush操作时，此时master应立即响应地flush操作，但并不一定意味着，master必须在下一个时钟上升沿立即拉高atvalid信号，也可以delay多个cycles。
3、当master拉高atready后，并不意味着mater中的buffer是空的，master只是将slave请求时，buffer中的数据发给slave。（如，master向slave发送数据的同时，也在接收数据，当flush操作结束后，master的buffer中保留了slave请求后，master接收到的数据）
4、当afready为高时，afvalid必须在下一个cycle拉低。
Q: 当slave端拉高afvalid信号，请求数据时，若此时master中的buffer为空，该怎么操作呢？
A: 针对该类情况，spec没有明确规定该怎样操作，分析如下：此时buffer为空，master一定不能发送数据，但是master又必须要响应，因此master必须保持atvalid为低，并且拉高afready。
3 ATB 1.1 协议
3.1 syncreq信号
ATBv1.1增加了SYNCREQ的信号。syncreq的功能是slave向master发出syncreq信号，请求master在输出的data中插入同步时序。
发送syncreq的原因是：在trace数据传输过程中，master会对data进行编码，slave端需要对数据进行解析。master端会先发送一个开始信号，当slave检测到这个开始信号后才开始对master发送的数据进行解码。假设slave不发送syncreq信号，master也会发送这个开始信号，只是间隔会很长，会导致一些master发送的数据被解析的很少。当slave发送syncreq信号后，master会向slave发送开始信号，其结果就是更多的master数据被解析出来。
3.2 Trigger操作
master可以向slave发起一个trigger，可以通过该方式告诉slave，master端可能会有某些重大事情（如：将会shut down）发生，以便让slave做好准备。若atid为0x10的master执行trigger操作，可分为如下3步：
1、master将其atid该为0x7d
2、master向slave发送数据，atid为0x7d, atdata为0x10（该master最初的atid），atbytes为0x00。
3、slave接收到atid为0x7d的数据后，知道master端将有xx发生。
