FPGA时序分析的几个重要参数（Tpd Tsu Thold Tco）

综合时序图：

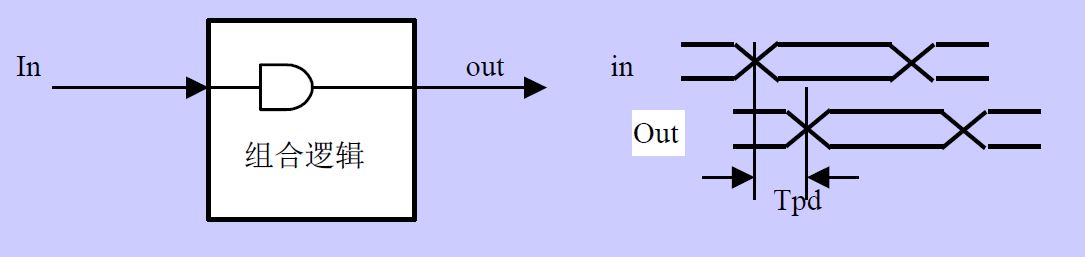

Tpd ： propagation delay . I/O pin input to non-registered output delay. The time required for a signal on any I/O pin input to propagate through the combinatorial logic in a macrocell and appear at an external device output pin.

传播延时，即I/O管脚输入到非寄存器输出延时。信号从任何一个I/O脚输入，通过一个宏单元内的组合逻辑后，从另一个管脚输出，所需要的时间。范围：5～12ns。

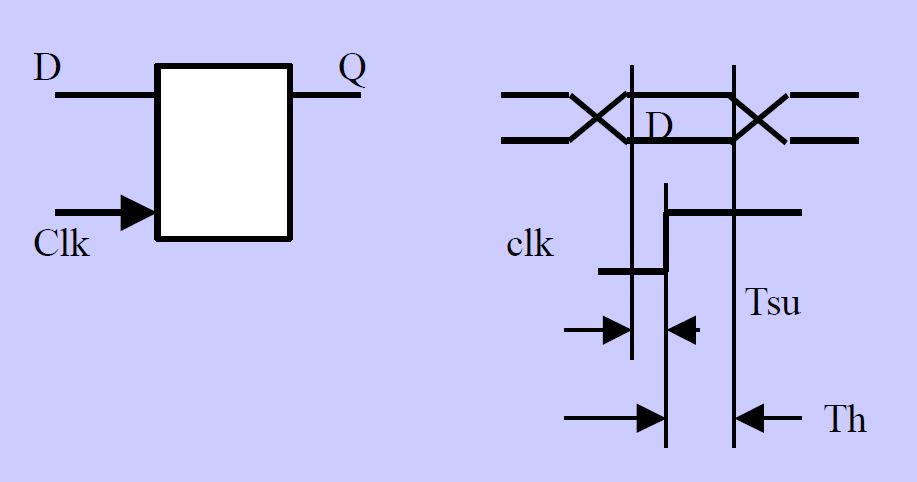

Tsu : Global clock setup time.The time that data must be present at the input pin before the global (synchronous) clock signal is asserted at the clock pin.

全局时钟的建立时间。输入脚的数据必须在全局（同步）时钟有效之前，提前有效的时间。Tsu的范围：2.9～7ns。





Thold：在时钟上跳沿后，Data必须保持的最小时间。

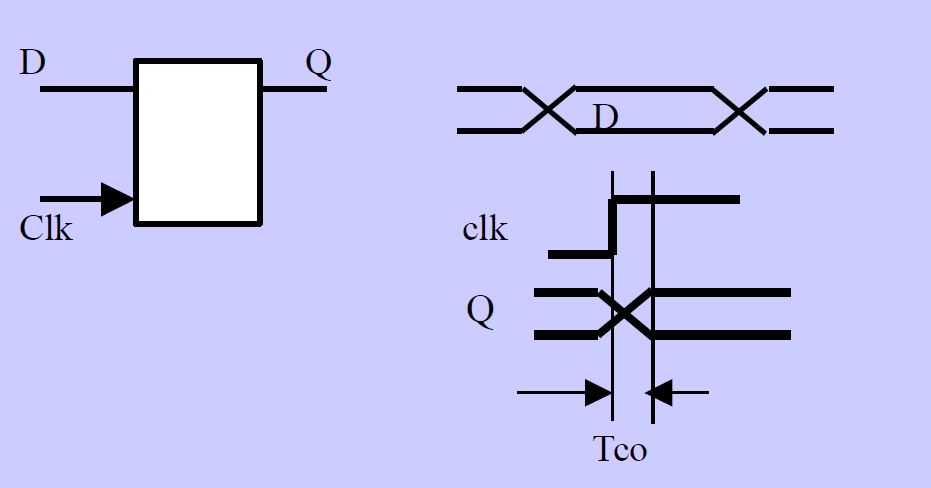

Tco：Global clock to output delay . The time required to obtain a valid output after the global clock is asserted at the clock pin.

时钟上升沿与输出端（Q端）数据稳定输出的时间差。
