Xilinx MIG 控制器使用详解

转自：

https://blog.csdn.net/MaoChuangAn/article/details/85268231

想要自己学习MIG控制器已经很久了，刚开始学习的时候也是在网上到处搜索MIG控制器的资料，深知学习过程的不容易。因此本系列的教程一定会详细的写出关于MIG控制器的相关知识，方便大家一起学习。有问题的朋友可以在下方留言，一起学习和讨论。

---

关于DDR3的基本知识在这里我就不详细说了，只有在相关的地方会提上一嘴。本教程的目的只是教会大家如何使用MIG控制器，大家一定不要觉得MIG控制器有多难，其实很简单的，跟着我在心里默念“MIG就像BRAM一样简单”。确实哈，当你回过头来看，MIG控制器的使用基本和BRAM的使用方法很像。

话不多说了，那么这第一个系列，我就先交大家来例化一个MIG控制器。

VIVADO版本：2016.4

芯片：zynq7035

1、打开vivado,新建一个工程，工程路径和名字自己定。

2、点击左侧的“IP Catalog”。

3、输入“MIG”,搜索MIG控制器。

 4、双击“MIG”控制器，对MIG控制器进行设置。

5、然后会出来一个MIG控制器编辑界面，如下。直接NEXT.

6、选择“Create Design”，然后Next。（Number of Controllers 指的是你要几个控制器，AXI4 Interface指的是MIG是AXI4接口的，其他的选项你不用了解了）



7、 这里问的是你要不要兼容其他芯片，这里不用兼容，直接Next。

8、 选择“DDR3 SDRAM”，然后Next

9、这个界面很重要，有很多东西需要理解。按照如下设置，其他不变，然后Next。

        解释：1、这里的400MHz指的是在DDR3这个芯片里面实际跑的时钟频率

                   2、4：1，指的是    DDR3时钟频率 : MIG控制器给用户的时钟频率 = 4：1。也就是，如果你设置DDR3的工作频率是400MHz，那么MIG控制器会给你一个100MHz的用户时钟。那这个用户时钟拿来跟什么呢？这个用户时钟是用来作为读MIG控制器地址生成的时钟。

                  3、Components指的是DDR3的型号是元件类，而不是像笔记本那种的插条类。笔记本是SODIMMs。这里一共有四个选项。

                  4、这是DDR3芯片型号，根据你的DDR3芯片手册来选。

                  5、电压，根据你的DDR3芯片手册来选。

                  6、DDR3的物理位宽，这个需要根据你自己的芯片来选择。

10、按如下设置，这个页面的选项也很重要。



            1、这里的Input Clock Period 指的是输入到MIG里面的时钟是400MHz

            2、这里设置读写为顺序读写，并且burst的长度设置为8。注意界面的小字部分。

            3、这个我也不太清楚。

11、这个界面也很重要。按照如下设置，然后Next.

 第一个是系统时钟System Clock: No Buffer, 为甚么选No Buffer，我也不太清楚，有知道的朋友可以在评论区下留言。

 第二个是参考时钟Reference Clock：No Buffer，为甚么选No Buffer，我也不太清楚，有知道的朋友可以在评论区下留言。

第三个是系统复位极性，是对MIG控制器复位。这里选择低电平复位。

第四个是不需要系统调试信号。所以第五个Sample Data Depth 就不可选了。

第七个IO Power Reduction 是指打开低功耗。

第八个是XADC补偿使能。



12、内部终端电阻设置50欧姆。然后Next.

13、选择DDR3芯片引脚。这些引脚可以在电路原理图上查到，但是这样配置芯片引脚会很慢的。选择第二个，然后Next

                      选择第二个，直接读取DDR3的引脚，这样就不用进行配置了。

          14、选“Read XDC/UCF” 直接读取DDR3的引脚。然后再点“Validate”,验证已经选择的引脚是否正确。只有验证正确了才可以点击Next.



15、剩下的就一直Next,遇到Accept就Accept ,最后Generate。



这样就配置完一个MIG控制器了。



关于DDR3的基本知识在这里我就不详细说了，只有在相关的地方会提上一嘴。本教程的目的只是教会大家如何使用MIG控制器，大家一定不要觉得MIG控制器有多难，其实很简单的，跟着我在心里默念“MIG就像BRAM一样简单”。确实哈，当你回过头来看，MIG控制器的使用基本和BRAM的使用方法很像。

话不多说了，那么这第一个系列，我就先交大家来例化一个MIG控制器。

            VIVADO：2016.4

芯片：zynq7035

上一节已经介绍了如何配置一个MIG控制器  Xilinx MIG 控制器使用详解（一）



现在让我们来看看生成的MIG控制器模块。

1.
   mig_7series_0 u_mig_7series_0 (
2.

3.

4.
   // Memory interface ports
5.
   // 下面这些都是DDR3的物理管脚，这些已经约束好了，不需要我们自己约束，不用管。
6.
   .ddr3_addr(ddr3_addr), // output [14:0] ddr3_addr
7.
   .ddr3_ba(ddr3_ba), // output [2:0] ddr3_ba
8.
   .ddr3_cas_n(ddr3_cas_n), // output ddr3_cas_n
9.
   .ddr3_ck_n(ddr3_ck_n), // output [0:0] ddr3_ck_n
10.
    .ddr3_ck_p(ddr3_ck_p), // output [0:0] ddr3_ck_p
11.
    .ddr3_cke(ddr3_cke), // output [0:0] ddr3_cke
12.
    .ddr3_ras_n(ddr3_ras_n), // output ddr3_ras_n
13.
    .ddr3_reset_n(ddr3_reset_n), // output ddr3_reset_n
14.
    .ddr3_we_n(ddr3_we_n), // output ddr3_we_n
15.
    .ddr3_dq(ddr3_dq), // inout [31:0] ddr3_dq
16.
    .ddr3_dqs_n(ddr3_dqs_n), // inout [3:0] ddr3_dqs_n
17.
    .ddr3_dqs_p(ddr3_dqs_p), // inout [3:0] ddr3_dqs_p
18.

19.
    //初始化完成信号，需要关注
20.
    .init_calib_complete(init_calib_complete), // outp init_calib_complete
21.

22.
    //这也是DDR3的一些物理管脚，我们也不需要管
23.
    .ddr3_cs_n(ddr3_cs_n), // output [0:0] ddr3_cs_n
24.
    .ddr3_dm(ddr3_dm), // output [3:0] ddr3_dm
25.
    .ddr3_odt(ddr3_odt), // output [0:0] ddr3_odt
26.

27.
    // Application interface ports
28.
    //下面的app开头的信号才是我们使用MIG控制器需要关注的
29.
    .app_addr(app_addr), // input [28:0] app_addr
30.
    .app_cmd(app_cmd), // input [2:0] app_cmd
31.
    .app_en(app_en), // input app_en
32.
    .app_wdf_data(app_wdf_data), // input [255:0] app_wdf_data
33.
    .app_wdf_end(app_wdf_end), // input app_wdf_end
34.
    .app_wdf_wren(app_wdf_wren), // input app_wdf_wren
35.
    .app_rd_data(app_rd_data), // output [255:0] app_rd_data
36.
    .app_rd_data_end(app_rd_data_end), // output app_rd_data_end
37.
    .app_rd_data_valid(app_rd_data_valid), // output app_rd_data_valid
38.
    .app_rdy(app_rdy), // output app_rdy
39.
    .app_wdf_rdy(app_wdf_rdy), // output app_wdf_rdy
40.

41.
    //下面这三个再例化的时候直接给0就可以
42.
    .app_sr_req(app_sr_req), // input app_sr_req
43.
    .app_ref_req(app_ref_req), // input app_ref_req
44.
    .app_zq_req(app_zq_req), // input app_zq_req
45.

46.
    //下面三个是输出，直接输出到三个wire信号即可
47.
    .app_sr_active(app_sr_active), // output app_sr_active
48.
    .app_ref_ack(app_ref_ack), // output app_ref_ack
49.
    .app_zq_ack(app_zq_ack), // output app_zq_ack
50.

51.
    //ui_clk就是MIG输出给用户的时钟，在上一节中我们说的是100MHz
52.
    .ui_clk(ui_clk), // output ui_clk
53.

54.
    //输出的这个复位信号不用管，接到一个wire信号上就可以
55.
    .ui_clk_sync_rst(ui_clk_sync_rst), // output ui_clk_sync_rst
56.

57.
    //这个是掩码信号，直接赋0，不用管
58.
    .app_wdf_mask(app_wdf_mask), // input [31:0] app_wdf_mask
59.

60.

61.
    // System Clock Ports
62.
    //系统时钟，上一节说的是400MHz
63.
    .sys_clk_i(sys_clk_i),
64.
    // Reference Clock Ports
65.
    //参考时钟
66.
    .clk_ref_i(clk_ref_i),
67.
    //系统复位
68.
    .sys_rst(sys_rst) // input sys_rst
69.
    );

好，到这我们就来看看app打头的这些信号是什么意思。

首先，对DDR3应该有读写两种操作，我们先来看看写操作。

写操作相关信号：

1.
   app_cmd :操作命令，确定是读还是写。读： app_cmd = 3'b001; 写：app_cmd = 3'b000;
2.
   app_addr:操作地址（往哪写，从哪读）
3.
   app_en :操作地址app_addr的使能，只有它拉高的时候，对应的app_addr才是有效的
4.
   app_wdf_data:写入数据的接口（往DDR3里面写什么）
5.
   app_wdf_wren:写入的数据接口app_wdf_data的使能，只有它拉高的时候。对应的app_wdf_data才是有效的
6.
   app_wdf_end:这里不需要管他。只需要使app_wdf_end = app_wdf_wren。
7.

8.
   所以写入数据的时候你只需要处理好这六个信号就可以
9.

10.
    app_cmd
11.
    app_addr
12.
    app_en
13.
    app_wdf_data
14.
    app_wdf_wren
15.
    app_wdf_end

读操作相关信号：

1.
   读数据的时候只需要操作以下三个信号，是不是更简单呢？（这里的三个信号和上面是一样的）
2.
   app_cmd
3.
   app_addr
4.
   app_en

看完了相关的信号，我们就该来看看看读写操作是如何操作的了。

写操作：

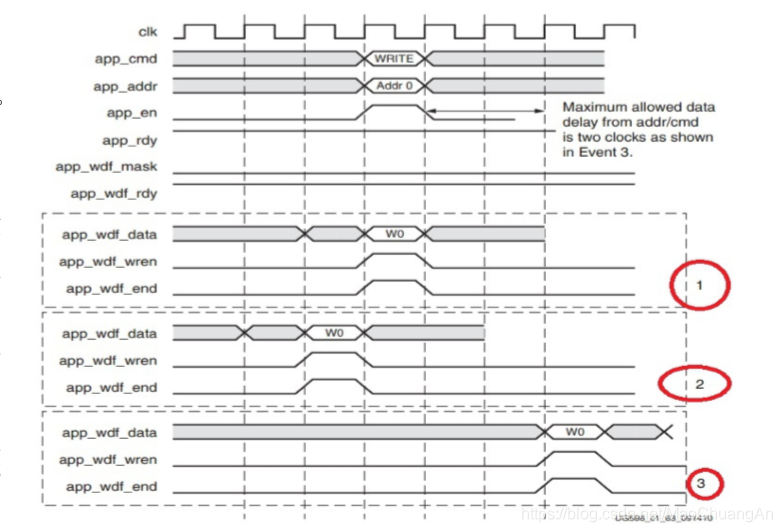

写操作时序如下：（这个图示从别人的文档里面弄出来的不想去翻手册了）

可以看到写的时候可以有三种情况，分别对应1、2、3种情况。第一种是地址和数据严格对齐的，第二三种是数据和地址不对齐的，推荐曹勇第一种数据和地址对齐的方式。

在这个图里面，我们发现有两个信号之前没有说明。就是

1.
   app_rdy:这个信号由DDR3输出，告诉用户在app_rdy拉高的时候拉高app_en。地址app_addr才是有效的。
2.

3.
   app_wdf_rdy:这个信号由DDR3输出，告诉用户在app_wdf_rdy拉高的时候拉高app_wdf_wren,写入的数据app_wdf_data才是有效的。

由上图的第一种情况可以看出,在app_rdy和app_wdf_rdy都拉高的时候，把app_en拉高、再给出相应的地址、再写入相应的数据、再给出对应的写使能就可以把相应的数据写入到DDR3中相应的地址。但是，需要注意的是，在app_rdy 或者app_wdf_rdy没有拉高的时候，需要把相应的数据和地址保持不变。



读操作：

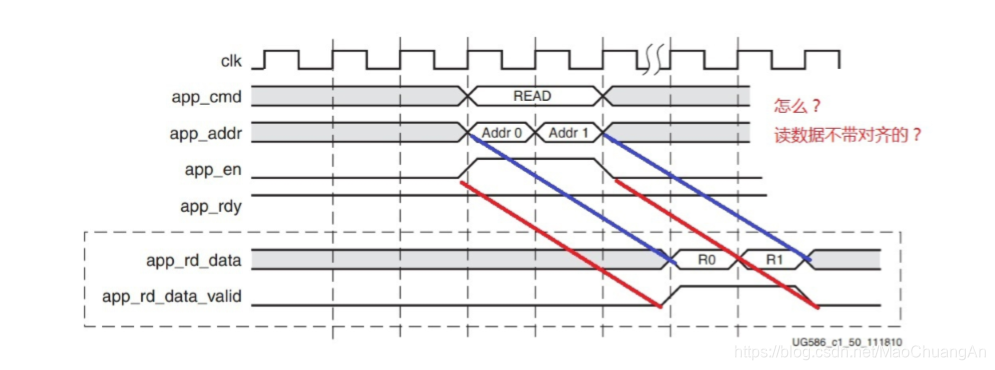

读操作就更简单了，先把读操作时序贴出来。（这个图也是从别人的文档里面截取的）

 在读的时候，只需要在app_rdy拉高的时候给出地址app_addr和使能app_en即可。然后就等着接数就可以，给几个周期的使能就出几个周期的数据。



所以，回到第一节Xilinx MIG 控制器使用详解（一），当时说的MIG的使用就像BRAM一样简单。

你看，我没说错吧。BRAM在写的时候也是给出写地址和写使能，MIG也是，不同的是MIG需要在app_rdy、app_wdf_rdy拉高的时候给出。BRAM在读的时候，也是给出一个地址就可以了，MIG还需拉高app_en。



现在让我们来算一下DDR3的带宽吧。

DDR3的物理位宽是32bit的，DDR3跑的时钟频率是400MHz, 又因为是上下沿都采样，所以带宽应该为：400MHz*2*32bit=800MHz * 32bit。那么MIG控制器的读写数据端口的位宽是多少呢？也就是app_wdf_data 和app_rd_data的位宽是多少呢？答案是：256bit。 怎么算出来的呢？800MHz * 32 bit = 100MHz *32*8bit, 所以是32*8=256bit。

下一篇就介绍如何使用MIG控制器进行读写。



 关于DDR3的基本知识在这里我就不详细说了，只有在相关的地方会提上一嘴。本教程的目的只是教会大家如何使用MIG控制器，大家一定不要觉得MIG控制器有多难，其实很简单的，跟着我在心里默念“MIG就像BRAM一样简单”。确实哈，当你回过头来看，MIG控制器的使用基本和BRAM的使用方法很像。


VIVADO版本：2016.4

芯片：zynq7035

读写测试总模块如下图：

外部晶振输入的是100MHz,但是MIG需要400MHz的输入，所以需要经过一个始终管理模块进行倍频到400MHz。DDR_CTRL的主要作用就是产生第二节中说明的那些读写控制信号。

代码结构如下：

现在让我们来分析分析代码吧，先从top.v开始。

top.v

1.
   `timescale 1ns / 1ps
2.

3.
   module top(
4.
   inout [31:0] ddr3_dq ,
5.
   inout [3:0] ddr3_dqs_n ,
6.
   inout [3:0] ddr3_dqs_p ,
7.

8.
   output [14:0] ddr3_addr ,
9.
   output [2:0] ddr3_ba ,
10.
    output ddr3_ras_n ,
11.
    output ddr3_cas_n ,
12.
    output ddr3_we_n ,
13.
    output ddr3_reset_n ,
14.
    output ddr3_ck_p ,
15.
    output ddr3_ck_n ,
16.
    output ddr3_cke ,
17.
    output ddr3_cs_n ,
18.
    output [3:0] ddr3_dm ,
19.
    output ddr3_odt ,
20.

21.
    input sys_clk_i //外部输入的100MHz时钟
22.
    );
23.

24.

25.
    wire clk400;
26.
    wire rst_n;
27.
    clk_wiz_0 clk_wiz_0(
28.
    .clk_out1 ( clk400 ),
29.
    .locked ( rst_n ),
30.
    .clk_in1 ( sys_clk_i )
31.
    );
32.

33.

34.

35.

36.
    (*keep = "true"*)(*mark_debug = "true"*)wire [28:0] app_addr ;
37.
    (*keep = "true"*)(*mark_debug = "true"*)wire [2:0] app_cmd ;
38.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_en ;
39.
    (*keep = "true"*)(*mark_debug = "true"*)wire [255:0] app_wdf_data ;
40.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_wdf_end ;
41.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_wdf_wren ;
42.
    (*keep = "true"*)(*mark_debug = "true"*)wire [255:0] app_rd_data ;
43.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_rd_data_end ;
44.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_rd_data_valid ;
45.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_rdy ;
46.
    (*keep = "true"*)(*mark_debug = "true"*)wire app_wdf_rdy ;
47.

48.
    (*keep = "true"*)(*mark_debug = "true"*)wire ddrdata_test_err ;
49.

50.

51.
    wire [31:0] app_wdf_mask ;
52.
    wire app_sr_req ;
53.
    wire app_ref_req ;
54.
    wire app_zq_req ;
55.
    wire app_sr_active ;
56.
    wire app_ref_ack ;
57.
    wire app_zq_ack ;
58.
    wire ui_clk ;
59.
    wire ui_clk_sync_rst ;
60.

61.
    wire init_calib_complete ;
62.

63.

64.

65.

66.
    //例化ddr_ctrl模块
67.
    ddr_ctrl ddr_ctrl(
68.
    .clk ( ui_clk ),
69.
    .rst_n ( rst_n ),
70.

71.
    .app_addr ( app_addr ),
72.
    .app_cmd ( app_cmd ),
73.
    .app_en ( app_en ),
74.
    .app_wdf_data ( app_wdf_data ),
75.
    .app_wdf_mask ( app_wdf_mask ),
76.

77.
    .app_rd_data ( app_rd_data ),
78.
    .app_rd_data_end ( app_rd_data_end ),
79.
    .app_rd_data_valid ( app_rd_data_valid ),
80.

81.
    .app_rdy ( app_rdy ),
82.
    .app_wdf_rdy ( app_wdf_rdy ),
83.
    .app_wdf_end ( app_wdf_end ),
84.
    .app_wdf_wren ( app_wdf_wren ),
85.

86.
    .init_calib_complete ( init_calib_complete ),
87.
    .ddrdata_test_err ( ddrdata_test_err )
88.
    );
89.

90.

91.

92.

93.

94.
    //例化MIG控制器
95.

96.
    mig_7series_0 u_mig_7series_0 (
97.
    // Memory interface ports
98.
    .ddr3_addr (ddr3_addr), // output [14:0] ddr3_addr
99.
    .ddr3_ba (ddr3_ba), // output [2:0] ddr3_ba
100.
     .ddr3_cas_n (ddr3_cas_n), // output ddr3_cas_n
101.
     .ddr3_ck_n (ddr3_ck_n), // output [0:0] ddr3_ck_n
102.
     .ddr3_ck_p (ddr3_ck_p), // output [0:0] ddr3_ck_p
103.
     .ddr3_cke (ddr3_cke), // output [0:0] ddr3_cke
104.
     .ddr3_ras_n (ddr3_ras_n), // output ddr3_ras_n
105.
     .ddr3_reset_n (ddr3_reset_n), // output ddr3_reset_n
106.
     .ddr3_we_n (ddr3_we_n), // output ddr3_we_n
107.
     .ddr3_dq (ddr3_dq), // inout [31:0] ddr3_dq
108.
     .ddr3_dqs_n (ddr3_dqs_n), // inout [3:0] ddr3_dqs_n
109.
     .ddr3_dqs_p (ddr3_dqs_p), // inout [3:0] ddr3_dqs_p
110.
     .init_calib_complete (init_calib_complete), // output init_calib_complete
111.

112.
     .ddr3_cs_n (ddr3_cs_n), // output [0:0] ddr3_cs_n
113.
     .ddr3_dm (ddr3_dm), // output [3:0] ddr3_dm
114.
     .ddr3_odt (ddr3_odt), // output [0:0] ddr3_odt
115.
     // Application interface ports
116.
     .app_addr (app_addr), // input [28:0] app_addr
117.
     .app_cmd (app_cmd), // input [2:0] app_cmd
118.
     .app_en (app_en), // input app_en
119.
     .app_wdf_data (app_wdf_data), // input [255:0] app_wdf_data
120.
     .app_wdf_end (app_wdf_end), // input app_wdf_end
121.
     .app_wdf_wren (app_wdf_wren), // input app_wdf_wren
122.
     .app_rd_data (app_rd_data), // output [255:0] app_rd_data
123.
     .app_rd_data_end (app_rd_data_end), // output app_rd_data_end
124.
     .app_rd_data_valid (app_rd_data_valid), // output app_rd_data_valid
125.
     .app_rdy (app_rdy), // output app_rdy
126.
     .app_wdf_rdy (app_wdf_rdy), // output app_wdf_rdy
127.
     .app_sr_req (0), // input app_sr_req
128.
     .app_ref_req (0), // input app_ref_req
129.
     .app_zq_req (0), // input app_zq_req
130.
     .app_sr_active (app_sr_active), // output app_sr_active
131.
     .app_ref_ack (app_ref_ack), // output app_ref_ack
132.
     .app_zq_ack (app_zq_ack), // output app_zq_ack
133.
     .ui_clk (ui_clk), // output ui_clk
134.
     .ui_clk_sync_rst (ui_clk_sync_rst), // output ui_clk_sync_rst
135.
     .app_wdf_mask (app_wdf_mask), // input [31:0] app_wdf_mask
136.
     // System Clock Ports
137.
     .sys_clk_i (clk400),
138.
     // Reference Clock Ports
139.
     .clk_ref_i (clk400),
140.
     .sys_rst (rst_n) // input sys_rst
141.
     );
142.

143.
     endmodule



ddr_ctrl.v模块

1.
   `timescale 1ns / 1ps
2.

3.
   module ddr_ctrl(
4.
   input clk ,
5.
   input rst_n ,
6.

7.
   output [28:0] app_addr ,
8.
   output reg [2:0] app_cmd ,
9.
   output reg app_en ,
10.
    output reg [255:0] app_wdf_data ,
11.
    output [31:0] app_wdf_mask ,
12.

13.
    input [255:0] app_rd_data ,
14.
    input app_rd_data_end ,
15.
    input app_rd_data_valid ,
16.

17.
    input app_rdy ,
18.
    input app_wdf_rdy ,
19.
    output app_wdf_end ,
20.
    output app_wdf_wren ,
21.
    input init_calib_complete , // DDR3 鍒濆鍖栧畬鎴�
22.
    output reg ddrdata_test_err
23.
    );
24.

25.

26.
    reg [3:0] test_state ;
27.
    reg [15:0] send_cnt ;
28.
    reg [28:0] write_addr ;
29.
    reg [28:0] read_addr ;
30.
    reg [255:0] data_buff ;
31.

32.

33.
    assign app_wdf_wren = app_en & app_wdf_rdy & app_rdy & (app_cmd == 3'd0);
34.
    assign app_wdf_end = app_wdf_wren;
35.

36.
    assign app_addr = (app_cmd == 3'd0) ? write_addr : read_addr;
37.

38.
    assign app_wdf_mask = 32'd0;//这个直赋0
39.

40.

41.

42.
    always@(posedge clk or negedge rst_n)
43.
    begin
44.
    if(!rst_n)
45.
    begin
46.
    test_state <= 4'd0;
47.
    send_cnt <= 16'd0;
48.
    write_addr <= 29'd0;
49.
    read_addr <= 29'd0;
50.
    app_cmd <= 3'd0;
51.
    app_en <= 1'b0;
52.
    app_wdf_data <= 256'd0;
53.
    end
54.
    else
55.
    begin
56.
    case (test_state)
57.
    4'd0 :
58.
    begin
59.
    app_cmd <= 3'd0;
60.
    app_en <= 1'b0;
61.
    app_wdf_data <= 256'd0;
62.
    send_cnt <= 16'd0;
63.
    write_addr <= 29'd0;
64.
    read_addr <= 29'd0;
65.
    if(init_calib_complete)
66.
    test_state <= 4'd1; //如果DDR初始化完成就进入下一个状态
67.
    else
68.
    test_state <= 4'd0; //否则等待DDR初始化完成
69.
    end
70.

71.
    4'd1 :
72.
    begin
73.
    if(app_rdy & app_wdf_rdy) //等待这两个信号拉高就使命令有效
74.
    begin
75.
    app_cmd <= 3'd0;
76.
    app_en <= 1'b1;
77.
    send_cnt <= send_cnt + 1'b1;
78.

79.
    test_state <= 4'd2;
80.
    end
81.
    end
82.

83.
    4'd2 :
84.
    begin
85.
    if(app_rdy & app_wdf_rdy)
86.
    begin
87.
    if(send_cnt == 16'd199)
88.
    begin
89.
    app_wdf_data <= 256'd0;
90.
    write_addr <= 29'd0;
91.
    send_cnt <= 16'd0;
92.
    test_state <= 4'd3; //进入读状态
93.
    app_en <= 1'b0;
94.
    end
95.
    else
96.
    begin
97.
    send_cnt <= send_cnt + 1'b1;
98.
    app_cmd <= 3'd0;
99.
    app_en <= 1'b1;
100.
     write_addr <= write_addr + 29'd8;
101.
     app_wdf_data <= app_wdf_data + 256'd1;//写入的数据，从1到198
102.
     end
103.
     end
104.
     end
105.

106.
     4'd3 :
107.
     begin
108.
     if(app_rdy & app_wdf_rdy)
109.
     begin
110.
     app_cmd <= 3'd1; //读命令有效，实际上这时候已经有数据出来了
111.
     app_en <= 1'b1;
112.
     send_cnt <= send_cnt + 1'b1;
113.
     test_state <= 4'd4;
114.
     end
115.
     end
116.

117.
     4'd4 :
118.
     begin
119.
     if(app_rdy & app_wdf_rdy)
120.
     begin
121.
     if(send_cnt == 16'd199)
122.
     begin
123.
     read_addr <= 29'd0;
124.
     send_cnt <= 16'd0;
125.
     test_state <= 4'd5;
126.
     app_en <= 1'b0;
127.
     end
128.
     else
129.
     begin
130.
     send_cnt <= send_cnt + 1'b1;
131.
     app_cmd <= 3'd1;
132.
     app_en <= 1'b1;
133.
     read_addr <= read_addr + 29'd8; //读地址
134.

135.
     end
136.
     end
137.
     end
138.

139.
     4'd5 ://不读也不写
140.
     begin
141.
     app_cmd <= 3'd0;
142.
     app_en <= 1'b0;
143.
     send_cnt <= send_cnt + 1'b1;
144.
     if(send_cnt == 16'd200)
145.
     begin
146.
     send_cnt <= 16'd0;
147.
     test_state <= 4'd1;
148.
     end
149.
     end
150.

151.
     default : test_state <= 4'd0;
152.

153.
     endcase
154.
     end
155.
     end
156.
     //比较写入与独处的数据是否相等
157.
     always@(posedge clk or negedge rst_n)
158.
     begin
159.
     if(!rst_n)
160.
     begin
161.
     data_buff <= 256'd0;
162.
     ddrdata_test_err <= 1'b0;
163.
     end
164.
     else if (test_state == 4'd3)
165.
     begin
166.
     data_buff <= 256'd0;
167.
     end
168.
     else
169.
     begin
170.
     if(app_rd_data_valid)
171.
     begin
172.
     data_buff <= data_buff + 256'd1;
173.
     if(data_buff != app_rd_data) //如果写入与独处的数据不相等就拉高
174.
     ddrdata_test_err <= 1'b1;
175.
     end
176.
     end
177.
     end
178.

179.
     endmodule

到此程序已经分析完毕了，想到什么问题再补充吧。

工程代码。
