Input Delay Reasource （IDELAY）

Input Delay Reasource （IDELAY）:

先来说说IDELAYCTRL资源：

借鉴了这位博主对它的描述：（https://blog.csdn.net/haoxingheng/article/details/50320145）

在电压、温度等因素变化时，可能会影响到系统的时序，此时IDELAYCTRL模块就可以连续补偿时钟域内所有个体的delay taps (IDELAY/ODELAY)。如果使用了IOB上的IDELAY或ODELAY资源，那么就必须使用IDELAYCTRL资源。请注意，整个IO BANK里面只有一个IDELAYCTRL。

IDELAYCTRL很重要的一个输入项就是参考时钟REFCLK，补偿时钟域内所有模块的时序参考，这个时钟必须由BUFG或BUFH驱动。REFCLK必须保证在FIDELAYCTRL_REF+IDELAYCTRL_REF_PRECISION（MHz）ppm才能保证IDELAY/ODELAY的延时分辨率：

（TIDELAYRESOLUTION=1/(32x 2 x FREF））

再来说IDELAYE2资源：

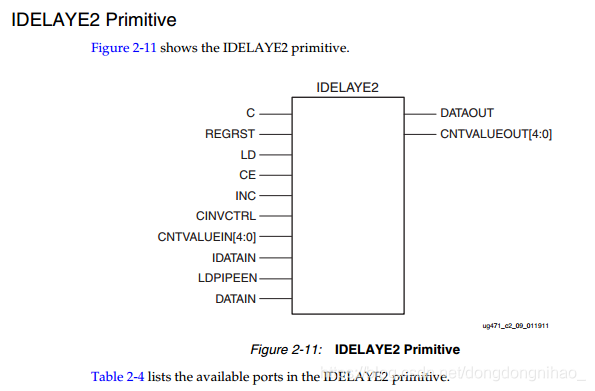

然后贴一张UG471的图镇楼

    IDELAYE2就是这么个模块，接口信号就是这么多。

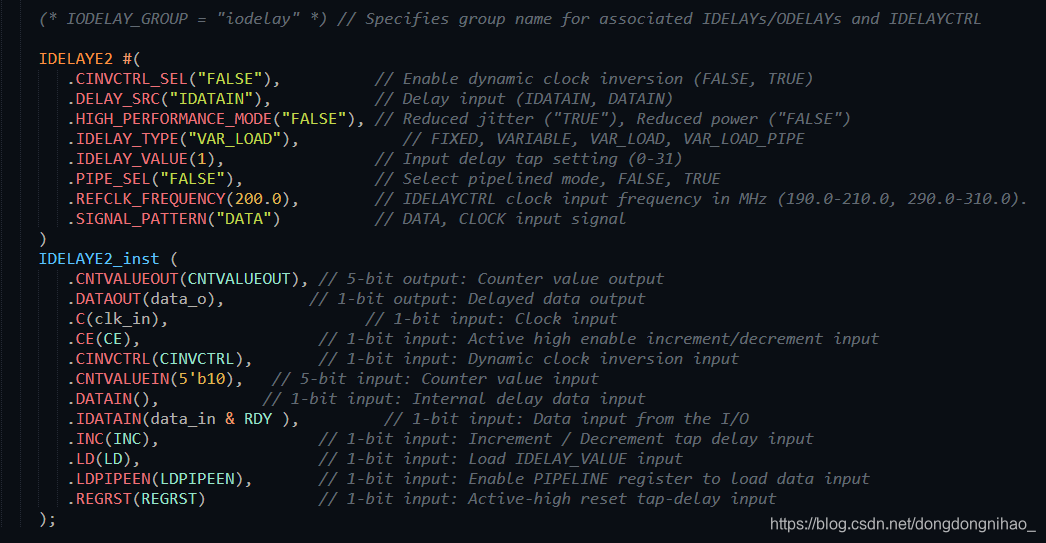

再看看原语代码具体长什么样子：

哈哈，这个配色够骚吧。

然后再看它接口信号都是些什么意思：（参考了这位博主的内容：https://blog.csdn.net/haoxingheng/article/details/50320145）

端口名	方向	位宽	描述
C	I	1	当使用VARIABLE, VAR_LOAD或 VAR_LOAD_PIPE模式下的时钟输入，必须是由BUFG或BUFR驱动，当使用SelectIO资源时，必须和它的时钟源相同。
REGRST	I	1	复位pipeline寄存器，仅在VAR_LOAD_PIPE模式下有效
LD	I	1	VARIABLE模式：使能预编程值； VAR_LOAD模式：使能CNTVALUEIN值作为延迟tap； VAR_LOAD_PIPE模式：使能当前pipeline寄存器的值。
INC	I	1	INC/DEC增加，减少的Tap数
CE	I	1	使能INC和DEC功能，只在VARIABLE, VAR_LOAD或 VAR_LOAD_PIPE模式下有效；当CE保持为高的时候，每一个C周期都增加或减少一个TIDELAYRESOLUTION的时延。
CINVCTRL	I	1	动态翻转C的极性，当使用该功能时，需禁止IDELAY control引脚2个cycle。
CNTVALUEIN	I	5	来自FPGA逻辑的动态Tap值
IDATAIN	I	1	来自IBUF的数据输入，输出可驱动FPGA逻辑、ILOGICE和ISERDESE
DATAIN	I	1	来自FPGA逻辑的数据输入，输出不可驱动IOB
LDPIPEEN	I	1	使能pipeline寄存器加载数据
DATAOUT	O	1	延时输出的数据
CNTVALUEOUT	O	5	Tap值输出，用于FPGA监测

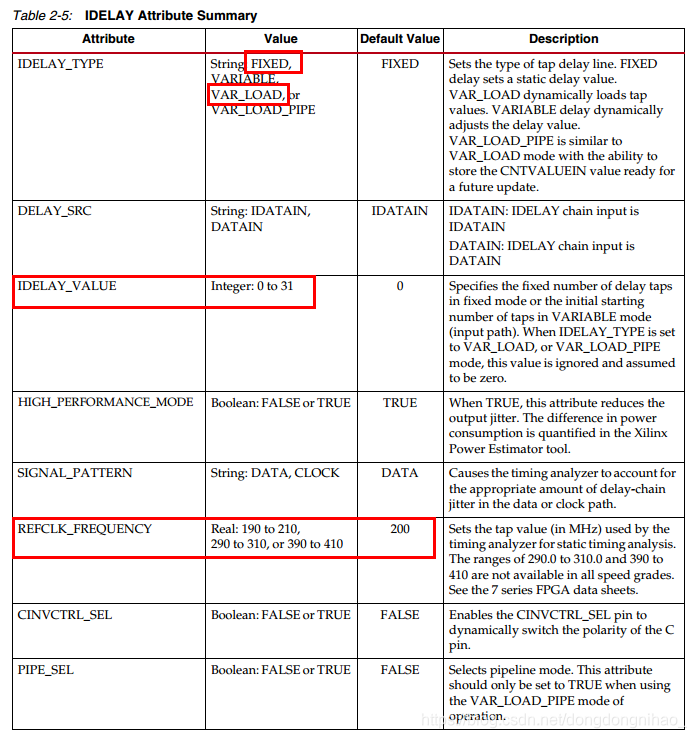

     再看看原语里面的parameter都代表什么意思：

这里圈出来的是本篇要重点说明的点：

IDELAY_TYPE:  FIXED表示固定延迟

                           IDELAY_VALUE：表示延迟多少tap，这里要重点说一下这个tap，它的这个延迟单位tap到底多长时间，好。那就先看这个REFCLK_FREQUENCY,

一般我们设置默认200MHZ，T=5ns    tap=2.5ns/32 ，因为这里可以设置0-31个tap，大约就是0.078ns。

好了，接口和parameter都介绍完了。

来看看我怎么用它：

先说这个VAR_LOAD模式：

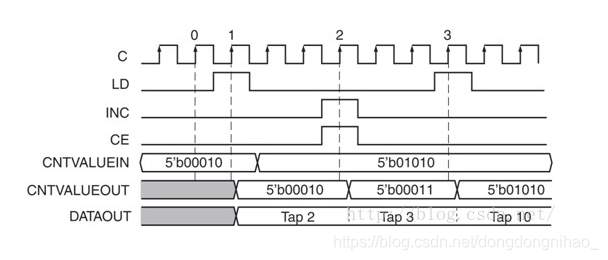

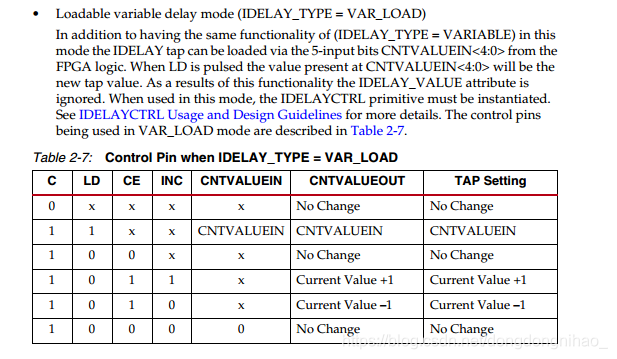

时序图就是这样了，这个时序图是对上面表2-7的完美解释了。LD拉高的时候把CNTVALUEIN加载进去，INC和CE同时拉高的时候tap递增。

上面是UG471对这种模式用法的描述，简而言之就是当在这种模式下的时候，LD信号拉高就把延迟的tap值通过CNTVALUEIN加载进去了，具体配置上图中贴出来的代码就是了。

重点是看仿真波形：

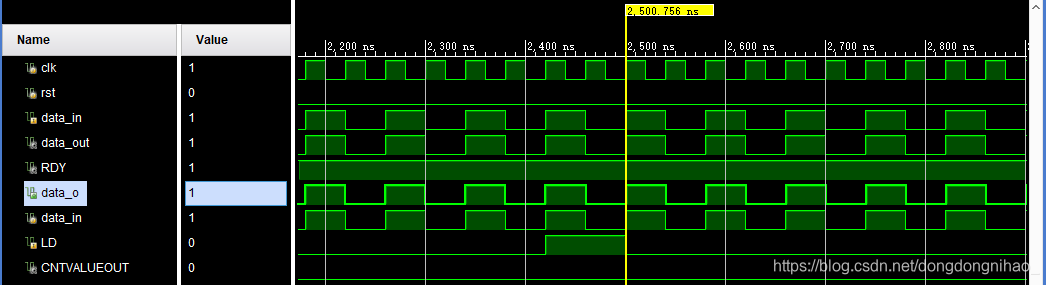

默认延迟为0.6ns，我设置CNTVALUENIN为5‘b10，可以看到输入时刻为2500ns，输出时刻为2500.756ns。延迟为2个tap（0.078ns）

这里要说明一下，LD信号拉高一个clk即可，多拉高几个clk也没用，延迟还是2个tap。因为CNTVALUENIN始终是2’b10，仿真我也试过了。

FIXED模式就更简单了。后面会持续的更新其他io资源的理解和仿真。
