OSI 7层模型

我感觉最重要的还是看哪些个协议在哪些层就好了

OSI是Open System Interconnection的缩写

应用层 -- 是软件操作的所以都是http, smtp, FTP， TELNET，SSH, POP3等协议

传输层 -- 是切割报文传输的 upd 和 tcp

每一层协议传的是什么流要注意

原文：http://baike.baidu.com/link?url=tB4PWyY4vefTT9XE1bI1FCIWhR_R_z4WETaPAZxSylxihaLR3qjWqubcNrY_97L8

数据传送

在数据发送到另一层时，都要分成数据包。

数据包是一个信息单位，作为一个整体，从网络中的一个设备传送给另一个设备。

1，数据包结构

数据包包含了几种不同类型的数据：

信息，某种类的计算机控制数据和命令

会话控制代码

数据包头

数据

报尾

⒉ 创建数据包

数据包的创建过程是从OSI模型的应用层开始的。跨网络传输的信息要从应用层开始，往下依次穿过各层。每层都对数据包进行重新组装，以增加自己的信息（信头）。

所以发送数据是从第七层包装后发出去的，读取是从第一次到第七层

分层协议

1、应用层协议

应用层协议工作在OSI模型的上层，提供应用程序间的交换和数据交换。比较常用的应用层协议有：

SMTP (simple Mail Transfer Protocol，简单邮件传输协议）

BOOTP(Boot trap．Protocol)

FTP (File Transfer Protocol，文件传输协议）

HTTP(Hypertext Transfer Protocol，超文本传输协议）

AFP （Apple Talk文件协议）--Apple公司的网络协议族，用于交换文件

SNMP (Simple Network Management Protocol)

SMB (Server Message Block Protocol)

TFTP（简单文件传输协议）

X．500

NCP (NetWare Core Protocol)

NFS (Network File System)

telnet

dns

2、传输层协议

传输层协议提供计算机之间的通信会话，并确保数据在计算机之间可靠地传输。主要的传输层协议有：

TCP(Transmission Control Protocol，传输控制协议）

SPX(SequenCed Packet ExChange Protocol

NWL INK

ATP(AppleTalk Transaction Protocol），NBP（名字绑定协议）

NetBEUI(NetBIOS Extended User Internet)

udp（用户数据报协议）

3、网络层协议

网络层协议提供所谓的链路服务，这些协议可以处理寻址和路由信息、错误检测和重传请求。网络层协议包括：

IP (Internet Protocol)

IPX (Internet work Packet Exchange)

NWLINK--微软实现的 IPX/SPX

DDP (Datagram Delivery Protocol)

NetBEUI

X．25

Ethernet

arp

rarp

icmp

影响

OSI是一个定义良好的协议规范集，并有许多可选部分完成类似的任务。

它定义了开放系统的层次结构、层次之间的相互关系以及各层所包括的可能的任务。是作为一个框架来协调和组织各层所提供的服务。

但是OSI参考模型并没有提供一个可以实现的方法，而是描述了一些概念，用来协调进程间通信标准的制定。即OSI参考模型并不是一个标准，而是一个在制定标准时所使用的概念性框架。

事实上的标准是TCP/IP参考模型这里连接解释tcp/ip很清楚

功能协议

编辑

物理层

物理层规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。该层为上层协议提供了一个传输数据的物理媒体。

在这一层，数据的单位称为比特（bit）。

属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45等。

数据链路层

数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。

在这一层，数据的单位称为帧（frame）。

数据链路层协议的代表包括：SDLC、HDLC、PPP、STP、帧中继等。

网络层

网络层负责对子网间的数据包进行路由选择。网络层还可以实现拥塞控制、网际互连等功能。

在这一层，数据的单位称为数据包（packet）。

网络层协议的代表包括：IP、IPX、RIP、OSPF、ARP、RARP、ICMP、IGMP等。

传输层

传输层是第一个端到端，即主机到主机的层次。传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。此外，传输层还要处理端到端的差错控制和流量控制问题。

在这一层，数据的单位称为数据段（segment）。

传输层协议的代表包括：TCP、UDP、SPX等。

会话层

会话层管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。会话层还利用在数据中插入校验点来实现数据的同步。

表示层

表示层对上层数据或信息进行变换以保证一个主机应用层信息可以被另一个主机的应用程序理解。表示层的数据转换包括数据的加密、压缩、格式转换等。

应用层

应用层为操作系统或网络应用程序提供访问网络服务的接口。

应用层协议的代表包括：Telnet、FTP、HTTP、SNMP等。

OSI模型和TCP/IP协议之间的关系和区别：

· IP协议对应OSI模型的第三层—网络层
　　· TCP协议对应OSI模型的第四层传输层和第五层会话层的部分功能
　　· TCP/IP协议并不对网络会话层(OSI模型第五层的一部分)发生的具体事情进行假设，而OSI模型定义了集中多层标准化功能。
　　· TCP/IP协议并不对IP网络层下的链路层再进行分层协定，而OSI模型指定了两个分层。
　　· 当一个应用程序需要的功能在TCP/IP协议中无法找到时，该应用程序可以提供这些功能并调用。OSI模型假设每层的功能已经定义好，一个应用程序永远不会再调用自带功能，因为各层之间的接口抽离了许多细节，可能无法实现调用。

原文：http://wenku.baidu.com/link?url=uo8-u19lffAU6u9BHHZEzgfoPHil59qCu3xEac6Qrb0PmjX-njW8nGw7r8Cd-Wq1YgT97E2KfJlJj5EUgYBLxTtUBga048QMFWEblJg1aRy

原文：知乎霸气理解通俗易懂

http://www.zhihu.com/question/24002080/answer/31817536

作者：繁星亮与鲍包包
链接：http://www.zhihu.com/question/24002080/answer/31817536
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

先回顾一下OSI七层模型有些啥内容：

（OSI模型与TCP/IP模型类似，这里只针对OSI模型展开）

撇开复杂与晦涩难懂的术语不说，个人理解七个层次通俗来说主要实现以下内容：

应用层：就是应用软件使用的协议，如邮箱使用的POP3，SMTP、远程登录使用的Telnet、获取IP地址的DHCP、域名解析的DNS、网页浏览的http协议等；这部分协议主要是规定应用软件如何去进行通信的。

（应用层此部分有修改，感谢@小张指正。）

表示层：决定数据的展现（编码）形式，如同一部电影可以采样、量化、编码为RMVB、AVI，一张图片能够是JPEG、BMP、PNG等。

会话层：为两端通信实体建立连接（会话），中间有认证鉴权以及检查点记录（供会话意外中断的时候可以继续，类似断点续传）。

传输层：将一个数据/文件斩件分成很多小段，标记顺序以被对端接收后可以按顺序重组数据，另外标记该应用程序使用的端口号及提供QOS。（不同的应用程序使用不同计算机的端口号，同样的应用程序需要使用一样的端口号才能正常通信）

网络层：路由选路，选择本次通信使用的协议（http、ftp等），指定路由策略及访问控制策略。（IP地址在这一层）

数据链路层：根据端口与MAC地址，做分组（VLAN）隔离、端口安全、访问控制。（MAC地址在这一层）处理VLAN内的数据帧转发，跨VLAN间的访问，需要上升到网络层。

物理层：将数据最终编码为用0、1标识的比特流，然后传输。（例如将题主头像的图片，变为一串01100111100这样的数字来表示）。

基础理论说完，接着回答题主的主题：

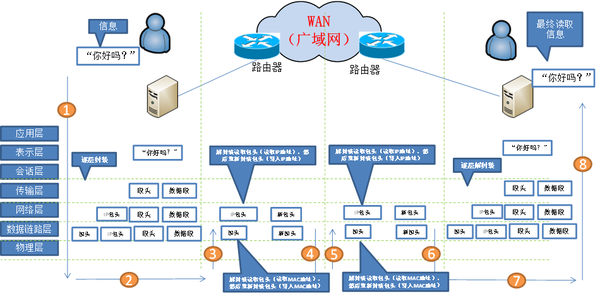

两主机通信的过程，从发送者（以下简称A）到接收者（以下简称B），属于从7层（应用层）->1层（物理层）封装，然后传输到远端，再从1层（物理层）->7层（应用层）解封装的过程。

1、当A打开了QQ这个软件，相当就到达应用层了；因为软件会根据你的操作调动机器底层的硬件工作了。

2、当A往QQ这个软件的聊天窗口里面输入信息，发出后，QQ会将这个信息保存在本地聊天记录文件MSGEX.db（一般就保存在QQ目录下以你的QQ号码为文件夹里）。以某种格式编码/保存某种信息，这可以理解为表示层了。

3、当A打开与B的聊天窗口，输入信息，按下“输入”按钮，用户的操作就完结了，剩下都是机器自己的操作了。实际传输之前QQ会先建立A与B的会话连接，才真正开始传输信息/数据（你可以理解借传输文件理解：你发送文件给对方，要等待对方按下接收，才算建立了会话，然后才开始传输。）这算会话层了。

4、会话建立后，会将A发的信息斩件，如A发送“你吃了饭没有”？传输层将这句话斩成“你”“吃”“了”“饭”“没”“有”6个数据段，标记号使用的端口号，然后准备发出去。

5、接上一层，信息还未发出去，这时候在网络层做路由选路，可以理解为，从A家出去，可以分别经“联通”“电信”“移动”3个网络中的一个再到B家。

网络层根据路由协议负责选路（根据链路质量、带宽、开销等方法论）。假设最后选了2条，可能就A->联通->B发送“你”“吃”“了”3个数据段，A->电信->B发送“饭”“没”“有”3个数据段。

选路后，这一层要标记IP包头，包头主要内容是源IP地址，目的IP地址，使用什么协议。其中源、目的IP相当于你寄信的时候的收发的地址与邮政编码，标记出发送者与接收者。而协议相当于这封信到底用什么语言书写。（只有保证2端使用同种语言，才能确保通信起来，否则你用英文写信给大妈，大妈怎么看得懂呢？）

6、然后再到数据链路层，数据链路层主要是负责同一个子网内的通信的。例如A、B连接在同一台二层交换机，就属于同一个子网，那么数据帧的通信室是不需要通过网络层的（即三层交换机或者路由器），直接在这台二层交换机就过去了。这一层打的是MAC地址的帧头，对于上述通信过程来说，就是为数据帧打上A的机器的MAC与A的网关的MAC。这一层的工作就完成了。

7、最后一层了，经过上述斩件、打完各层标签后的6个数据帧，物理层将他们翻译文6段0、1表示的比特流，然后通过光纤、铜缆进行传输。

8、当比特流传输到了远端，接着B的机器按照上述的1~7的步骤反方向运行一次即可（即有物理层到应用层）。就是一层层读取标签，传输给标签标记着的相应对象，然后摘除标签，再读取上一层标签，直到最后B的应用程序能够读到A往应用程序输入的数据为止。

--------------------------------------------------------------------------------------------------------------------------------------------

对于题主的评论，补充2个图；

2个主机之间的通信，对于2台主机来说，肯定是都需要跨越7层的，而平常说的只需要去到2层或者3层，其实是对于中间系统而言的，就是说中间的交换机、路由器而言；

例如图1的假设两端的通信实体在一个局域网内，其实传输的数据包去到交换机时，交换机拆开二层帧头，再查自身的MAC地址表，发现表里面有对应的MAC地址，然后对应的对口是哪个，接着就把帧发送到该端口转发出去，它的任务就完成了。根本不需要到达网络层的意思是，根本都不需要拆卡3层的IP包头来读取里面的信息。

通过转发，最好到达B主机，然后从1层拆到7层，B用户的主机最终就读取到信息了。
