实验1：SDN拓扑实践

实验1： SDN拓扑实践

一、实验目的

• 能够使用源码安装Mininet；

• 能够使用Mininet的可视化工具生成拓扑；

• 能够使用Mininet的命令行生成特定拓扑；

• 能够使用Mininet交互界面管理SDN拓扑；

• 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

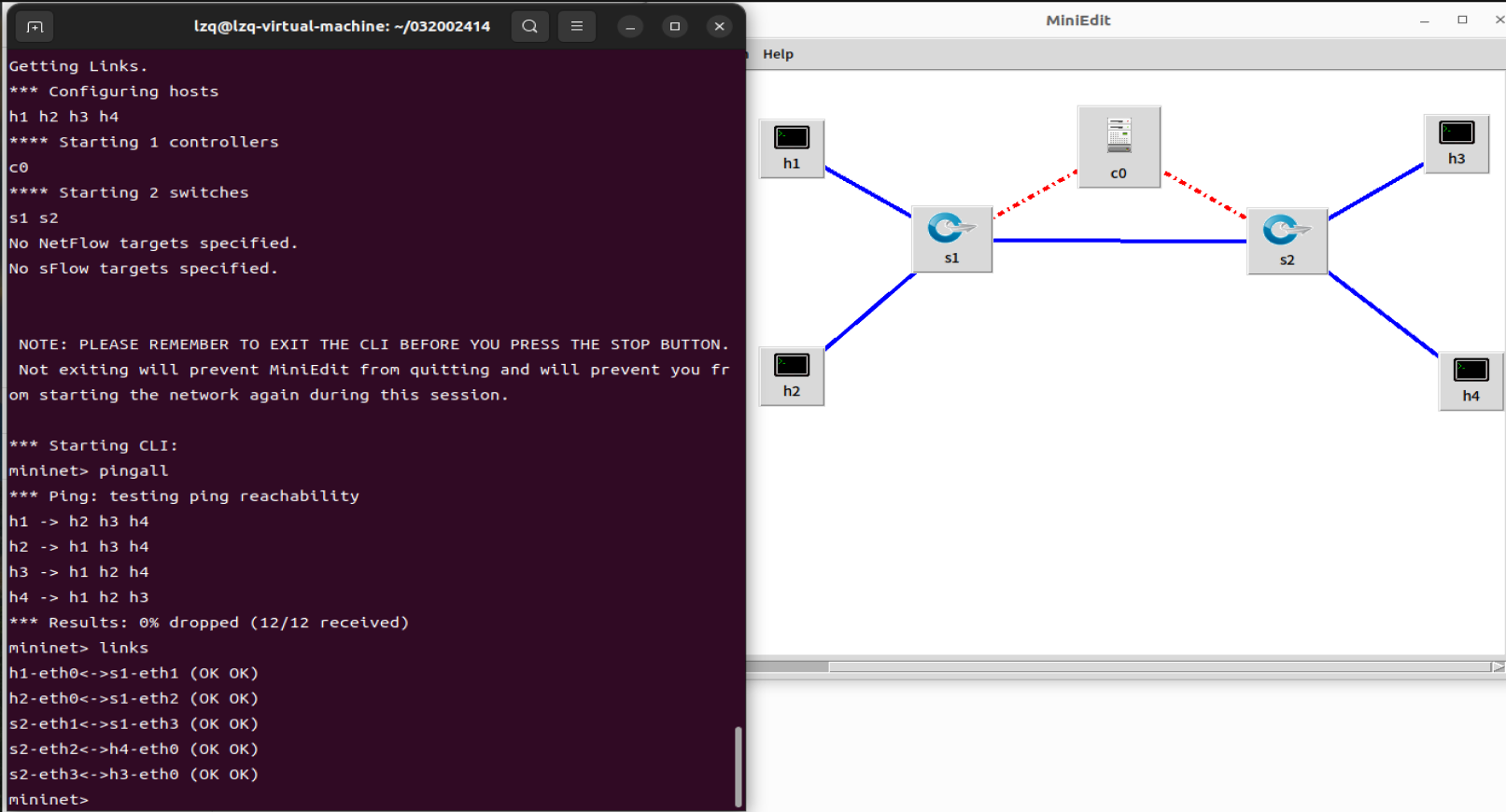

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

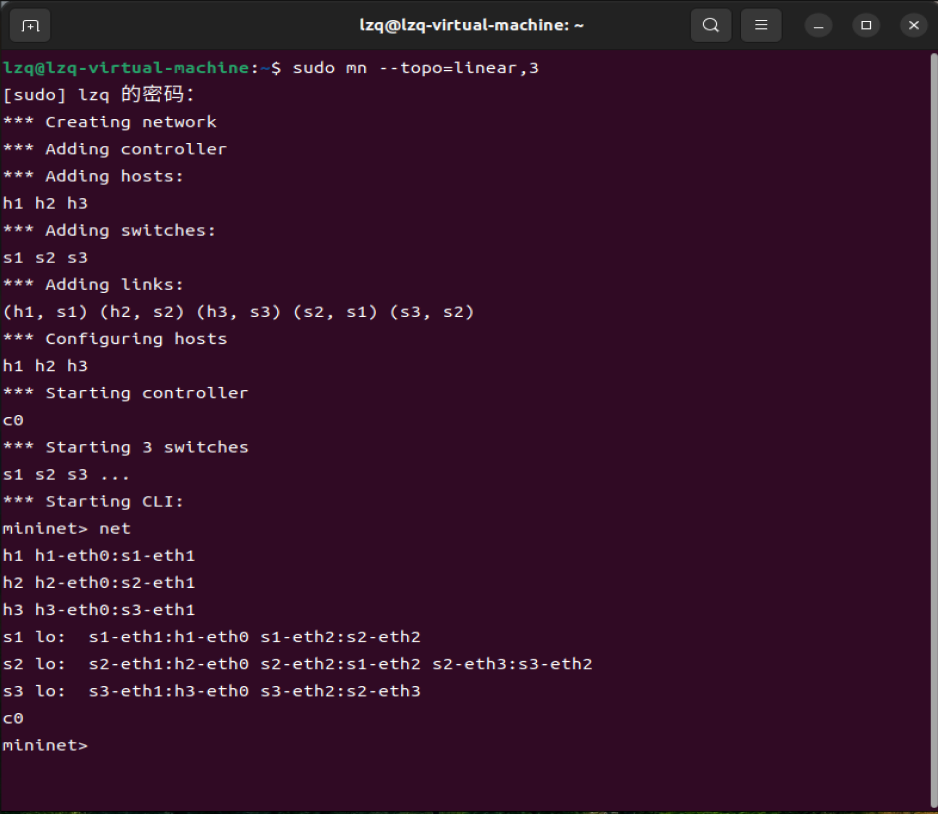

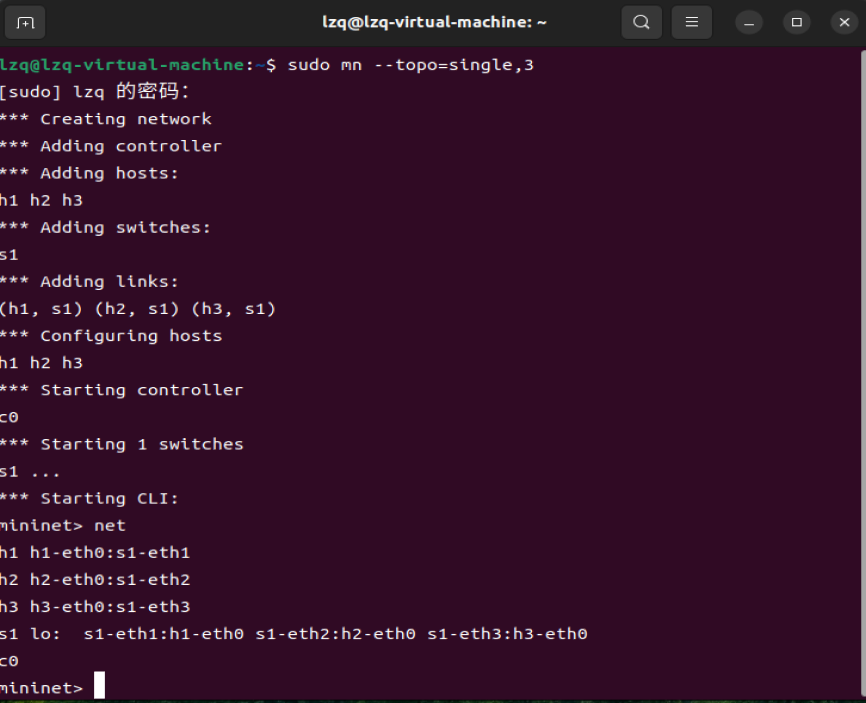

2.使用Mininet的命令行生成如下拓扑：

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

b) 3台主机，每个主机都连接到同1台交换机上。

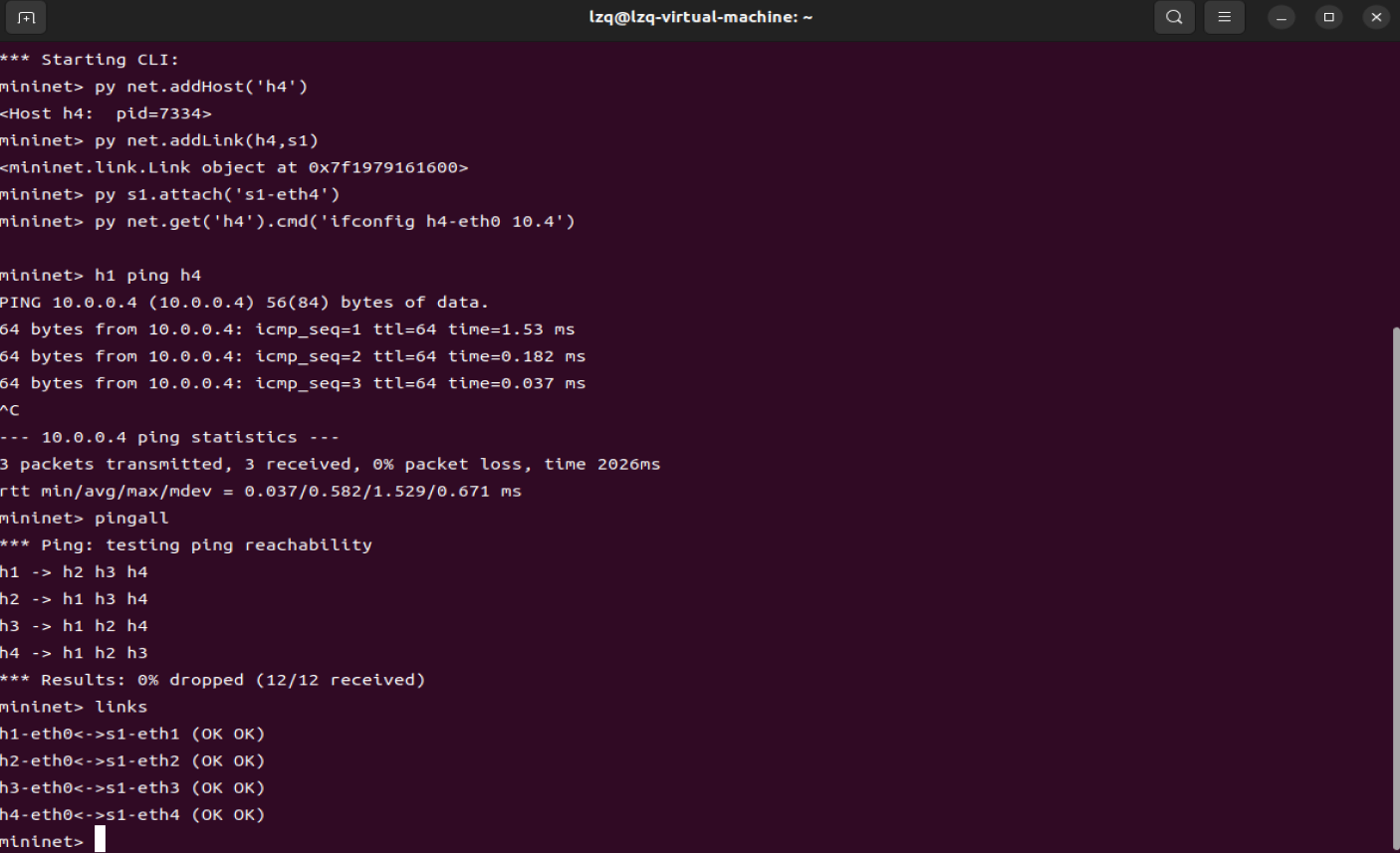

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

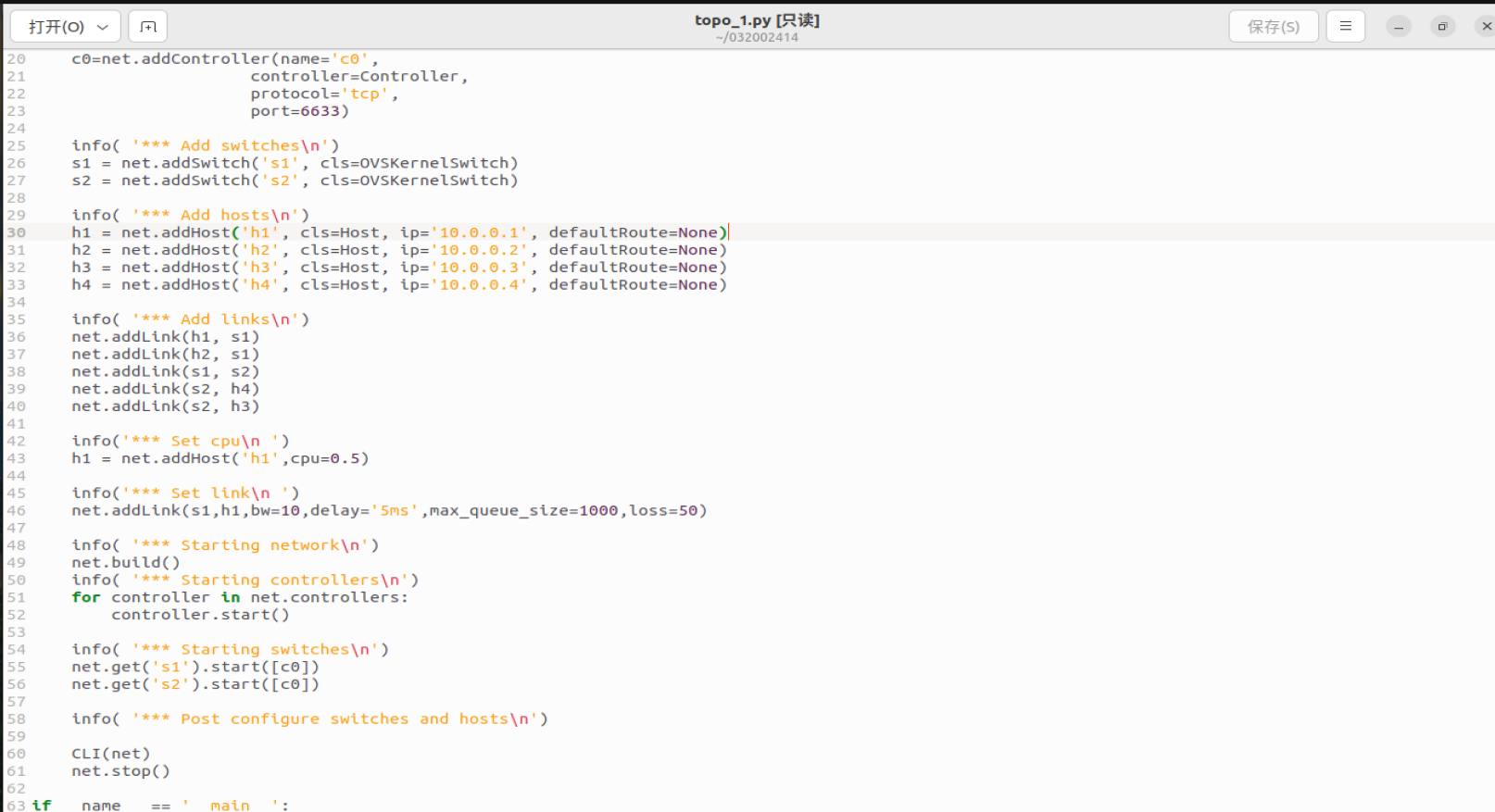

4.编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；

b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

#!/usr/bin/python

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo(Topo):
	def __init__(self):

		Topo.__init__(self)
		#add host
		for i in range(1,17):
			self.addHost("h"+str(i))
		#add switch
		for i in range(1,15):
			self.addSwitch("s"+str(i))
		#add Link
		for i in range(1,3):
			for j in range(3,7):
				self.addLink("s"+str(i),"s"+str(j))
		#add Link
		for i in range(3,5):
			for j in range(7,11):
				self.addLink("s"+str(i),"s"+str(j))
		#add Link
		for i in range(5,7):
			for j in range(11,15):
				self.addLink("s"+str(i),"s"+str(j))
		#add Link
		for i in range(7,15):
			for j in range((i-6)*2-1,(i-6)*2+1):
				self.addLink("s"+str(i),"h"+str(j))

topos = {'mytopo': (lambda: MyTopo())}

#sudo mn --custom topo_2.py --topo mytopo --switch ovsbr,stp=1

四、个人总结

1.本次实验是初次使用mininet，对原理和操作有许多不理解的地方，根据老师给的pdf，逐步进行学习与资料的查询，一步步的解决的问题，但要熟练掌握mininet的相关操作还是需要一定的时间。
2.进阶使用python编写脚本生成拓扑是完全没有写过的东西，通过上网查询资料学会利用python和mininet的库解决了实验要求
3.对命令行生成的特定拓扑，在增加主机后，需要添加主机ID，在增加主机与交换机之间的连接后，还需要在交换机上添加一个接口与主机相连，才能保证连通

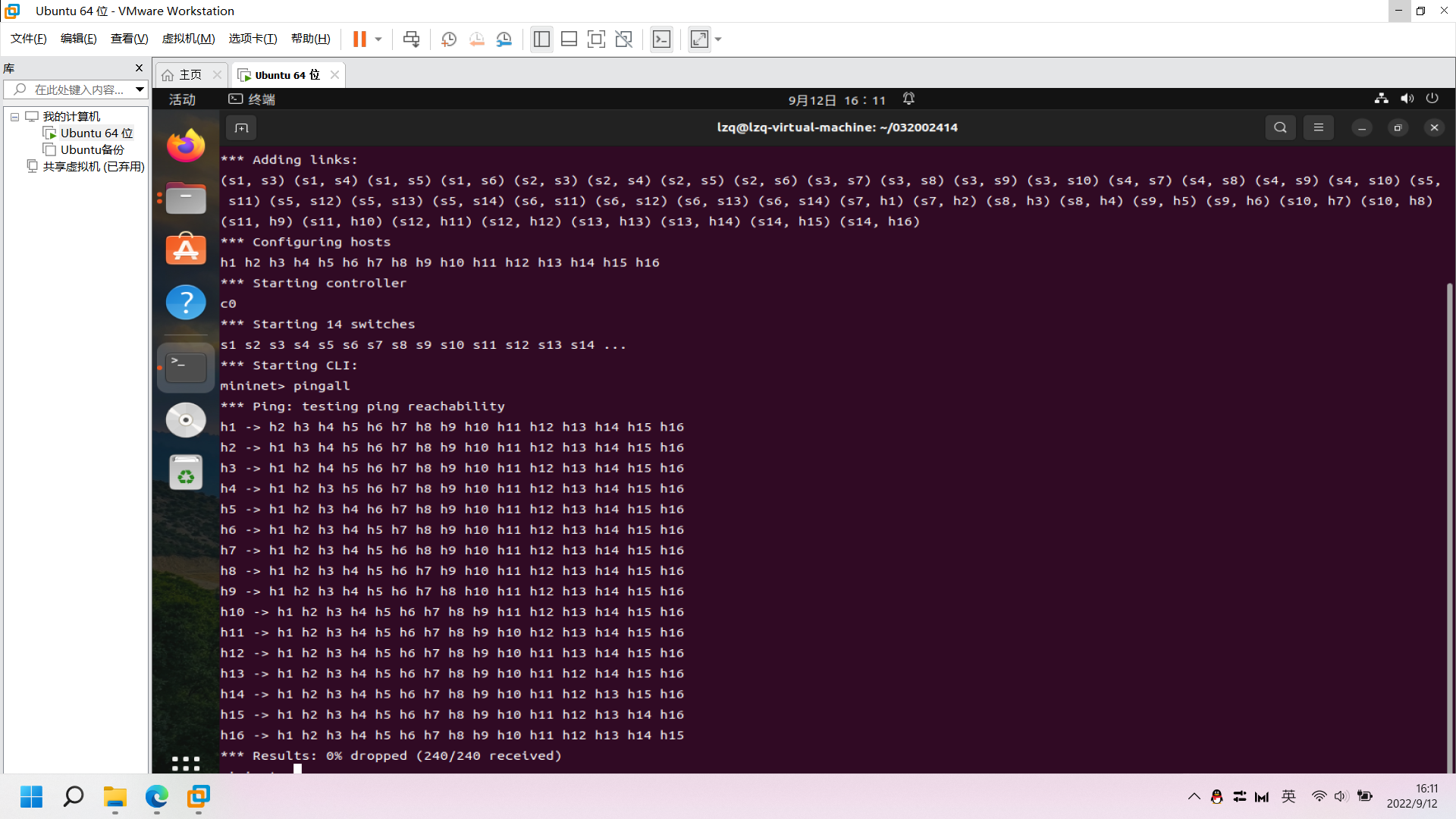

4.在编写python脚本生成拓扑后，使用sudo mn --custom 032002414_fattree.py --topo mytopo命令后续pingall无法ping通。查找资料得知是因为拓扑中存在环，可以使用switch ovsbr,stp=1参数ping通
