Cadence Allegro使用"Allegro Productivity Toolbox"实现丝印自动调整

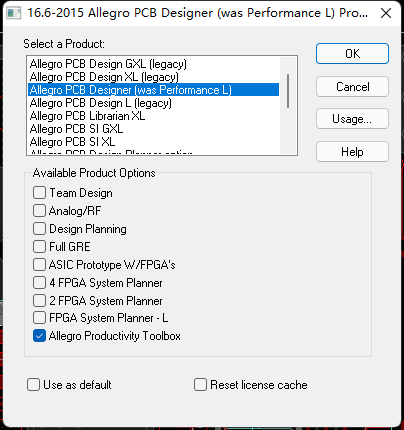

1，打开PCB时候勾选“Allegro Productivity Toolbox”的产品选项：

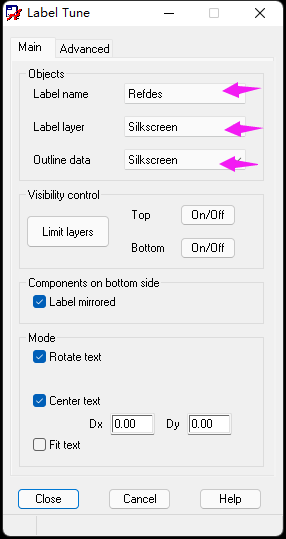

2，打开“Manufacture-->Lable Tune”的对话框，可进行如下配置：

Label name 指的是操作对象，例如Refdes、或Value
Label layer 指的是调整前对象属性所在的层
Outline data 指的是调整后对象属性所在的层

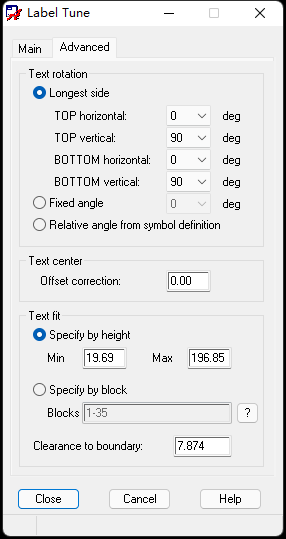

Advanced标签里可以选择摆放的角度等：

3，设置好对话框后，不要关闭，只接选中需要处理的对象，例如Refdes，下图为调整前后对比，如果没有显示，事先需要开启对应的subclasses的显示：

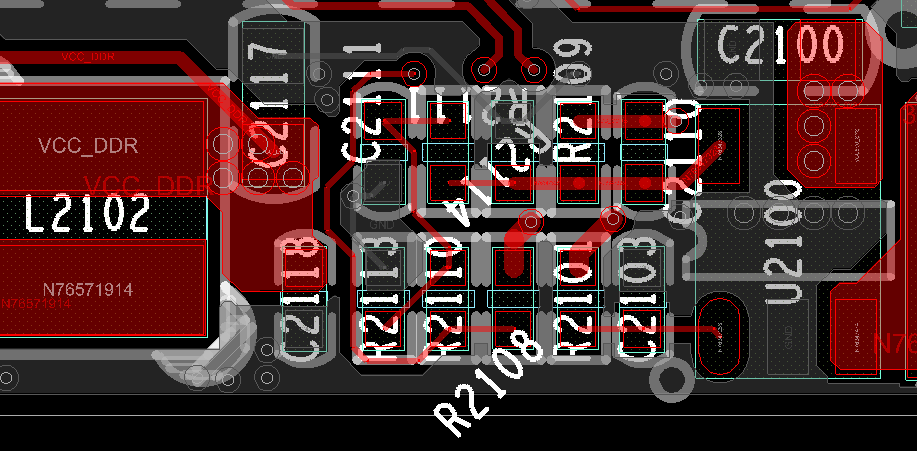

前

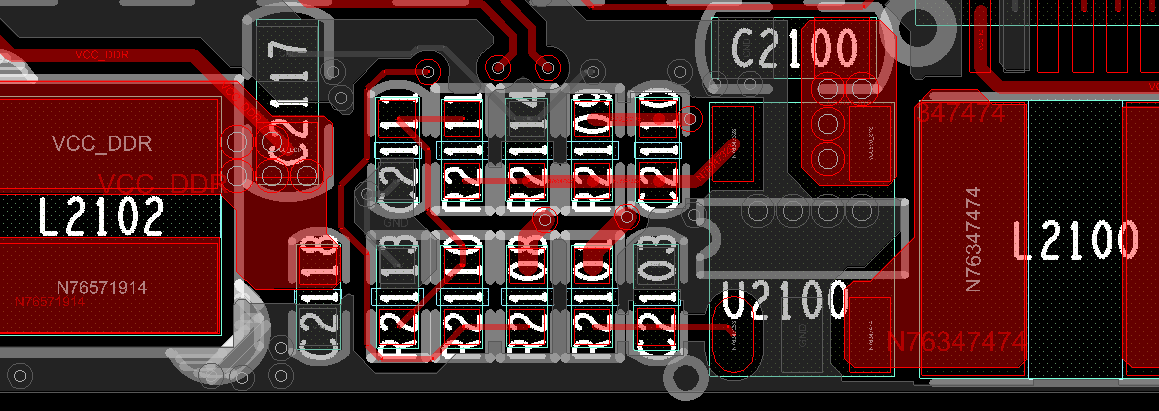

后
