ArcGIS Pro查看模型颜色灰暗

ArcGIS Pro查看模型颜色灰暗

• 前言
• 问题










前言

---

三维模型在进行数据结构转换后（如 obj -> gdb），模型变暗可能由多种情况引发，比如坐标点位变化而法线未能同步变化、多个贴图纹理被合并为一个或材质不完全支持等。此处讨论的情况是在模型能完整导入的情况下，由软件设置而导致的人视觉上的色差



对于确实是模型自身过暗的可以通过如下方式调整：

• 纹理亮度调整
• 环境光增强（可能导致其他模型过亮）
• 纹理改为自发光
• 调整纹理反射率（ArcGIS体系中（I3S 1.7+标准下），可以对场景的材质定义进行扩展）










问题

---

ArcGIS Pro里有个默认的点光源来模拟太阳光，默认太阳角 315°，25% 的流明损失。前端加载的时候会有自己的设置，两个设置不一样的时候就会导致发布出来以后出现变化

对比情况如下

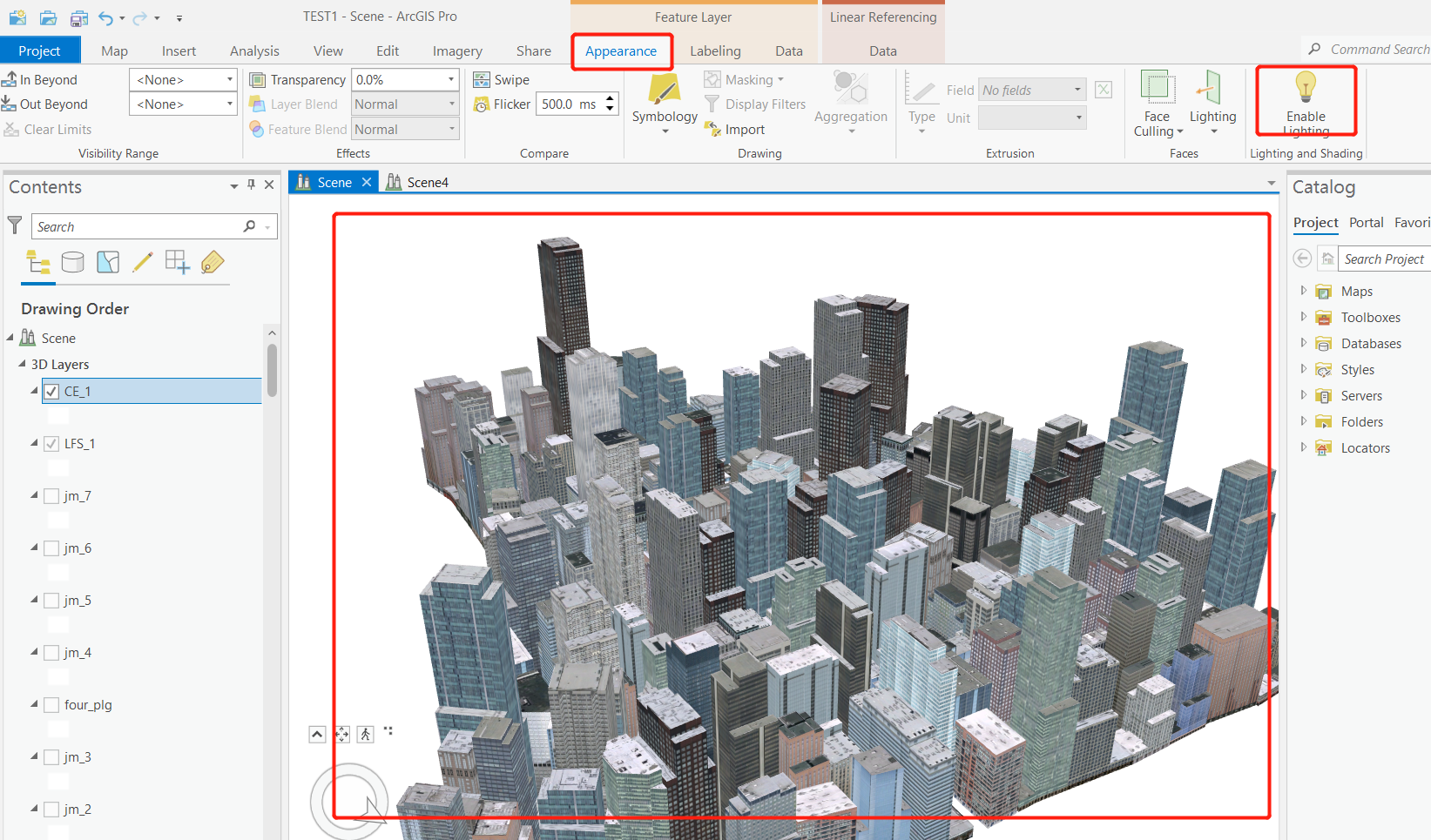

1、开启模拟太阳光效果如下

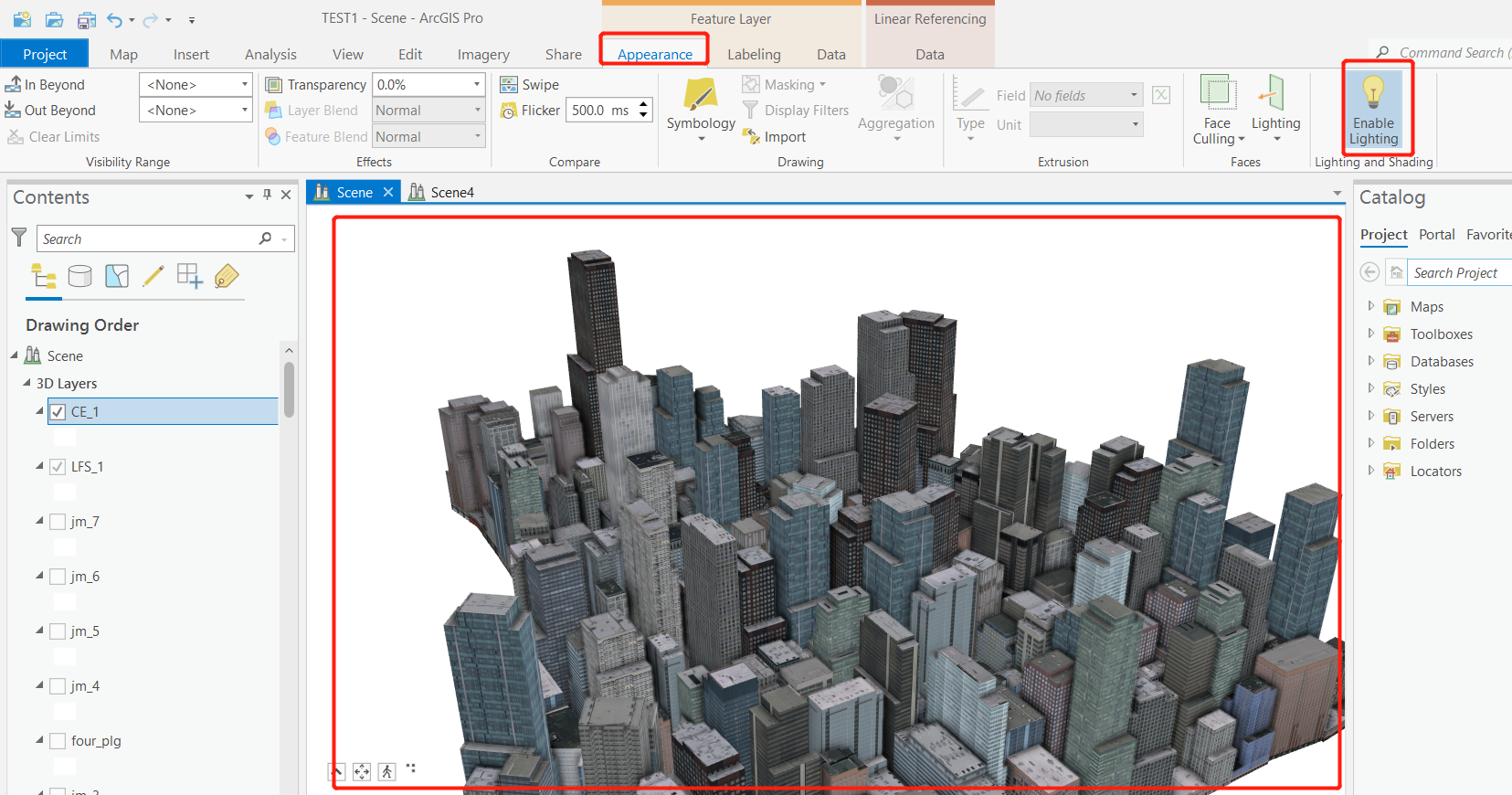

2、关闭后（相当于开启全局场景光）效果如下



注：

当开启太阳光模拟的时候，相同模型在不同经纬度（移动的远一些）也会导致视觉上的差异，尤其是存在有效法线的时候，模型表面会有不同的光亮表现
