AIDL 自动生成java代码——从分析内部类Stub、Proxy入手

前言

使用AIDL接口可以使得我们在调用其他进程的对象的方法，像调用自己进程本地对象的方法一样简单。本文将从AIDL接口文件自动生成的java文件来分析调用过程，虽然分析可能不够底层，但一定能对理解AIDL起到帮助。

代码

AIDL文件如下（IListener的接口文件不重要，这里它是个空接口都可以）

package com.java.prac;
import com.java.prac.IListener;

interface IService {

    void registerListener(in IListener listener);

    void unregisterListener(in IListener listener);

    byte SerTestIn(in byte[] pa);

    byte SerTestOut(out byte[] pa);

    byte SerTestInout(inout byte[] pa);
}

对应自动生成的java文件放在后面了。

分析

首先对自动生成的java文件进行分析。不关注其内部类，单看IService接口的声明方法，它已经声明好了aidl文件里的5个方法。需要注意的是IService接口继承了IInterface接口。

IService interface

public interface IService extends android.os.IInterface
{
	//忽略内部类
    public void registerListener(com.java.prac.IListener listener) throws android.os.RemoteException;
    public void unregisterListener(com.java.prac.IListener listener) throws android.os.RemoteException;
    public byte SerTestIn(byte[] pa) throws android.os.RemoteException;
    public byte SerTestOut(byte[] pa) throws android.os.RemoteException;
    public byte SerTestInout(byte[] pa) throws android.os.RemoteException;
}

而IInterface接口的定义如下，IService接口并没有去实现asBinder方法，这说明实现asBinder的任务交给实现IService接口的派生类。这也暗示了asBinder方法在不同的派生类下有着不同的实现。

package android.os;
public interface IInterface
{
	public abstract android.os.IBinder asBinder();
}

其次，IService接口发现有两个内部类，一个是IService$Stub，一个是IService$Stub$Proxy，两个内部类都implement了IService接口。但很明显，一个是用来在service所处的进程中继承并实现AIDL接口的（这个才是真正的方法实现），另一个是用来作为cilent来访问调用远程进程的service的方法的。

IService$Stub内部类

    /** Local-side IPC implementation stub class. */
    public static abstract class Stub extends android.os.Binder implements com.java.prac.IService
    {
        private static final java.lang.String DESCRIPTOR = "com.java.prac.IService";
        /** Construct the stub at attach it to the interface. */
        public Stub()
        {
            this.attachInterface(this, DESCRIPTOR);
        }
        /**
         * Cast an IBinder object into an com.java.prac.IService interface,
         * generating a proxy if needed.
         */
        public static com.java.prac.IService asInterface(android.os.IBinder obj)
        {
            if ((obj==null)) {
                return null;
            }
            android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
            if (((iin!=null)&&(iin instanceof com.java.prac.IService))) {
                return ((com.java.prac.IService)iin);
            }
            return new com.java.prac.IService.Stub.Proxy(obj);
        }
        @Override public android.os.IBinder asBinder()
        {
            return this;
        }
        @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
        {
            java.lang.String descriptor = DESCRIPTOR;
            switch (code)
            {	//省略
                case TRANSACTION_SerTestIn:
                {
                    data.enforceInterface(descriptor);
                    byte[] _arg0;
                    _arg0 = data.createByteArray();
                    byte _result = this.SerTestIn(_arg0);
                    reply.writeNoException();
                    reply.writeByte(_result);
                    return true;
                }
                //省略
			}
        }
        static final int TRANSACTION_registerListener = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
        static final int TRANSACTION_unregisterListener = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
        static final int TRANSACTION_SerTestIn = (android.os.IBinder.FIRST_CALL_TRANSACTION + 2);
        static final int TRANSACTION_SerTestOut = (android.os.IBinder.FIRST_CALL_TRANSACTION + 3);
        static final int TRANSACTION_SerTestInout = (android.os.IBinder.FIRST_CALL_TRANSACTION + 4);
    }

• stub类是一个抽象类，需要派生类才能生成对象。
• 这个类同时继承Binder并实现了IService方法，意味着这个类可以在Binder和IService之间强制转换类型。
• 从onTransact方法中可以看到，switch case的逻辑里是根据stub定义的常量来进入的，但是却没有找到谁调用了这个方法。
• switch case的逻辑里，调用方法最终调用的是byte _result = this.SerTestIn(_arg0)，这说明IService$Stub是用来在service所处的进程中继承并实现AIDL接口的。因为方法的真正实现在自己的派生类对象里，所以会调用this的方法。
• asBinder方法里返回this，因为自己的派生类对象将会是真正的service实现，所以就可以理直气壮地返回自己了。
• asInterface是一个static方法，是一个工具方法。这个方法根据IBinder参数来作判断。当返回return ((com.java.prac.IService)iin)时，说明IBinder参数是stub的派生类对象，Binder里对应的源码如下：

    //frameworks/base/core/java/android/os/Binder.java
	//这个函数属于Binder类
    public @Nullable IInterface queryLocalInterface(@NonNull String descriptor) {
        if (mDescriptor != null && mDescriptor.equals(descriptor)) {
            return mOwner;
        }
        return null;
    }

但mOwner的定义为private IInterface mOwner;，它通过this.attachInterface(this, DESCRIPTOR);来赋值给mOwner。

    //frameworks/base/core/java/android/os/Binder.java
	//这个函数属于Binder类
    public void attachInterface(@Nullable IInterface owner, @Nullable String descriptor) {
        mOwner = owner;
        mDescriptor = descriptor;
    }

这样，一个stub派生类对象几经转手，最后以IService引用而存在着。这样做的好处是只会暴露IService的方法给外部。

而当返回return new com.java.prac.IService.Stub.Proxy(obj);时，说明iin==null了，一般是这种情况。这说明传进来的IBinder参数其对应的类也实现了queryLocalInterface方法，但是却返回的是null。对应的源码如下（所以这种情况下的obj的实际类型为BinderProxy）：

    //frameworks/base/core/java/android/os/Binder.java
	//这个函数属于BinderProxy类
    public IInterface queryLocalInterface(String descriptor) {
        return null;
    }

• 总结一下就是，当调用方和service实现方处于同一个进程时，会返回return ((com.java.prac.IService)iin);；当调用方和service实现方处于不同进程时，会返回return new com.java.prac.IService.Stub.Proxy(obj);。当然，这是因为asInterface方法传入参数的实际类型的不同导致的。

IService$Stub$Proxy内部类

        private static class Proxy implements com.java.prac.IService
        {
            private android.os.IBinder mRemote;
            Proxy(android.os.IBinder remote)
            {
                mRemote = remote;
            }
            @Override public android.os.IBinder asBinder()
            {
                return mRemote;
            }
            public java.lang.String getInterfaceDescriptor()
            {
                return DESCRIPTOR;
            }
			//省略
            @Override public byte SerTestIn(byte[] pa) throws android.os.RemoteException
            {
                android.os.Parcel _data = android.os.Parcel.obtain();
                android.os.Parcel _reply = android.os.Parcel.obtain();
                byte _result;
                try {
                    _data.writeInterfaceToken(DESCRIPTOR);
                    _data.writeByteArray(pa);
                    mRemote.transact(Stub.TRANSACTION_SerTestIn, _data, _reply, 0);
                    _reply.readException();
                    _result = _reply.readByte();
                }
                finally {
                    _reply.recycle();
                    _data.recycle();
                }
                return _result;
            }
		//省略
        }

• proxy已经不是抽象类了，可以不需要派生类，就直接生成对象了。
• 很明显，proxy的构造函数在stub里面的return new com.java.prac.IService.Stub.Proxy(obj);被调用到了。
• 由于proxy对象是在远程调用方使用的，所以asBinder方法就应该返回这个IBinder类型的mRemote成员（实际类型为BinderProxy）。
• 从switch case的逻辑看，调用mRemote.transact方法时的第一个参数，刚好可以被stub的switch逻辑用来处理各种case。transact的各个实参刚好和onTransact的形参对应上了。
• mRemote.transact方法会调用到transactNative(code, data, reply, flags);即用JNI调用c++代码去，之后会通过系统调用进入内核空间（即用户态转到内核态），最后将服务实现方的线程唤醒，并调用相应函数。

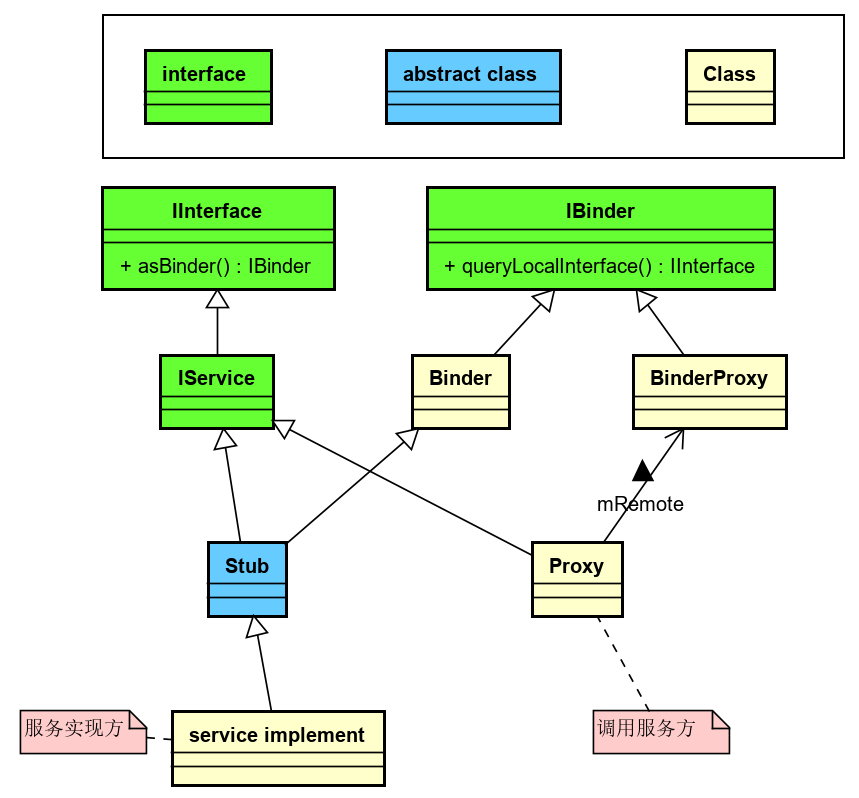

系统图

从系统图中可以看出Android中设计模式的优良应用，IInterface接口中定义了一个方法asBinder可以返回IBinder类型，而IBinder接口中定义了一个queryLocalInterface方法可以返回IInterface类型。这两个方法刚好相反，使得IBinder类型和IInterface类型可以相互转换。

而为了可以相互转换，它们的派生类：Stub同时继承了IService和Binder；Proxy虽然只继承了IService，但拥有一个BinderProxy的成员。
