Activiti进阶（八）——并行网关（ParallelGateWay）

转载地址:http://blog.csdn.net/zjx86320?viewmode=contents

上一篇博客我们讲到了排他网管，这篇博文简单介绍一下他的兄弟，并行网关。

     一、流程图

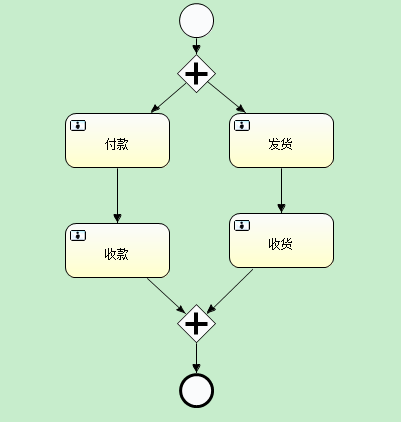

                                       图一   并行网关网购流程图

     在这里，我们模拟网上购物流程，四个用户任务，分别是付款、发货、收款、收货，其中付款和收货的办理人是买家，发货和收款的办理人是卖家。

     二、部署和启动流程



/**部署流程定义+启动流程实例*/
@Test
public void deployementAndStartProcess(){
    InputStream inputStreamBpmn = this.getClass().getResourceAsStream("parallelGateWay.bpmn");
    InputStream inputStreampng = this.getClass().getResourceAsStream("parallelGateWay.png");
    //部署流程定义
    Deployment deployment = processEngine.getRepositoryService()//
                        .createDeployment()//创建部署对象
                        .addInputStream("parallelGateWay.bpmn", inputStreamBpmn)//部署加载资源文件
                        .addInputStream("parallelGateWay.png", inputStreampng)//
                        .name("并行网关演示")
                        .deploy();
    System.out.println("部署ID："+deployment.getId());
    //启动流程实例
    ProcessInstance pi = processEngine.getRuntimeService()//
                        .startProcessInstanceByKey("parallelGateWay");//使用流程定义的key的最新版本启动流程
    System.out.println("流程实例ID："+pi.getId());
    System.out.println("流程定义的ID："+pi.getProcessDefinitionId());
}

     对应数据库表：

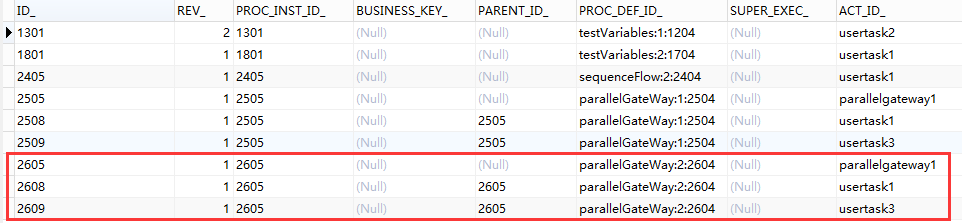

     1.act_ru_execution





   我们可以看到，部署和启动流程后，在act_ru_execution表中对应三条记录，1个流程实例，2个执行对象。

     2.act_ru_task表



     在act_ru_task表中，有两条正在执行的任务，分别是付款和发货。

     三、查询个人任务



/**查询我的个人任务*/
@Test
public void findPersonalTaskList(){
    //任务办理人
    String assignee = "买家";//或商家
    List<Task> list = processEngine.getTaskService()//
                    .createTaskQuery()//
                    .taskAssignee(assignee)//个人任务的查询
                    .list();
    if(list!=null && list.size()>0){
        for(Task task:list){
            System.out.println("任务ID："+task.getId());
            System.out.println("任务的办理人："+task.getAssignee());
            System.out.println("任务名称："+task.getName());
            System.out.println("任务的创建时间："+task.getCreateTime());
            System.out.println("流程实例ID："+task.getProcessInstanceId());
            System.out.println("#######################################");
        }
    }
}

     我们通过设置的办理人的名字，买家和商家，可以查询到他们对应的当前任务的信息：



     1.买家



     2.商家



     四、完成任务



/**完成任务*/
@Test
public void completeTask(){
    //任务ID
    String taskId = "2611";
    processEngine.getTaskService()//
                    .complete(taskId);
    System.out.println("完成任务："+taskId);
}

     执行结果如下：

     1.完成【付款】任务，第一个流程实例自动流转到下个任务：收款

     2.完成【发货】任务，第二个流程实例自动流转到下一个任务：收货


     之后，再分别完成收款和收货两个任务，流程才能够结束。

     总结：

     一个流程中流程实例只有1个，执行对象有多个；并行网关的功能是基于进入和外出的顺序流的：

     分支(fork)：并行后的所有外出顺序流，为每个顺序流都创建一个并发分支。

     汇聚(join)：所有到达并行网关，在此等待的进入分支，直到所有进入顺序流的分支都到达以后，流程就会通

过汇聚网关。
