Activiti进阶(七)——排他网关(ExclusiveGateWay)
转载地址:http://blog.csdn.net/zjx86320?viewmode=contents
上一篇博文我们简单介绍了一下连线,也分析了一种情况,就是在工作流中,用户任务下面有两个连线,如何选择工作流的进程。这一篇博文和上一篇博文讨论的主题类似,解决上一篇博文中有多个连线分支的情况,我们可以使用排他网管来解决。
一、流程图
图一 费用报销申请流程图
设置连线属性:
1.500≤费用金额≤1000
2.费用金额<500
3.费用金额>1000

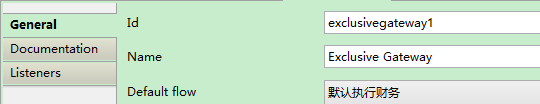

4.设置排他网关的默认执行任务
5.设置【财务】审批为默认
二、部署和启动流程
- /**部署流程定义+启动流程实例*/
- @Test
- public void deployementAndStartProcess(){
- InputStream inputStreamBpmn = this.getClass().getResourceAsStream("exclusiveGateWay.bpmn");
- InputStream inputStreampng = this.getClass().getResourceAsStream("exclusiveGateWay.png");
- //部署流程定义
- Deployment deployment = processEngine.getRepositoryService()//
- .createDeployment()//创建部署对象
- .addInputStream("exclusiveGateWay.bpmn", inputStreamBpmn)//部署加载资源文件
- .addInputStream("exclusiveGateWay.png", inputStreampng)//
- .deploy();
- System.out.println("部署ID:"+deployment.getId());
- //启动流程实例
- ProcessInstance pi = processEngine.getRuntimeService()//
- .startProcessInstanceByKey("exclusiveGateWay");//使用流程定义的key的最新版本启动流程
- System.out.println("流程实例ID:"+pi.getId());
- System.out.println("流程定义的ID:"+pi.getProcessDefinitionId());
- }
三、查看个人任务
- /**查询我的个人任务*/
- @Test
- public void findPersonalTaskList(){
- //任务办理人
- String assignee = "王小五";
- List<Task> list = processEngine.getTaskService()//
- .createTaskQuery()//
- .taskAssignee(assignee)//个人任务的查询
- .list();
- if(list!=null && list.size()>0){
- for(Task task:list){
- System.out.println("任务ID:"+task.getId());
- System.out.println("任务的办理人:"+task.getAssignee());
- System.out.println("任务名称:"+task.getName());
- System.out.println("任务的创建时间:"+task.getCreateTime());
- System.out.println("流程实例ID:"+task.getProcessInstanceId());
- System.out.println("#######################################");
- }
- }
- }
四、完成任务
- /**完成任务*/
- @Test
- public void completeTask(){
- //任务ID
- String taskId = "3904";
- //完成任务的同时,设置流程变量,让流程变量判断连线该如何执行
- Map<String, Object> variables = new HashMap<String, Object>();
- variables.put("money", 800);
- processEngine.getTaskService()//
- .complete(taskId,variables);
- System.out.println("完成任务:"+taskId);
- }
总结:
一个排他网关对应一个以上的顺序流,由排他网关流出的顺序流都有个conditionExpression元素,在内部维护
返回boolean类型的决策结果。决策网关只会返回一条结果。当流程执行到排他网关时,流程引擎会自动检索网关出
口,从上到下检索如果发现第一条决策结果为true或者没有设置条件的(默认为成立),则流出。如果没有任何一个出
口符合条件,则抛出异常使用流程变量,设置连线的条件,并按照连线的条件执行工作流,如果没有条件符合的条
件,则一默认的连线离开。
