基于OpenCV的火焰检测（三）——HSI颜色判据
上文向大家介绍了如何用最简单的RGB判据来初步提取火焰区域，现在我要给大家分享的是一种更加直观的判据——HSI判据。
为什么说HSI判据是更加直观的判据呢？老规矩，先介绍一下HSI色彩模型：
HSI颜色模型用H、S、I三参数描述颜色特性，其中：
H表示颜色的色调，它表示人的感官对不同颜色的感受，如红色、绿色、蓝色等，它也可表示一定范围的颜色，如暖色、冷色等。
H的单位是°，代表与红轴的角度。
S表示颜色的饱和度，纯光谱色是完全饱和的，加入白光会稀释饱和度。饱和度越大，颜色看起来就会越鲜艳。
I对应成像亮度和图像灰度。
HSI模型的建立基于两个重要的事实： ① I分量与图像的彩色信息无关；② H和S分量与人感受颜色的方式是紧密相联的。
这些特点使得HSI模型非常适合彩色特性检测与分析。

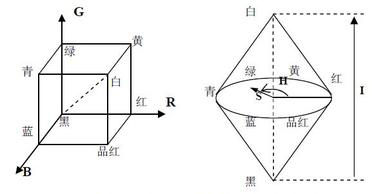

对比一下RGB和HSI模型：

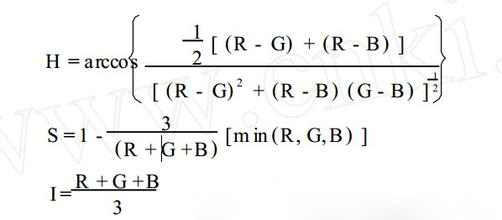

得出由RGB模型转化为HSI模型的公式：
假设R、G、B分量已经归一化到[0,1]，那么求出来的S分量和I分量的值也会被归一化到[0,1]。当S分量为0的时候，对应的H分量也应该为0。
用OpenCV1.0可以根据上面的公式和条件写出模型转化函数的代码：int cvBGR2HSI(IplImage*img_bgr, IplImage*img_hsi){
if (img_bgr == NULL || img_hsi == NULL){
printf("func cvBGR2HSI Error:\n");
printf("img_bgr == NULL || img_hsi == NULL\n");
return -1;
}
if (img_bgr->nChannels != 3 || img_hsi->nChannels != 3){
printf("func cvBGR2HSI Error:\n");
printf("img_bgr->nChannels != 3 || img_hsi->nChannels != 3\n");
return -1;
}
double eps = 1.111e-016;
double pi = 3.1416;
double num = 0;
double den = 0;
double theta = 0;
double R, G, B, H, S, I;
for (int i = 0; i < img_bgr->height; i++){
uchar*ptr1 = (uchar*)(img_bgr->imageData + i*img_bgr->widthStep);
uchar*ptr2 = (uchar*)(img_hsi->imageData + i*img_hsi->widthStep);
for (int j = 0; j < img_bgr->width; j++){
R = double(ptr1[3 * j + 2]) / 255.0;
G = double(ptr1[3 * j + 1]) / 255.0;
B = double(ptr1[3 * j + 0]) / 255.0;
num = 0.5*((R - G) + (R - B));
den = sqrt((R - G)*(R - G) + (R - B)*(G - B));
theta = acos(num / (den + eps));
H = theta;
if (B>G){
H = 2 * pi - H;
}
H = H / (2 * pi);
num = min(min(R, G), B);
den = R + G + B;
if (den < eps){
den = eps;
}
S = 1 - 3 * num / den;
if (S < eps){
H = 0;
}
I = (R + G + B) / 3.0;
ptr2[3 * j + 0] = H * 360;
ptr2[3 * j + 1] = S * 255;
ptr2[3 * j + 2] = I * 255;
}
}
return 0;
}
在代码中要注意的是在OpenCV中RGB三通道的排列顺序：先存放B分量，再存放G分量，最后才是R分量，这与MATLAB里面的规则是不同的。
有了模型转化函数之后，我们就可以在HSI色彩模型内使用HSI判据了。HSI判据很简单，也很直观，它的规则是每个分量设定两个阈值，满足
阈值条件的置1，不满足的置0。具体表达式如下：
H_min < H < H_max AND
S_min < S < S_max AND
I_min < I < I_max
在OpenCV1.0中可以轻松写出上面的代码：int cvHSI_CHK(IplImage*img_hsi, IplImage*hsi_chk, int H_min, int H_max, int S_min, int S_max, int I_min, int I_max)
{
if (img_hsi == NULL || hsi_chk == NULL){
printf("func cvHSI_CHK Error:\n");
printf("img_hsi == NULL || hsi_chk == NULL)\n");
return -1;
}
if (img_hsi->nChannels != 3 || hsi_chk->nChannels != 1){
printf("func cvHSI_CHK Error:\n");
printf("img_hsi->nChannels != 3 || hsi_chk->nChannels != 1)\n");
return -1;
}
CvSize size = cvGetSize(img_hsi);
IplImage*H = cvCreateImage(size, 8, 1);
IplImage*S = cvCreateImage(size, 8, 1);
IplImage*I = cvCreateImage(size, 8, 1);
IplImage*mask = cvCreateImage(size, 8, 1);
cvSplit(img_hsi, H, S, I, NULL);
cvCmpS(H, H_min, mask, CV_CMP_GE);
cvCmpS(H, H_max, H, CV_CMP_LE);
cvMul(H, mask, H);
cvCmpS(S, S_min, mask, CV_CMP_GE);
cvCmpS(S, S_max, S, CV_CMP_LE);
cvMul(S, mask, S);
cvCmpS(I, I_min, mask, CV_CMP_GE);
cvCmpS(I, I_max, I, CV_CMP_LE);
cvMul(I, mask, I);
cvMul(H, S, H);
cvMul(H, I, hsi_chk);
cvConvertScale(hsi_chk, hsi_chk, 1.0 / 255);
cvReleaseImage(&H);
cvReleaseImage(&S);
cvReleaseImage(&I);
cvReleaseImage(&mask);
return 0;
}
根据实验经验，博主给出一组参考阈值：
H_min = 0 H_max = 60
S_min = 20 S_max = 100
I_min = 100 I_max = 255
参考上面给出的色相环可以轻松设定H分量的两个阈值，如果是想要检测其他颜色的火焰，可以根据需要做修改。
S分量的阈值较小，这与火焰所处的环境有关，若是在露天较明亮的地方检验，则需要调低一点；若在室内较暗的地方检验，则需要调高一点。
I分量的阈值较大，依据这么一个先验知识：火焰是会发光的。

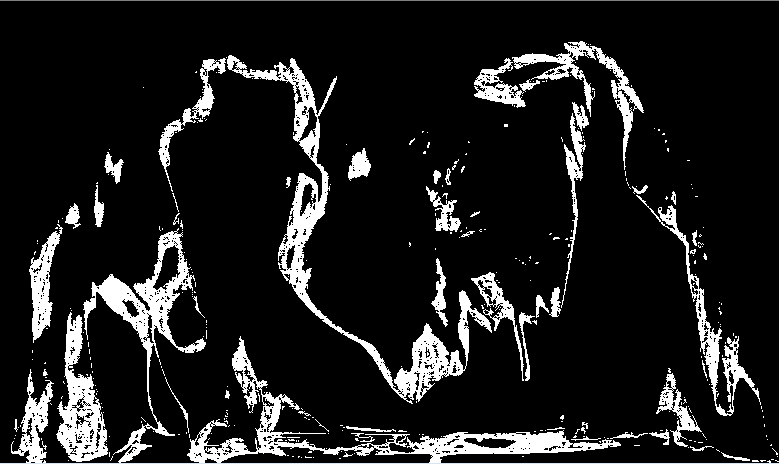

最后，我们代入参考阈值检验一下图片看看效果如何：
我们可以看出，火焰的基本轮廓都提取出来了。若大家想要把整个区域都提取出来，可以自行尝试其它阈值。
