11-误差反向传播法（二）——层的实现

文章目录

• • • 一、简单层的实现
    • • 乘法层的实现
      • 加法层的实现
    • 二、激活函数层的实现
    • • ReLU层
      • sigmoid层

一、简单层的实现

乘法节点对应的层称作乘法层；加法节点对应的层称为加法层。

层的实现有2个共通的接口（或方法）：

• farward()：正向传播
• backward()：反向传播

乘法层的实现

例：$z=xy$

class MulLayer:
    def __init__(self):
        self.x = None
        self.y = None

    def forward(self, x, y):   #正向传播
        self.x = x
        self.y = y
        out = x * y
        return out

    def backward(self, dout):  #反向传播
        dx = self.y * dout
        dy = self.x * dout
        return dx,dy

3个问题：

1. 买5斤水果，每斤10元，共需多少元?
2. 每斤多卖1元，最后需比原来多付多少钱？
3. 多买1斤，最后需比原来多付多少钱？

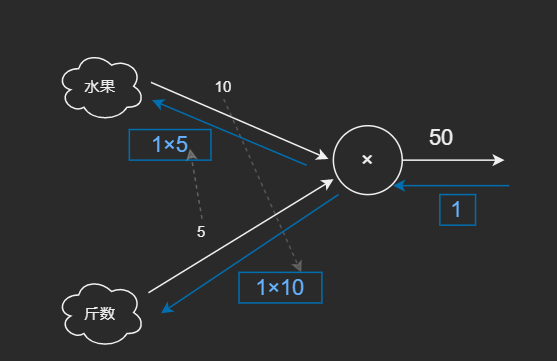

这些问题很简单，用计算图表示如下：

买5斤水果，每斤10元，共需50元；

可以看到，每斤水果多卖1元，最后需比原来多付5元；（看蓝色部分）

多买1斤，最后需比原来多付10元钱；（看蓝色部分）

用上面的乘法层来计算：

mul = MulLayer()
sum = mul.forward(10,5)    #每斤10元，买5斤
dx, dy = mul.backward(1)

print('总共需要{}元'.format(sum))
print('每斤多卖1元，最后需要多付{}元'.format(dx))
print('多买1斤，最后需要多付{}元'.format(dy))

输出：

总共需要50元
每斤多卖1元，最后需要多付5元
多买1斤，最后需要多付10元

加法层的实现

例：$z=x+y$

class AddLayer:
    def __init__(self):
        pass

    def forward(self, x, y):
        return x + y

    def backward(self,dout):
        dx = dout * 1
        dy = dout * 1
        return dx, dy


二、激活函数层的实现

ReLU层

回顾一下 ReLU 函数：
$$y=\{\begin{array}{l}x,x>0\\ 0,x\le 0\end{array}$$
对ReLU函数求偏导：
$$\frac{\partial y}{\partial x}=\{\begin{array}{l}1,x>0\\ 0,x\le 0\end{array}$$
观察ReLU函数的偏导数，可知，当正向传播x>0时，则反向传播会将上游的值原封不动地输出到下游；当x≤0时，则反向传给下游的信号将停止传递（即变为0）。

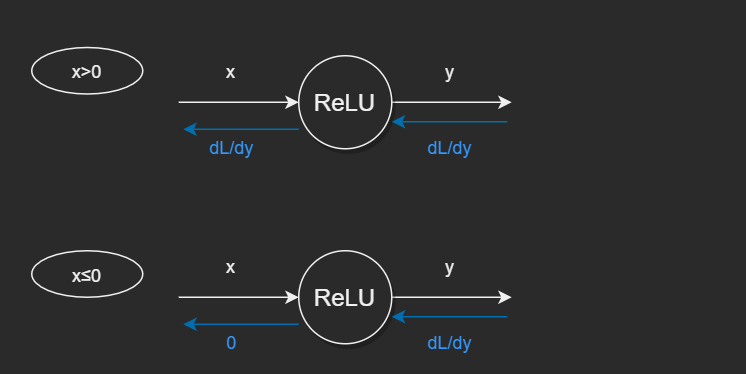

用计算图表示如下：

代码如下：

class Relu:
    def __init__(self):
        self.mask = None

	def forward(self,x):
        self.mask = x <= 0 #返回一个 bool型的array
        out = x.copy()
        out[self.mask] = 0  #把小于等于0的数都换成0
        return out

    def backward(self, dout):
        dout[self.mask] = 0
        dx = dout
        return dx


sigmoid层

sigmoid函数：
$$y=\frac{1}{1+e^{-x}}$$
对sigmoid函数求导，得：
$$\frac{\partial L}{\partial x}=\frac{\partial L}{\partial y}\frac{\partial y}{\partial x}=\frac{\partial L}{\partial y}\frac{e^{-x}}{y^2}=\frac{\partial L}{\partial y}y(1-y)$$

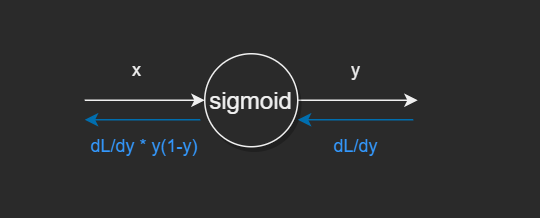

用计算图表示为：

代码如下：

class Sigmoid:
    def __init__(self):
        self.y = None

	def forward(self, x):
        out = 1/(1+np.exp(-x))
        self.y = out
        return out

    def backward(self,dout):
        dx = dout * self.y*(1 - self.y)
        return dx
