2020-10-14STM32 波特率

波特率寄存器：USART_BRR

串口的时钟源：fck

串口的时钟源fck进行分频的系数：USARTDIV

USART 1的时钟来源于APB2

USART 2-5的时钟来源于APB1

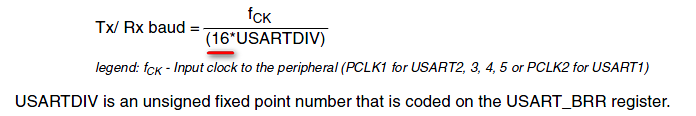

STM32波特率寄存器USART_BRR，如下：







 知道了波特率和fck时钟频率的大小，那么通过上式便可以计算出USARTDIV的具体大小，然后再通过USART的值大小对波特率寄存器进行设置。

 将整数部分m（27 = 0x1B）直接写入USART_BRR的后12位部分；将小数部分n乘以16后得到的整数值（如0.75 x 16 = 12 = 0xC）写入USART_BRR前4位部分,最后USART_BRR的值为0x1BC。

在数据的传输中，信号可能受到一些干扰而产生一些抖动，如下图。如果接收端只对这些信号数据采样一次，那么它有可能采样到的是抖动的不准的数据，进而使数据传输不准确，

所以接收端在采样数据线上的数据，通常都要采样多次，然后通过比较获得准确的数据。

所以为什么在计算波特率的公式中要乘以16。
