Nginx的负载均衡 - 加权轮询 (Weighted Round Robin) 下篇

Nginx版本:1.9.1

我的博客:http://blog.csdn.net/zhangskd



上篇blog讲述了加权轮询算法的原理、以及负载均衡模块中使用的数据结构,接着我们来看看加权轮询算法的具体实现。



指令的解析函数



如果upstream配置块中没有指定使用哪种负载均衡算法,那么默认使用加权轮询。

也就是说使用加权轮询算法,并不需要特定的指令,因此也不需要实现指令的解析函数。

而实际上,和其它负载均衡算法不同(比如ip_hash),加权轮询算法并不是以模块的方式实现的,

而是作为Nginx框架的一部分。



初始化upstream块



在执行ngx_http_upstream_module的init main conf函数时,会遍历所有upstream配置块,调用它们

事先指定的初始化函数。对于一个upstream配置块,如果没有指定初始化函数,则调用加权轮询算法

提供的upstream块初始化函数 - ngx_http_upstream_init_round_robin。



来看下ngx_http_upstream_module。

ngx_http_module_t ngx_http_upstream_module_ctx = {
    ...
    ngx_http_upstream_init_main_conf, /* init main configuration */
    ...
};
static char *ngx_http_upstream_init_main_conf(ngx_conf_t *cf, void *conf)
{
    ...
    /* 数组的元素类型是ngx_http_upstream_srv_conf_t */
    for (i = 0; i < umcf->upstreams.nelts; i++) {
        /* 如果没有指定upstream块的初始化函数,默认使用round robin的 */
        init = uscfp[i]->peer.init_upstream ? uscfp[i]->peer.init_upstream :
                        ngx_http_upstream_init_round_robin;

        if (init(cf, uscfp[i] != NGX_OK) {
            return NGX_CONF_ERROR;
        }
    }
    ...
}

ngx_http_upstream_init_round_robin做的工作很简单:

指定请求的负载均衡初始化函数,用于初始化per request的负载均衡数据。

创建和初始化后端集群、备份集群。

ngx_int_t ngx_http_upstream_init_round_robin (ngx_conf_t *cf, ngx_http_upstream_srv_conf_t *us)
{
    ngx_url_t u;
    ngx_uint_t i, j, n, w;
    ngx_http_upstream_server_t *server;
    ngx_http_upstream_rr_peer_t *peer, **peerp;
    ngx_http_upstream_rr_peers_t *peers, *backup;

    /* 指定请求的负载均衡初始化函数,用于初始化per request的负载均衡数据 */
    us->peer.init = ngx_http_upstream_init_round_robin_peer;

    /* upstream配置块的servers数组,在解析配置文件时就创建好了 */
    if (us->servers) {
        server = us->servers->elts;
        n = 0;
        w = 0;

        /* 数组元素类型为ngx_http_upstream_server_t,对应一条server指令 */
        for (i = 0; i < us->servers->nelts; i++) {
            if (server[i].backup)
                continue;

            n += server[i].naddrs; /* 所有后端服务器的数量 */
            w += server[i].naddrs * server[i].weight; /* 所有后端服务器的权重之和 */
        }

        if (n == 0) { /* 至少得有一台后端吧 */
            ...
            return NGX_ERROR;
        }


        /* 创建一个后端集群的实例 */
        peers = ngx_pcalloc(cf->pool, sizeof(ngx_http_upstream_rr_peers_t));
        ...

        /* 创建后端服务器的实例,总共有n台 */
        peer = ngx_pcalloc(cf->pool, sizeof(ngx_http_upstream_rr_peer_t) * n);
        ...

        /* 初始化集群 */
        peers->single = (n == 1); /* 是否只有一台后端 */
        peers->number = n; /* 后端服务器的数量 */
        peers->weight = (w != n); /* 是否使用权重 */
        peers->total_weight = w; /* 所有后端服务器权重的累加值 */
        peers->name = &us->host; /* upstream配置块的名称 */

        n = 0;
        peerp = &peers->peer;

        /* 初始化代表后端的结构体ngx_http_upstream_peer_t.
         * server指令后跟的是域名的话,可能对应多台后端.
         */
        for(i = 0; i < us->servers->nelts; i++) {
            if (server[i].backup)
                continue;

            for (j = 0; j < server[i].naddrs; j++) {
                peer[n].sockaddr = server[i].addrs[j].sockaddr; /* 后端服务器的地址 */
                peer[n].socklen = server[i].addrs[j].socklen; /* 地址的长度*/
                peer[n].name = server[i].addrs[j].name; /* 后端服务器地址的字符串 */
                peer[n].weight = server[i].weight;  /* 配置项指定的权重,固定值 */
                peer[n].effective_weight = server[i].weight; /* 有效的权重,会因为失败而降低 */
                peer[n].current_weight = 0; /* 当前的权重,动态调整,初始值为0 */
                peer[n].max_fails = server[i].max_fails; /* "一段时间内",最大的失败次数,固定值 */
                peer[n].fail_timeout = server[i].fail_timeout; /* "一段时间"的值,固定值 */
                peer[n].down = server[i].down; /* 服务器永久不可用的标志 */
                peer[n].server = server[i].name; /* server的名称 */

                /* 把后端服务器组成一个链表,第一个后端的地址保存在peers->peer */
                *peerp = &peer[n];
                peerp = &peer[n].next;
                n++;
            }
        }

        us->peer.data = peers; /* 保存后端集群的地址 */
    }

    /* backup servers */
    /* 创建和初始化备份集群,peers->next指向备份集群,和上述流程类似,不再赘述 */
    ...
    /* an upstream implicitly defined by proxy_pass, etc. */
    /* 如果直接使用proxy_pass指令,没有定义upstream配置块 */
    if (us->port == 0) {
        ...
        return NGX_ERROR;
    }

    ngx_memzero(&u, sizeof(ngx_url_t));
    u.host = us->host;
    u.port = us->port;

    /* 根据URL解析域名 */
    if (ngx_inet_resolve_host(cf->pool, &u) != NGX_OK) {
        ...
        return NGX_ERROR;
    }

    n = u.naddrs; /* 共有n个后端 */
    /* 接下来创建后端集群,并进行初始化,和上述流程类似,这里不再赘述 */
    ...
    return NGX_OK;
}



初始化请求的负载均衡数据



当收到一个请求后,一般使用的反向代理模块(upstream模块)为ngx_http_proxy_module,

其NGX_HTTP_CONTENT_PHASE阶段的处理函数为ngx_http_proxy_handler,在初始化upstream机制的

函数ngx_http_upstream_init_request中,调用在第二步中指定的peer.init,主要用于:

创建和初始化该请求的负载均衡数据块

指定r->upstream->peer.get,用于从集群中选取一台后端服务器(这是我们最为关心的)

指定r->upstream->peer.free,当不用该后端时,进行数据的更新(不管成功或失败都调用)

指定r->upstream->peer.tries,请求最多允许尝试这么多个后端

ngx_int_t ngx_http_upstream_init_round_robin_peer(ngx_http_request_t *r, ngx_http_upstream_srv_conf_t *us)
{
    ngx_uint_t n;
    ngx_http_upstream_rr_peer_data_t *rrp;

    /* 创建请求的负载均衡数据块 */
    rrp = r->upstream->peer.data;
    if (rrp == NULL) {
        rrp = ngx_palloc(r->pool, sizeof(ngx_http_upstream_rr_peer_data_t));
        if (rrp == NULL)
            return NGX_ERROR;

        r->upstream->peer.data = rrp; /* 保存请求负载均衡数据的地址 */
    }

    rrp->peers = us->peer.data; /*  upstream块的后端集群 */
    rrp->current = NULL;

    n = rrp->peers->number; /* 后端的数量 */
    /* 如果存在备份集群,且其服务器数量超过n */
    if (rrp->peers->next && rrp->peers->next->number > n) {
        n = rrp->peers->next->number;
    }

    /* rrp->tried指向后端服务器的位图,每一位代表一台后端的状态,0表示可用,1表示不可用。
     * 如果后端数较少,直接使用rrp->data作为位图。如果后端数较多,则需要申请一块内存。
      */
    if (n <= 8 *sizeof(uintptr_t)) {
        rrp->tried = &rrp->data;
        rrp->data = 0;
    } else {
        n = ( n + (8 * sizeof(uintptr_t) - 1)) / (8 * sizeof(uintptr_t)); /* 向上取整 */
        rrp->tried = ngx_pcalloc(r->pool, n * sizeof(uintptr_t));
        if (rrp->tried == NULL) {
            return NGX_ERROR;
        }
    }

    r->upstream->peer.get = ngx_http_upstream_get_round_robin_peer; /* 指定peer.get,用于从集群中选取一台后端服务器 */
    r->upstream->peer.free = ngx_http_upstream_free_round_robin_peer; /* 指定peer.free,当不用该后端时,进行数据的更新 */
    r->upstream->peer.tries = ngx_http_upstream_tries(rrp->peers); /* 指定peer.tries,是请求允许尝试的后端服务器个数 */
    ...
    return NGX_OK;
}

#define ngx_http_upstream_tries(p) ((p)->number + ((p)->next ? (p)->next->number : 0))



选取一台后端服务器



一般upstream块中会有多台后端,那么对于本次请求,要选定哪一台后端呢?

这时候第三步中r->upstream->peer.get指向的函数就派上用场了:

采用加权轮询算法,从集群中选出一台后端来处理本次请求。 选定后端的地址保存在pc->sockaddr,pc为主动连接。

函数的返回值:

NGX_DONE:选定一个后端,和该后端的连接已经建立。之后会直接发送请求。

NGX_OK:选定一个后端,和该后端的连接尚未建立。之后会和后端建立连接。

NGX_BUSY:所有的后端(包括备份集群)都不可用。之后会给客户端发送502(Bad Gateway)。

ngx_int_t ngx_http_upstream_get_round_robin_peer(ngx_peer_connection_t *pc, void *data)
{
    ngx_http_upstream_rr_peer_data_t  *rrp = data; /* 请求的负载均衡数据 */

    ngx_int_t                      rc;
    ngx_uint_t                     i, n;
    ngx_http_upstream_rr_peer_t   *peer;
    ngx_http_upstream_rr_peers_t  *peers;
    ...
    pc->cached = 0;
    pc->connection = NULL;

    peers = rrp->peers; /* 后端集群 */
    ...
    /* 如果只有一台后端,那就不用选了 */
    if (peers->single) {
        peer = peers->peer;
        if (peer->down)
            goto failed;

        rrp->current = peer;

    } else {
        /* there are several peers */
        /* 调用ngx_http_upstream_get_peer来从后端集群中选定一台后端服务器 */
        peer = ngx_http_upstream_get_peer(rrp);

        if (peer == NULL)
            goto failed;
        ...
    }

    /* 保存选定的后端服务器的地址,之后会向这个地址发起连接 */
    pc->sockaddr = peer->sockaddr;
    pc->socklen = peer->socklen;
    pc->name = &peer->name;

    peer->conns++; /* 增加选定后端的当前连接数 */
    ...
    return NGX_OK;

failed:
    /* 如果不能从集群中选取一台后端,那么尝试备用集群 */
    if (peers->next) {
        ...
        rrp->peers = peers->next;
        n = (rrp->peers->number + (8 * sizeof(uintptr_t) - 1))
                / (8 * sizeof(uintptr_t));
        for (i = 0; i < n; i++)
             rrp->tried[i] = 0;

        /* 重新调用本函数 */
        rc = ngx_http_upstream_get_round_robin_peer(pc, rrp);

        if (rc != NGX_BUSY)
            return rc;
    }

    /* all peers failed, mark them as live for quick recovery */
    for (peer = peers->peer; peer; peer = peer->next) {
        peer->fails = 0;
    }
    pc->name = peers->name;
    return NGX_BUSY;
}

ngx_http_upstream_get_peer用于从集群中选取一台后端服务器。

static ngx_http_upstream_rr_peer_t *ngx_http_upstream_get_peer(ngx_http_upstream_rr_peer_data_t *rrp)
{
    time_t                        now;
    uintptr_t                     m;
    ngx_int_t                     total;
    ngx_uint_t                    i, n, p;
    ngx_http_upstream_rr_peer_t  *peer, *best;

    now = ngx_time();
    best = NULL;
    total = 0;
    ...

    /* 遍历集群中的所有后端 */
    for (peer = rrp->peers->peer, i = 0;
         peer;
         peer = peer->next, i++)
    {

        n = i / (8 * sizeof(uintptr_t));
        m = (uintptr_t) 1 << i % (8 * sizeof(uintptr_t));


        /* 检查该后端服务器在位图中对应的位,为1时表示不可用 */
        if (rrp->tried[n] & m)
            continue;

        /* 永久不可用的标志 */
        if (peer->down)
            continue;

       /* 在一段时间内,如果此后端服务器的失败次数,超过了允许的最大值,那么不允许使用此后端了 */
       if (peer->max_fails
            && peer->fails >= peer->max_fails
            && now - peer->checked <= peer->fail_timeout)
            continue;

        peer->current_weight += peer->effective_weight; /* 对每个后端,增加其当前权重 */
        total += peer->effective_weight; /* 累加所有后端的有效权重 */

        /* 如果之前此后端发生了失败,会减小其effective_weight来降低它的权重。
         * 此后在选取后端的过程中,又通过增加其effective_weight来恢复它的权重。
         */
        if (peer->effective_weight < peer->weight)
            peer->effective_weight++;

        /* 选取当前权重最大者,作为本次选定的后端 */
        if (best == NULL || peer->current_weight > best->current_weight) {
            best = peer;
            p = i;
        }
    }

    if (best == NULL) /* 没有可用的后端 */
        return NULL;

    rrp->current = best; /* 保存本次选定的后端 */

    n = p / (8 * sizeof(uintptr_t));
    m = (uintptr_t) 1 << p % (8 * sizeof(uintptr_t));

    /* 对于本次请求,如果之后需要再次选取后端,不能再选取这个后端了 */
    rrp->tried[n] |= m;

    best->current_weight -= total; /* 选定后端后,需要降低其当前权重 */
    /* 更新checked时间 */
    if (now - best->checked > best->fail_timeout)
        best->checked = now;

    return best;
}



释放一台后端服务器



当不再使用一台后端时,需要进行收尾处理,比如统计失败的次数。

这时候会调用第三步中r->upstream->peer.get指向的函数。函数参数state的取值:

0,请求被成功处理

NGX_PEER_FAILED,连接失败

NGX_PEER_NEXT,连接失败,或者连接成功但后端未能成功处理请求



一个请求允许尝试的后端数为pc->tries,在第三步中指定。当state为后两个值时:

如果pc->tries不为0,需要重新选取一个后端,继续尝试,此后会重复调用r->upstream->peer.get。

如果pc->tries为0,便不再尝试,给客户端返回502错误码(Bad Gateway)。

void ngx_http_upstream_free_round_robin_peer(ngx_peer_connection_t *pc, void *data,
    ngx_uint_t state)
{
    ngx_http_upstream_rr_peer_data_t  *rrp = data; /* 请求的负载均衡数据 */
    time_t                       now;
    ngx_http_upstream_rr_peer_t  *peer;
    ...
    peer = rrp->current; /* 当前使用的后端服务器 */

    if (rrp->peers->single) {
        peer->conns--; /* 减少后端的当前连接数 */
        pc->tries = 0; /* 不能再继续尝试了 */
        return;
    }

    /* 如果连接后端失败了 */
    if (state & NGX_PEER_FAILED) {
        now = ngx_time();

        peer->fails++; /* 一段时间内,已经失败的次数 */
        peer->accessed = now; /* 最近一次失败的时间点 */
        peer->checked = now; /* 用于检查是否超过了“一段时间” */

        /* 当后端出错时,降低其有效权重 */
        if (peer->max_fails)
            peer->effective_weight -= peer->weight / peer->max_fails;


        /* 有效权重的最小值为0 */
        if (peer->effective_weight < 0)
            peer->effective_weight = 0;

    } else {
        /* mark peer live if check passed */
        /* 说明距离最后一次失败的时间点,已超过fail_timeout了,清零fails */
        if (peer->accessed < peer->checked)
            peer->fails = 0;
    }

    peer->conns--; /* 更新后端的当前连接数 */

    if (pc->tries)
        pc->tries--;  /* 对于一个请求,允许尝试的后端个数 */
}



判断后端是否可用



相关的变量的定义

ngx_uint_t fails; /* 一段时间内,已经失败的次数 */

time_t accessed; /* 最近一次失败的时间点 */

time_t checked; /* 用于检查是否超过了“一段时间” */

ngx_uint_t max_fails; /* 一段时间内,允许的最大的失败次数,固定值 */

time_t fail_timeout; /* “一段时间”的长度,固定值 */

ngx_http_upstream_get_peeer
    /* 在一段时间内,如果此后端服务器的失败次数,超过了允许的最大值,
      * 那么在此后的一段时间内不允许使用此后端了。
      */
    if (peer->max_fails && peer->fails >= peer->max_fails &&
        now - peer->checked <= peer->fail_timeout)
        continue;
    ...
    /* 选定本后端了 */
    if (now - best->checked > best->fail_timeout)
        best->checked = now;
ngx_http_upstream_free_round_robin_peer
    if (state & NGX_PEER_FAILED) {
        peer->fails++;
        peer->accessed = now;
        peer->checked = now;
        ...
    } else if (peer->accessed < peer->checked)
        peer->fails = 0;

相关变量的更新

accessed:释放peer时,如果发现后端出错了,则更新为now。

checked:释放peer时,如果发现后端出错了,则更新为now。选定该peer时,如果now - checked > fail_timeout,则更新为now。

fails:释放peer时,如果本次成功了且accessed < checked,说明距离最后一次失败的时间点,已超过fail_timeout了,清零fails。



上述变量的准备定义

fails并不是“一段时间内”的失败次数,而是两两间时间间隔小于“一段时间”的连续失败次数。

max_fails也不是“一段时间内”允许的最大失败次数,而是两两间的时间间隔小于“一段时间”的最大失败次数。

举例说明,假设fail_timeout为10s,max_fails为3。

10s内失败3次,肯定会导致接下来的10s不可用。

27s内失败3次,也可能导致接下来的10s不可用,只要3次失败两两之间的时间间隔为9s。

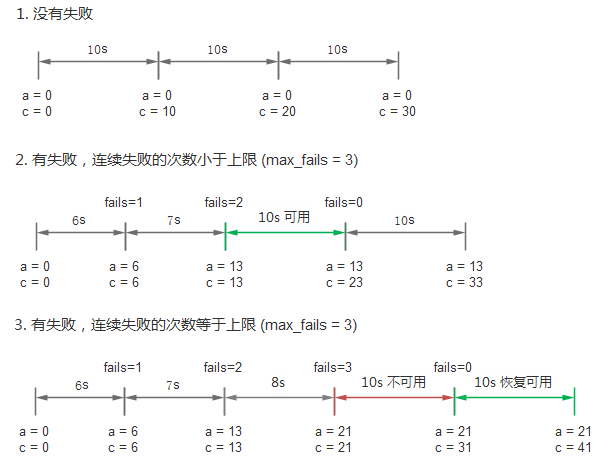

下图用来简要说明
