如何使用物联网低代码平台进行工作表管理？

工作表是AIRIOT物联网低代码平台的主要功能之一，主要用来自定义业务表单，实现数据同步及业务联动，可同步本地及网络数据库，实现平台数据及第三方系统数据同步。AIRIOT工作表管理方便，可根据实际情况自由创建工作表、修改工作表、制作工作表画面、进行数据同步等，工作表的基本功能包括基本信息设置、数据同步、画面设置和表定义。

工作表

1 添加工作表

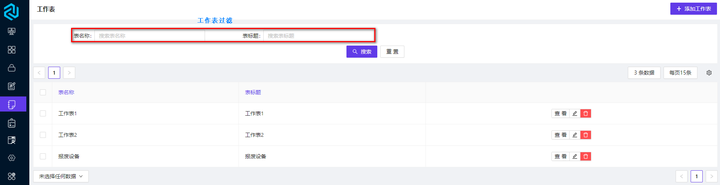

单击主菜单“工作表”，打开工作表管理页面，如图 5-1 所示，页面是已添加完成的工作表列表，点击相应的工作表查看按钮，可以查看工作表记录。单击右上角“+添加工作表”按钮，切换到添加工作表页面，如图 52 所示，添加工作表只需填写工作表基本信息，包括表名称和表标题，两者均为必填项。

表名称指工作表的名称，表名称输入格式可包含汉字、数值、特殊字符、字母。表名称最大长度为 256 个字符，超过 256 个字符后，输入框高亮，对用户进行提示，提示文字“不应多于 256 个字符”，用户删除部分字符后，高亮及文字提示消失。

表标题指查看工作表时显示的标题，表标题输入格式可包含汉字、数值、特殊字符、字母。表标题最大长度为 256 个字符，超过 256 个字符后，输入框高亮，对用户进行提示，提示文字“不应多于 256 个字符”，用户删除部分字符后，高亮及文字提示消失。

图 5-1

图 5-2

表名称和表标题一般根据业务功能填写，可一致，如“巡更记录表”，记录了巡更信息。表名称和表标题填写完成后，单击下方“保存”按钮，进入工作表编辑页面。

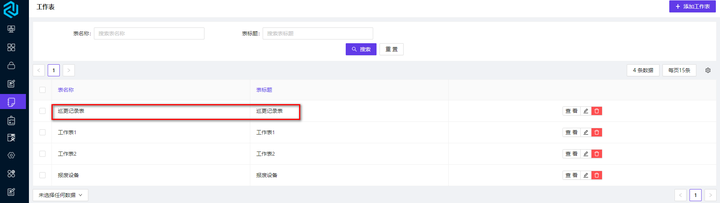

编辑完毕，点击保存，生成巡更记录表。

图 5-3

6.2 编辑工作表

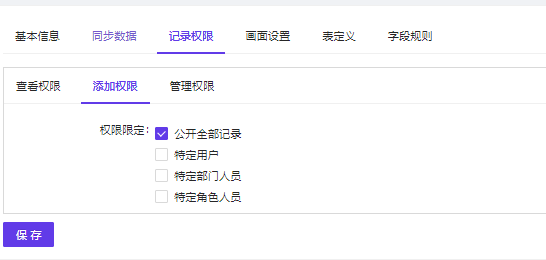

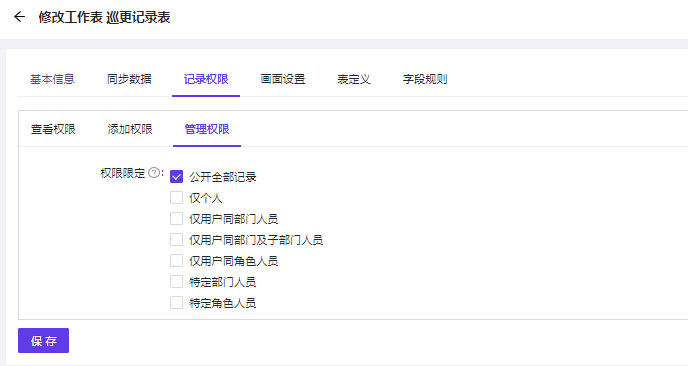

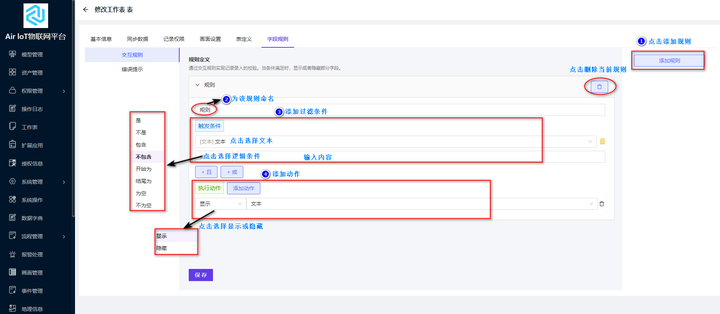

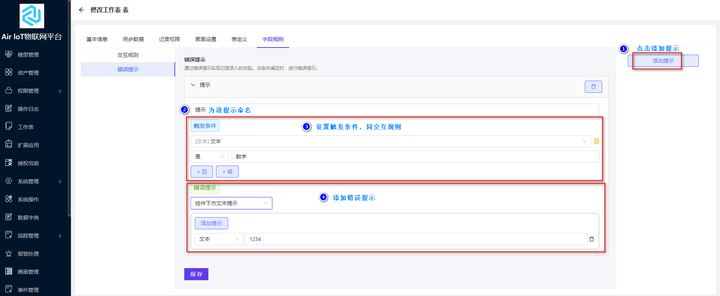

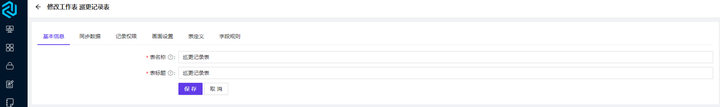

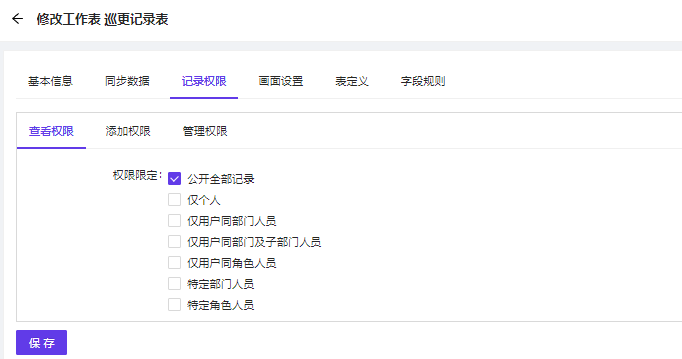

单击工作表右侧“修改”图标，切换到修改工作表页面，如图 5-4 所示，该页面可对工作表所有信息进行设置，包括基本信息、同步数据、画面设置、表定义和字段规则。单击“基本信息”、“同步数据”、“画面设置”、“表定义”或“字段规则”可对相应功能进行修改和设置。

图 5-4

6.3 添加工作表记录

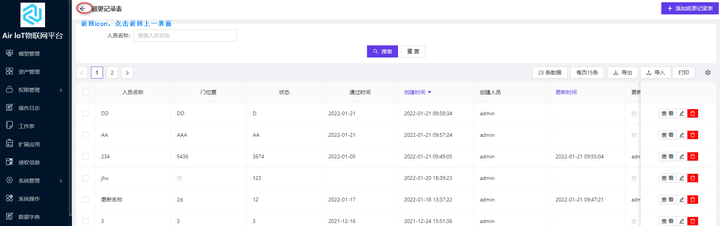

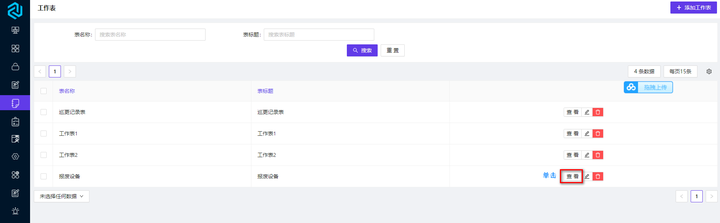

在工作表列表中，单击“查看”图标，可以查看该工作表，查看巡更记录表方法如图 5-5 所示.

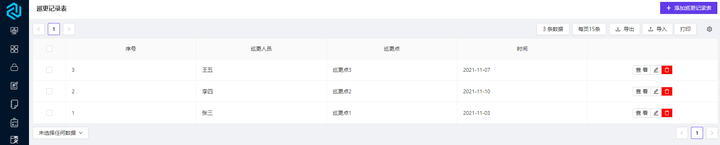

单击“查看”图标后页面切换至巡更记录表页面，如图 5-6 所示，该页面以列表形式显示了巡更记录表的数据。默认每页显示 15 条数据，单击“每页 15 条”图标可选择和自定义每页显示数据条数。

图 5-5

单击“导出”图标可导出数据，保存格式为“.xlsx”。单击“打印”图标可打印该表。单击“显示列”图标可勾选要显示的字段。

图 5-6

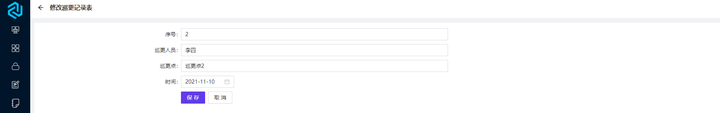

单击“+添加巡更记录表”按钮，切换至“添加巡更记录表”页面，可添加 1 条数据，添加巡更记录表页面如图 5-7 所示，填写完成后单击“保存”按钮，此时巡更记录表页面多了 1 条数据，如图 5-8 所示。

图 5-7

图 5-8

6.4 数据同步

AIRIOT 工作表除在平台工作表之间进行字段关联数据同步引用外，还可同步本地及第三方数据库数据，支持常用数据库，包括 MySQL、PostgreSQL、SQLite3、Oracle 和 SQLServer 等。下面以 MySQL 为例介绍工作表数据同步的实现。

6.4.1 MySQL 数据库基础

数据库是按照某种数据结构对数据进行组织、存储和管理的容器。MySQL 是最流行的关系型数据库管理系统之一，通过 MySQL，数据库用户可以轻松地实现数据库容器中各种数据库对象的访问，如增、删、改、查等操作，并可以轻松地完成数据库的维护工作，如备份、恢复、修复等。

下面以 Windows 10 系统的 MySQL 数据库为例介绍数据同步功能。

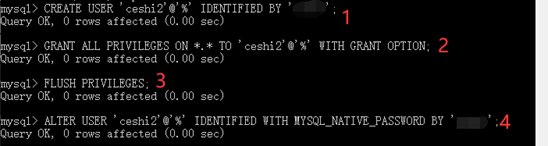

本书对数据库的安装不再介绍，默认用户已安装完成 MySQL 数据库，创建用户并授权操作如图 59 所示，共 4 个步骤。

(1) 创建用户：命令为“CREATE USER '用户名' @ 'IP' IDENTIFIED BY '密码';”，IP 为%表示允许所有 IP 登录。

(2) 授权：授予所有权限命令为“GRANT ALL PRIVILEGES ON *.* TO '用户名' @ '%' WITH GRANT OPTION;”。

(3) 刷新权限：更新权限后须刷新权限，命令为“FLUSH PRIVILEGES;”。

(4) 更改密码方式：远程登录须更改密码方式，命令为“ALTER USER '用户名' @ '%' IDENTIFIED WITH MYSQL_NATIVE_PASSWORD BY '密码';”。

此时，局域网内任何 IP 均可通过新用户和密码登录数据库，并具有所有操作权限。

图 5-9

Navicat Premium 是一款数据库管理工具，用户可以以单一程式同时连线到 MySQL、SQLite、Oracle、MariaDB、Mssql、及 PostgreSQL 数据库，让管理不同类型的数据库更加方便。本书利用 Navicat Premium 进行数据库管理。Navicat Premium 安装简单，本书不再对安装进行介绍。

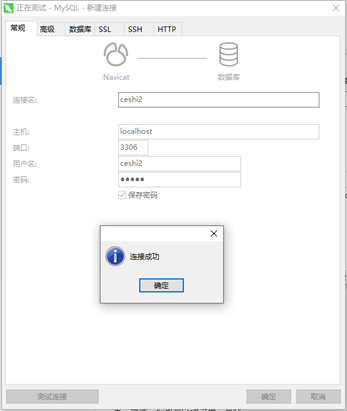

(1) 链接数据库：打开 Navicat Premium 软件，单击“文件”à“新建连接”à“MySQL…”弹出新建连接界面，如图5-10所示。填完信息后单击“测试连接”按钮，弹出“连接成功”提示。单击“连接成功”提示中“确定”按钮，返回新建连接界面，单击界面下方“确定”按钮，退出新建连接界面，此时Navicat Premium主界面左侧显示已连接的数据库，表示成功连接数据库。此时尚未打开数据库（图标为灰色），双击已连接的数据库，可打开数据库（图标为绿色）。

图 5-10

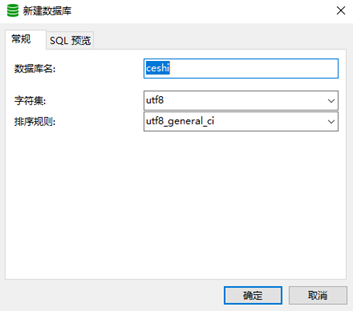

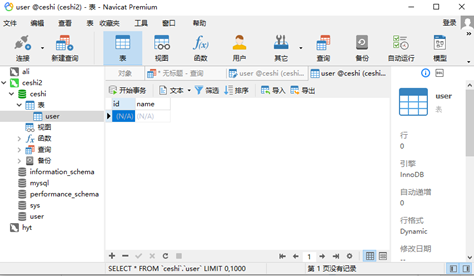

(2) 新建数据库：选中打开的数据库，按步骤“右键”à单击“新建数据库”，打开新建数据库界面，如图 5-11 所示，填写完信息后单击“确定”按钮，退出新建数据库界面，返回 Navicat Premium 主界面，如图 5-12 所示。在 ceshi2 下多出数据库 ceshi，可对其进行新建表、查询、增、删、查、改等操作，本例中新建了一个表，表名为 user，有 id 和 name 两个字段。

图 5-11

图 5-12

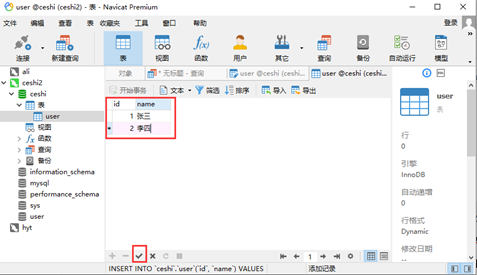

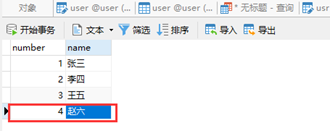

(3) 插入数据：单击界面左下角“+”图标，可插入数据，如图 5-13 所示，各字段信息填完后，单击“√”图标，完成该数据插入。在新建数据库及表时，字符集均为“utf8”，字符规则均为“utf8_general_ci”，方可输入汉字，否则输入汉字时会报错。

图 5-13

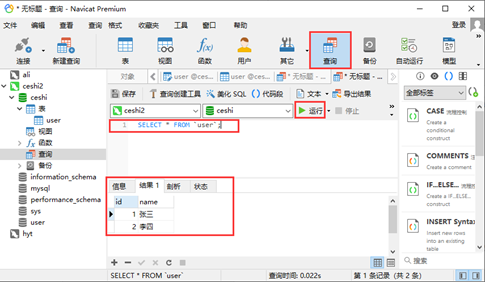

(4) 查询数据：根据步骤单击“查询”à单击“新建查询”à输入“指令”à单击“运行”可查询数据，查询结果显示界面下方，如图 5-14 所示。

图 5-14

6.4 数据同步

1. 添加工作表

添加一个新的“用户”工作表，用来同步 MySQL 数据库中的用户信息。

(1) 基本信息

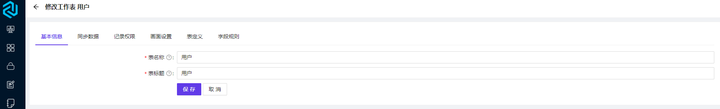

“用户”工作表的基本信息如图 5-15 所示，表名称为“用户”，表标题为“用户”。

图 5-15

(2) 表定义中的控件与系统模型管理中属性设置页面控件定义相同，详情见系统模型管理中属性设置页面控件解释。

(3) 同步数据

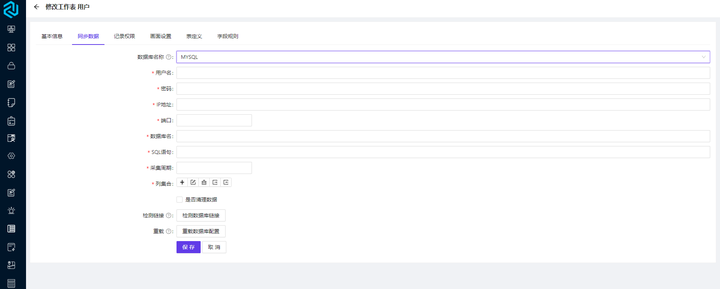

同步数据配置如图 5-18 所示。

1) 关系库名称：关系库名称为下拉列表，选项包括 MYSQL、POSTGRE、SQLITE3、ORACLE 和 SQLSERVER，分别对应 MySQL、PostgreSQL、SQLite3、Oracle 和 SQLServer 五种数据库。这里选择 MYSQL。

2) 用户名和密码：用户名和密码为要同步数据库的用户名和密码。

3) IP 地址：IP 地址为要同步数据库的 IP 地址。

4) 端口：端口为要同步数据库的端口，一般数据库安装时默认端口为 3306。

5) 数据库名：数据库名为要同步数据库的名字。

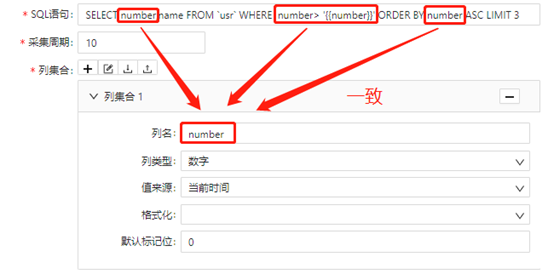

6) SQL 语句：用于获取数据库中数据，采用 SELECT 语句，遵循相应数据库规范，MySQL 中推荐格式为“SELECT 字段 1,字段 2,……,字段n FROM `表名` WHERE 字段1 > '{{字段1}}' ORDER BY 字段1 ASC LIMIT 3”。其中“`表名`”两端为反单引号，“'{{字段1}}'”两端为单引号，“ORDER BY 字段1 ASC”表示按字段1升序获取，“DESC”为降序，“LIMIT 3”为一次获取的最大数据条数。本例中为“SELECT number,name FROM `usr` WHERE number> '{{number}}' ORDER BY number ASC LIMIT 3”，表示从usr表中获取number和name两个字段，规则为number大于AIRIOT中number时一次最多获取3条数据，数据按number升序排序。

7) 采集周期：采集周期为同步数据的时间间隔，单位为 s，这里为 10s。

8) 列集合：列集合与 SQL 语句对应，用于设置获取规则，列集合配置如图 5-4 所示。列名“number”与 SQL 语句中及表定义（图 5-19) 中序号的“key”一致。

9) 检测链接：用于检测数据库是否成功链接，单击“检测数据库链接”按钮，弹出链接结果提示，成功为，否则为链接失败，用户名、密码、IP 地址等设置错误均会导致链接失败。
