【SpringMVC架构】SpringMVC入门实例,解析工作原理(二)
上篇博文,我们简单的介绍了什么是SpringMVC,这篇博文,我们搭建一个简单SpringMVC的环境,使用非注解形式实现一个HelloWorld实例,从简单入手,逐步深入。
环境准备
我们需要有基本的java环境,下面只是简单的罗列,不再详细的介绍。
- jdk1.6以上
- eclipse或者myEclipse
- tomcat6以上
我们使用SpringMVC的版本是Spring3.2.0,下图是最基本的jar包:
在Spring的官方API文档中,给出了所有jar包作用的概述,现列举常用的包以及相关作用:
- org.springframework.aop-3.2.0.RELEASE.jar :与Aop 编程相关的包
- org.springframework.beans-3.2.0.RELEASE.jar :提供了简捷操作bean 的接口
- org.springframework.context-3.2.0.RELEASE.jar :构建在beans 包基础上,用来处理资源文件及国际化。
- org.springframework.core-3.2.0.RELEASE.jar :spring 核心包
- org.springframework.web-3.2.0.RELEASE.jar :web 核心包,提供了web 层接口
- org.springframework.web.servlet-3.2.0.RELEASE.jar :web 层的一个具体实现包,DispatcherServlet也位于此包中。
后文全部实例都在spring3.2.0版本中进行,为了方便,建议在搭建环境中导入spring3.2.0 的所有jar 包(所有jar 包位于dist 目录下)。
环境准备好了,下面我们开始动手。
编写HelloWorld 实例
- 步骤一、建立名为SpringMVC_helloworld 的动态web项目,并选择服务器,并导入上面列出的jar 包。
- 步骤二、编写web.xml 配置文件,代码如下:
<?xml version="1.0" encoding="UTF-8"?>
<web-app version="2.4" xmlns="http://java.sun.com/xml/ns/j2ee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://java.sun.com/xml/ns/j2ee
http://java.sun.com/xml/ns/j2ee/web-app_2_4.xsd">
<servlet>
<servlet-name>springMVC</servlet-name>
<servlet-class>
org.springframework.web.servlet.DispatcherServlet
</servlet-class>
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>springMVC</servlet-name>
<url-pattern>*.do</url-pattern>
</servlet-mapping>
</web-app>
简要说明:其实DispatcherServlet就是一个Servlet,也是对Http请求进行转发的核心Servlet 。所有.do的请求将首先被DispatcherServlet处理,而DispatcherServlet 它要作的工作就是对请求进行分发(也即是说把请求转发给具体的Controller )。可以简单地认为,它就是一个总控处理器,但事实上它除了具备总控处理理器对请求进行分发的能力外,还与spring 的IOC 容器完全集成在一起,从而可以更好地使用spring 的其它功能。在这里还需留意< servlet-name> springMVC ,下面步骤三会用到。
3. 步骤三、建立Spring的配置文件,注意上一个步骤中的标签在web.xml中的servlet的名称。DispatcherServlet的初始化后,会在WEB - INF查找一个[servlet-name]-servlet.xml 即springMVC-servlet.xml的文件。它的主要代码如下:
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"
xmlns:context="http://www.springframework.org/schema/context"
xmlns:aop="http://www.springframework.org/schema/aop" xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans-3.2.xsd
http://www.springframework.org/schema/mvc
http://www.springframework.org/schema/mvc/spring-mvc-3.2.xsd
http://www.springframework.org/schema/context
http://www.springframework.org/schema/context/spring-context-3.2.xsd
http://www.springframework.org/schema/aop
http://www.springframework.org/schema/aop/spring-aop-3.2.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx-3.2.xsd ">
<bean id="helloControl" class="com.tgb.controller.HelloWorld"></bean>
<!-- 处理器映射器 将bean的name作为url进行查找 ,需要在配置Handler时指定beanname(就是url)
所有的映射器都实现 HandlerMapping接口。
-->
<bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping" />
<!--简单url映射 -->
<bean class="org.springframework.web.servlet.handler.SimpleUrlHandlerMapping">
<property name="mappings">
<props>
<!-- 对helloControl进行url映射,url是/helloworld.do -->
<prop key="/helloworld.do">helloControl</prop>
</props>
</property>
</bean>
<!-- 处理器适配器 所有处理器适配器都实现 HandlerAdapter接口 -->
<bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter" />
</beans>
说明: helloworld.do的请求将被名为helloControl的bean 进行转发处理。
4. 步骤四、创建一个SpringMVC的控制类,并处理请求,完成HelloWord.java 的编写,代码如下:
package com.tgb.controller;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;
public class HelloWorld implements Controller{
@Override
public ModelAndView handleRequest(HttpServletRequest request,
HttpServletResponse response) throws Exception {
ModelAndView mav = new ModelAndView("hello.jsp");
mav.addObject("message", "Hello World!");
return mav;
}
}
说明:ModelAndView 对象是包含视图和业务数据的混合对象,即通过此对象,我们可以知道所返回的相应页面(比如这里返回hello.jsp页面),也可以在相应的页面中获取此对象所包含的业务数据(比如这里message-Hello World!)。
5.步骤五、创建jsp,在当前项目web根目录下编写index.jsp,用于发送请求,hello.jsp用于显示消息,主要代码如下:
用index.jsp里面的超链接发出一个请求到HelloWorldController,并返回到hello.jsp 显示message的信息。
<%@ page language="java" contentType="text/html; charset=utf-8"
pageEncoding="utf-8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<title>Insert title here</title>
</head>
<body>
<a href="helloworld.do">SpringMVC,HelloWorld实例</a>
</body>
</html>
<%@ page language="java" contentType="text/html; charset=utf-8"
pageEncoding="utf-8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<title>Insert title here</title>
</head>
<body>
世界,你好!
获取值: ${message }
</body>
</html>

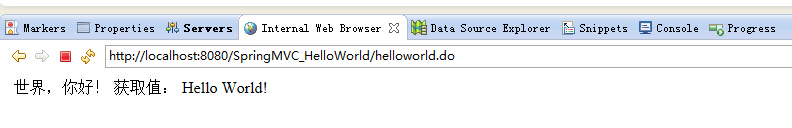

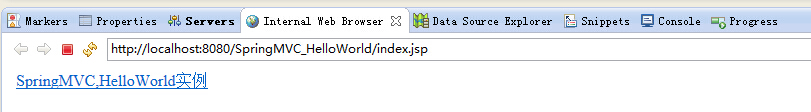

6.步骤六:把项目扔到服务器中,运行服务器,在浏览器中输入http://localhost:8080/SpringMVC_HelloWorld/index.jsp 进行测试。
简析springmvc 工作原理
- 启动服务器,根据web.xml的配置加载前端控制器(也称总控制器) DispatcherServlet 。在加载时会完成一系列的初始化动作。
- 根据servlet的映射请求(上面的HelloWorld实例中针对.do 请求),并参照“控制器配置文件”(即springMVC-servlet.xml 这样的配置文件),把具体的请求分发给特定的后端控制器进行处理(比如上例会分发给HelloWorld 控制器进行处理)
- 后端控制器调用相应的逻辑层代码,完成处理并返回视图对象( ModelAndView )给前端处理器。
- 前端控制器根据后端控制器返回的ModelAndView 对象,前端控器器根据视图对象返回具体页面给客户端。
总结
SpringMVC框架的核心是DispatcherServlet,它的作用是将请求分发给不同的后端处理器。Spring的Controller层使用了后端控制器来映射处理器和视图解析器来共同完成Controller层的主要工作。并且spring的Controller层还真正地把业务层处理的数据结果和相应的视图封装成一个对象,即我们后面会经常用到的ModelAndView 对象。
一句话总结springMVC
封装web请求为一个数据对象、调用业务逻辑层来处理数据对象、返回处理数据结果及相应的视图给用户。
下篇博文,我们使用注解形式,并改进HelloWorld实例,敬请期待。
