基于stm32的智能门铃-课程设计

aicyx·2025-03-01 22:31·13 次阅读

基于stm32的智能门铃-课程设计

介绍

本人的处理器项目课程设计，设计简易，仅为记录学习所用。
代码还未优化，例如全局变量应使用消息队列替换、功能简单可无需使用操作系统等等。

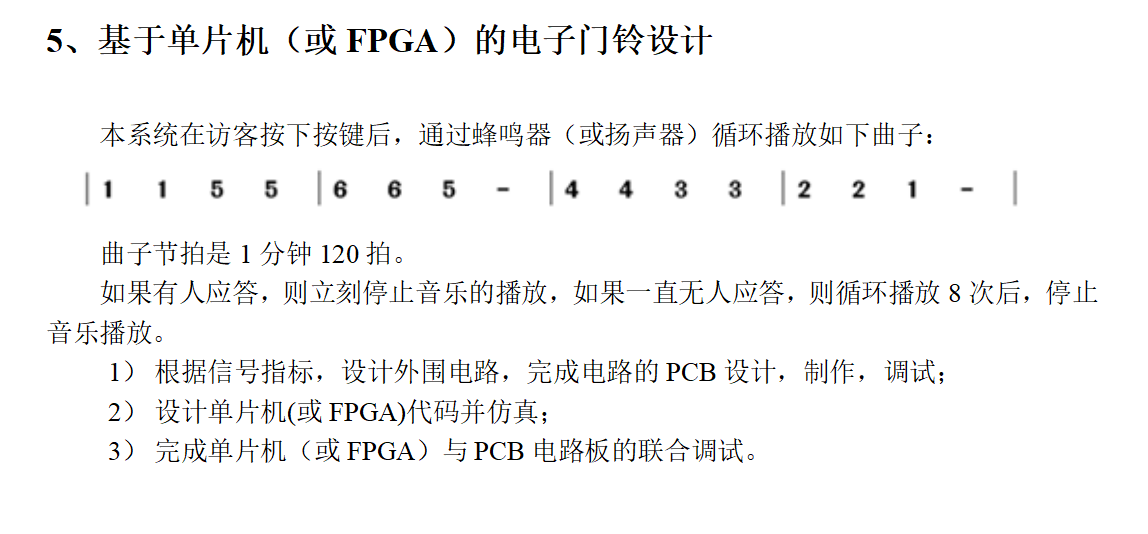

课设题目要求#


实现功能#

  1. 按键控制蜂鸣器发声
  2. 语音控制
  3. 手机蓝牙控制
  4. 乐曲选择

硬件部分

主控

STM32F103C8T6

离线语音识别模块

ASR PRO

蓝牙模块

大夏龙雀 BT24 低功耗蓝牙模块

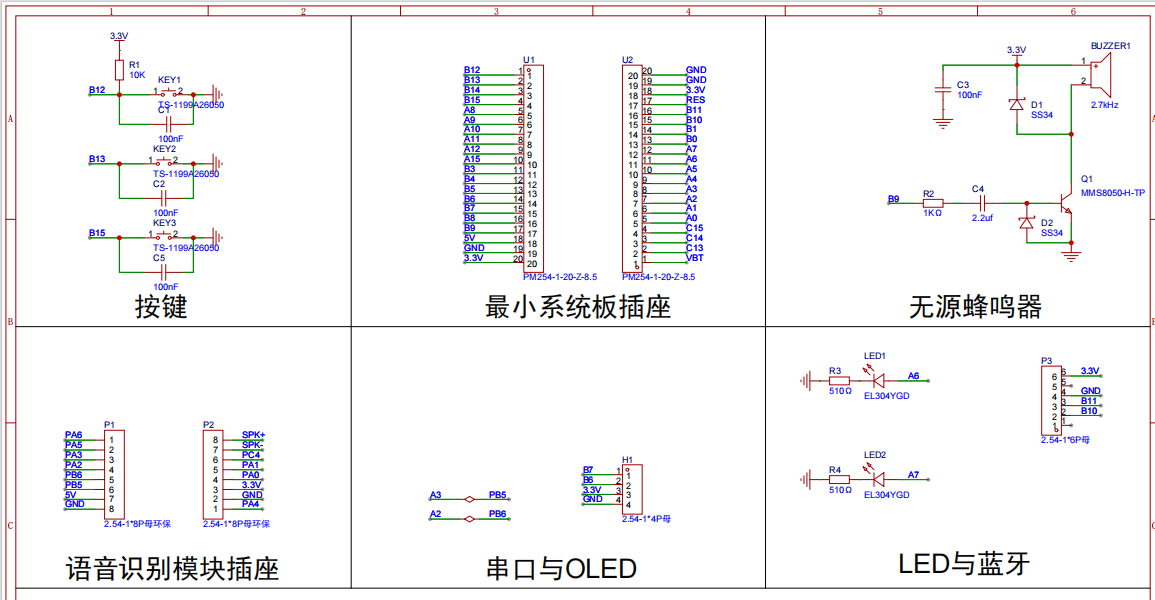

PCB原理图


软件部分

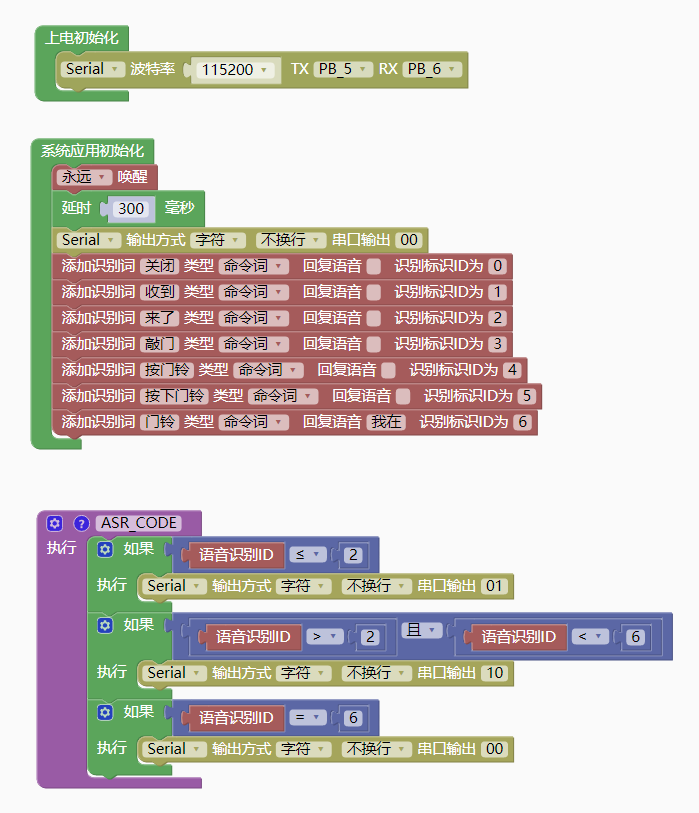

ASR PRO#

中文编程，实现简单的离线语音识别。
与STM32串口通信，收发数据简单，无需使用数据包

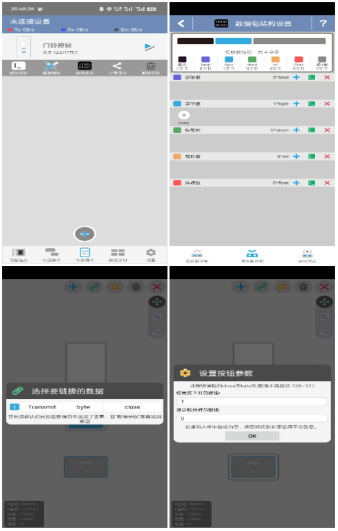

手机端蓝牙#

蓝牙调试助手app

STM32#

CubeMX+CLion/CubeIDE/Keil

CubeMX配置

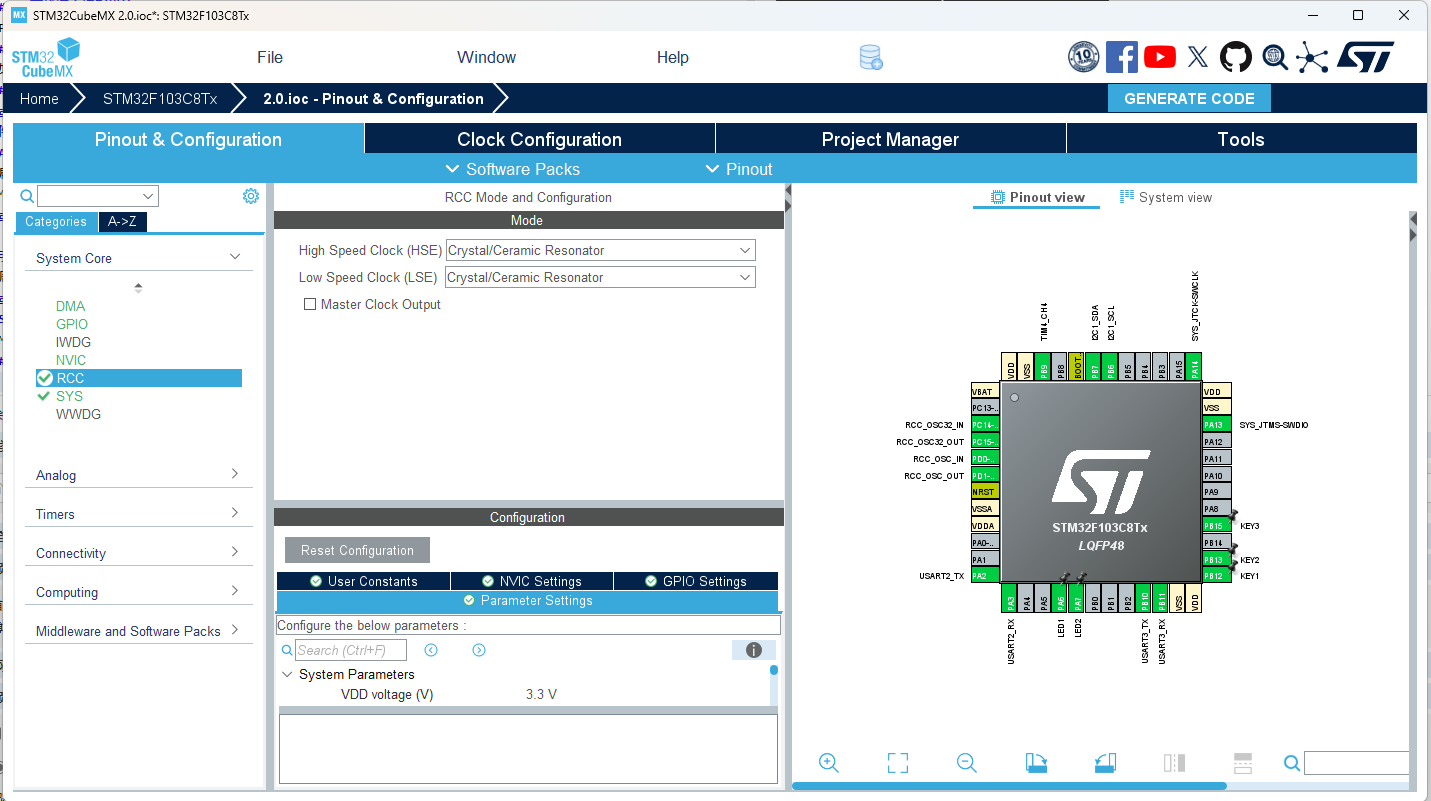

  1. 时钟

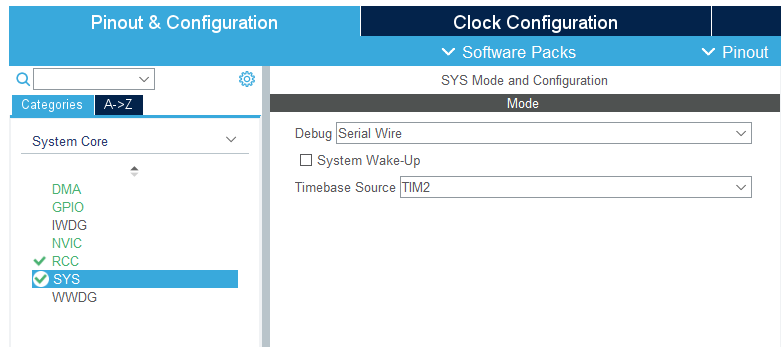

  2. debug与滴答时钟

  3. I2C（OLED）

  4. ASR PRO串口与蓝牙串口
    ASR PRO串口

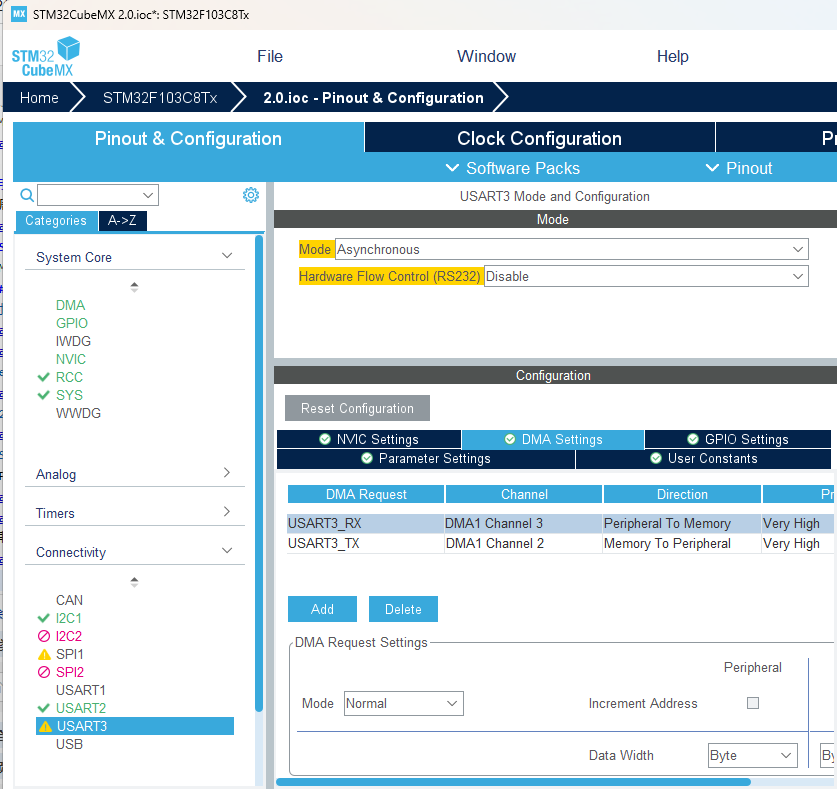

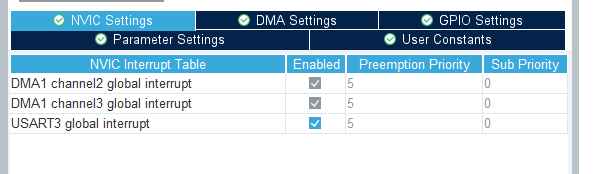

    蓝牙串口

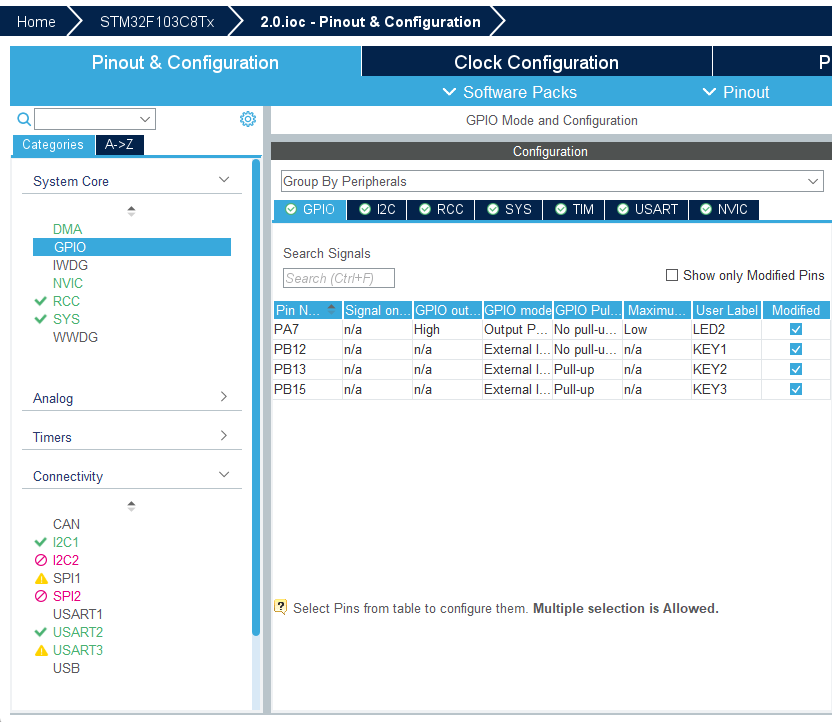

  5. 按键与led灯

  6. PWM
    呼吸灯
    蜂鸣器

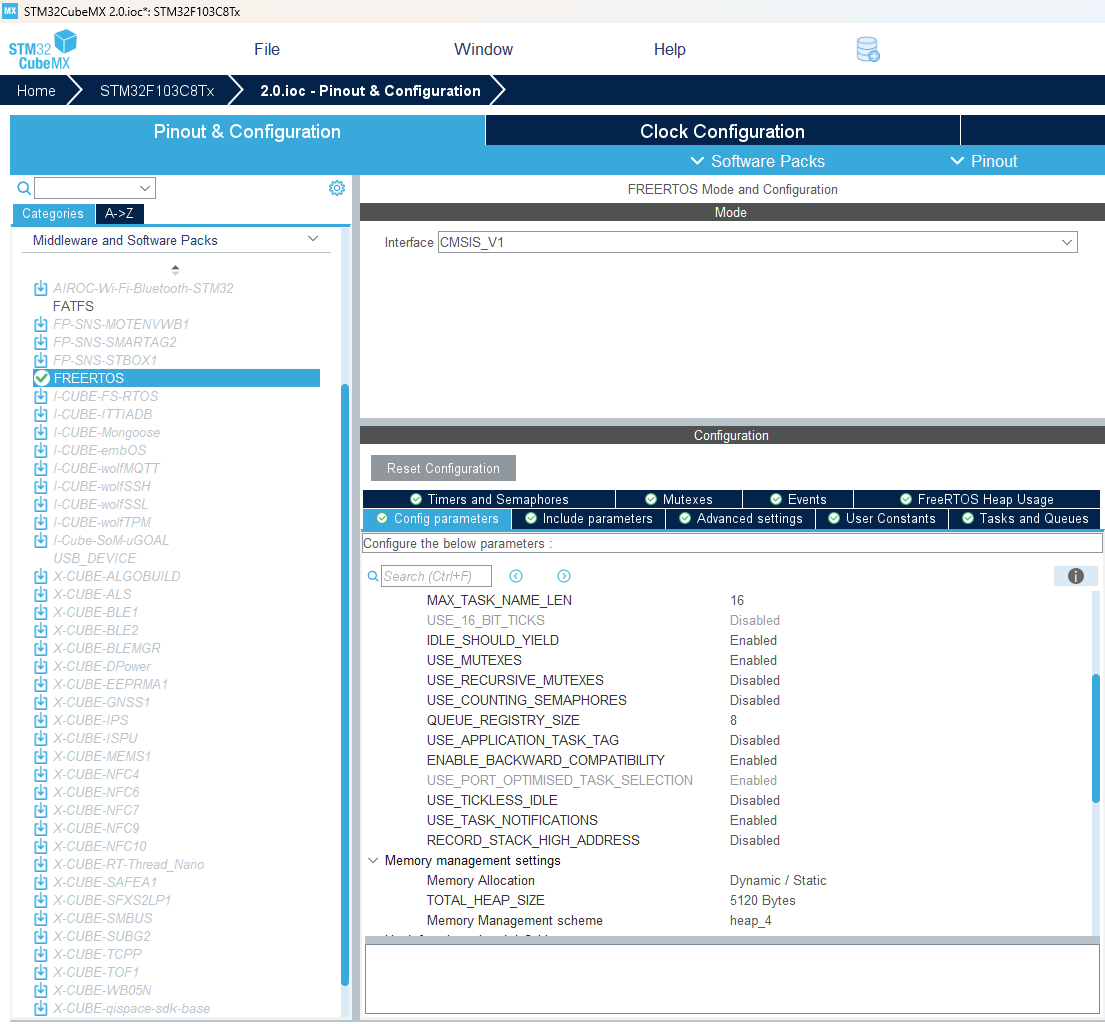

  7. FreeRTOS
    基本设置
    任务与消息队列

主要代码

OLED库：波特律动驱动库
DMA实现：FreeRTOS 消息队列 DMA串口空闲中断接收消息

全局变量
Copy
int request=0,overTM=0;//按下请求、播放次数
char countTM[32]={0};
int musicc=0;//曲谱切换标志位
const uint16_t notes1[] = {0, 261, 294, 329, 349, 392, 440, 493};
const uint8_t melody1[] = {1, 1, 5, 5, 6, 6, 5, 0, 4, 4, 3, 3, 2, 2, 1, 0};
const uint16_t notes2[] = {0,523,587,659,698,784,880,988,1046,1175,1318,1397,1568,1760,1976};
const uint8_t melody2[] = {0,0,9,9,6,7,6,5,3,5,2,2,2,2,0,0,9,10,6,7,6,5,3,5,6,6,6,6,9,9,6,7,6,6,6,5,6,6,6,5,3,3,3,3,3,3,3,6,6,6,5,3,2,2,2,2,0,0,2,2,3,3,5,5,3,3,6,6,6,6,0,0,7,7,7,6,5,5,6,5,3,3,3,3,3,3,3,3,3,3,3,5,5,6,6,6,7,6,6,5,5,3,3,3,5,6,5,5,3,2,2,2,2,2};
static uint8_t send_data[] = {0xA5, 0x00, 0x00, 0x5A};
uint8_t rx_data[2];// 串口接收缓冲区
uint8_t blu=0,spe=0;
LED呼吸灯任务
Copy
void vmainTask(void const * argument)
{
  /* USER CODE BEGIN vmainTask */
	// 开启串口中断接收
	HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
	HAL_UART_Receive_IT(&huart2, rx_data, 2);
  /* Infinite loop */
  for(;;)
  {
	  if(request==1){
		  for (int period = 0; period < 100; period++){
			  __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, period);
			  osDelay(10);
			  if(request==0)
				  __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 0);
		  }
	  }
	  if(request==1){
		  for (int period = 99; period >= 0; period--){
			  __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, period);
			  osDelay(10);
			  if(request==0)
				  __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 0);
		  }
	  }
	  if(request==0)
		  __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 0);
    osDelay(1);
  }
  /* USER CODE END vmainTask */
}
音频播放任务与功能函数
Copy
void vPlayTask(void const * argument)
{
  /* USER CODE BEGIN vPlayTask */
  /* Infinite loop */
  for(;;)
  {
	if(request==1&&musicc==0)
	{
		for(overTM=0;overTM<8;overTM++)
		{
			for (int j = 0; j < sizeof(melody1)/sizeof(melody1[0]); j++)
			{
				PlayNote(notes1[melody1[j]]);
				if(request==0){
					  HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_4);
					  break;
				}
			    osDelay(500); // 每拍0.5秒
			}
			if(request==0)
				break;
		}
		request=0;
	}
	if(request==1&&musicc==1)
	{
		for(overTM=0;overTM<8;overTM++)
		{
			for (int j = 0; j < sizeof(melody2)/sizeof(melody2[0]); j++)
			{
				PlayNote(notes2[melody2[j]]);
				if(request==0){
					  HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_4);
					  break;
				}
			    osDelay(250); // 每拍0.25秒
			}
			if(request==0)
				break;
		}
		request=0;
	}
    osDelay(1);
  }
  /* USER CODE END vPlayTask */
}
void PlayNote(uint16_t frequency)
{
	HAL_TIM_PWM_Start(&htim4, TIM_CHANNEL_4);//打开蜂鸣器pwm输出
	if(frequency>0)
	{
		htim4.Instance->ARR = 1000000/frequency;
		__HAL_TIM_SET_COMPARE(&htim4, TIM_CHANNEL_4, htim4.Instance->ARR / 5);
	}
    else
    {
    	__HAL_TIM_SET_COMPARE(&htim4, TIM_CHANNEL_4, 0);
    }
}
OLED显示任务
Copy
void vOLEDTask(void const * argument)
{
  /* USER CODE BEGIN vOLEDTask */
	  osDelay(20);
	  OLED_Init(); // 初始化OLED
	  OLED_NewFrame();
  /* Infinite loop */
  for(;;)
  {
	OLED_NewFrame();
	OLED_PrintString(0, 0, "播放次数:", &font16x16, OLED_COLOR_NORMAL);
	OLED_PrintString(0, 17, "语音识别:", &font16x16, OLED_COLOR_NORMAL);
	OLED_PrintString(0, 33, "蓝牙:", &font16x16, OLED_COLOR_NORMAL);
	OLED_PrintString(0, 49, "乐曲:", &font16x16, OLED_COLOR_NORMAL);
	sprintf(countTM, "%d", overTM);
	OLED_PrintString(81, 0,countTM, &font16x16, OLED_COLOR_NORMAL);
	if(blu==1)
		OLED_PrintString(81, 33, "已连接", &font16x16, OLED_COLOR_NORMAL);
	else
		OLED_PrintString(81, 33, "未连接", &font16x16, OLED_COLOR_NORMAL);
	if(spe==1)
		OLED_PrintString(81, 17, "已连接", &font16x16, OLED_COLOR_NORMAL);
	else
		OLED_PrintString(81, 17, "未连接", &font16x16, OLED_COLOR_NORMAL);
	if(musicc==0)
		OLED_PrintString(81, 49, "1", &font16x16, OLED_COLOR_NORMAL);
	else
		OLED_PrintString(81, 49, "2", &font16x16, OLED_COLOR_NORMAL);
	OLED_ShowFrame();
    osDelay(10);
  }
  /* USER CODE END vOLEDTask */
}
蓝牙串口接收任务（参考DMA实现）
Copy
void vBULETask(void const * argument)
{
  /* USER CODE BEGIN vBULETask */
    UART_RX_TypeDef *pRecvUartData; /* 定义指向串口数据的指针 */
    uint8_t *data_ptr;
  /* Infinite loop */
  for(;;)
  {
      if (xQueueReceive(blueQueueHandle, &pRecvUartData, portMAX_DELAY) == pdTRUE)
      {
          data_ptr = pRecvUartData->buffer;
          HAL_UART_Transmit(&huart3, pRecvUartData->buffer, pRecvUartData->size, 1000);
          if (data_ptr[1] == 0x01&&data_ptr[2]==0x01){
        	  HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_4);
        	  request=0;
        	  overTM=0;
          }
          if(data_ptr[2]==0x01){
        	  blu=1;
          }
          else if(data_ptr[2]==0x00){
        	  blu=0;
          }
      }
    osDelay(1);
  }
  /* USER CODE END vBULETask */
}
蓝牙串口发送与运行状态灯任务
Copy
void vTXBLUETask(void const * argument)
{
  /* USER CODE BEGIN vTXBLUETask */
	uint8_t aicyx=0;
  /* Infinite loop */
  for(;;)
  {
	switch(overTM){
		case 0:break;
		case 1:send_data[1]=send_data[2]=0x01;break;
		case 2:send_data[1]=send_data[2]=0x02;break;
		case 3:send_data[1]=send_data[2]=0x03;break;
		case 4:send_data[1]=send_data[2]=0x04;break;
		case 5:send_data[1]=send_data[2]=0x05;break;
		case 6:send_data[1]=send_data[2]=0x06;break;
		case 7:send_data[1]=send_data[2]=0x07;break;
		case 8:send_data[1]=send_data[2]=0x08;break;
	}
	if(blu==1)
		HAL_UART_Transmit(&huart3, send_data, sizeof(send_data), 1000);
	aicyx=~aicyx;
	HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, aicyx);
    osDelay(500);
  }
  /* USER CODE END vTXBLUETask */
}
按键中断回调函数
Copy
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  // 确认一下是否为KEY1按下
  if(HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin) == 0){
	  HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_4);
	  request=0;
	  overTM=0;
      // 等待KEY1松开
      while(HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin) == 0);
  }
  // 确认一下是否为KEY2按下
  if(HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin) == 0){
	  request=1;
	  overTM=0;
      // 等待KEY2松开
      while(HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin) == 0);
  }
  if(HAL_GPIO_ReadPin(KEY3_GPIO_Port, KEY3_Pin) == 0){
  	  if(musicc==0)
  		  musicc=1;
  	  else
  		  musicc=0;
        // 等待KEY3松开
        while(HAL_GPIO_ReadPin(KEY3_GPIO_Port, KEY3_Pin) == 0);
    }
}
语音串口中断回调函数
Copy
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart){
	if (huart->Instance == USART2){
		if(rx_data[0]=='1'&&rx_data[1]=='0'){
			  request=1;
			  overTM=0;
		}
		else if(rx_data[0]=='0'&&rx_data[1]=='1'){
			  HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_4);
			  request=0;
			  overTM=0;
		}
		else if(rx_data[0]=='0'&&rx_data[1]=='0'){
			spe=1;
		}
		HAL_UART_Receive_IT(&huart2, rx_data, 2);
	}
}

音频1为题目要求音乐
音频2为马云之歌（简单整活，音频实现过于简易）

注意：任务间尽量不要使用全局变量传递消息（虽然此程序使用全局变量并未发现bug）。博主当时还未深刻学习FreeRTOS，不知全局变量风险。#

源码地址：https://gitee.com/ZhouYuxin123/smart-doorbell---course-design/tree/master
