Kubernetes学习记录（六）：深入理解service和Ingress

1. service

• 防止pod失联（服务发现）
• 定义一组pod的访问规则（负载均衡）



服务发现

假设现在是一个deployment控制器，一般为了保证高可用都会至少部署三个副本，而且三个pod都有独立的ip地址

当一个pod挂掉之后，deployment会立刻拉取一个新的pod，但是新pod的ip地址明显是和挂掉的那个pod不一样

这时候service就发挥了作用，前端和后端pod不需要通过ip地址来直接通信，而是经由service来做一个统一的管理操作



负载均衡

当我有多个副本时，客户端发送的请求需要具体转发到哪个pod上，这就是负载均衡

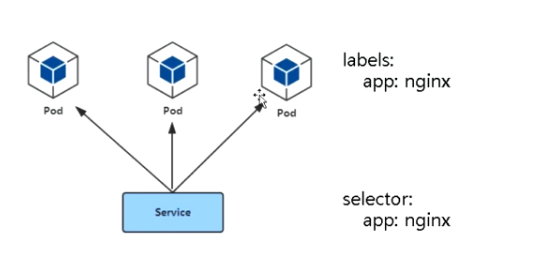

1.1 Pod和Service的关系

• pod与service通过label-selector关联
• 通过service实现pod的负载均衡（TCP/UDP四层，只负责IP数据包转发）

Service看起来就像是为Pod提供了一个网络代理的功能



1.2 Service常用类型

• ClusterIP：默认设置，集群内部使用
• NodePort：对外暴露应用
• LoadBalancer：对外暴露应用，适用于公有云

比如在一个客户端-后端-数据库的业务架构中，客户端-后端、后端-数据库之间的通信就要选择ClusterIP，因为这些都不需要暴露

而用户和客户端之间就需要使用NodePort，即我们要把客户端的服务暴露出去

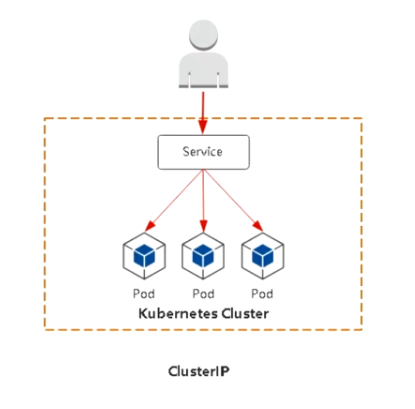

1.2.1 ClusterIP

分配一个稳定的IP地址，即VIP，只能在集群内部访问，同一个namesapce内的pod

最典型的ClusterIP就是k8s集群服务的service，我们可以通过下面的指令查看所有的svc

kubectl get svc



这个虚拟IP可以在任意一个节点、任意一个pod内访问



1.2.2 NodePort

提供一个端口，供外部访问，但其存在一个问题就是可以通过所有的<NodeIP+port>的形式来访问



对外暴露的端口号从30000起，默认是集群随机分配的

也可以通过spec.ports.nodePort字段来指定一个暴露端口，但注意可能会存在端口占用情况

这个暴露的端口在每个节点都会监听，不论这个节点有没有提供服务的pod



外界访问任意一个node都可以获取服务，通过 <NodeIP:NodePort> 的形式，然后统一由service来做负载均衡

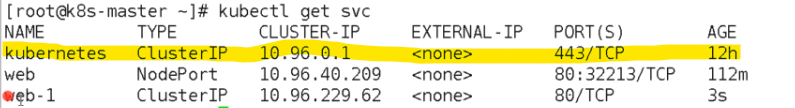

比如在下面这个svc列表中，web是作为NodePort类型的，可以看到它在 PORT(S)这一项是有两个端口号

左侧是集群内部访问的，也就是一种ClusterIP

右边是通过节点IP地址暴露出去的一个端口号



一般来讲，生产环境中所有的node都部署在内网，即使暴露了端口，在公网上也无法访问

这时候一般会有以下解决方案：

• 找一台有公网IP的服务器，使用nginx反向代理到node
• 使用外部负载均衡器，比如nginx、LVS、HAProxy做负载均衡，将流量转发到node

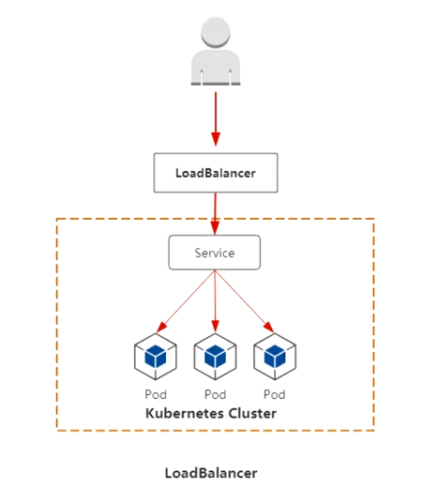

1.2.3 LoadBalancer

与NodePort类似，在每个节点上启用一个端口来暴露服务

除此之外，k8s还会请求底层云平台上的负载均衡器，将每个Node <NodeIP:NodePort> 作为后端添加进去

用户通过访问公有云上的负载均衡器来访问node



1.3 Service代理模式

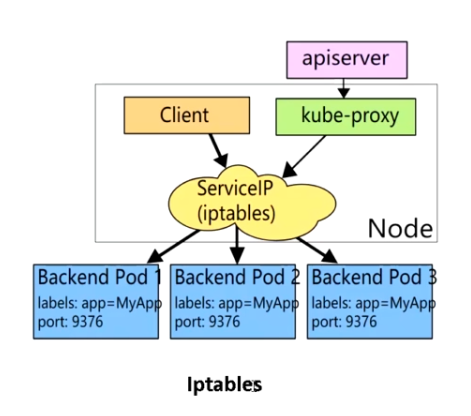

1.3.1 Iptables

iptables是Service的默认模式

iptables能做什么？

• 阻断IP通信
• 端口映射NAT
• 跟踪包的状态
• 数据包的修改



kube-proxy组件默认实现iptables，具体来讲就是实现数据包在node之间的转发

将service相关规则来落地实现

如果使用NodePort的访问规则的话，我们在外部访问任意节点IP+暴露端口，采取轮询机制找到一个提供服务的pod

NodePort：192.167.11.89:30008

　　　　　-> KUBE-SVC-XXXXXX （负载均衡） --probalility  0.3333333

　　　　　-> KUBE-SEP-YYYYYYY

　　　　　-> -j DNAT --to-destination 10.244.2.2:80 (提供服务的Pod)



iptables的特点：

• 灵活，功能强大
• 规则遍历匹配和更新，呈线性时延

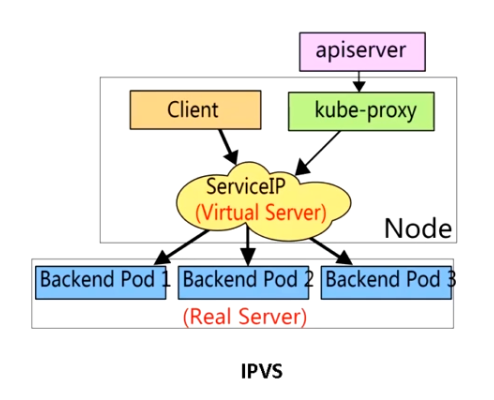

1.3.2 IPVS



LVS就是基于ipvs模块实现的四层负载均衡器

ipvs特点：

• 工作在内核态，有更好的性能
• 调度算法丰富：rr、wrr、lc、wlc、ip hash ...



2. Ingress

为什么需要Ingress？

首先来看一下NodePort存在的问题：

• 一个端口只能一个服务来使用，因为在所有的Node上都暴露了这个端口
• 只支持四层的负载均衡



2.1 Ingress和Pod的关系

• 通过Service完成关联
• 通过Ingress Controller实现Pod的负载均衡，支持TCP/UDP四层和HTTP七层



2.2 部署Ingress Controller

Ingress Controller有很多实现，官方维护的是nginx控制器，其他的主流控制器也有Traefik和Istio

官方提供了很多第三方控制器的项目地址：Ingress 控制器 | Kubernetes

我们使用官方的nginx控制器，下载好yaml之后需要修改镜像源为国内镜像源，修改hostNetwork: true

wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.1.2/deploy/static/provider/cloud/deploy.yaml > ic.yaml



根据这个YAML文件创建两个pod，其实是和节点数有关，这是以DaemonSet方式部署的



2.3 设置Ingress规则

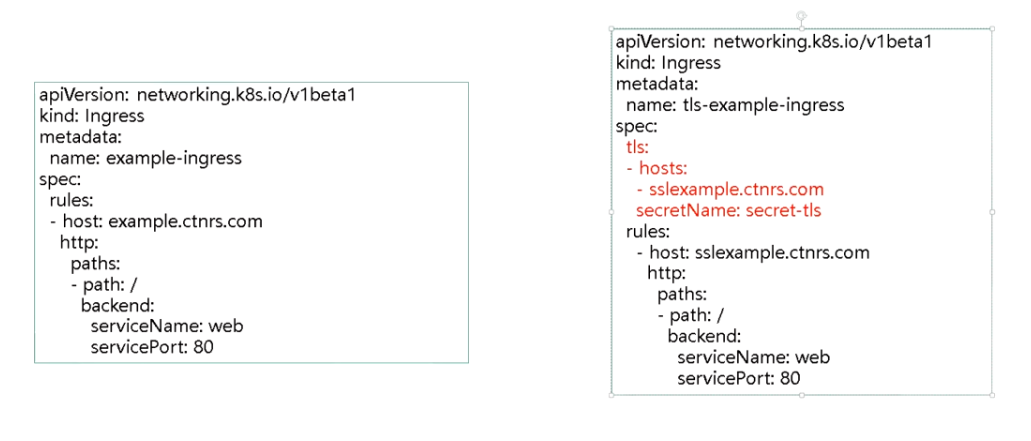

对于下面这个ingress规则，首先需要指定kind为ingress

最重要的就是service字段，指明暴露的服务名称和端口

同时通过域名绑定服务，如果测试的话需要修改本机hosts来访问

2.4 Ingress根据URL路由到多个服务

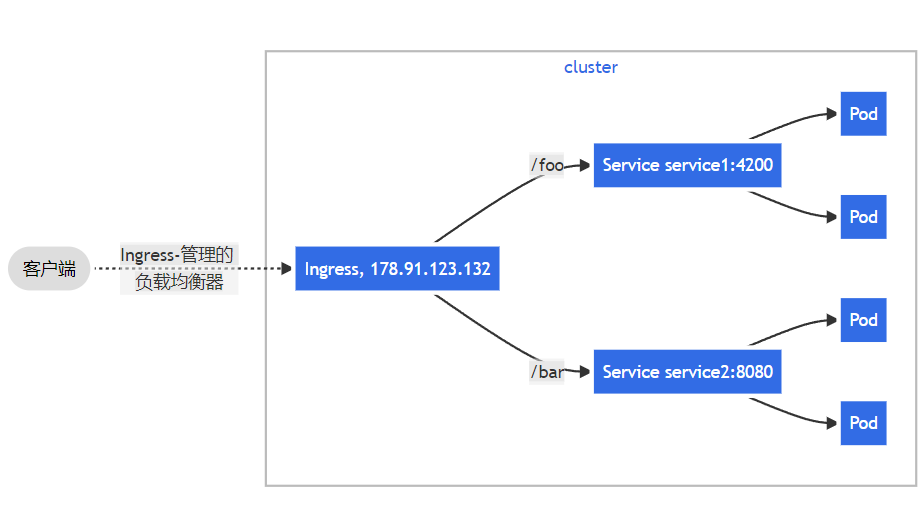

比如在下面的示例中，Ingress管理了两个service

用户可以通过域名的方式来访问这两个service，其中/foo和/bar就负责路由的转发

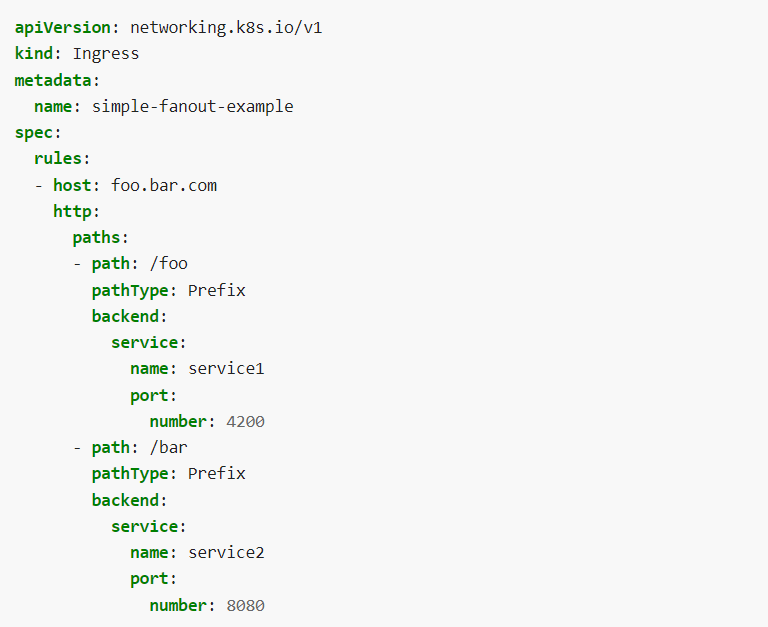

这个Ingress规则的YAML文件如下所示：



Ingress规则中有两个后端service，路由路径分别为/foo和/bar

当我们访问foo.bar.com/foo时，ingress就会帮我路由到service1，访问foo.bar.com/bar时，ingress会路由到service2

其中的pathType: Prefix是前缀匹配，也就是说只要是以 "/foo" 开头的URL都会被路由到service1

匹配规则可见：Ingress | Kubernetes

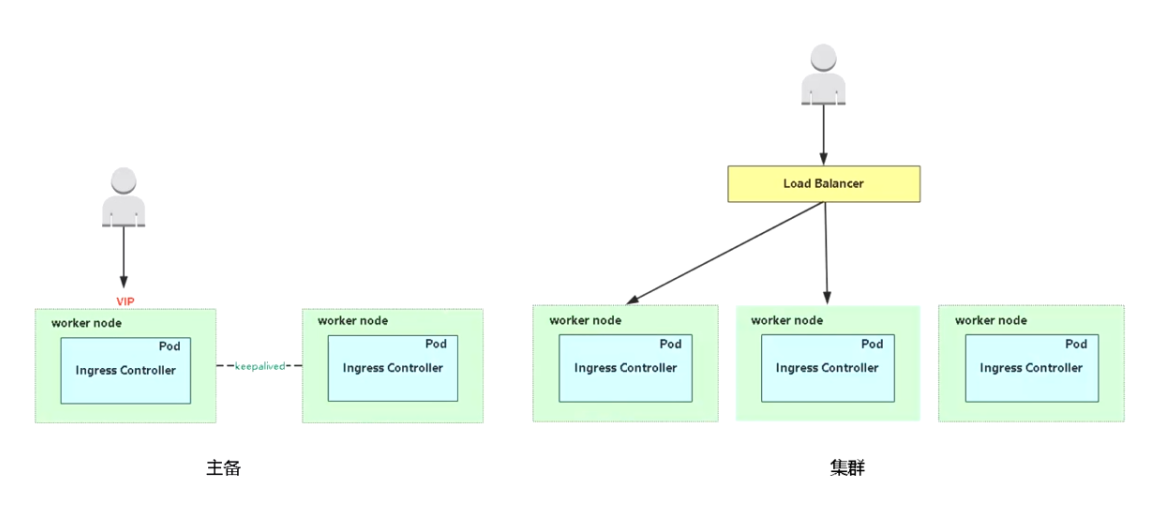

2.5 Ingress Controller高可用方案

其中集群模式更为常见，可以在公网节点上部署一个负载均衡器，比如nginx，把流量转发给Ingress Controller



参考：

Ingress | Kubernetes

Installation Guide - NGINX Ingress Controller (kubernetes.github.io)

Ingress 控制器 | Kubernetes
