DPM（Deformable Part Model）原理详解（汇总）

写在前面：

DPM（Deformable Part Model），正如其名称所述，可变形的组件模型，是一种基于组件的检测算法，其所见即其意。该模型由大神Felzenszwalb在2008年提出，并发表了一系列的cvpr，NIPS。并且还拿下了2010年，PASCAL VOC的“终身成就奖”。



由于DPM用到了HOG的东西，可以参考本人http://blog.csdn.net/qq_14845119/article/details/52187774



算法思想：

（1）Root filter+ Part filter：

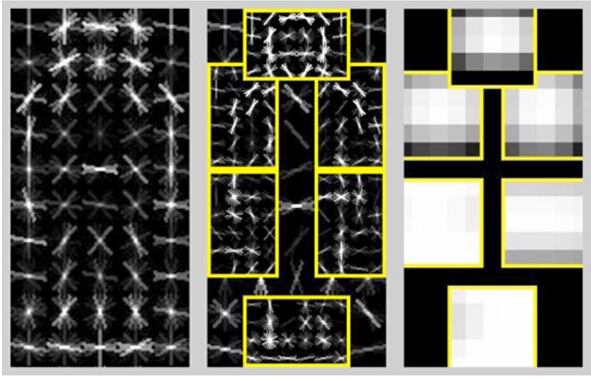

该模型包含了一个8*8分辨率的根滤波器（Root filter）（左）和4*4分辨率的组件滤波器（Part filter）（中）。其中，中图的分辨率为左图的2倍，并且Part filter的大小是Root filter的2倍，因此，看的梯度会更加精细。右图为其高斯滤波后的2倍空间模型。



(左)Rootfilter(中) Part filter (右)高斯滤波后模型

（2）响应值（score）的计算：

响应值得分公式如下：



其中，

x 0, y 0, l 0分别为锚点的横坐标，纵坐标，尺度。

R 0,l 0 (x 0, y 0)为根模型的响应分数

Di,l 0−λ(2(x 0, y 0) + vi)为部件模型的响应分数

b为不同模型组件之间的偏移系数，加上这个偏移量使其与跟模型进行对齐

2(x 0, y 0)表示组件模型的像素为原始的2倍，所以，锚点*2

vi为锚点和理想检测点之间的偏移系数，如下图中红框和黄框



其部件模型的详细响应得分公式如下：



其中，

x, y为训练的理想模型的位置

Ri,l(x + dx, y + dy)为组件模型的匹配得分

di · φd(dx, dy))为组件的偏移损失得分

di ·为偏移损失系数

φd(dx, dy))为组件模型的锚点和组件模型的检测点之间的距离

简单的说，这个公式表明，组件模型的响应越高，各个组件和其相应的锚点距离越小，则响应分数越高，越有可能是待检测的物体。



（3）DPM特征定义：

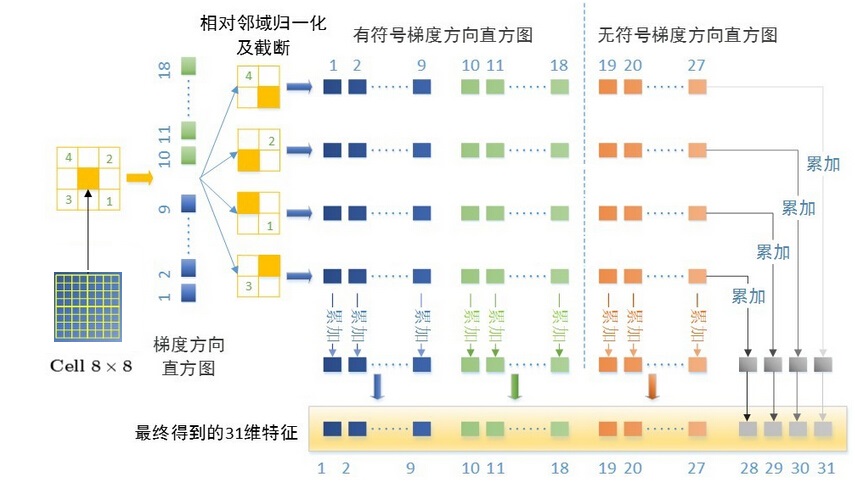

DPM首先采用的是HOG进行特征的提取，但是又有别于HOG，DPM中，只保留了HOG中的Cell。如上图所示，假设，一个8*8的Cell，将该细胞单元与其对角线临域的4个细胞单元做归一化操作。

         提取有符号的HOG梯度，0-360度将产生18个梯度向量，提取无符号的HOG梯度，0-180度将产生9个梯度向量。因此，一个8*8的细胞单元将会产生，（18+9）*4=108，维度有点高，Felzenszwalb大神给出了其优化思想。

         首先，只提取无符号的HOG梯度，将会产生4*9=36维特征，将其看成一个4*9的矩阵，分别将行和列分别相加，最终将生成4+9=13个特征向量，为了进一步提高精度，将提取的18维有符号的梯度特征也加进来，这样，一共产生13+18=31维梯度特征。实现了很好的目标检测。

（4）DPM检测流程：

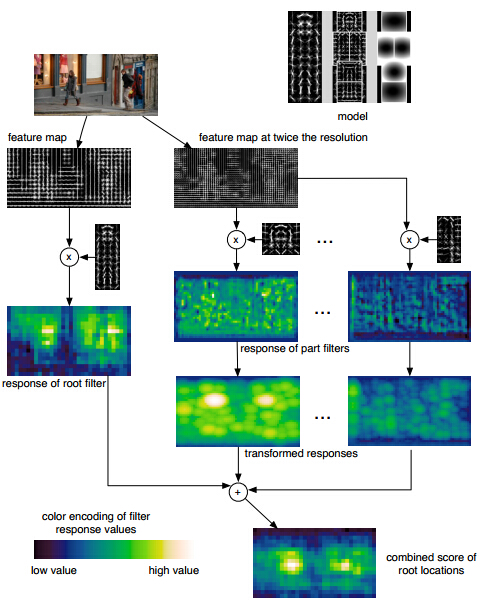

如上图所示，对于任意一张输入图像，提取其DPM特征图，然后将原始图像进行高斯金字塔上采样，然后提取其DPM特征图。对于原始图像的DPM特征图和训练好的Root filter做卷积操作，从而得到Root filter的响应图。对于2倍图像的DPM特征图，和训练好的Part filter做卷积操作，从而得到Part filter的响应图。然后对其精细高斯金字塔的下采样操作。这样Root filter的响应图和Part filter的响应图就具有相同的分辨率了。然后将其进行加权平均，得到最终的响应图。亮度越大表示响应值越大。

（5）Latent SVM:



传统的Hog+SVM和DPM+LatentSVM的区别如上面公式所示。

         由于，训练的样本中，负样本集肯定是100%的准确的，而正样本集中就可能有噪声。因为，正样本的标注是人工进行的，人是会犯错的，标注的也肯定会有不精确的。因此，需要首先去除里面的噪声数据。而对于剩下的数据，里面由于各种角度，姿势的不一样，导致训练的模型的梯度图也比较发散，无规则。因此需要选择其中的具有相同的姿势的数据，即离正负样本的分界线最近的那些样本，将离分界线很近的样本称为Hard-examples，相反，那些距离较远的称为Easy-examples。

         实际效果图如下图所示：



实验效果：

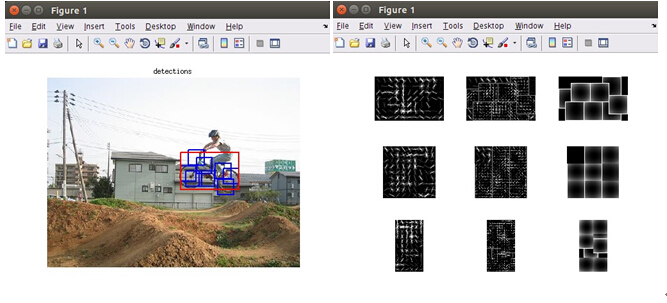

如下图所示，左面为检测自行车的检测效果，右面为Root filter，Part filter，2维高斯滤波下的偏离损失图



References:

[1]: https://people.eecs.berkeley.edu/~rbg/latent/index.html

[2]: P. Felzenszwalb, D. McAllester, D.Ramanan A Discriminatively Trained, Multiscale, Deformable Part Model IEEEConference on Computer Vision and Pattern Recognition (CVPR), 2008

[3]: P. Felzenszwalb, R. Girshick, D.McAllester, D. Ramanan Object Detection with Discriminatively TrainedPart Based Models IEEE Transactions on Pattern Analysis and MachineIntelligence, Vol. 32, No. 9, Sep. 2010

[4]: P. Felzenszwalb, R. Girshick, D.McAllester Cascade Object Detection with Deformable Part Models IEEEConference on Computer Vision and Pattern Recognition (CVPR), 2010

[5]: P. Felzenszwalb, D. McAllester ObjectDetection Grammars University of Chicago, Computer Science TR-2010-02, February2010

[6]: R. Girshick, P. Felzenszwalb, D.McAllester Object Detection with Grammar Models Neural InformationProcessing Systems (NIPS), 2011

[7]: R. Girshick From RigidTemplates to Grammars: Object Detection with Structured Models
Ph.D. dissertation, The University of Chicago, Apr. 2012
