标准硬件spi访问非标spi外设

1.写在前面

  最近有收到坛友发帖提问或者私信，关于硬件spi总线访问非标spi器件问题，根据以往使用经验归纳总结。

  spi（Serial Peripheral Interface）串行外设接口，嵌入式开发中最常用的接口之一，MCU、MPU都会提供硬件spi总线，甚至低端MCU都集成。对于无硬件spi总线，或者spi总线不够用时，也可以根据spi标准时序，使用普通GPIO模拟spi总线。

  一般CPU提供的spi接口，支持的是整字节访问，如8bit、16bit等。而非整字节的spi外设（芯片）也是很常见，哪怕是整字节的，很多厂家也是做得与标准spi外设有差别，估计是避开专利问题。而芯片原厂提供的Demo也大多是采用GPIO模拟spi。一般情况下，根据芯片手册说明及访问时序图，可以使用CPU集成的标准硬件spi访问，以提高速度和节约CPU资源。

2.常用非标spi外设

常见的非标spi外设是DAC、ADC，ADI的器件最常见。

【1】ADC，常用12bit、14bit、24bit，如AD7684、MCP3202。
【2】DAC，常用12bit、14bit、24bit。
【3】其他，电机芯片、IO扩展芯片、LED驱动芯片，如TMC2660。

3.硬件spi访问非标spi外设

  关于使用硬件spi总线访问非标spi外设，首先需要确认是否支持，然后下一步再是考虑如何实现；如果不确定，最好的方式就是尝试了。

【1】查看芯片手册
  一般芯片手册会有详细说明，如提到“兼容摩托罗拉spi标准”，则基本可以使用硬件spi访问。

【2】查看芯片特殊说明

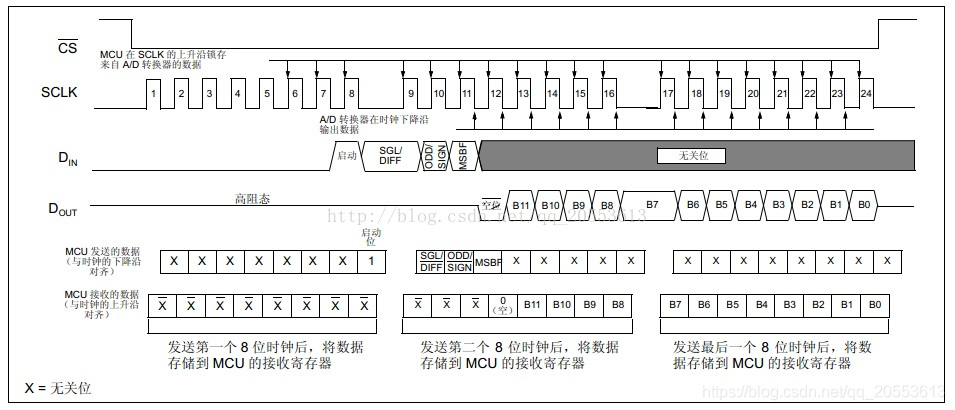

   MCP3202使用标准spi访问说明。

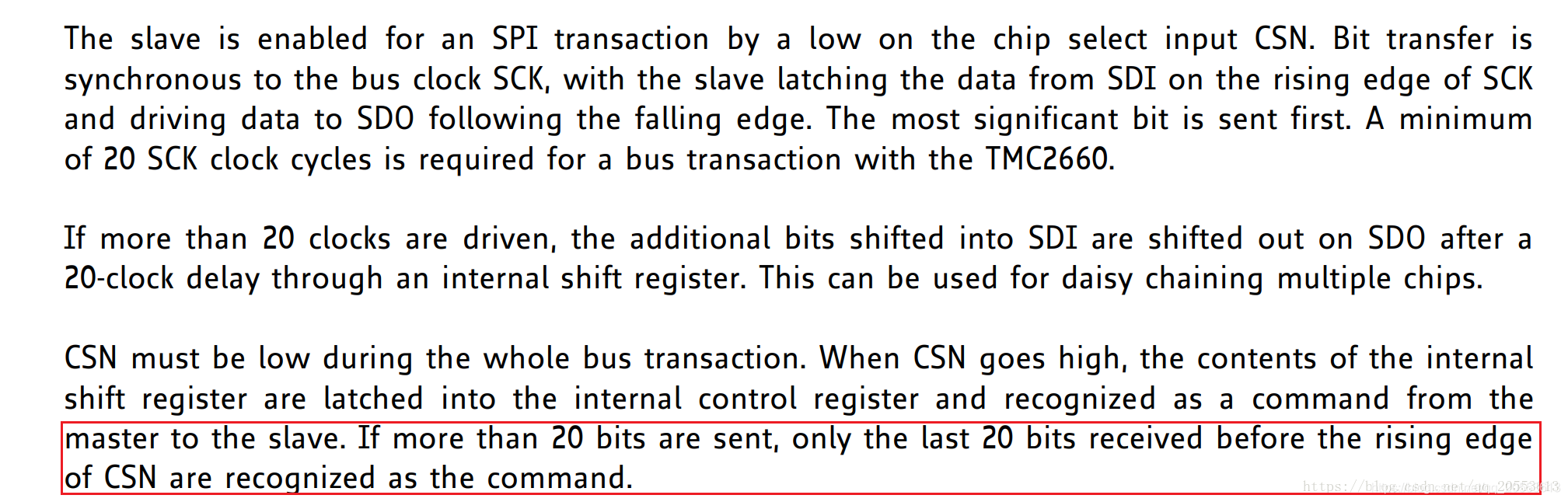

   TMC2660使用标准spi访问说明，有明确描述，无效位可以自动忽略。

【3】分析芯片时序图

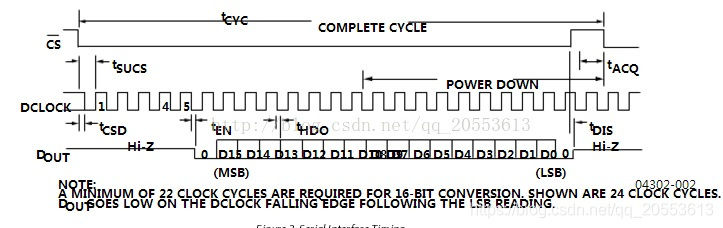

  如前面两步都没有明确说明，则分析时序图是最直接可靠的方法，可以根据时序图得出结论。以16bit ADC AD7684为例，虽然是整数字节，但从时序图分析得知也属于非标spi范畴。

【4】确定spi模式
  根据时序图确认spi控制模式，spi控制模式分为四类。
· send_then_recv，标准spi，常规操作，发送完一帧再接收，如读取某芯片寄存器的值；

· send_then_send，标准spi，常规操作，发送完一帧再发送，如向某芯片寄存器（地址）写入数据；

· send_recv，非标spi，具体看芯片时序图，产生时钟信号，发送完成的同时，也接收完成；第二种情况是，只接收，发送动作只是用来产生时钟信号，如一些AD芯片；

· spi_send，标准或非标spi都使用，只发送无返回值或者无须理会返回值，如spi LCD屏。

AD7684、MCP3202、TMC2660都属于第三种方式。

【4】忽略无效位
  使用硬件spi访问时，一般是整数字节，无效位手动忽略即可。如MCP3202为12bit ADC，我们以“三字节”时钟访问，需把高4bit忽略掉。

uint16_t  mcp3202_read(uint8_t mode)
{
	uint8_t send_buff[3],recv_buff[3];

	send_buff[0] = 0x01;
	send_buff[1] = mode;
	send_buff[2] = 0x00;
	spi_send_recv(&mcp3202_spi_dev,send_buff,recv_buff,3);

	return (((recv_buff[1] << 8) | recv_buff[2])&0x0fff);
}

【5】其他
  不排除一些CPU存在非整数字节配置的spi，如果有，则使用相关配置会来得更容易。
