TinyML 嵌入式微型机器学习与系统应用 学习笔记

嵌入式微型机器学习与系统应用

week1

任务

每周/隔周汇报进展 (PPT)

final: 确定研究方向与主体开展研究工作

参考

arduino

tinyml

CS249r

工作周期

研究方向
研究问题
研究方法
方法实现
实验验证、结果分析
抽象、凝练
论文写作

考核

算法、系统报告

• 课程总结报告
• 每组研究报告、汇报ppt

选题

week2

报告

参照：Tinyml-book 第四章

使用神经网络拟合 sin(x)

平台： colab

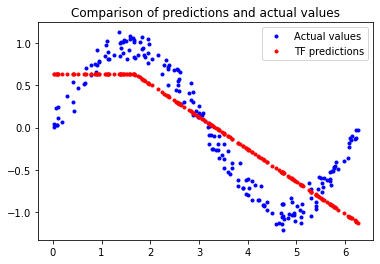

单层感知机

1-8(relu)-1

未能很好拟合函数

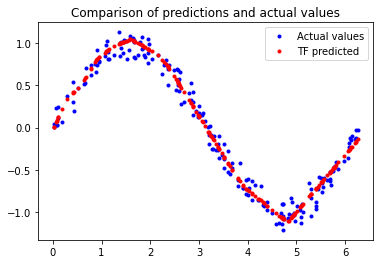

多层感知机

1-16-16-1

拟合效果较好

生成TFLite模型

使用TFLite Converter

量化模型，并生成 C 文件

在物理机上配置环境

week3-4

报告

• 主要任务：

  • 创建 TinyML 应用程序 Hello World Example

• 参考：

  • Tinyml-book 第五章、第六章
  • tensorflow/tflite-micro: Infrastructure to enable deployment of ML models to low-power resource-constrained embedded targets (including microcontrollers and digital signal processors). (github.com)

现存代码与书本内容差异过大，很难参考书中内容完成实验

"Hello World"

• evaluate_test.cc

  • 导入依赖项

  • 测试配置

  TF_LITE_MICRO_TEST_BEGIN

  TF_LITE_MICRO_TEST(LoadModelAndPerformInterference)


  • 记录数据
  • 映射模型
  • 创建 AllOpsResolver
    • 包含 tflite for microcontrollers 的所有可用算子
  • 创建解释器
  • 检查输入张量
  • 对输入进行推断
  • 读入输出

运行测试

在项目根目录下运行代码

make -f tensorflow/lite/micro/tools/make/Makefile test_evaluate_cc_test

编译文件并运行后得到以下结果：

~~~ALL TESTS PASSED~~~

Running evaluate_cc_test took 0.003 seconds

---

参照书本，尝试使测试失败，修改以下代码（由于版本差异，无法找到完全一致的位置）

结果如下

tensorflow/lite/micro/tools/make/test_latency_log.sh evaluate_cc_test  gen/linux_x86_64_default/bin/evaluate_cc_test '~~~ALL TESTS PASSED~~~' linux
Difference between predicted and actual y value is significant.
make: *** [tensorflow/lite/micro/examples/hello_world/Makefile.inc:22：test_evaluate_cc_test] 错误 1

深入研究代码

标准程序

main_functions.cc

• setup()
  • 初始化记录、加载模型等
• loop()
  • 多次运行的代码段

output_handler.cc

通过 ErrorReporter 实例记录 x, y 值

main.cc

setup 后重复调用 loop 函数

运行

缺少文件，无法照书中内容编译

部署到微控制器

使用编译并部署 Arduino 应用

Week5

报告

• 任务：
  • 测试并部署 hello_world 到 Arduino Nano 33 sense
  • Magic Wand 训练
• 参考：
  • Tinyml-book 第六、七章
  • Harvard_TinyMLx - Arduino Reference

将 Hello World 部署到微控制器

环境：

• Arduino IDE 2.0.4
• Arduino Nano 33 Sense

参考代码：

• Harvard_TinyMLx - Arduino Reference

通过 Arduino IDE 打开实例代码，点击上传（需要注意的是，首次编译的过程很慢）

打开串口监视器，发现大量数字掠过

打开串口绘图器，发现数值呈现反复下降上升的趋势（图中未能完整呈现）

发现 Arduino 开发板上的 LED 随时间明暗交替闪烁

证明部署成功，Arduino 板的 LED 亮度表现为随时间变化的 sin(x) 函数

训练 Magic Wand

数据集获取

模型使用了 “语音命令数据集”，包含 65000 个由大众在线提供的 30 个单词市场为 1 秒的发音

可以通过如下代码下载数据（ipynb）

# Download the data we will use to train the model
!wget http://download.tensorflow.org/models/tflite/magic_wand/data.tar.gz
# Extract the data into the train directory
!tar xvzf data.tar.gz -C train 1>/dev/null

目前使用的还是来自已有数据集的数据，自己通过传感器收集数据集的方法还未深入了解

模型训练

平台：Colab

参考代码：Train a gesture recognition model for microcontroller use - Colaboratory (google.com)

Magic Wand 采用的 CNN 模型结构如下

Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 conv2d (Conv2D)             (None, 128, 3, 8)         104

 max_pooling2d (MaxPooling2D  (None, 42, 1, 8)         0
 )

 dropout (Dropout)           (None, 42, 1, 8)          0

 conv2d_1 (Conv2D)           (None, 42, 1, 16)         528

 max_pooling2d_1 (MaxPooling  (None, 14, 1, 16)        0
 2D)

 dropout_1 (Dropout)         (None, 14, 1, 16)         0

 flatten (Flatten)           (None, 224)               0

 dense (Dense)               (None, 16)                3600

 dropout_2 (Dropout)         (None, 16)                0

 dense_1 (Dense)             (None, 4)                 68

=================================================================

共有 4300 个参数，共进行 50 轮训练

准确率如下（黄：验证集；红：训练集）

最终的准确度为：

loss: 0.0713 - accuracy: 0.9831 - val_loss: 0.0850 - val_accuracy: 0.9669

C 代码获取

# Install xxd if it is not available
!apt-get -qq install xxd
# Save the file as a C source file
!xxd -i model.tflite > /content/model.cc
# Print the source file
!cat /content/model.cc
