eclipse C 开发 Stm32
版权声明:本文为博主原创文章,未经博主允许不得转载。
1.下载eclipse需要的运行环境,JDK/JRE.
在http://wiki.eclipse.org/Eclipse/Installation中,找到最新的eclipse版本需要的Java 版本,然后去相应网站下载JAVA。这里我用的是Eclipse 4.5(Mars),它需要JAVA 7。
2.下载eclipse
在eclipse的官网下载 Eclipse IDE for C/C++ Developers
3.下载bleeding-edge-toolchain,openOCD,windows-build-tool。
在网站http://www.freddiechopin.info/en/download,找到download,选择bleeding-edge-toolchain,下载最新的即可。

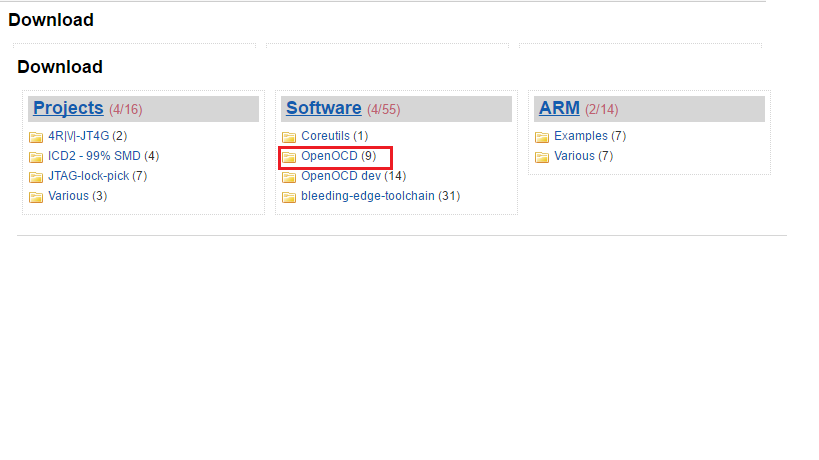

之后接着点击download,下载OpenOCD,同样下载最新的。

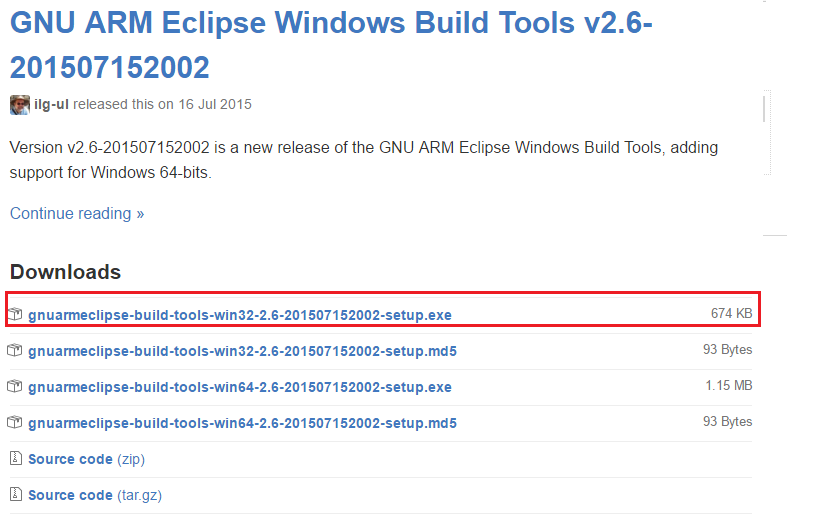

这个网站上提供的windows-build-tool版本太老,无法使用,建议到http://gnuarmeclipse.github.io/windows-build-tools/下载最新的windows-build-tools。
4.下载eclipse GNU ARM plug-in
在https://sourceforge.net/projects/gnuarmeclipse/上下载最新的即可。
5.下载Zadig
在http://zadig.akeo.ie/上下载即可
目前为止,所有需要的都下载完了,解压全部,除了eclipse plug-in。
6.调试
插入开发板,我这里用的是原子的mini版,打开zadig,选择 Options->list all devices,在下拉菜单中选择 jlink。箭头右边选择WinUSB,单击 Replace Driver。
我这里已经改过了,所以两边都是WinUSB。
7.安装/启动eclipse。安装gnu arm plug-in
安装jdk,之后直接进入eclipse目录,启动eclipse。之后安装插件。选择Help->install new software
选择Add,Location选择插件的路径,如上图中的ilg*.zip,Name随你,然后OK。之后一路Next下去。
8.新建项目
打开eclipse,选择File->New->C Project,选择与你板子匹配的类型,我这里是STM32F10X C/C++ Project,然后Next,这里根据实际情况做相应的改变,注意这里的参数基本都需要改变,以你实际使用的芯片为准;在Next,这里根据你的喜好设置,我保留了默认的设置;接着Next,这里一般保留个Debug就行了,下面那个Release可以勾掉;在Next,这里的Toolchain Path选择你下载解压后的toolchain路径,我这里是D:\STM32\STM32-Toolchain\gcc-arm-none-eabi-5_3-160412\bin,点击Finish。
9.开始工作
项目新建完成后,右键项目名,选择build project。正常情况下会顺利完成。接下来就该把build之后的程序下到stm32里了。选择旁边的三角形,选择External Tools Configurations。在Program上右键选择New,在Location里选择OpenOCD的路径,如下
在working directory里选择项目的debug目录,如下

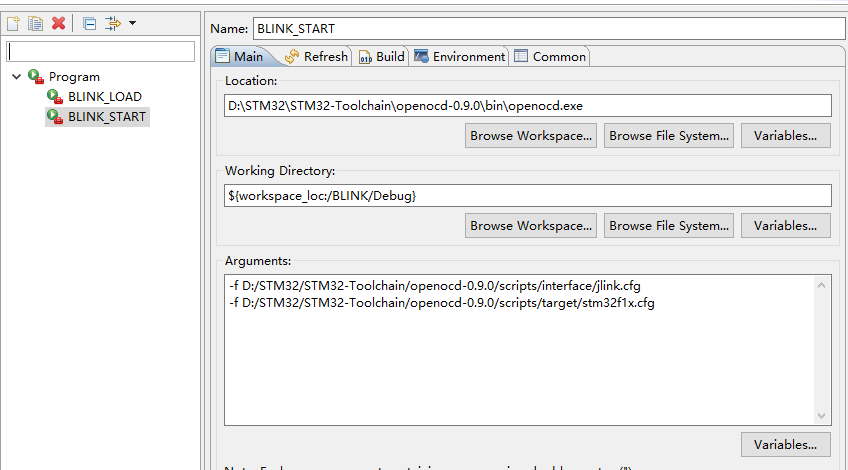

在Arguments里根据你用的调试器写入对应的参数,我用的是jlink,配置如下:
如果你用的是其他的调试器,你可以到openOCD的安装目录中scripts/interface目录下着相应的文件。同样使用的芯片也可以到scripts/target目录下找到。配置完成后,点击Apply,之后点击Run。一切正常的话,在Console窗口可以看到已经读出了芯片的相关信息:
之后继续点击刚刚那个图标旁的三角,在刚刚那个配置上,右键选择duplicate,之后会出现个一模一样的配置,在新的配置里将Argument里最后三行参数删掉,选择Apply,之后点击Run。
10.Debug
选择工具栏上的虫子图标旁的三角,选择Debug Configurations,在左侧右键选择GDB Hardware Debugging,选择New。选择Debugger选项卡,在GDB Command里选择下载的gnu-arm-none-eabi-gdb的路径:
在Remote Target里如下配置:
点击Apply。在Startup选项卡中如下配置:
然后点击Apply,最后点击Debug。在弹出的对话框中选No。
到此,用eclipse调试stm32已经完成。
