一、实验目的

  1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
  2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

  1. 下载虚拟机软件Oracle VisualBox；
  2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

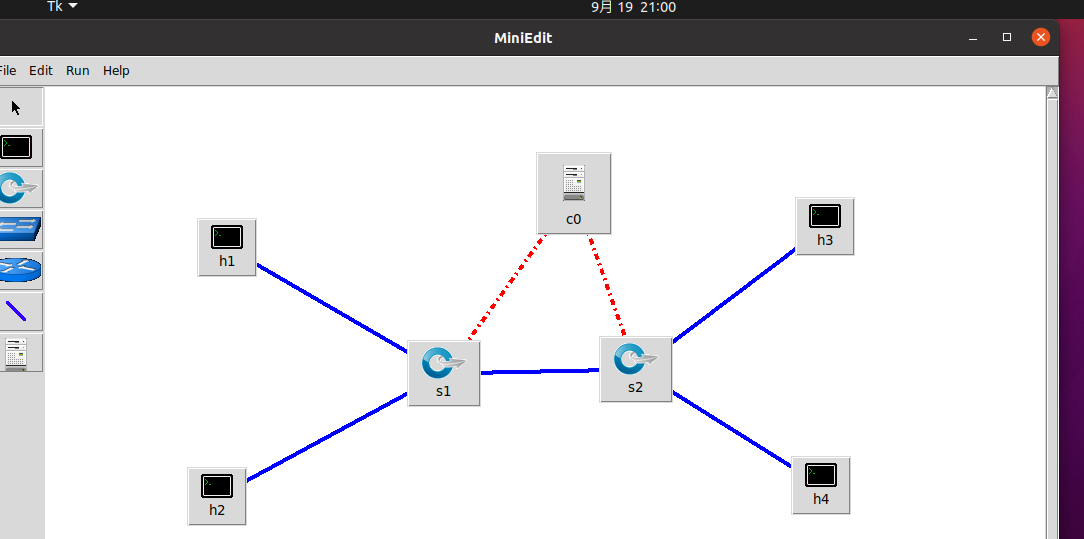

  1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

实验截图：

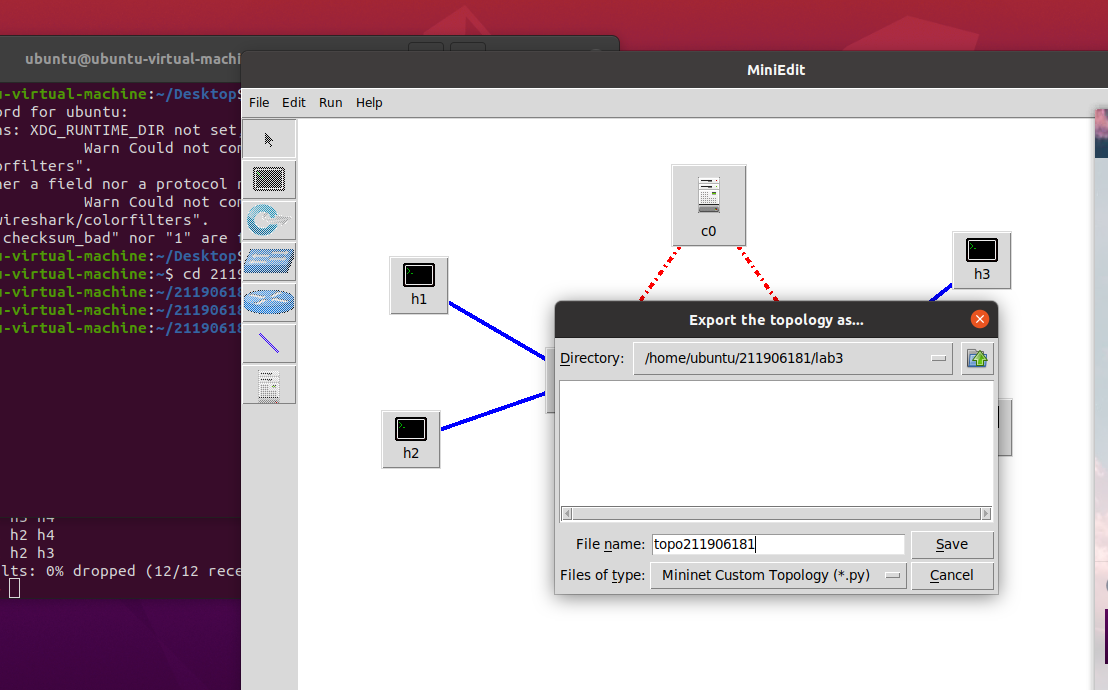

1.导出的拓扑文件存入目录：/home/用户名/学号/lab3/

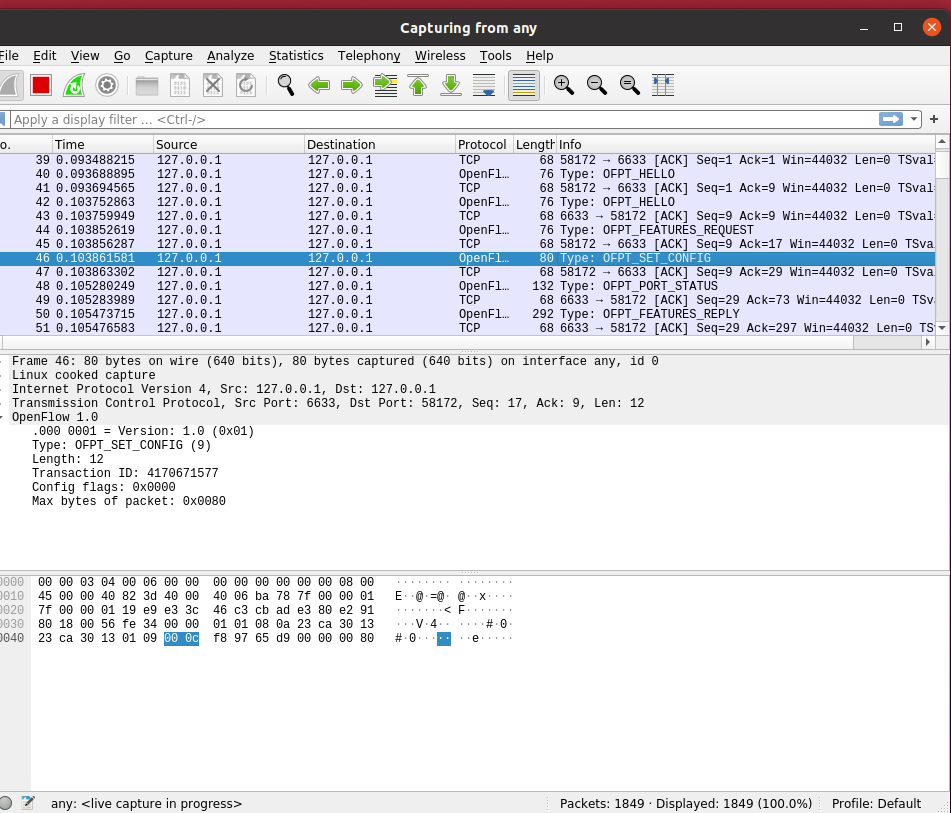

2.抓包结果

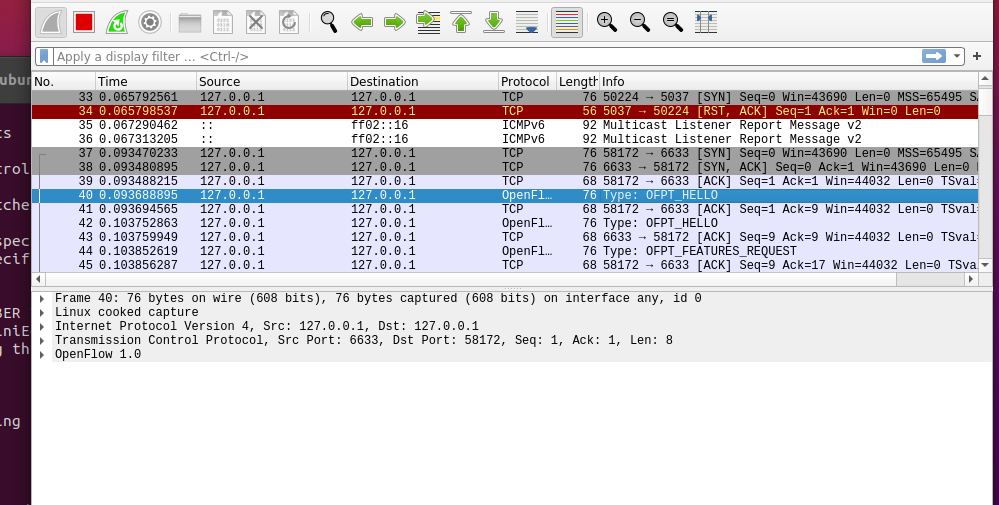

Hello

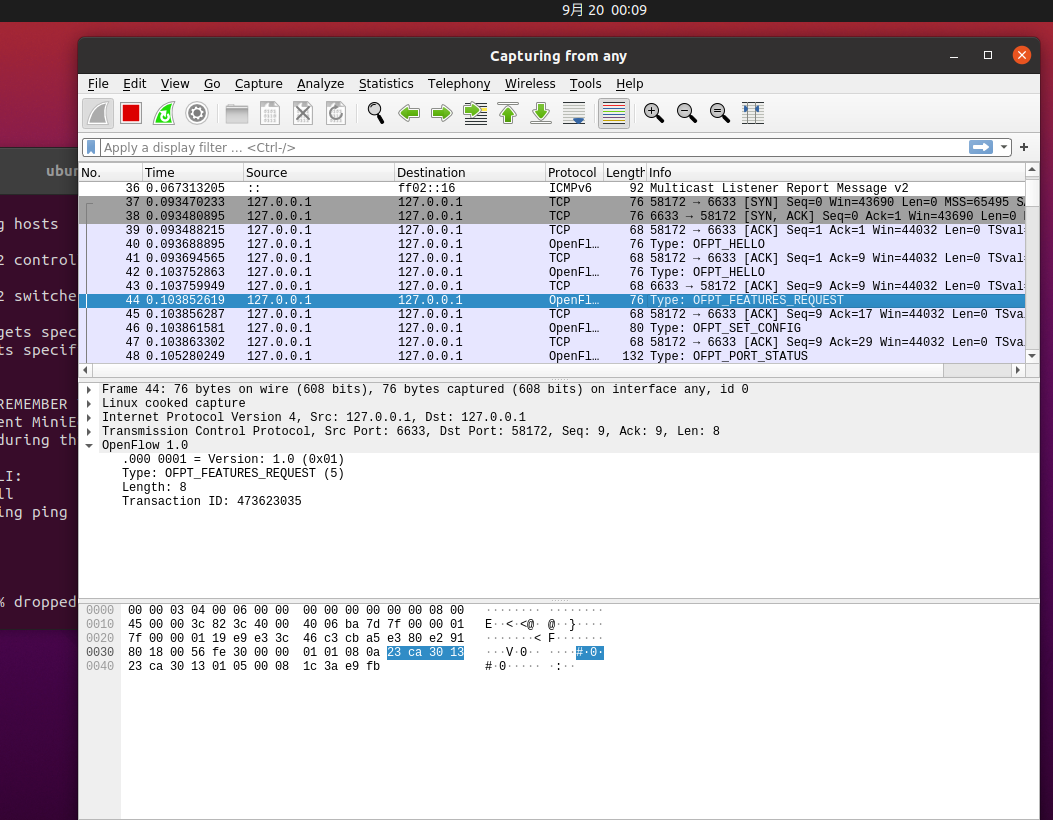

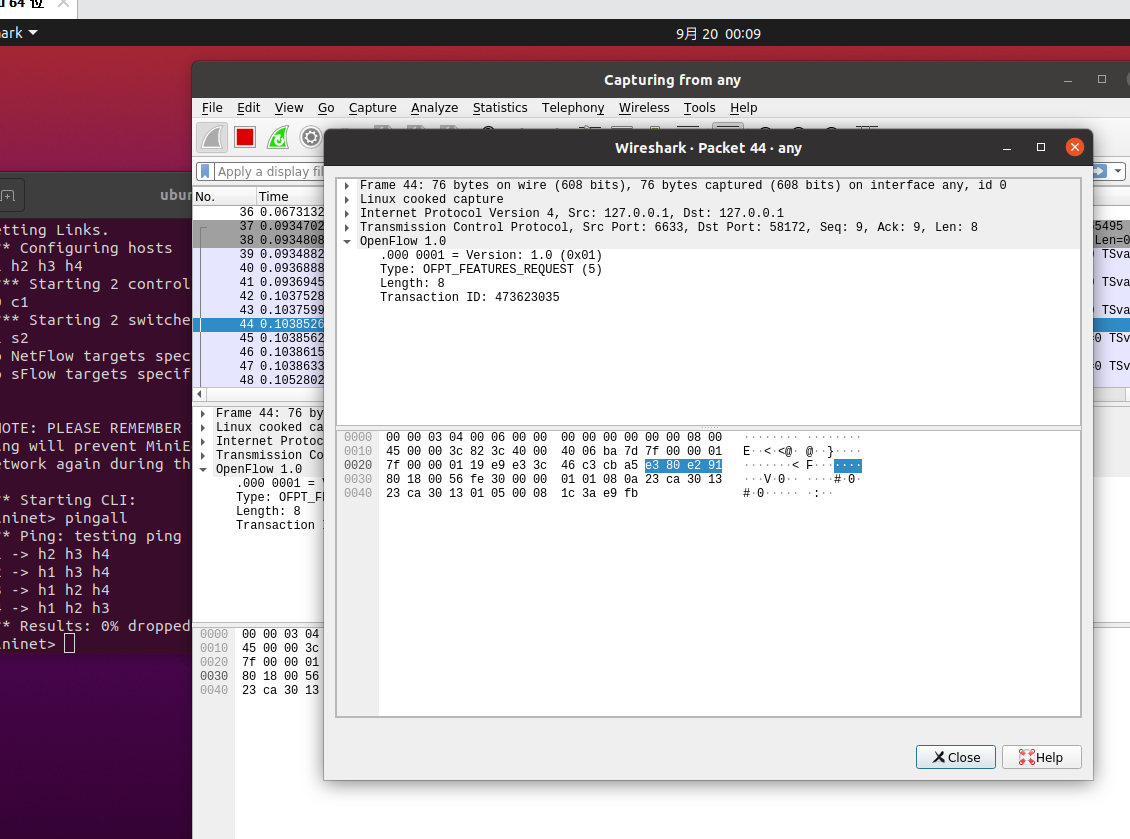

Features Request

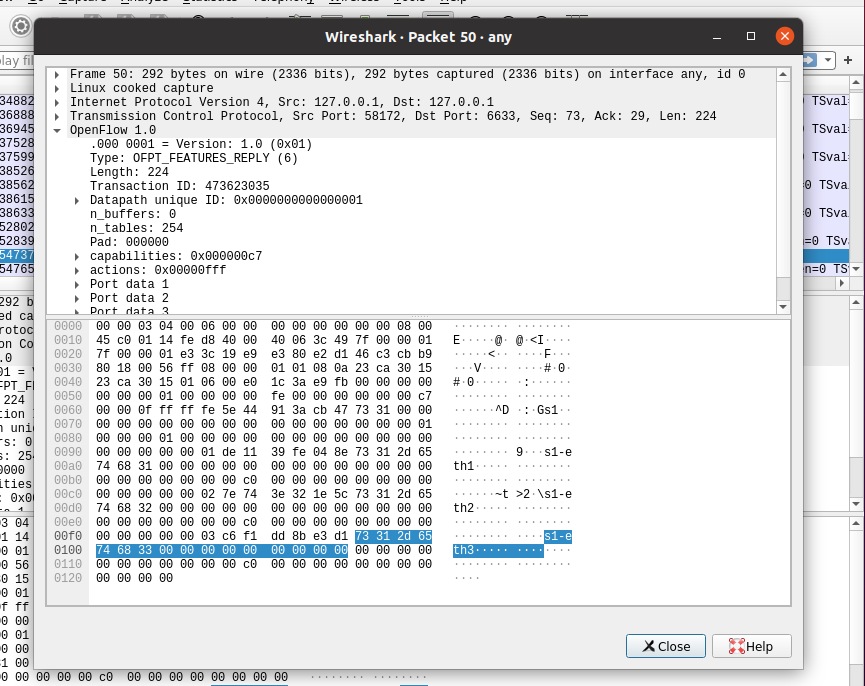

Features Reply

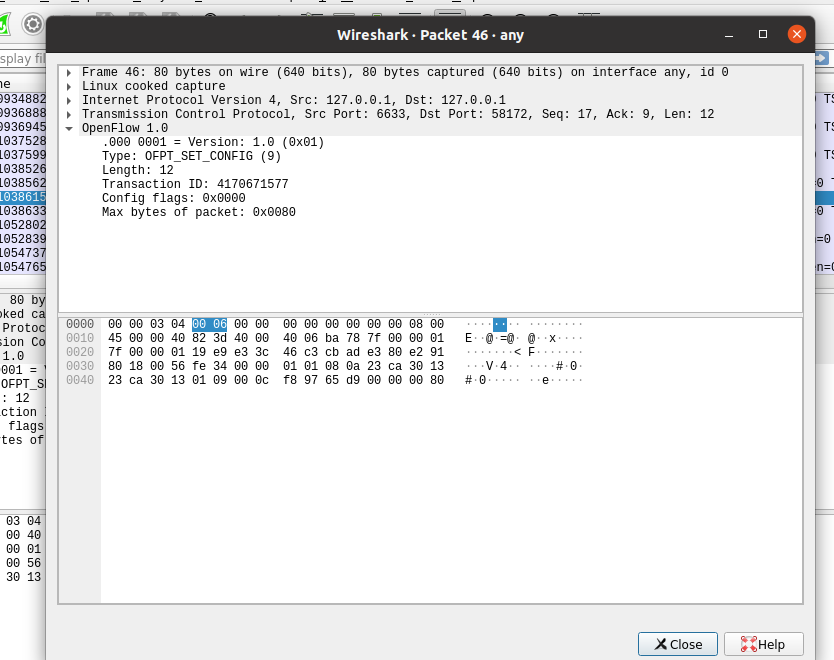

set config

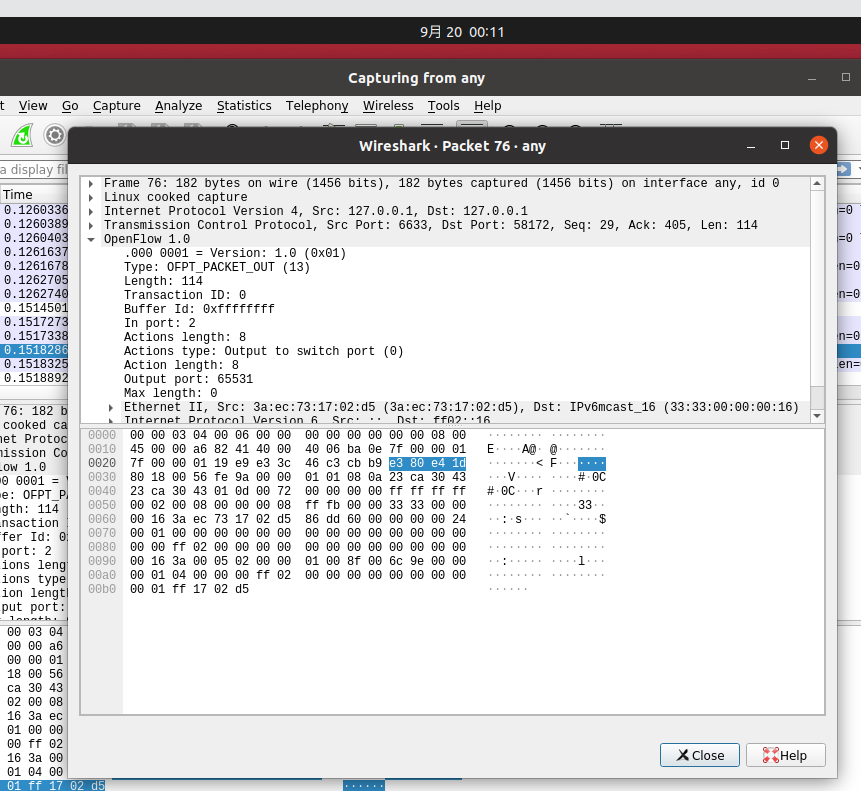

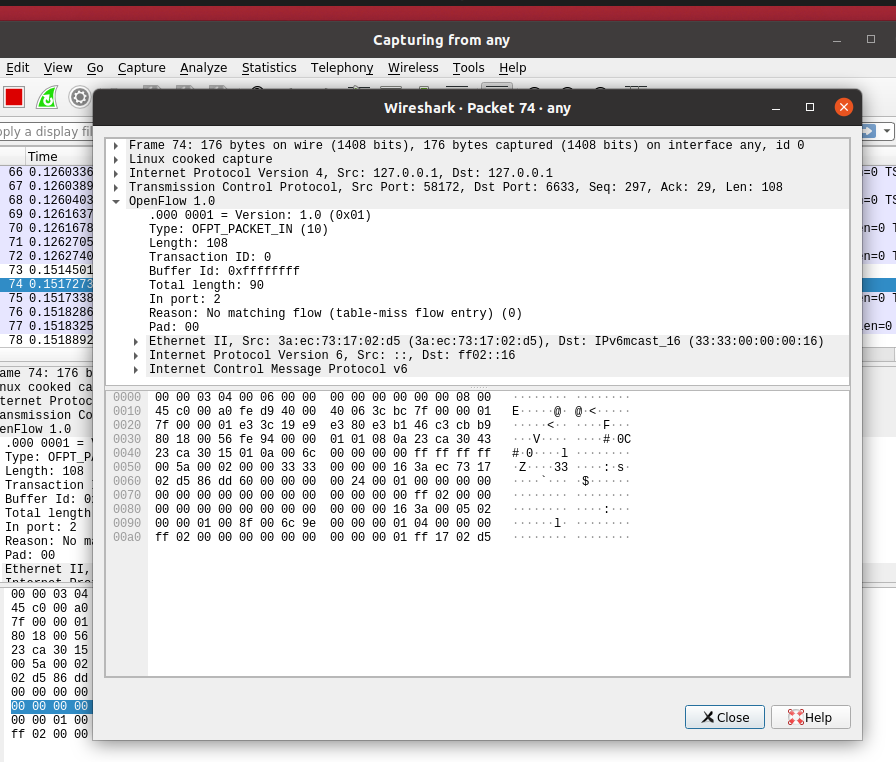

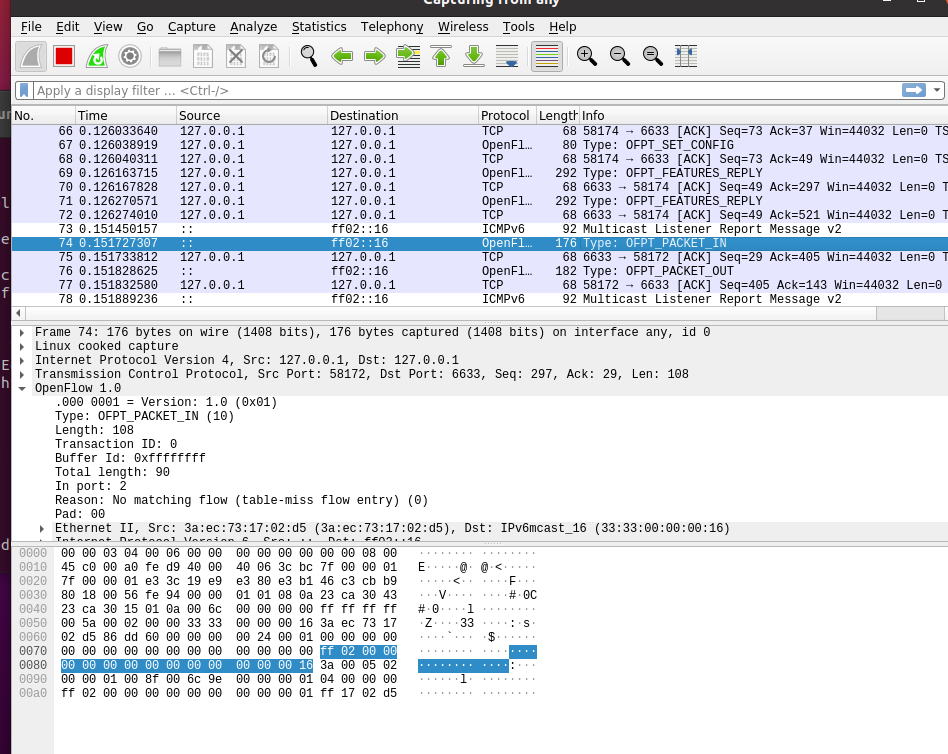

PacketIn

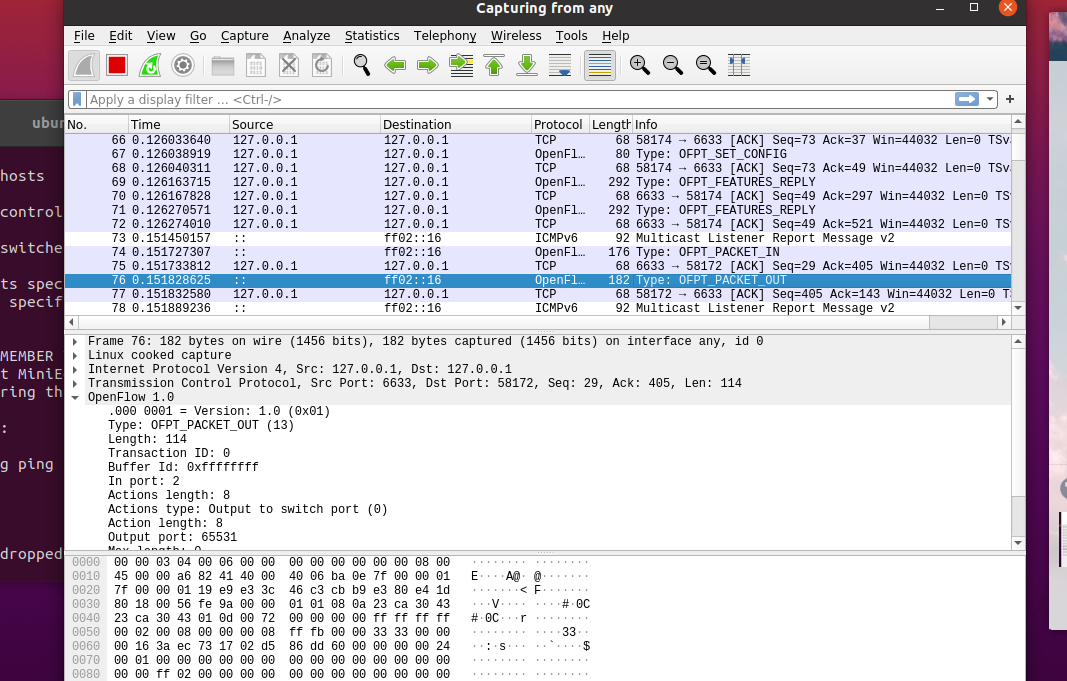

PacketOut

  1. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

  1. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

    答：交换机与控制器建立通信时使用的是TCP协议。

四、实验心得

一直在学习，有了前两次的实验基础，对这门课程有了一定的认识，这次的实验也有涉及到构建拓扑，我很开心哈哈哈！因为我可以很熟悉地打出命令，从一开始一片空白到现在有了一点点的懂了，虽然还不够深，但每次做完实验有成就感嘿嘿。这次实验一开始抓包遇到了问题，老是找不到hello包，后面询问了同学才知道原来建完拓扑后要先sudo wireshark 再any，继续学习吧！
