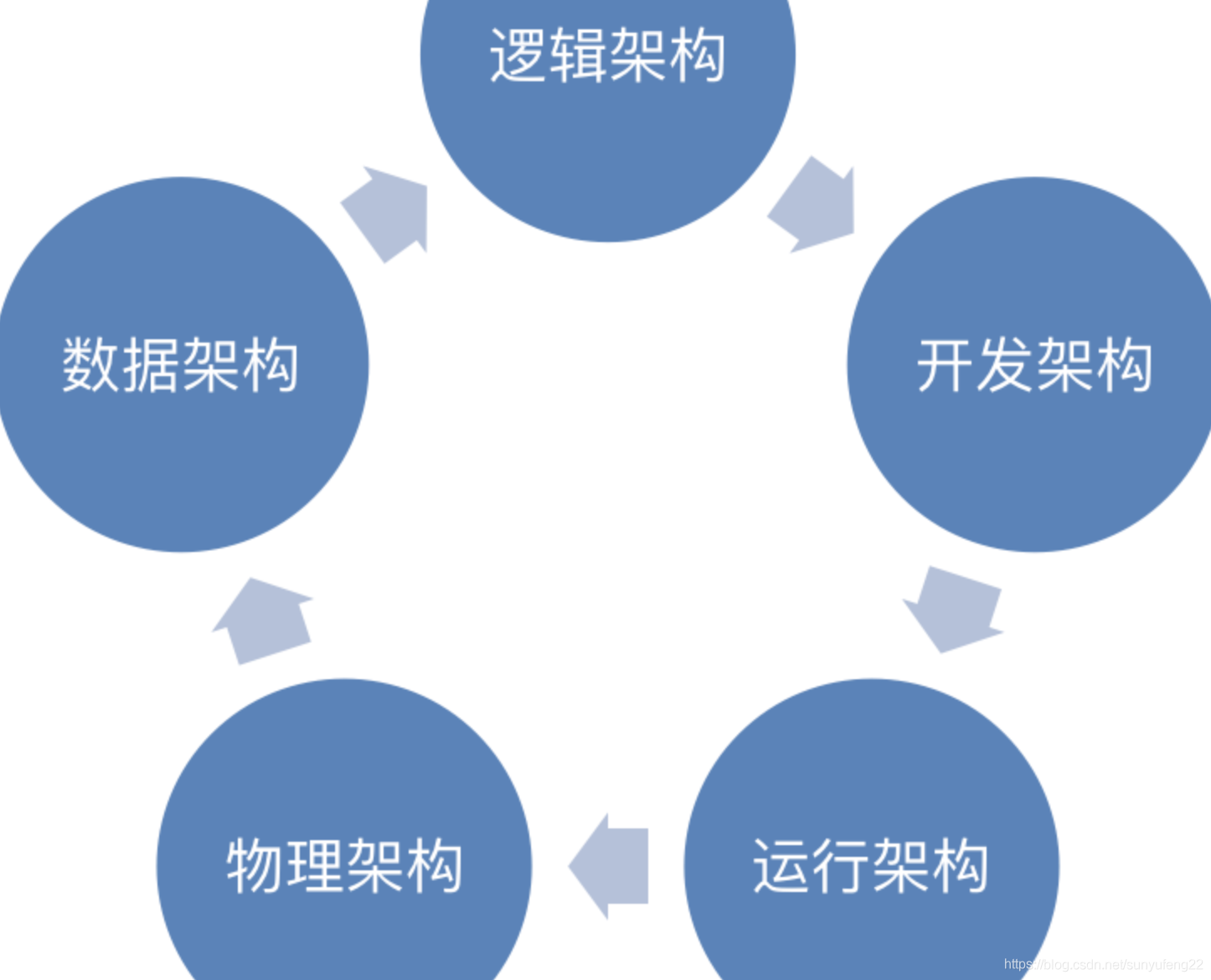

五视图是什么-什么是软件架构五视图



架构视图

着重考虑

关注点

描述方式





逻辑架构 1.功能需求——系统应答向用户提供什么样的服务。2.不仅包括用户可见的功能，还包括为实现用户功能而必须提供的“辅助功能模块” 行为和职责的划分。 分层架构，功能模块或者类图。UML：静态——包图，类图，对象图；动态——序列图，协作图，状态图，活动图。



开发架构 1.着重考虑开发环境中模块的实际组织方式 2.包括源程序文件、配置文件、源程序包、编译后的目标文件和第三方库文件等。 软件开发环境中软件模块实际组织方式——具体涉及源程序文件，配置文件，源程序包，编译后的目标文件和第三方库文件。 UML：包图，类图，组件图



运行架构 运行期质量属性——性能，可伸缩性，持续可用性，安全性 系统的并发和同步，涉及进程和线程技术。 UML：包图类图对象图来说明运行时的关键的概念；序列图，协作图等来描述交互机制。



物理架构 安装和部署的需求——包括计算机，网络，硬件设施情况，以及如何部署 软件单元如何映射到硬件，以及硬件相关的可靠性，可伸缩性，性能和安全性等。 UML：部署图，组件图



数据架构 数据需求 持久化数据的组织，数据传递，数据复制和数据同步策略。 E-R图
