计算机网络:路由器的相关概述

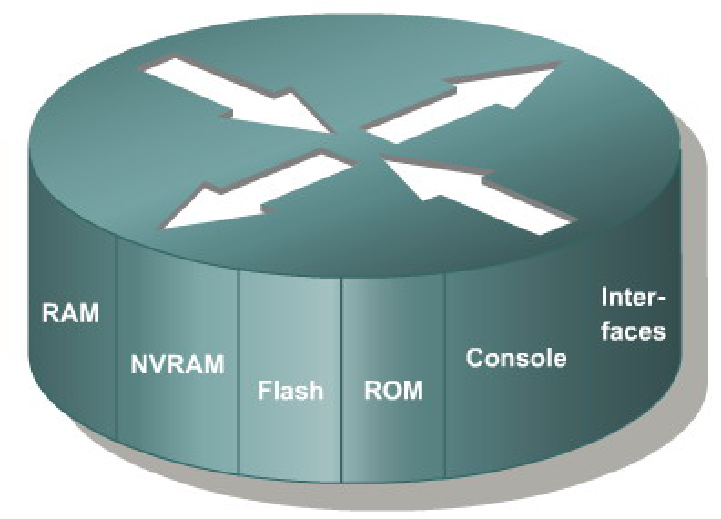

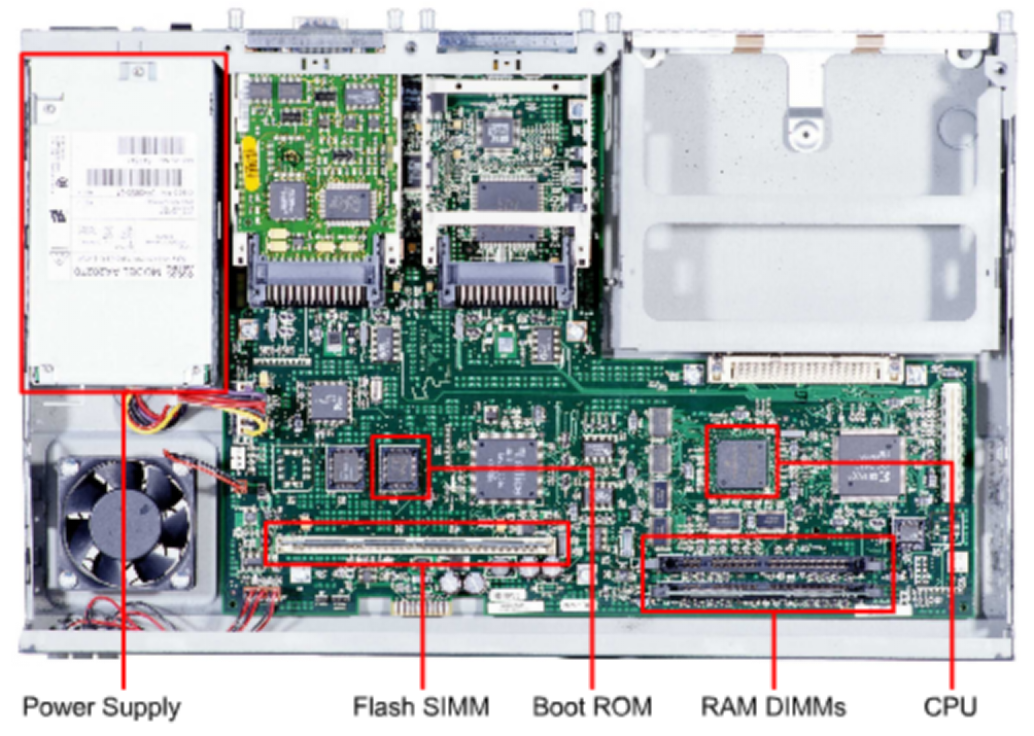

路由器的物理结构
- ROM:相当于PC的BIOS。存放引导程序和IOS的一个最小子集。
- Flash:包含压缩的或最新版本的完整的IOS和其他代码,断电后数据不会丢失
- NVRAM(No-Voliate RAM):存放路由器的配置文件,断电后数据不会丢失
- Console:配置口,用于连接主机,使得主机可以配置路由器
- Auxiliar:辅助口,接电话线,可以远程配置
- Interfaces:各种接口,包括 ethernet, fddi, fiber, serial等
路由器的体系结构
我们可以所路由器有四个原件:输入端口、输出端口、路由处理器、交换结构。

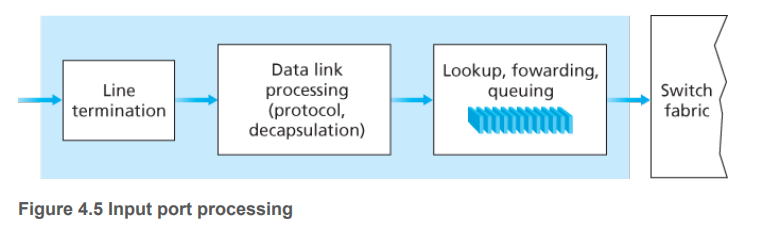

输入端口:
- 输入端口发挥物理层和链路层功能。
- 分组从帧中解封,检查差错,如果分组被破坏,就将其丢弃。
- 查路由表决定转发出口。
- 进入队列准备好被网络层处理。
- 如果进入端口的速度大于转发速度会产生拥塞。
路由处理器:
发挥网络层的功能。目的地址被用来找查下一条的地址及输出端口号。行为叫表格查询。新式路由器这个功能被移动到输入端口中。
三种类型的交换结构
交换结构是指分组被输入端口放在内存中,输出端口去取出这个分组。中间在内存或者总线中游走的过程。
-
通过存储器:Switching via memory… The simplest, earliest routers were traditional computers, with switchingbetween input and output ports being done under direct control of the CPU (routing processor).最简单、容易的传统路由交换结构,通过CPU来控制交换方向。
-

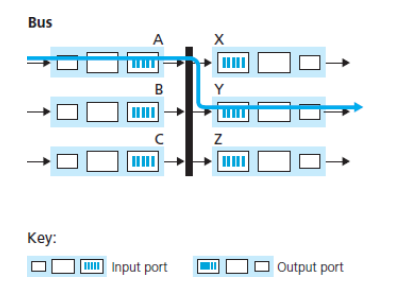

通过总线:Switching via a bus. In this approach, an input port transfers a packet directly to the output port over a shared bus, without intervention by the routing processor. 通过总线相连,没有其他任何的干预,直接到达。
-

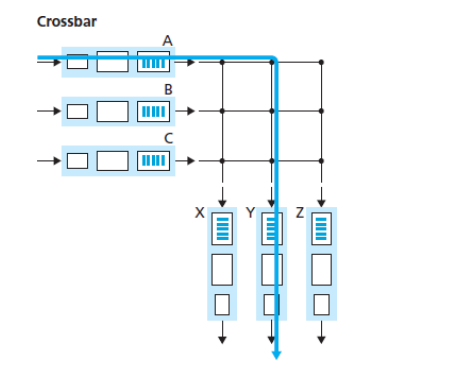

通过互联网络:Switching via an interconnection network. One way to overcome the bandwidth limitation of a single, shared bus is to use a more sophisticated interconnection network, such as those that have been used in the past to interconnect processors in a multiprocessor computer architecture.克服共享总线带宽带来的问题。

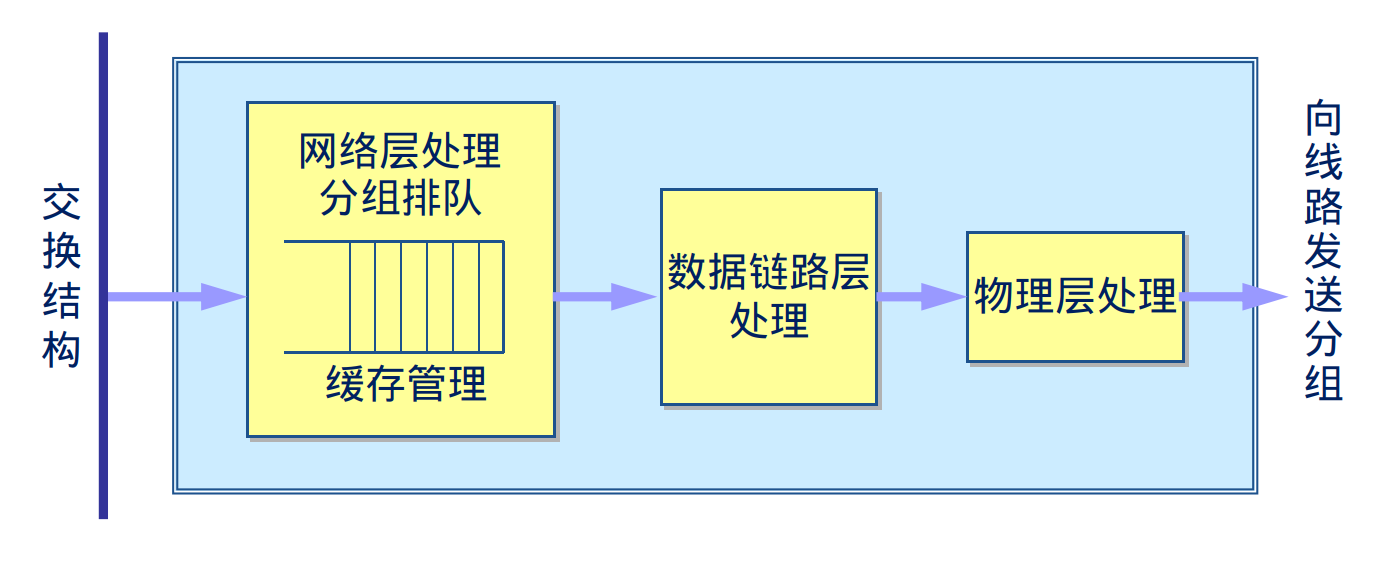

输出端口
- 交换结构传送过来的分组先缓存排队。
- 数据链路层处理模块将分组加上链路层的收不和尾部,交给物理层后发送到外部线路。
路由拥塞及其处理
- 当输入端口和输出端口缓存溢出,出现丢包,网络就会发送严重拥塞
- 拥塞控制的本质是让对方少发点或者发慢点数据。
拥塞控制分为两大类:
- 开环拥塞控制(预防)
- 闭环拥塞控制(消除)
丢包的处理
- 使用调度安排算法
- 弃尾策略:由于TCP的慢启动可能导致不公平和拥塞控制不合理
- 随机早期检测RED:随机丢包更加合理。
