计算机网络:Packet Tracer综合实验详细解析

写这个的目的是做个笔记,因为实验过程还是很多步骤。

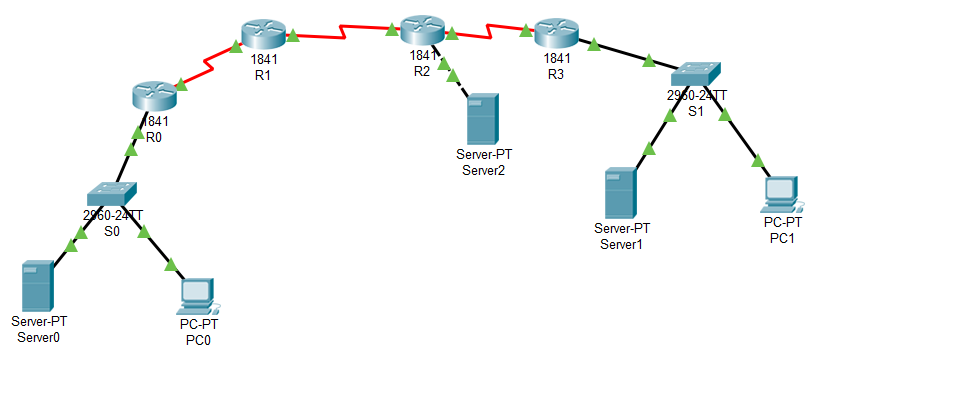

解读实验要求

在这里插入图片描述

实验要求
根据要求划分子网: 假设整个网络使用192.168.1.0网络,按照主机数够用,子网从小到大的原则使用VLSM划分子网,允许使用子网0:

  • R0的Fa0/0接口所连子网0需要50个IP地址
  • R3的Fa0/0接口所连子网1需要25个IP地址
  • R2的Fa0/0接口所连子网2需要10个IP地址
  • R0–R1之间的网络为子网3, R1–R2之间的网络为子网4,R2–R3之间的网络为子网5,均为广域网,各需要2个IP地址。

根据要求配置所有设备的IP地址 其中:

  • PC0和PC1通过服务器自动获得所在网段的第二小的IP
  • R0、R2、R3的局域网接口Fa0/0使用所在网络可用IP的最小IP地址
  • 服务器使用所在网络可用IP地址最大IP地址
  • 广域网DCE端使用所在网络的最小IP,DTE使用最大IP。
  • 配置广域网DCE的时钟频率为128000。

配置服务器的DHCP服务,DNS服务和WEB服务,要求:

  • 服务器的DHCP范围为除路由器和服务器本身外的所有可分配的本网络地址
  • Server0的DNS域名是www.ibm.com对应本服务器地址
  • 配置com的域名服务器ns.com(Server2)
  • WEB服务显示Welcome to IBM!
  • Server1的DNS域名是www.163.com对应本服务器地址
  • 配置com的域名服务器ns.com(Server2)
  • WEB服务显示Welcome to 163!
  • Server2的DNS域名是ns.com
  • 配置ibm.com的域名服务器ns.ibm.com(Server0)
  • 163的域名服务器ns.163.com(Server1)

确保所有主机之间都能ping通,所有Web服务可以访问,
要求:

  • R1,R2配置RIP协议(已配置好rip的版本为2)
  • R0,R3使用默认路由
  • 其余根据需要使用静态路由和其他所需要的配置。

林林总总,实验有这么多要求,贯穿了应用层、传输层、网络层三层。

划分子网:

网络使用192.168.1.0网络,按照主机数够用,子网从小到大的原则使用VLSM划分子网,允许使用子网0:(用h代表未知数,子网区域用二进制表示)

  • R0的Fa0/0接口所连子网0需要50个IP地址
    那么可以用的子网就是:192.168.1.00hh hhhh
    子网掩码 255.255.255.192
    网络地址192.168.1.0
  • R3的Fa0/0接口所连子网1需要25个IP地址
    那么可以用的子网就是:192.168.1.010h hhhh
    子网掩码 255.255.255.224
    网络地址192.168.1.64
  • R2的Fa0/0接口所连子网2需要10个IP地址
    -那么可以用的子网就是:192.168.1.0110 hhhh
    子网掩码 255.255.255.240
    网络地址192.168.1.96
  • R0–R1之间的网络为子网3:
    那么就是:192.168.1.0111 00hh
    (因为题目后面要求:广域网DCE端使用所在网络的最小IP,DTE使用最大IP
    R0 接口:192.168.1.0111 0010 即192.168.1.114
    R1 接口: 192.168.1.0111 0001 即 192.168.1.113
  • R1–R2之间的网络为子网4,
    那么就是:192.168.1.0111 01hh
    R1 接口:192.168.1.0111 0101 即192.168.1.117
    R2 接口:192.168.1.0111 0110 即192.168.1.118
  • R2–R3之间的网络为子网5,
    那么就是192.168.1.0111 10hh
    R2接口:192.168.1.0111 1001 即192.168.1.121
    R3接口:192.168.1.0111 1010 即192.168.1.122

均为广域网,各需要2个IP地址。

根据要求配置所有设备的IP地址 其中:

  • PC0和PC1通过服务器自动获得所在网段的第二小的IP
    最小的IP已经给了网关,所以从第二小的IP开始,但是这个一般不用刻意设置,会自动分配第二小的IP。
  • R0、R2、R3的局域网接口Fa0/0使用所在网络可用IP的最小IP地址
    R0:192.168.1.1
    R2:192.168.1.97
    R3:192.168.1.65
  • 服务器使用所在网络可用IP地址最大IP地址
    服务器0:192.168.1.0011 1110 即192.168.1.62
    服务器1:192.168.1.0101 1110 即192.168.1.94
    服务器2:192.168.1.0110 1110 即192.168.1.110
  • 广域网DCE端使用所在网络的最小IP,DTE使用最大IP。
    上面已经说明了。

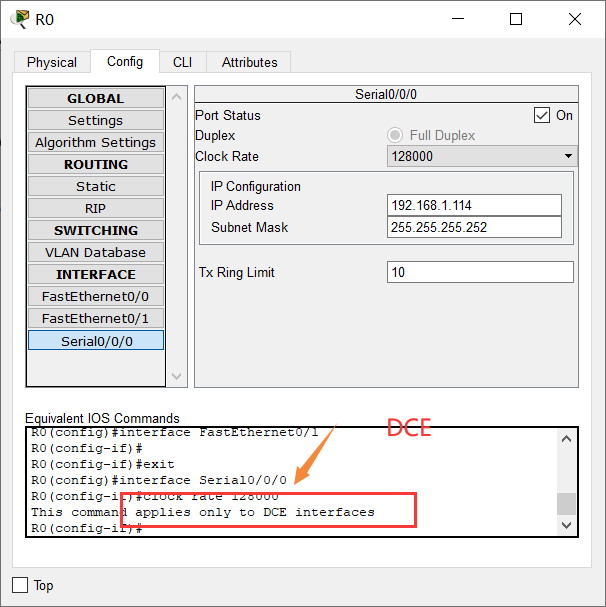

  • 配置广域网DCE的时钟频率为128000。
    分不清DCE和DTE,能调的就全调成12800.
    DCE是两个口都连了路由器,DTE是一个连了交换机,一个连了路由器。

配置服务器的DHCP服务,DNS服务和WEB服务,要求:

  • 服务器的DHCP范围为除路由器和服务器本身外的所有可分配的本网络地址
    这个不需要专门设置,因为总共就那么几台机子,范围10个都嫌多
  • Server0的DNS域名是www.ibm.com对应本服务器地址
    A Record: www.ibm.com / 192.168.1.62
  • 配置com的域名服务器ns.com(Server2)
    NS : com / ns.com
  • WEB服务显示Welcome to IBM!
    打开HTTP服务,改变HTML代码<h>Welcome to IBM!</h>
  • Server1的DNS域名是www.163.com对应本服务器地址
    A Record:www.163.com / 192.18.1.94
  • 配置com的域名服务器ns.com(Server2)
    NS : com / ns.com
  • WEB服务显示Welcome to 163!
  • Server2的DNS域名是ns.com
    A Record: ns.com / 192.168.1.110
  • 配置ibm.com的域名服务器ns.ibm.com(Server0)
    NS: ibm.com /ns.ibm.com
  • 163的域名服务器ns.163.com(Server1)
    NS: ibm.com /ns.ibm.com

确保所有主机之间都能ping通,所有Web服务可以访问,
要求:

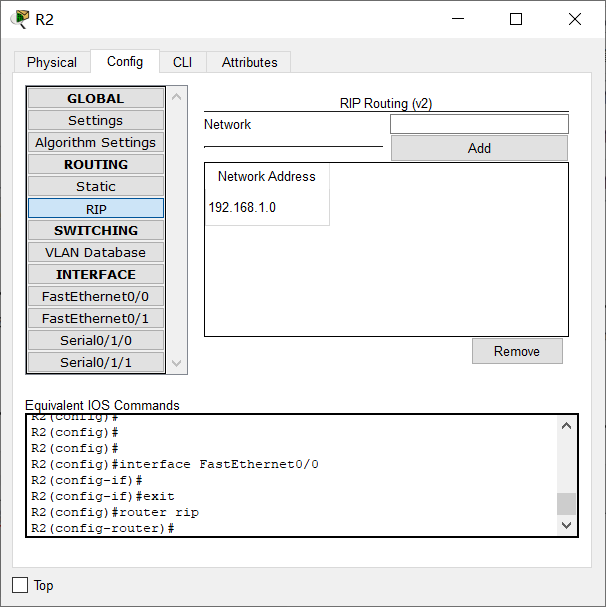

  • R1,R2配置RIP协议(已配置好rip的版本为2)
    打开路由器的serial接口:输入以下代码
router rip
version 2
network 192.168.1.***
R1配置的RIP:`192.168.1.118`
R2配置的RIP:`192.168.1.122`

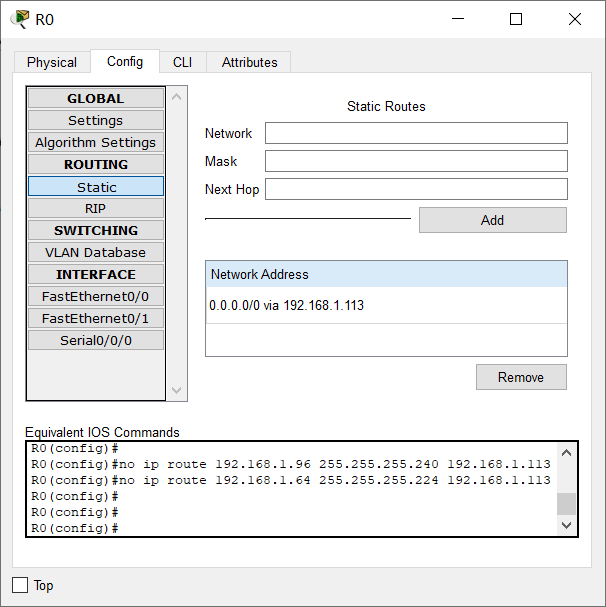

  • R0,R3使用默认路由
    默认路由是指它不知道去哪个网络,下一跳往哪走
    R0: 0.0.0.0 / 0.0.0.0 /192.168.1.113
    R1: 0.0.0.0 / 0.0.0.0 / 192.168.1.121

  • 其余根据需要使用静态路由和其他所需要的配置。

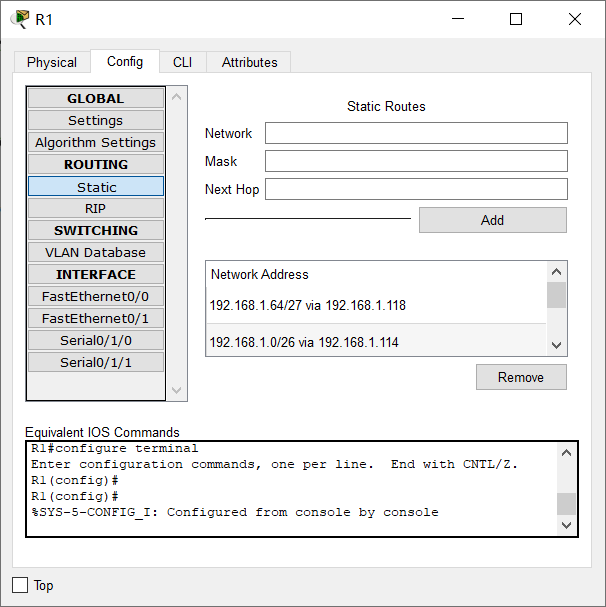

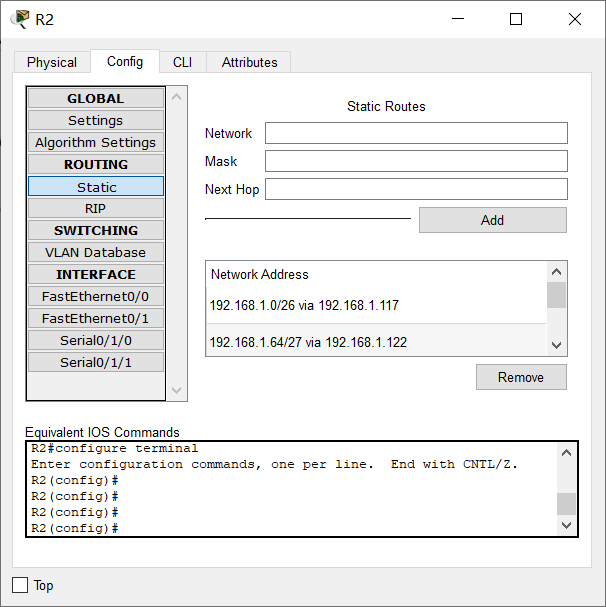

    其他的则要配置R1和R2的静态路由:
    在这里插入图片描述在这里插入图片描述

至此,所有的都配置完毕,从左到右的顺序记录截图,可以去目录速查。

下面是配置截图:

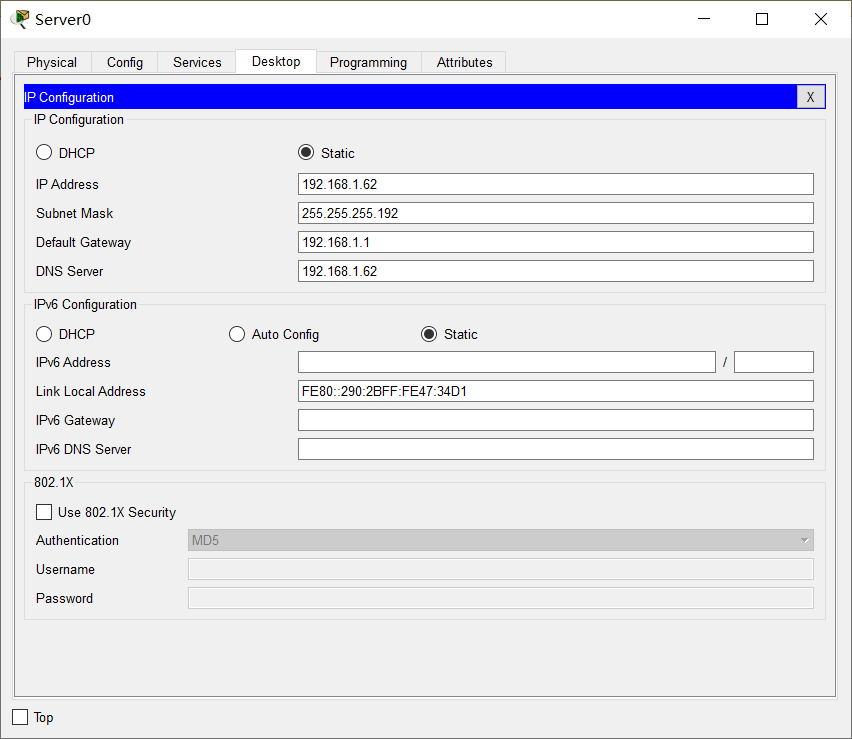

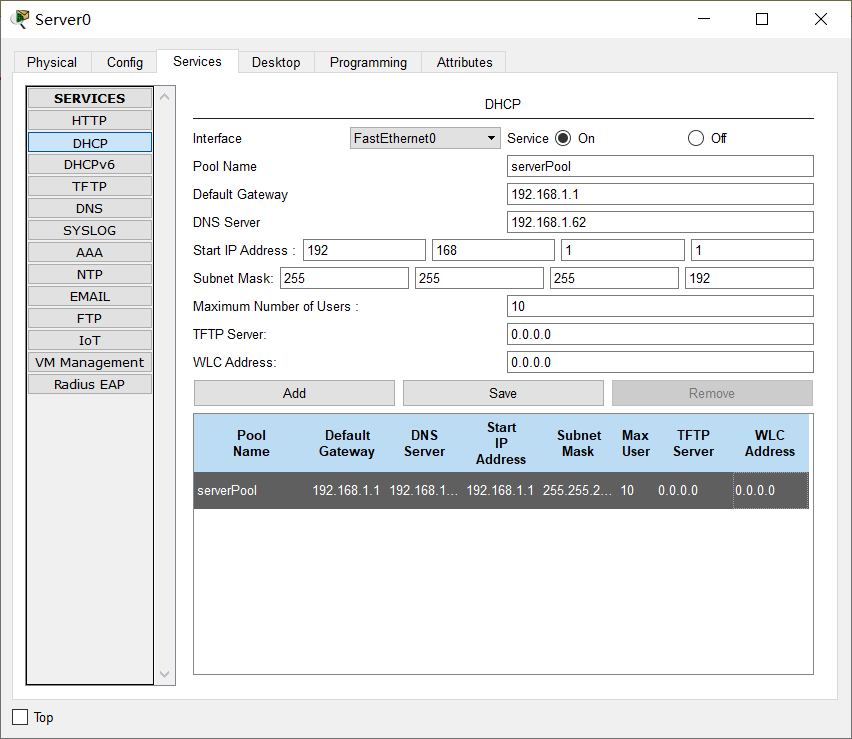

Sever0:

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

PC0:

在这里插入图片描述

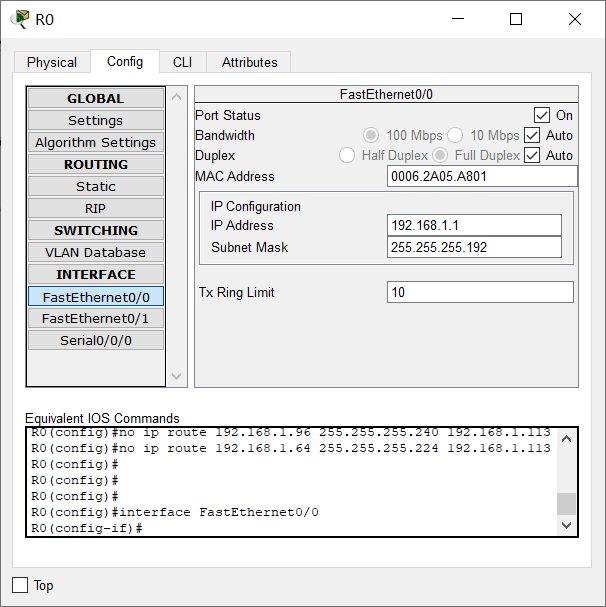

R0

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

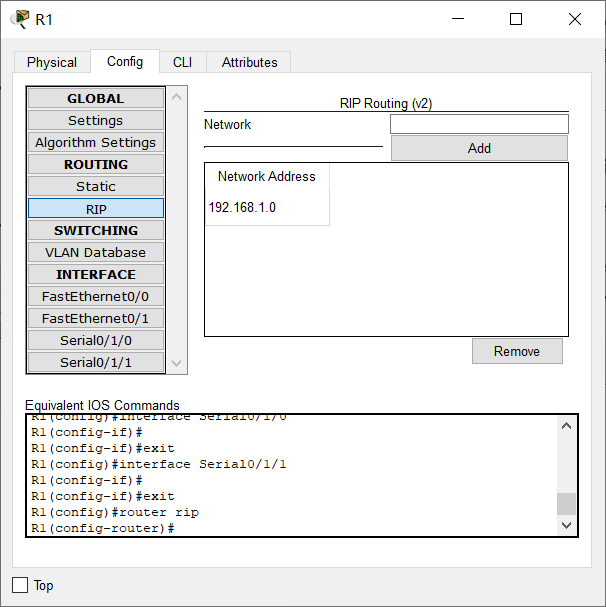

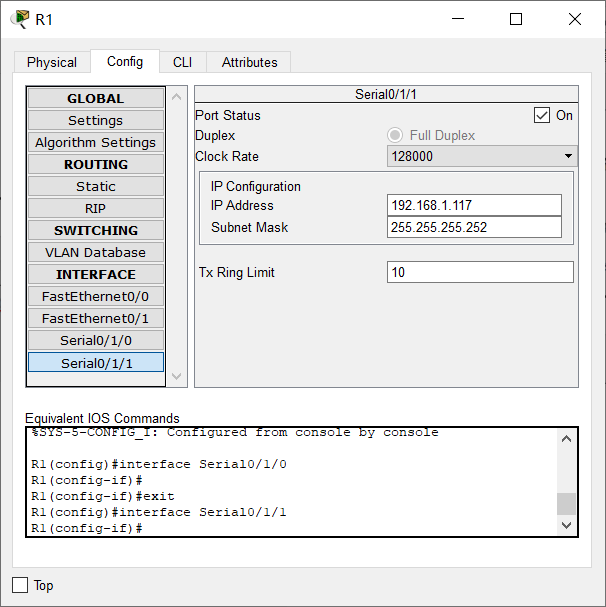

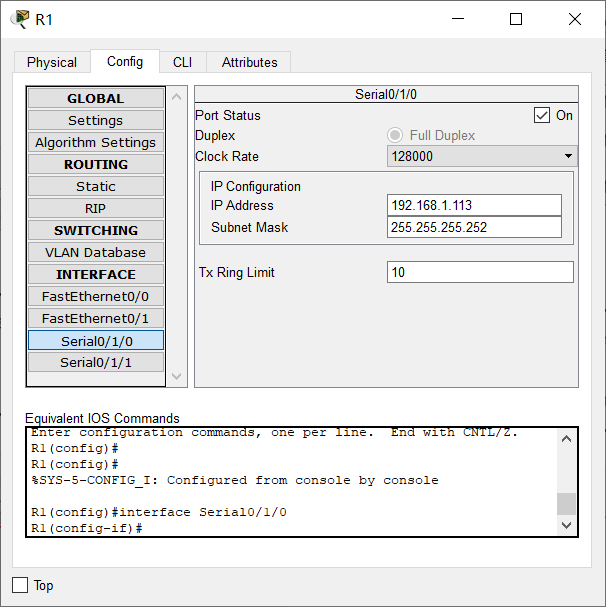

R1

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

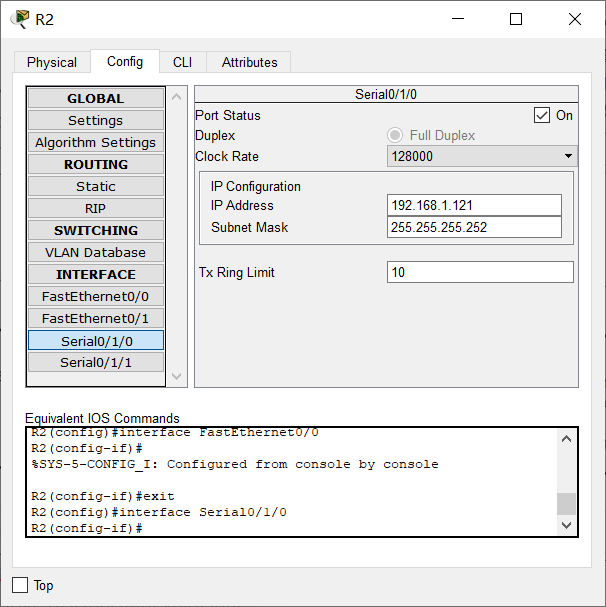

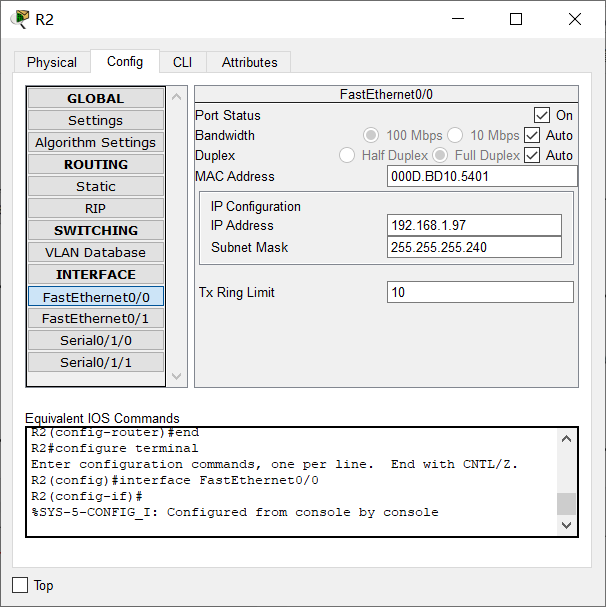

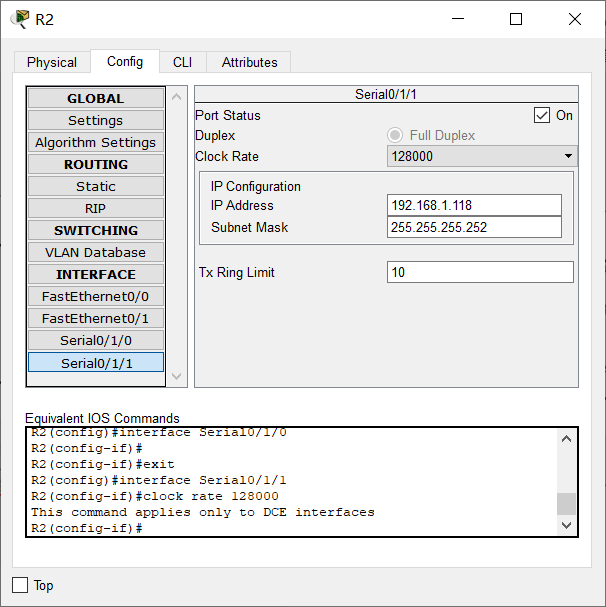

R2:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

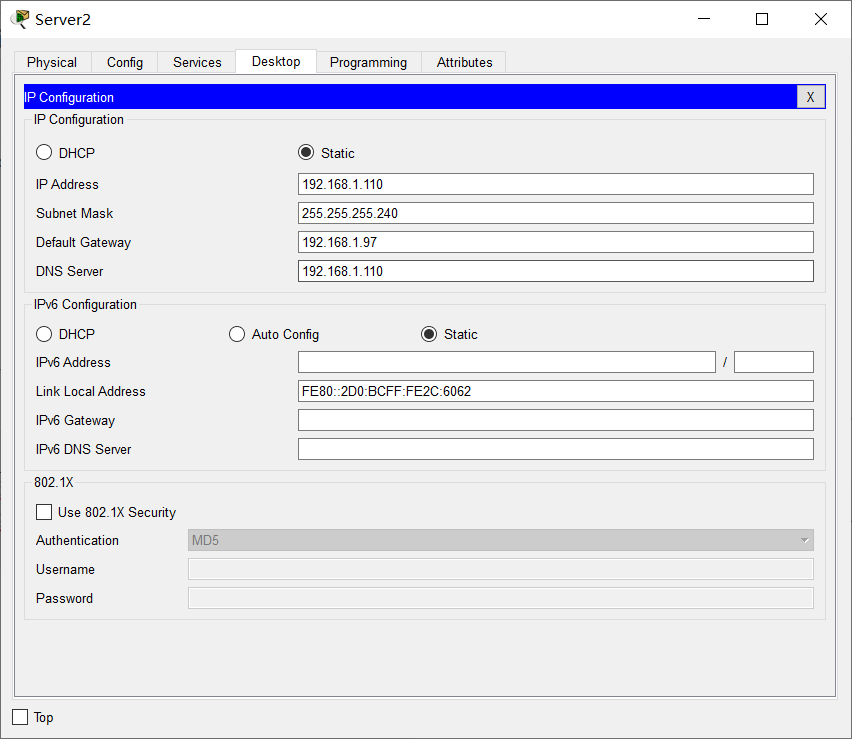

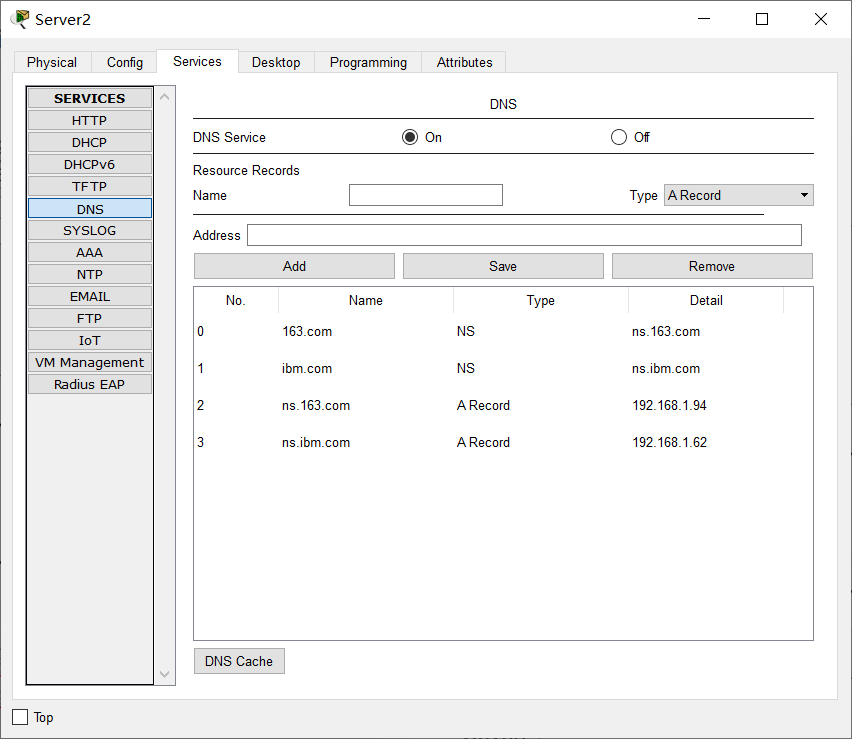

Sever2:

在这里插入图片描述

在这里插入图片描述

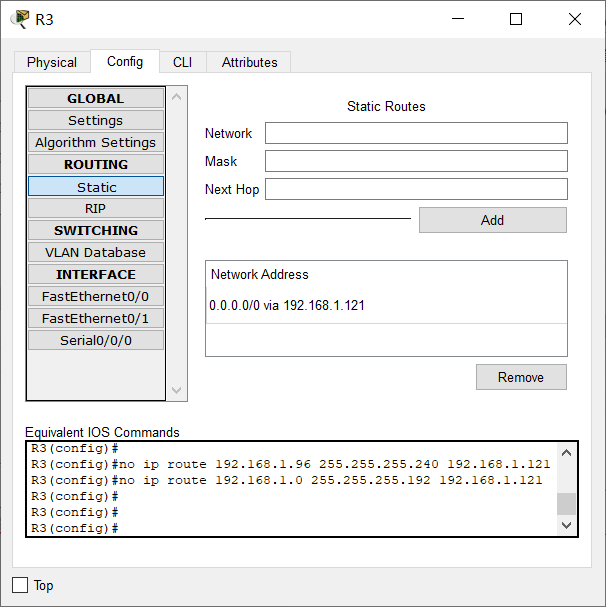

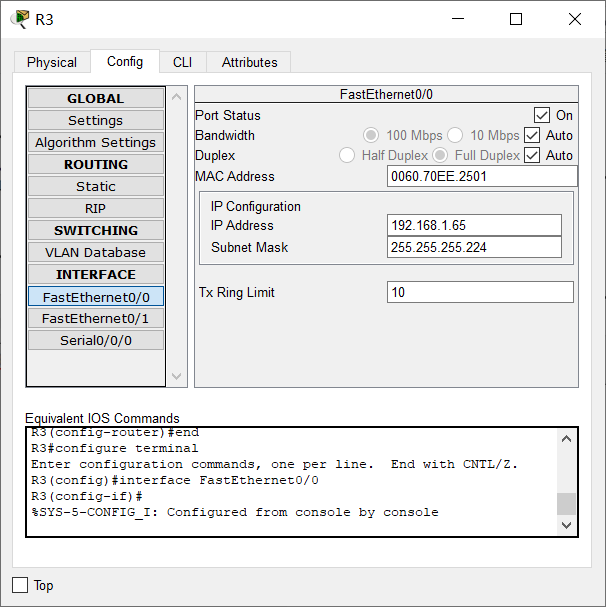

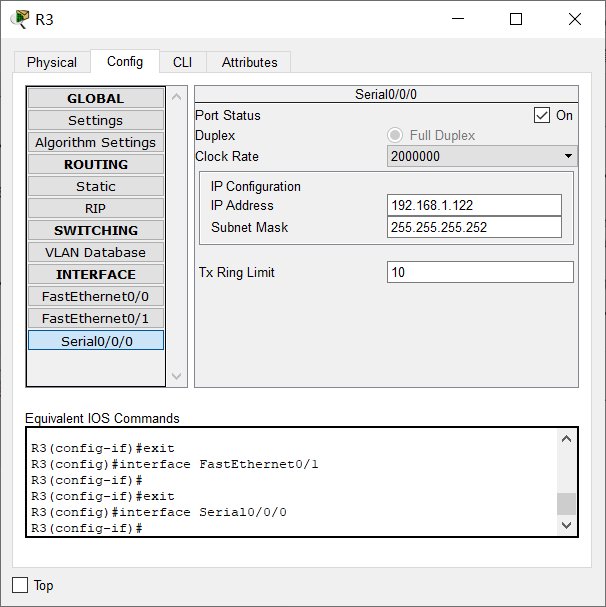

R3:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

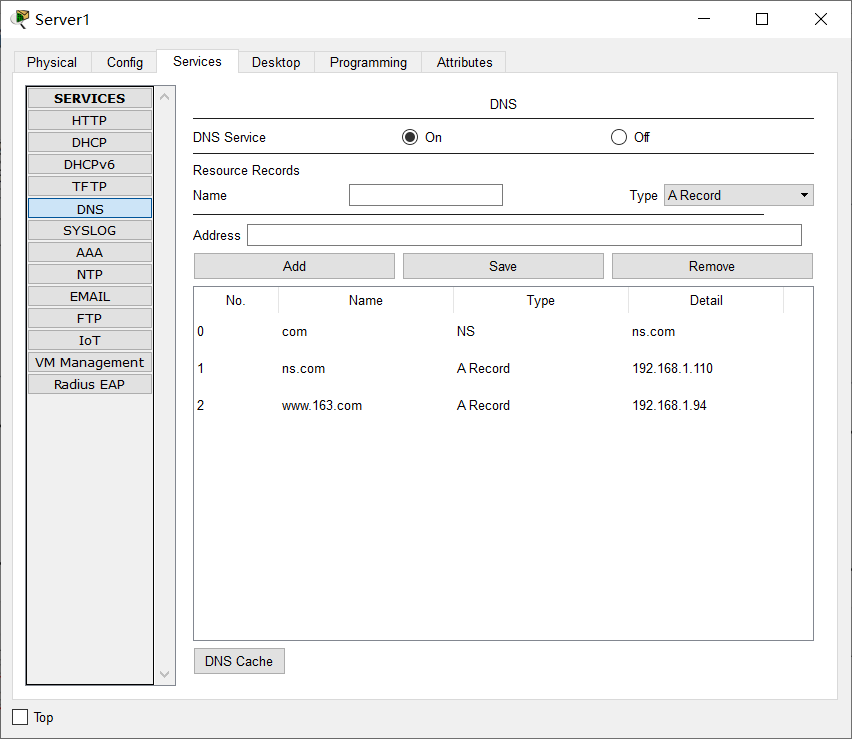

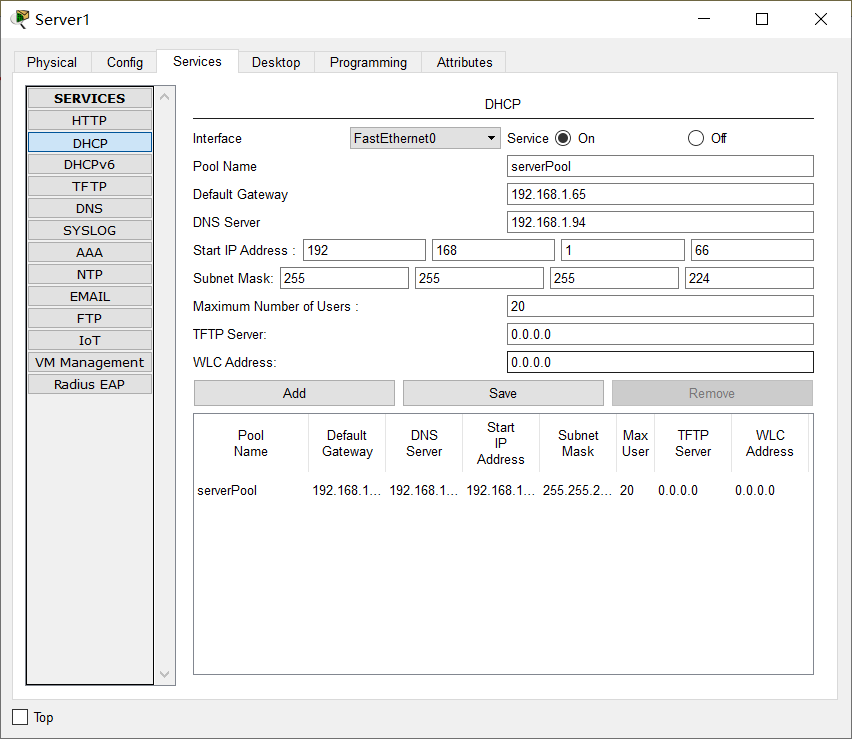

Sever1:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

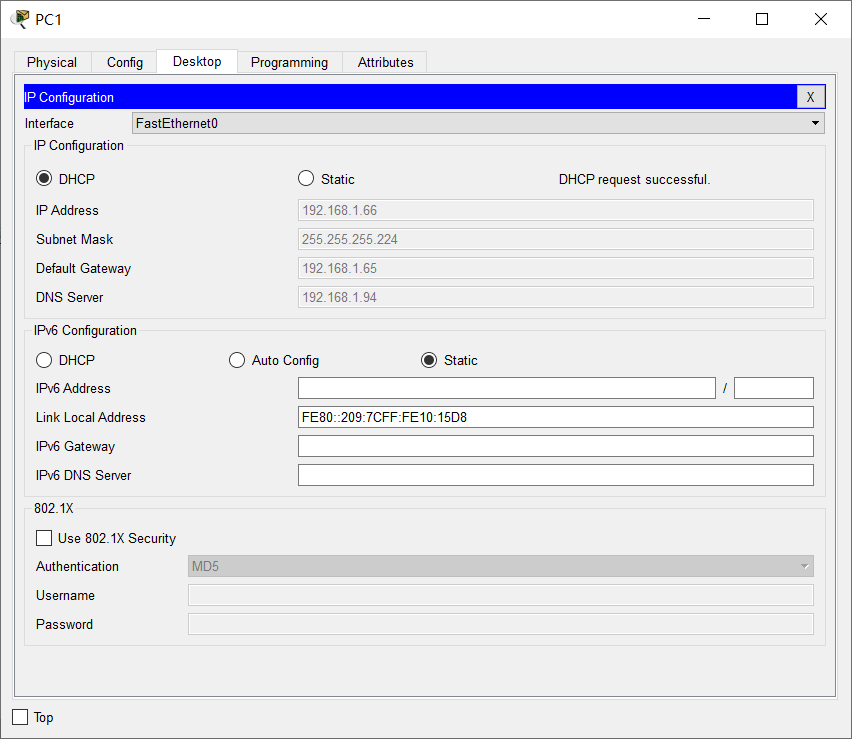

PC1:

在这里插入图片描述

加油吧
