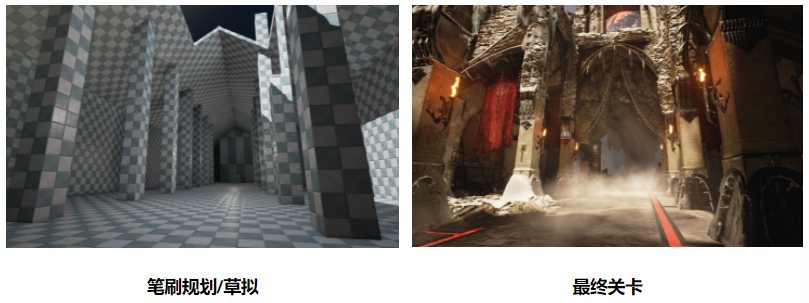

一. 几何体笔刷 Brush Mesh（BSP）

• 在使用静态网格体和其他成品美术资源填充关卡前，常用于规划关卡基本轮廓，以确定布局和流程





二. 静态网格体 Static Mesh

2.1 概述

• Static Mesh 放置到场景（变成 Instance），实际数据信息存放在内存里（大量 Static Mesh 放置在场景里也不会造成性能负担）

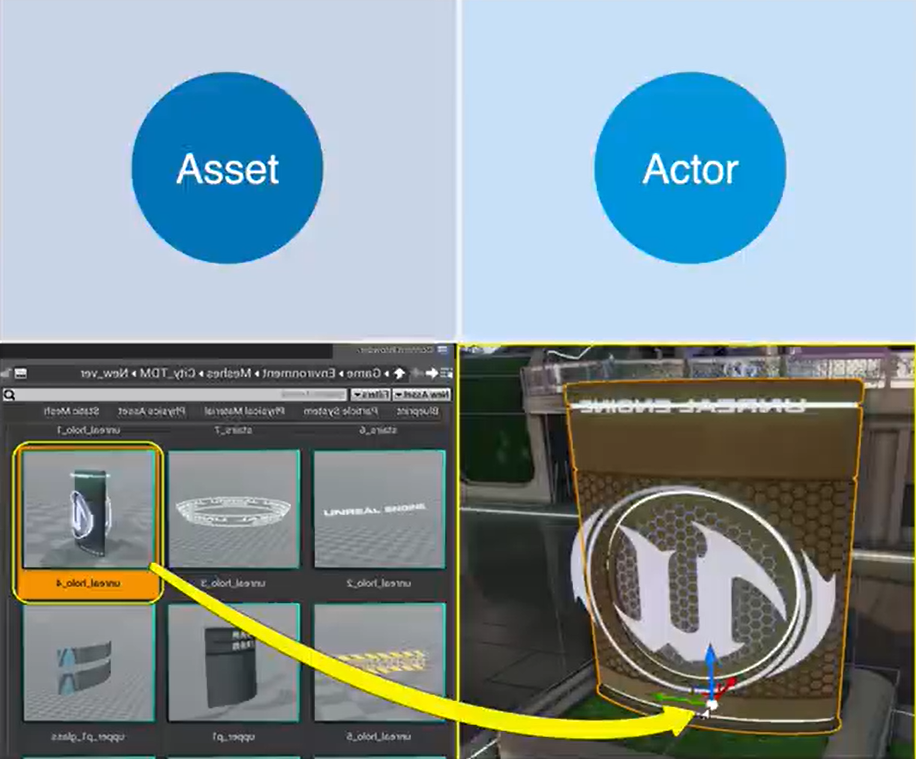

• Static Mesh 可以把存在磁盘上的 Asset 调取到场景，作为 Actor，以减少性能开销





2.2 导入方法

• 导入外部数据并生成 Static Mesh 的三种方式：

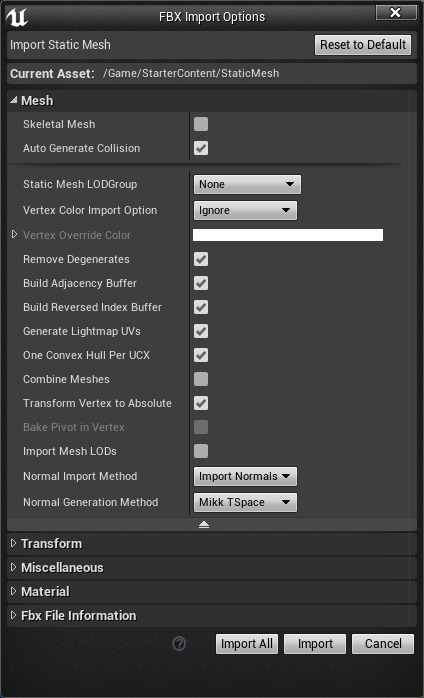

1. 导入 FBX

• 可以将复杂的大场景导入成一个 FBX，也可以导入一些模型的 LOD
• 原 Mesh 中的基础材质贴图也可以一起导入（高级一点的材质则不能导入，如 Arnold、Vray）

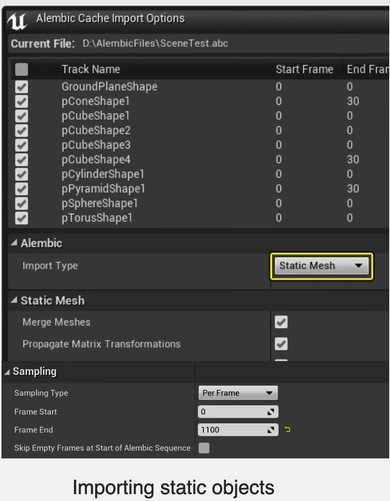

2. 导入 Alembic

• 以序列帧 + 缓存的方式进行导入，轻量场景，常导入模拟相关的数据（流体、爆炸）

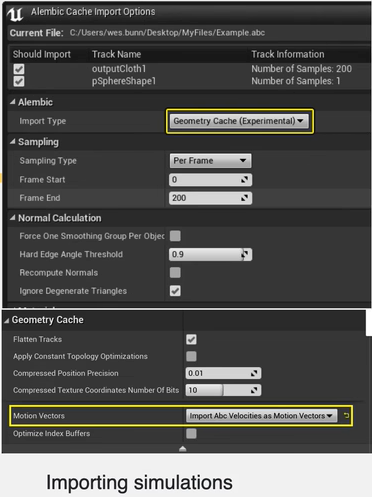

• 导入为 Geometry Cache

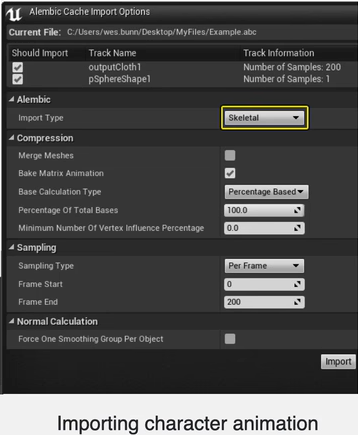

• 导入为 Skeletal Mesh



• 导入为 Static Mesh

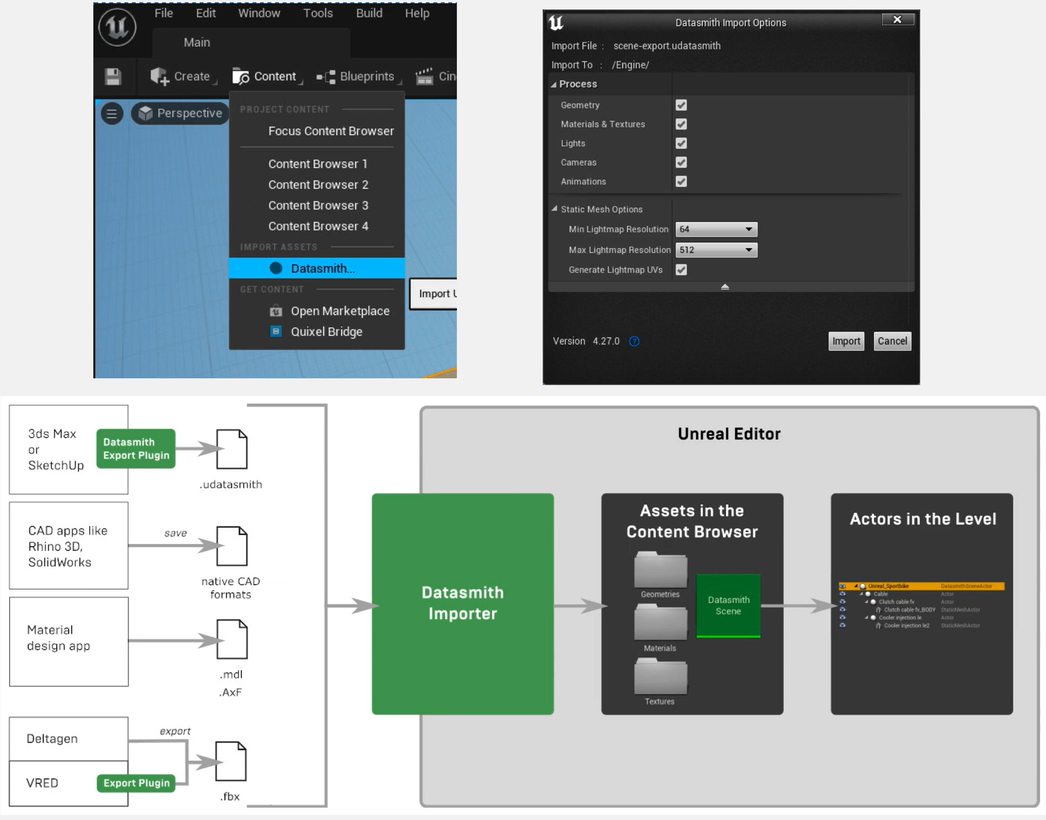

3. 导入 Datasmith

• 可以导入非传统 DCC 软件制作的三维数据
• 也可以导入一些简单的基于 Transform 动画（顶点变化 / 变形的动画不支持）





三. 骨骼网格体 Skeletal Mesh

• 由骨骼驱动的、有形变的 Mesh
• 可导入模型、材质、贴图、动画、LODs





四. Landscape 地形

4.1 概述

• Landscape 是专门用于创建大地形尺寸效果的几何体
• 可用笔刷进行雕刻 / 编辑 ，有一整套绘制颜色、编辑几何体形状的工具
• 地形材质由图层控制，图层间可以相互混合
• 导入高度图 High Map，可以快速生成复杂地形变换（使用 VHM 添加小细节）
• 缺点：不支持 Vertex Normal / Vertex Color 编辑，暂无自适应优化方法，需要通过输入参数进行手动优化





4.2 导入方法

• 导入 High Map 的方法

• 格式转换，以下格式的文件才能在 UE 中使用：

• 16-bit，GrayScale 灰阶 PNG 文件
• 16-bit，GrayScale 灰阶 RAW 文件

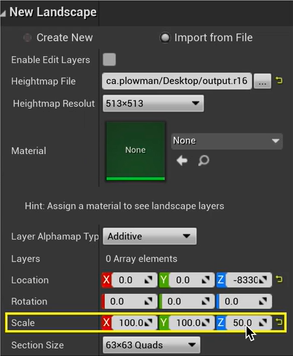

• 导入自定义高度图文件

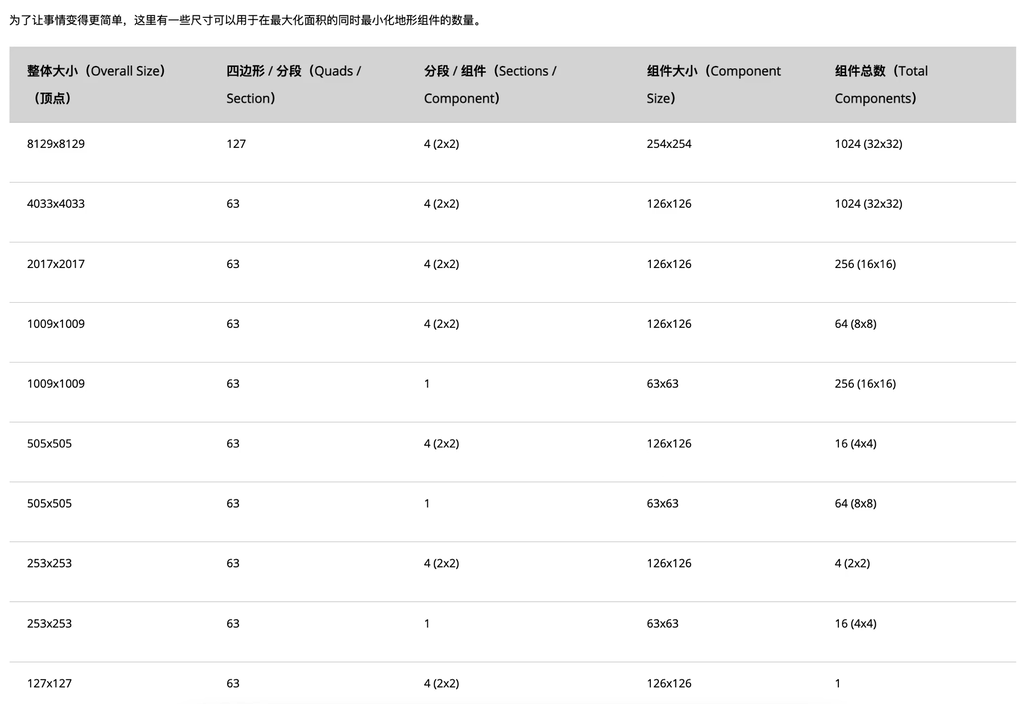

• 建议生成地形的尺寸参考

• Z = height(cm) / 512
• Maxmum component = 1024

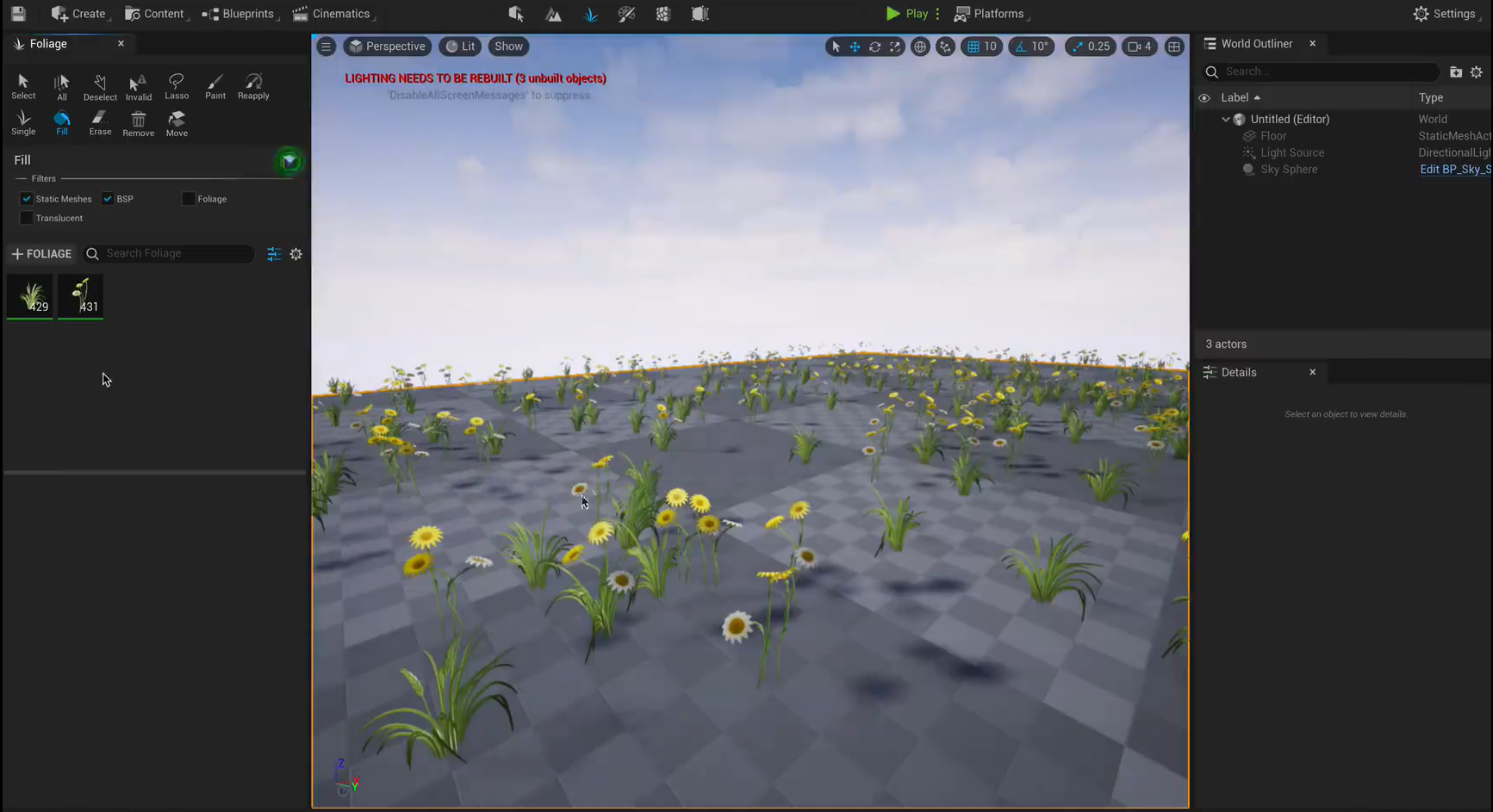

五. Foliage 植被

• 地表覆盖物工具
• 基于 Static Mesh （无交互，计算量变小），使用笔刷绘画，快速生成大面积植被效果
• 可以从 MegaScans Library 库中拿已经扫描好的资源作为笔刷的使用，使细节更丰富







六. Nanite Mesh（UE5 新特性）

6.1 概述

• UE5 引入的虚拟几何体，一种可以获得像素级细节和海量对象的系统
• 高密度的几何体，可自动根据相机的远近创建自然的 LODs

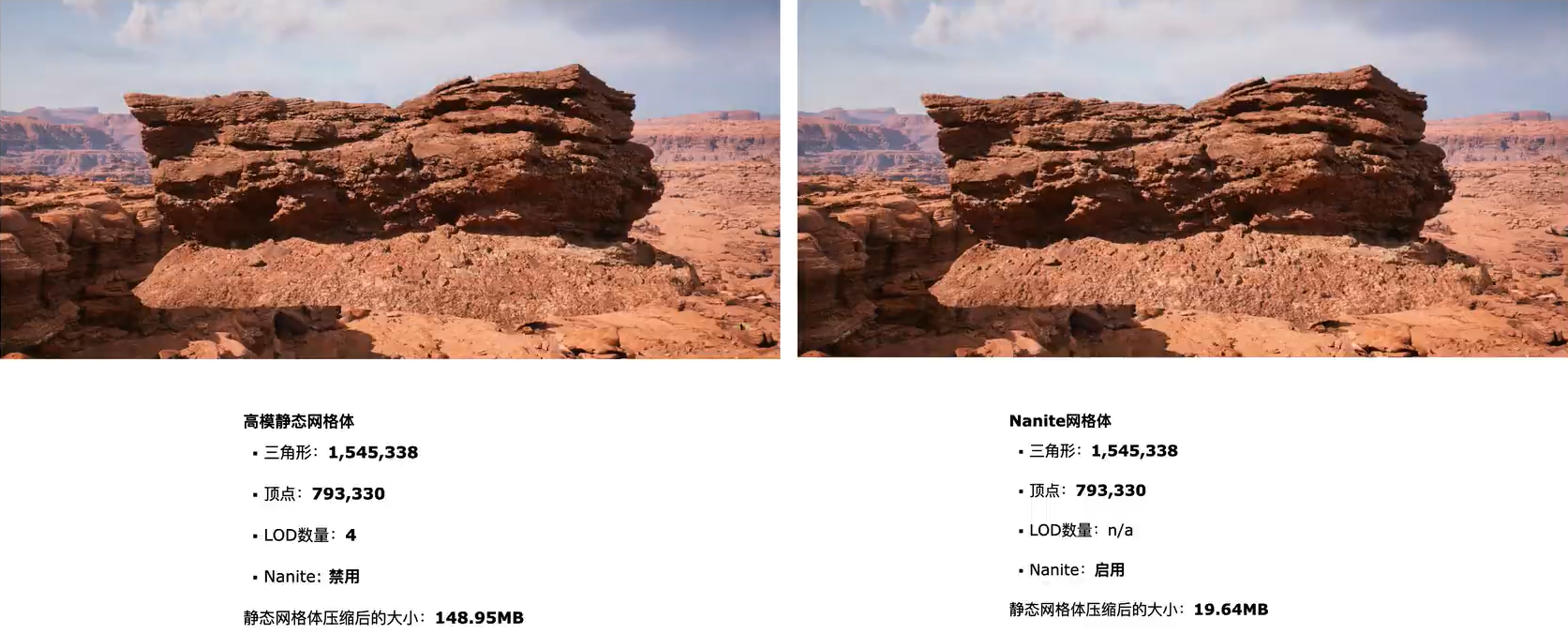

• 导入的高面数 Static Mesh 可以按需转换为 Nanite Mesh，以优化性能





6.2 导入方法

• 启用 Nanite Mesh 的四种方式

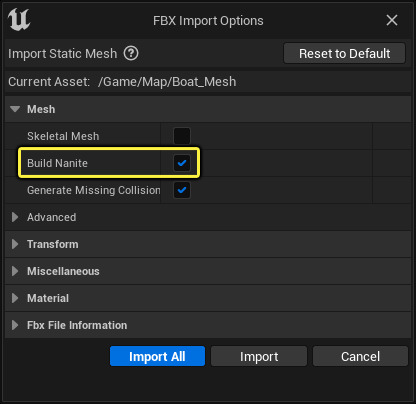

1. FBX 导入时启用

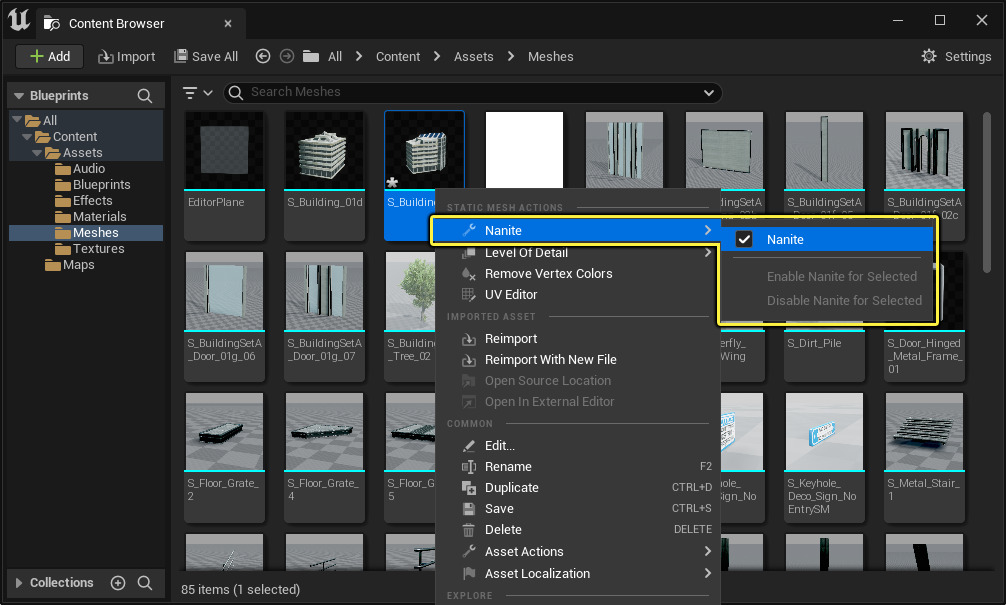

2. Static Mesh 静态网格体右键启用

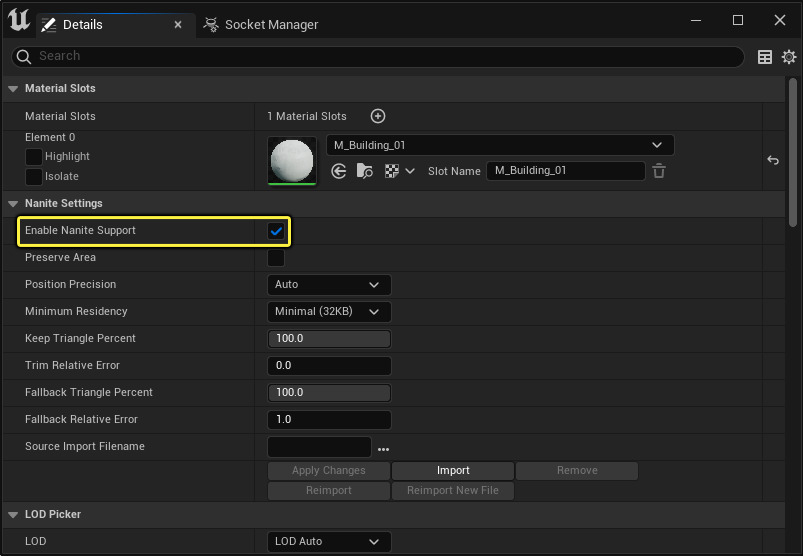

3. 在 Static Mesh 静态网格体的细节面板上启用

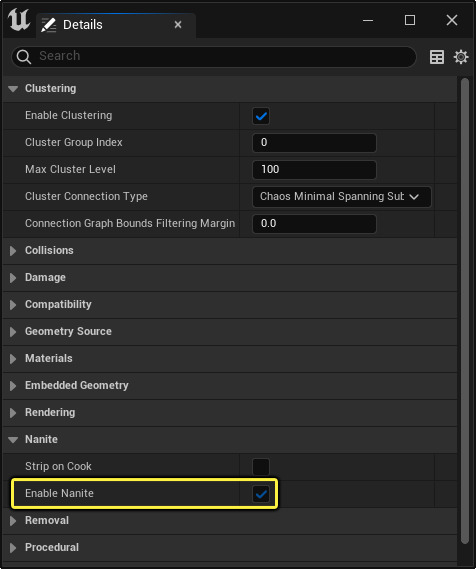

4. 在几何体集合编辑器中启用



• 建议使用 SSD 的高速硬盘，可以缩短处理过程转换时的时间
• 建议使用 Nanite Tool，将所有导入的 Static Mesh 都转换为 Nanite Mesh
• Nanite + Lumen：海量多边形场景 + 全动态全局光照 -> 制作大场景

• 在项目设置中打开 virtual shadow map，最大限度提高阴影效果
• 建议将大块的 Nanite Mesh 拆分成小块，有助于提升 Lumen 全局光照的效果

• Nanite 的限制：

• 不能用在有形变动画和角色相关的物体上
• Morph Target
• 不支持 Mask、Translucent 材质等
• 不支持 VR





七. Dynamic Mesh（UE5 新特性）

• UE5 新加的函数库 Geometry Script（使用 BP蓝图、Python 编写），可以在 Editor 编辑状态或者 Runtime 运行时动态修改 Mesh，而非在 DCC 建模再导入，也可以用作程序化生成，运行时建模等

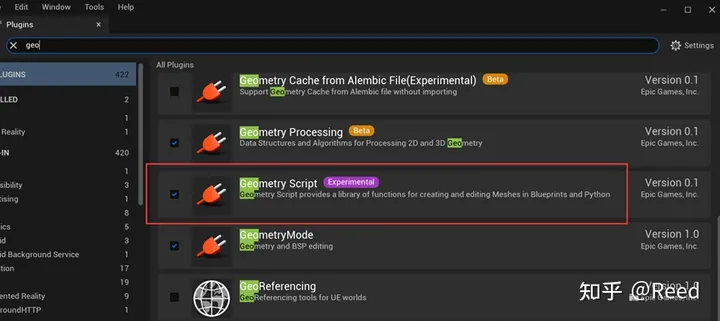

• 使用 Dynamic Mesh，需要加载 Geometry Script 插件
