软件需求与分析课堂测试06 –业务流程图



班级：信2105-3班   学号：  20214001 姓名：张若谷

----------------------------------------------------------------------

  某种出售罐装饮料的自动售货机．（ Vending Machine）的工作过程描述如下：

    （l）顾客选择所需购买的饮料及数量。

    （2）顾客从投币口向自动售货机中投入硬币（该自动售货机只接收硬币）。硬币器收集投入的硬币并计算其对应的价值。如果所投入的硬币足够购买所需数量的这种饮料且饮料数量足够，则推出饮料，计算找零，顾客取走饮料和找回的硬币；如果投入的硬币不够或者所选购的饮料数量不足，则提示用户继续投入硬币或重新选择饮料及数量。

    （3）一次购买结束之后，将硬币器中的硬币移走（清空硬币器），等待下一次交易。自动售货机还设有一个退币按钮，用于退还顾客所投入的硬币。已经成功购买饮料的

钱是不会被退回的。

     业务用例“购买饮料”的用例规约描述如下。

    参与者：顾客。

    主要事件流：

    1．顾客选择需要购买的饮料和数量，投入硬币；

    2．自动售货机检查顾客是否投入足够的硬币；

    3．自动售货机检查饮料信存仓中所选购的饮料是否足够；

    4．自动售货机推出饮料；

    5．自动售货机返回找零。

    备选事件流：

                        2a．若投入的硬币不足，则给出提示并退回到1；

3a．若所选购的饮料数量不足？则给出提示并退回到1 。

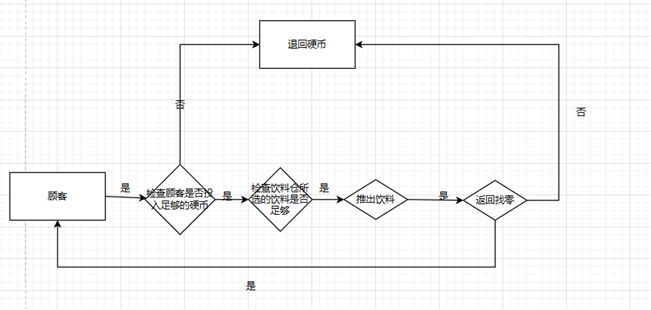

请根据上述描述，绘制业务流程图。
