Peek ____Poke 博图指令

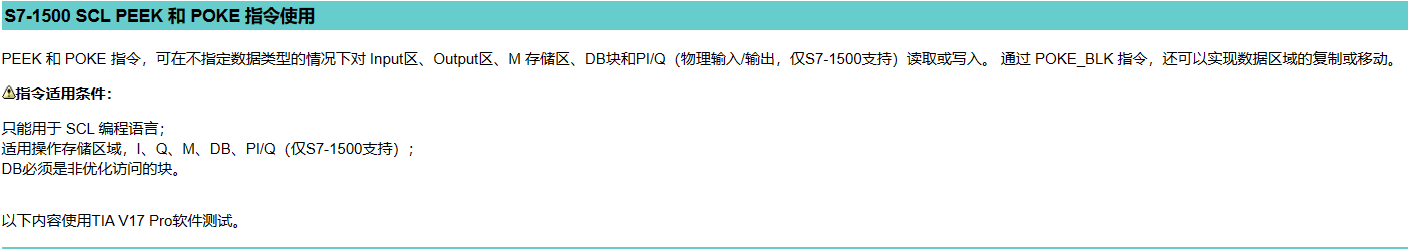

PEEK 指令

 PEEK 指令用来读取存储区数据，支持位、字节、字、双字、长字操作。PEEK指令将获取的数据值以返回值的方式赋值给对应的变量。

1、指令语法

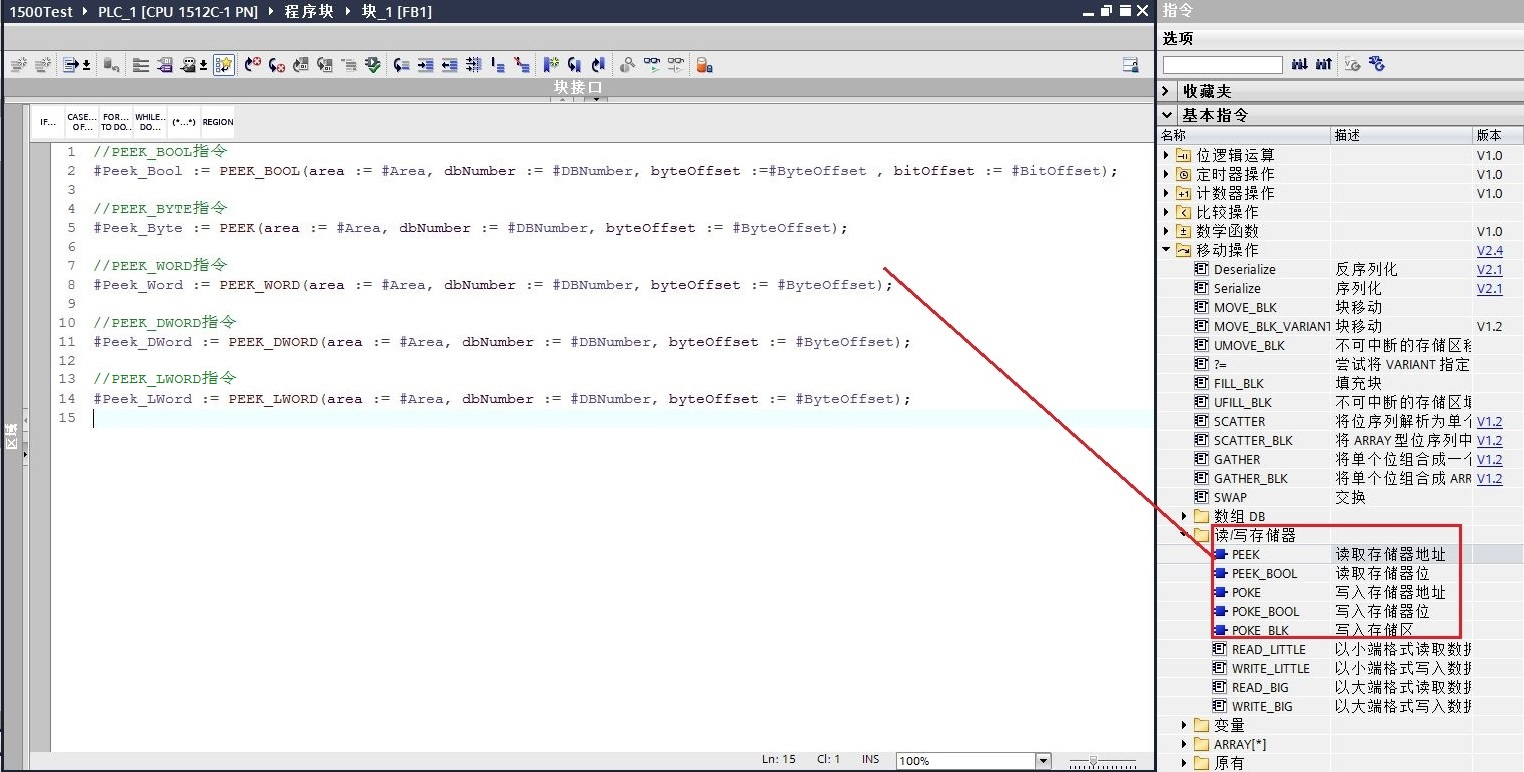

新建SCL程序块FB1，在基本指令->移动操作->读/写存储区内，调用PEEK指令。PEEK指令的语法，如图1所示。

EEK指令管脚参数说明：

参数	数据类型	含义
area	BYTE	//可以选择以下区域： 16#81：输入 16#82：输出 16#83：位存储区 16#84：DB 16#1：外设输入（仅 S7-1500）
dbNumber	DINT、DB_ANY	//如果 AREA = DB，则为数据块数量，否则为“0”
byteoffset	DINT	//待读取的地址
bitoffset	INT	//待读取的位
函数值	BOOL、BYTE、WORD、DWORD、LWORD	//PEEK指令读取返回值

需要注意的是，在指令列表中只有PEEK和PEEK_BOOL两个指令，PEEK相当于PEEK_BYTE。

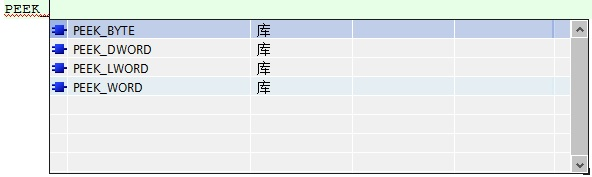

当需要其他使用PEEK指令时，可以在将指令拖拽到程序编辑区后手动添加后缀“_WORD”或“_DWORD”，或者在程序中直接输入指令然后通过选择的方式选定，如图2所示。



 2、示例程序

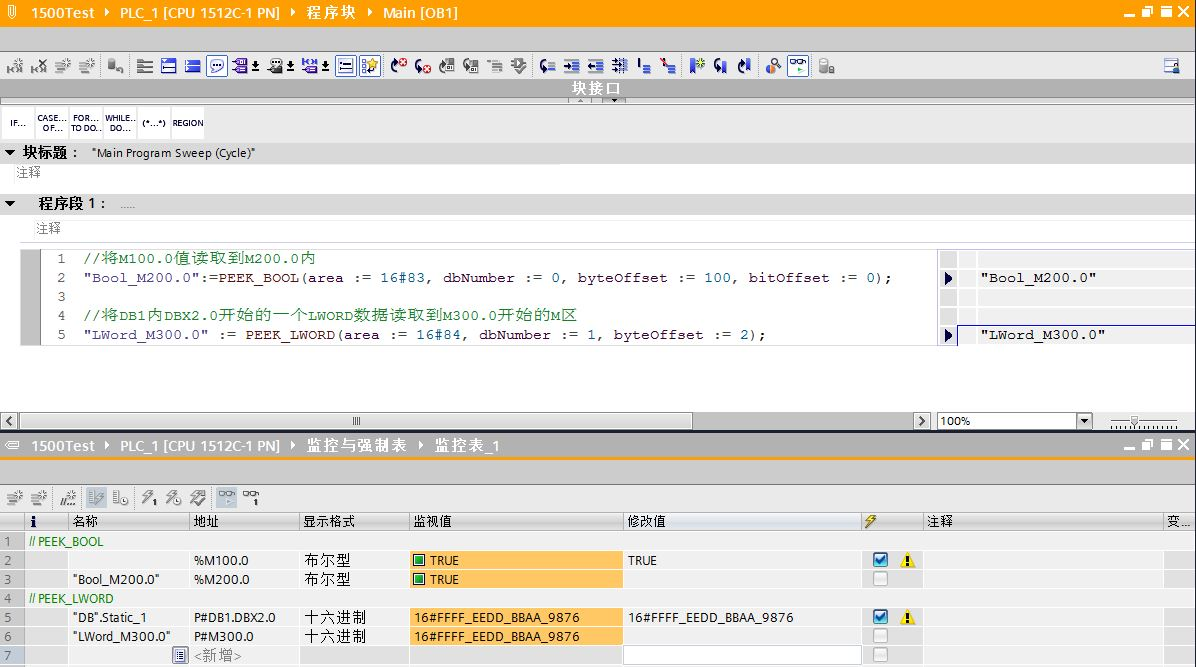

以PEEK_BOOL和PEEK_LWORD指令测试示例，如图3所示。

 POKE 指令

1、指令语法

POKE 指令用来对存储区数据写入操作。不仅支持位、字节、字、双字、长字操作，还可以实现区域数据移动操作。

POKE 指令，可在指令内直接将结果传递给对应变量。

(1) POKE指令

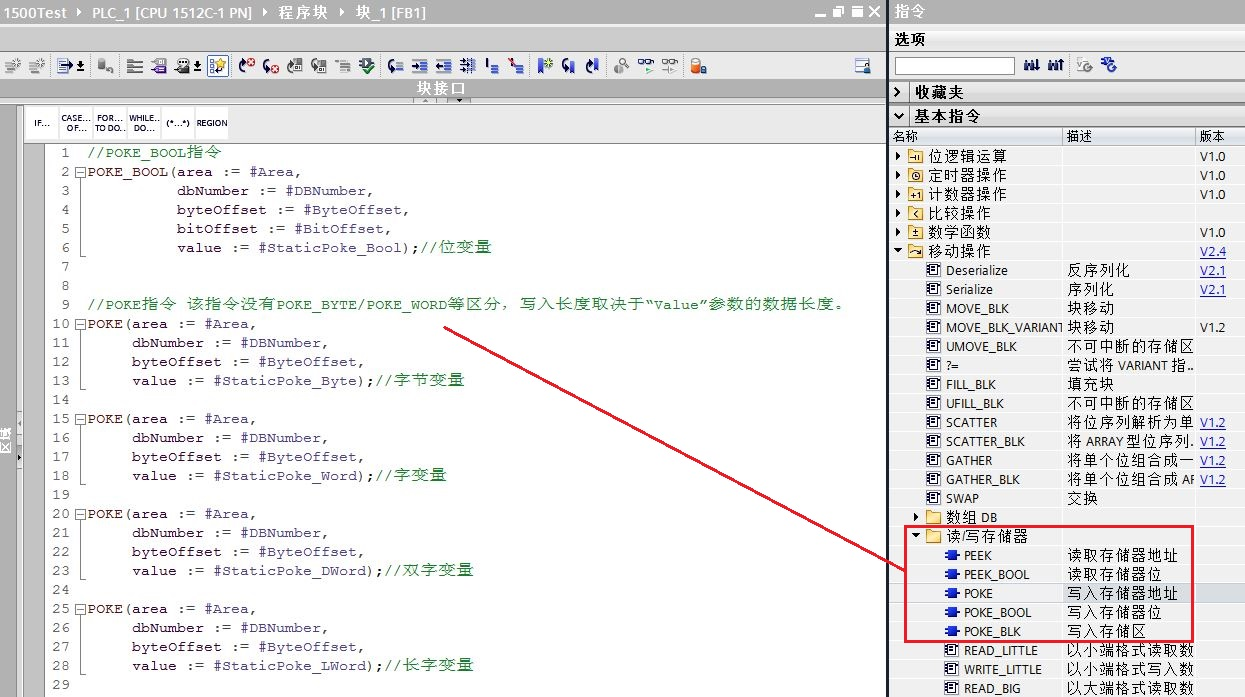

新建SCL程序块FB1，在基本指令->移动操作->读/写存储区内，调用POKE指令。POKE指令的语法，如图4所示。



POKE指令管脚参数说明：

参数	数据类型	含义
area	BYTE	//可以选择以下区域： 16#81：输入 16#82：输出 16#83：位存储区 16#84：DB 16#2：外设输出（仅 S7-1500）
dbNumber	DINT、DB_ANY	//如果 AREA = DB，则为数据块数量，否则为“0”
byteoffset	DINT	//待写入的地址
bitoffset	INT	//待写入的位
value	BOOL、BYTE、WORD、DWORD、LWORD	//待写入的值

说明：没有POKE_BYTE、POKE_WORD、POKE_DWORD、POKE_LWORD指令。实现写入字节、字、双字、长字，取决于待写入的变量value的数据类型，如图4所示，不同的数据类型写入的结果不同。

(2) POKE_BLK指令

指令功能：将源数据块、I/O 或存储区从 byteOffset 开始的"count"个字节，写入目标数据块、I/O 或存储区 byteOffset 开始的区域。

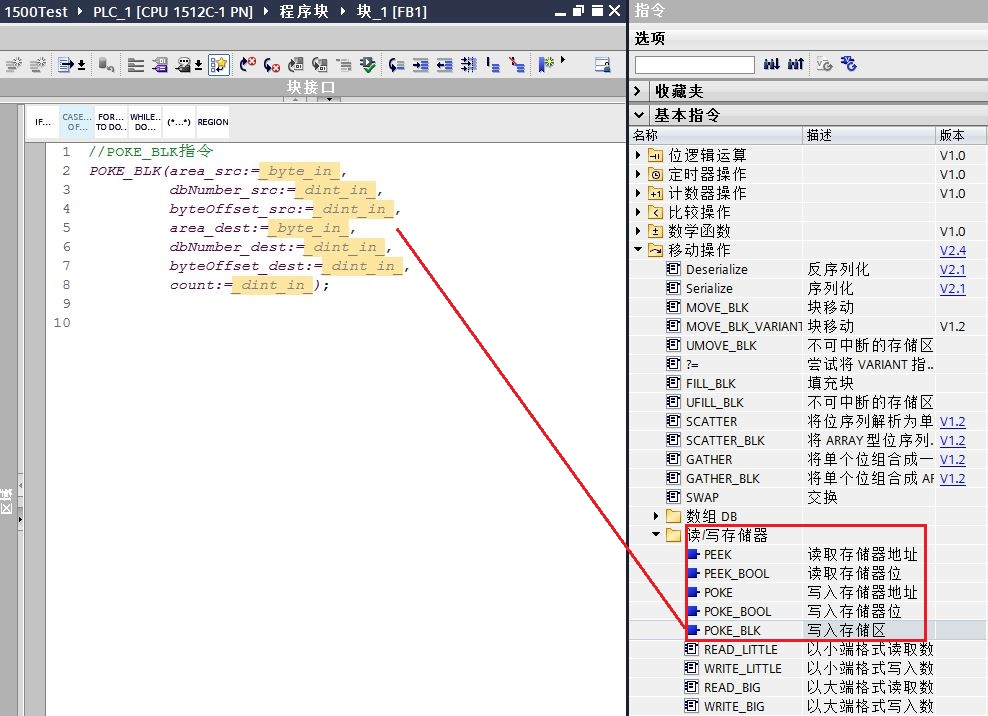

新建SCL程序块FB1，在基本指令->移动操作->读/写存储区内，调用POKE_BLK指令。POKE_BLK指令的语法，如图5所示。

POKE_BLK指令管脚参数说明：

参数	数据类型	含义
area_src	BYTE	//可以在源存储区中选择以下区域： 16#81：Input 16#82：Output 16#83：位存储区 16#84：DB
dbNumber_src	DINT、DB_ANY	//如果 AREA = DB，则为源存储区中的数据块数量，否则为“0”
byteoffset_src	DINT	//源存储区中待读取的地址
area_dest		可以在目的存储区中选择以下区域： 16#81：Input 16#82：Output 16#83：位存储区 16#84：DB
dbNumber_dest		//如果 AREA = DB，则为目的存储区中的数据块数量，否则为“0”
byteoffset_dest	INT	//目的存储区中待写入的地址
count	DINT	//待复制的字节数目

注意：dbNumber_src 和 dbNumber_dest 参数必须属于同一种数据类型。即，两个变量必须为 DINT 数据类型或 DB_ANY 数据类型。

2、示例程序
(1) POKE 指令示例

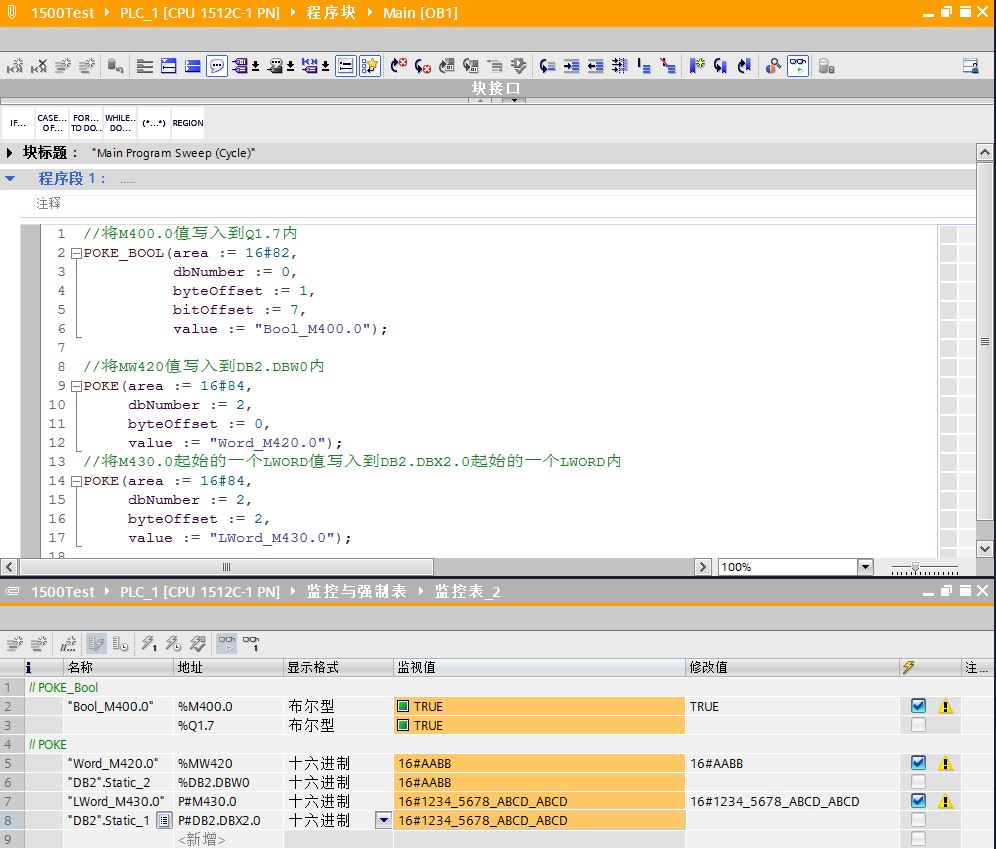

POKE_BOOL和POKE指令测试示例，如图6所示。

 (2) POKE_BLK指令

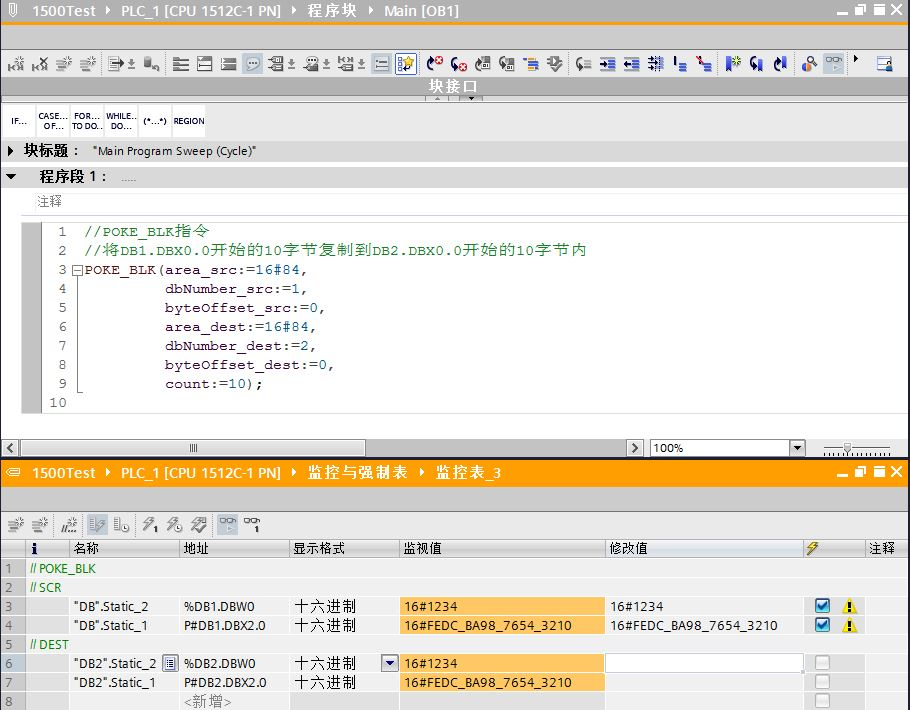

POKE_BLK指令测试示例，如图7所示。
