一 前言

本文承接ORB-SLAM3 细读单目初始化过程(上),ORBSLAM3单目视觉有很多知识点需要展开和深入,初始化过程是必然要经历的,而网上资料不够系统,因此本文主旨是从代码实现出发,把初始化过程系统化,建立起知识树,以把零碎的知识点串联起来,方便快速学习提升自己。注意,本文虽然从代码出发,但并非讲全部代码细节,如有需要建议直接看源代码,地址是:https://github.com/UZ-SLAMLab/ORB_SLAM3,我自己稍微做了点修改,可以跑数据集的版本,可以参考一下,地址是:https://github.com/shanpenghui/ORB_SLAM3_Fixed

二 初始化主要函数

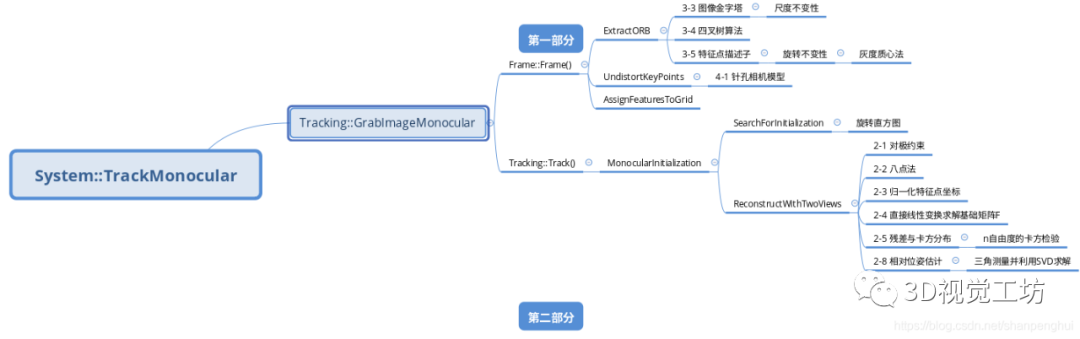

ORBSLAM单目视觉SLAM的追踪器接口是函数TrackMonocular,调用了GrabImageMonocular,其下面有2个主要的函数:Frame::Frame()和Tracking::Track(),本文和上篇都是按照以下框架流程来分解单目初始化过程,上篇记录了Frame::Frame(),本文就记录Tracking::Track()。

超详细解读ORB-SLAM3单目初始化(下篇)



1 Tracking作用

ORB-SLAM3的Tracking部分作用论文已提及,包含输入当前帧、初始化、相机位姿跟踪、局部地图跟踪、关键帧处理、姿态更新与保存等,如图。

超详细解读ORB-SLAM3单目初始化(下篇)



2 两个主要函数

单目地图初始化函数是Tracking::MonocularInitialization,其主要是调用以下两个函数完成了初始化过程,ORBmatcher::SearchForInitialization和KannalaBrandt8::ReconstructWithTwoViews,前者用于参考帧和当前帧的特征点匹配,后者利用构建的虚拟相机模型,针对不同相机计算基础矩阵和单应性矩阵,选取最佳的模型来恢复出最开始两帧之间的相对姿态,并进行三角化得到初始地图点。

三 ORBmatcher::SearchForInitialization

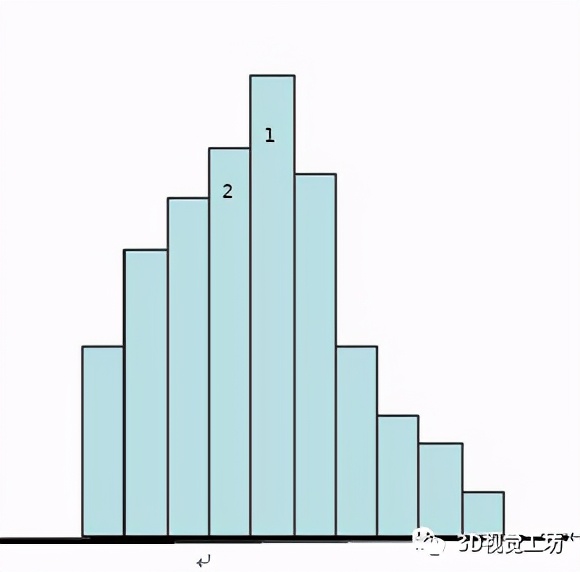

这个函数的主要作用是构建旋转角度直方图,选取最优的三个Bin,也就是占据概率最大的三个Bin,如图(数字3被异形吃掉了^-^)。因为当前帧会提取到诸多特征点,每一个都可以作为图像旋转角度的测量值,我们希望能在诸多的角度值中,选出最能代表当前帧的旋转角度的测量值,这就是为什么要在旋转角度直方图中选最优的3个Bin的原因。

超详细解读ORB-SLAM3单目初始化(下篇)



这个旋转的角度哪来的呢?就是在计算描述子的时候算的,调用函数IC_Angle,代码是:ORBextractor.cc#L475

keypoint->angle = IC_Angle(image, keypoint->pt, umax);

感兴趣的同学想知道为什么要这么麻烦的选取最优3个角度,请从旋转不变性开始理解,原理参见:3-5-3如何保证描述子旋转不变性?

(https://blog.csdn.net/shanpenghui/article/details/109809723#t20)

四 KannalaBrandt8::ReconstructWithTwoView

1 畸变校正

利用鱼眼模型,对两帧图像的特征点进行畸变校正,代码见KannalaBrandt8.cpp#L219。要注意的是,鱼眼模型的特殊性在于只考虑径向畸变,忽略切向畸变,所以其p_ipi值都是0。想要深入理解鱼眼模型的同学可以参考这篇文章《鱼眼相机成像模型》

(https://blog.csdn.net/u010128736/article/details/52864024)。ORB-SLAM3中对不同模型相机的畸变校正做了区分,当相机模型是针孔的时候,用的畸变校正参数是mDistCoef,当相机模型是鱼眼的时候,用的是虚拟出的相机类,代码参见mpCamera = new KannalaBrandt8(vCamCalib),为避免重复校正,用了个条件限制,就是在函数Frame::UndistortKeyPoints中判断mDistCoef.at<float>(0)==0.0,代码参见Frame.cc#L734,因为在用鱼眼相机模型的时候,mDistCoef没有赋值,都是0。

cv::fisheye::undistortPoints(vPts1,vPts1,K,D,R,K);
cv::fisheye::undistortPoints(vPts2,vPts2,K,D,R,K);

2 位姿估计

主要由函数TwoViewReconstruction::Reconstruct完成,涉及到的知识点又多又关键的,包括对极约束、八点法、归一化、直接线性变换、卡方检验、重投影等,先从主要流程开始理解。

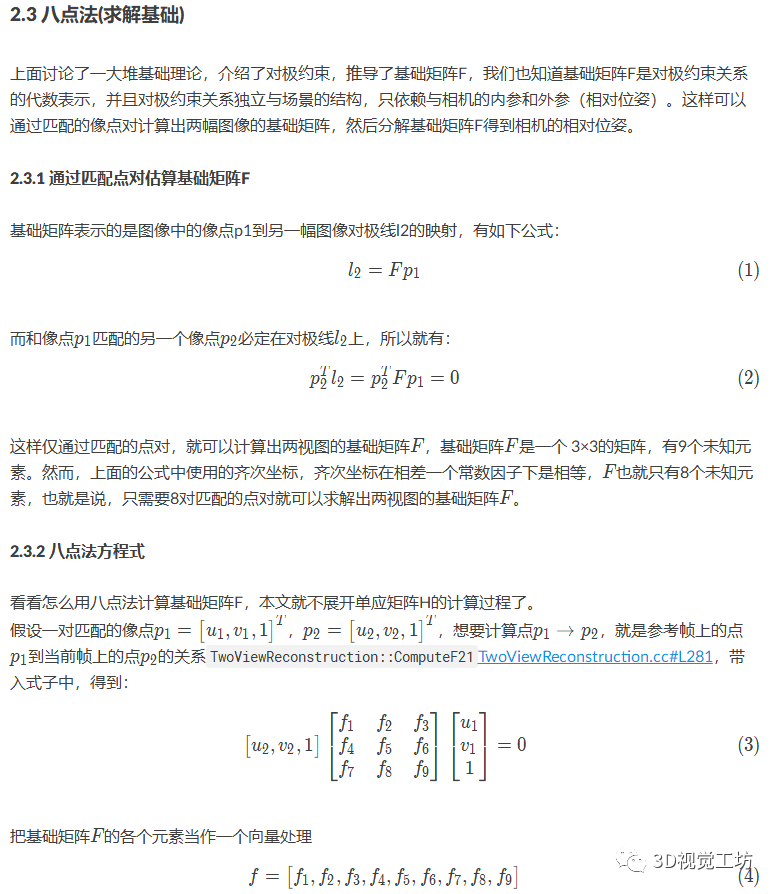

  1. 利用随机种子DUtils::Random::SeedRandOnceTwoViewReconstruction.cc#L79,在所有匹配特征点对中随机选择8对匹配特征点为一组for(size_t j=0; j<8; j++)TwoViewReconstruction.cc#L86,用于估计H矩阵和F矩阵。

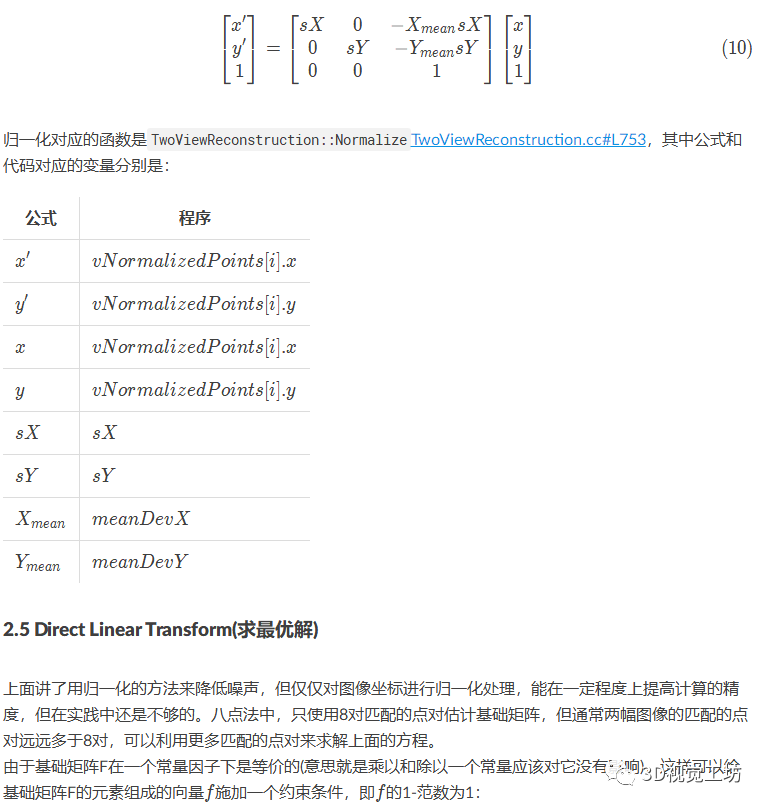

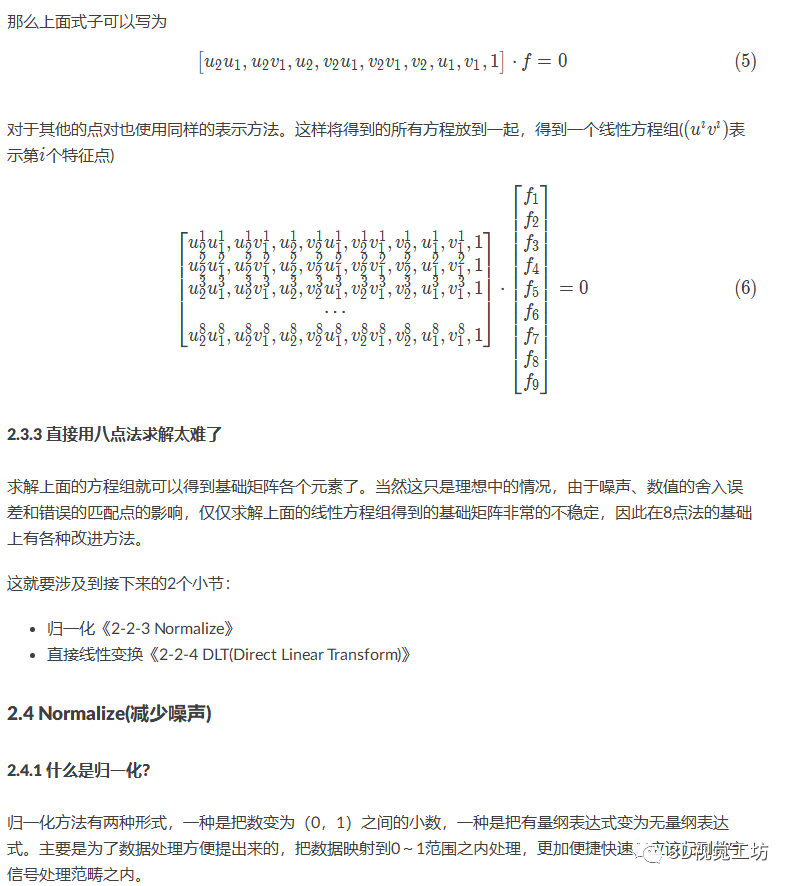

  2. 将当前帧和参考帧中的特征点坐标进行归一化。TwoViewReconstruction::NormalizeTwoViewReconstruction.cc#L753

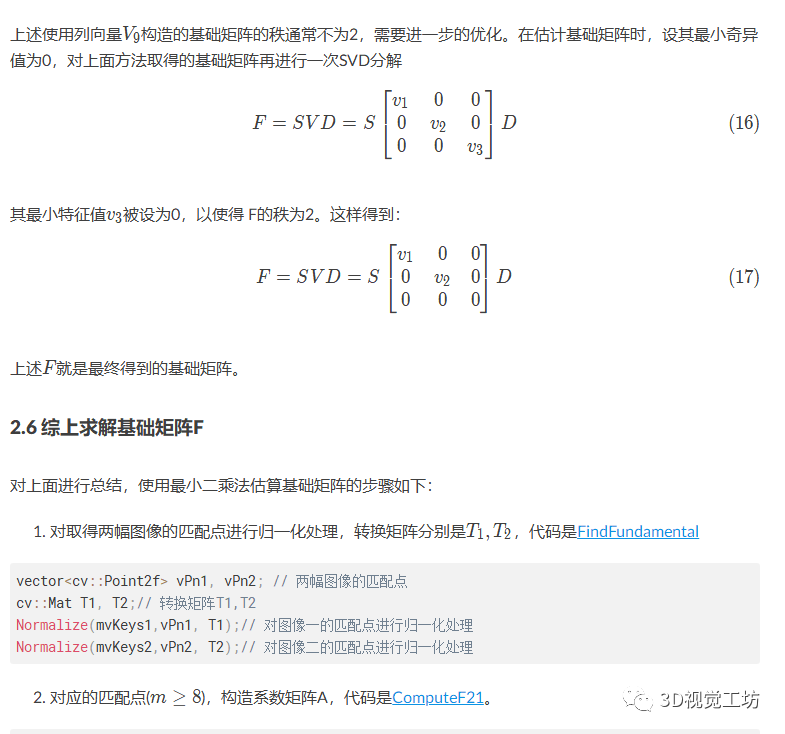

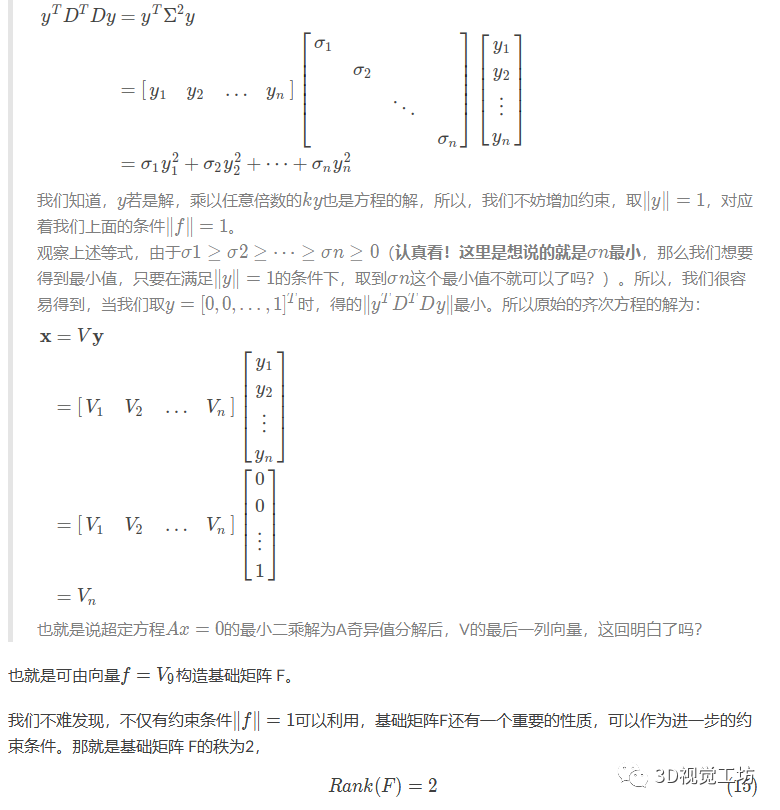

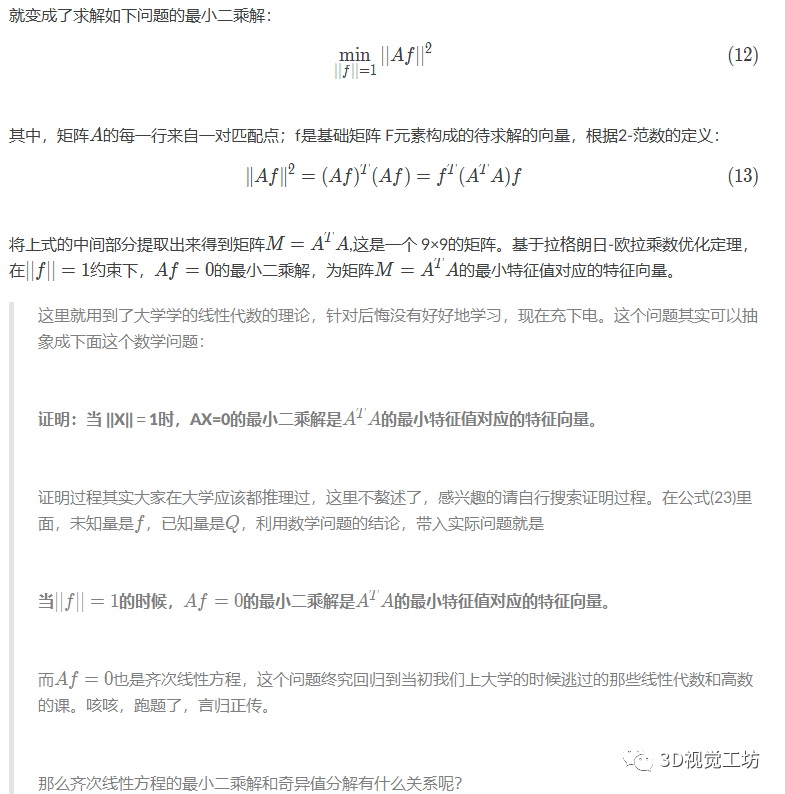

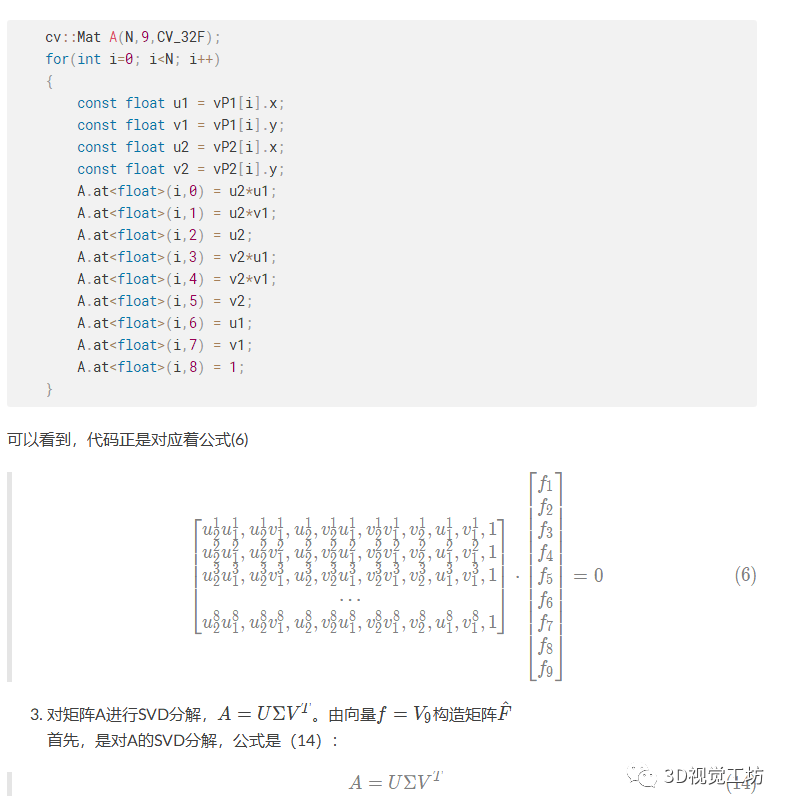

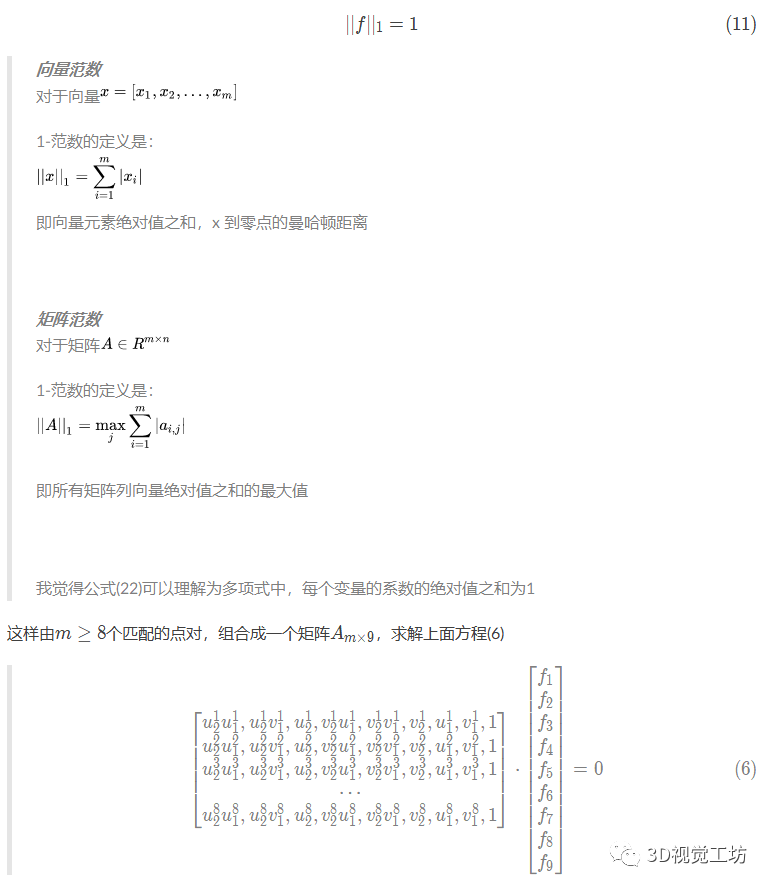

  3. 用DLT方法求解F矩阵 TwoViewReconstruction::ComputeF21TwoViewReconstruction.cc#L273

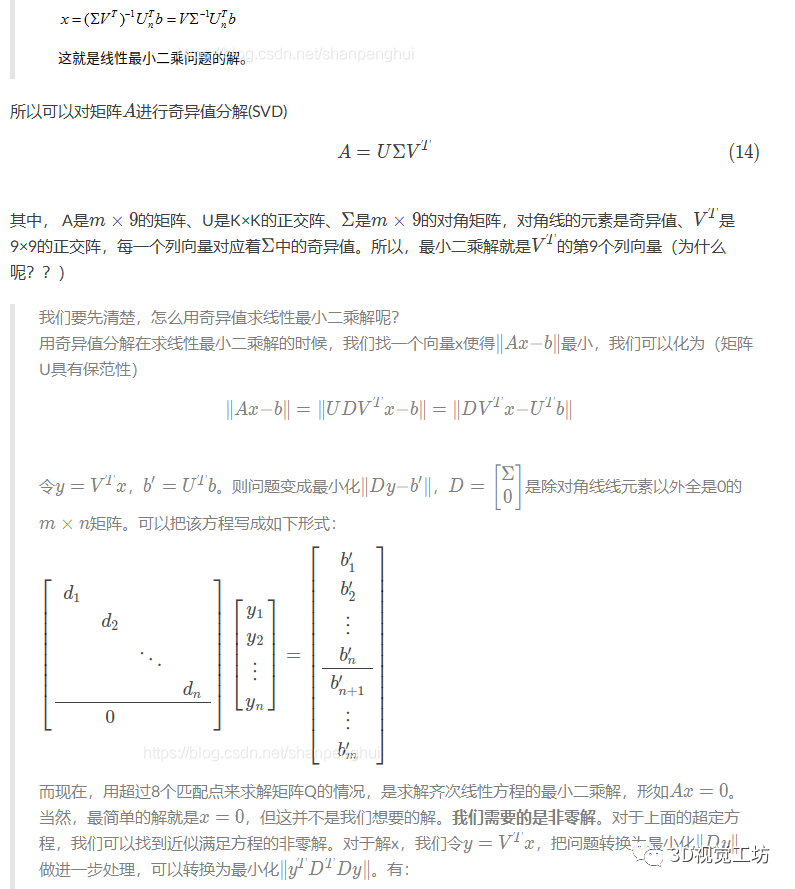

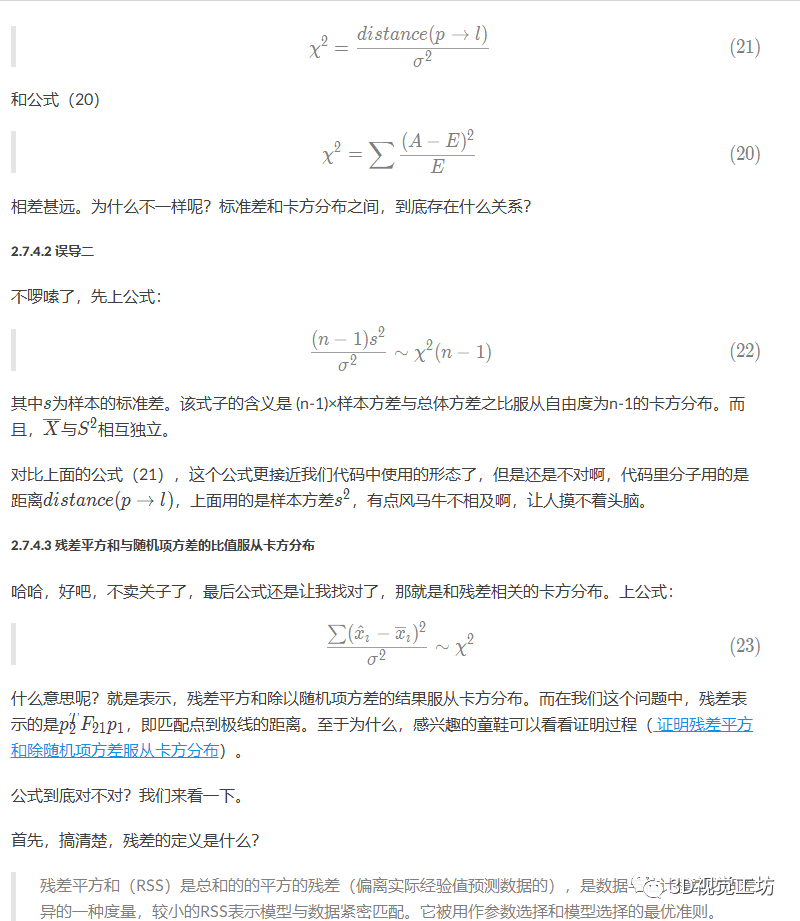

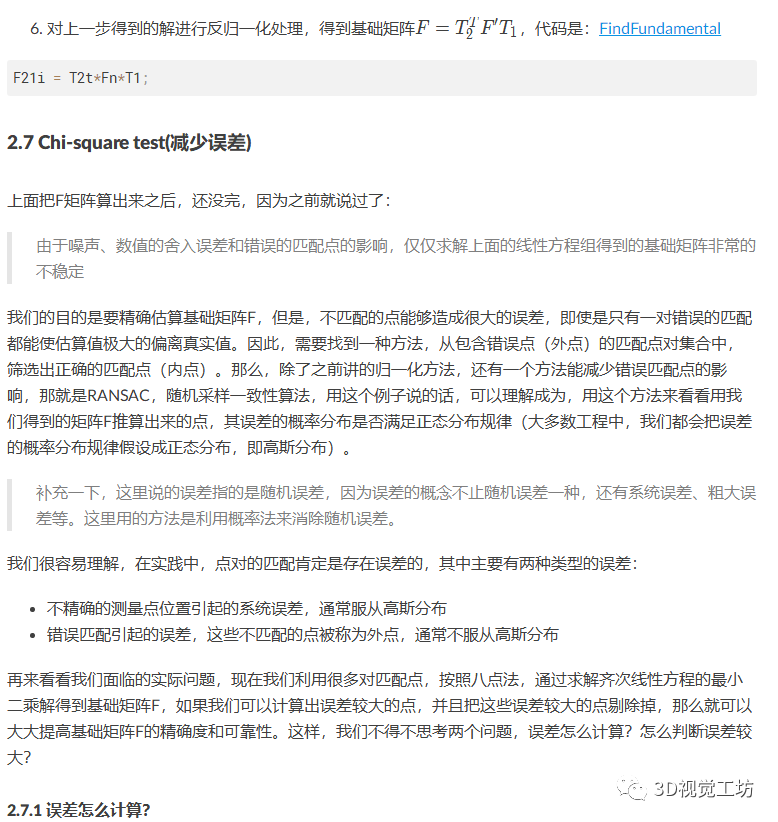

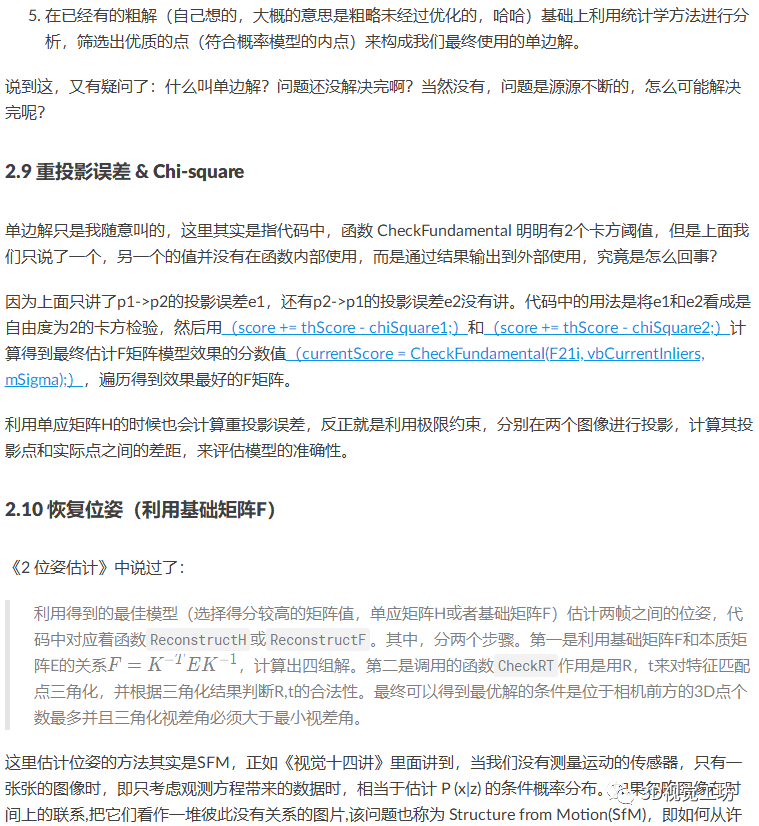

  4. 对给定的F矩阵打分,需要使用到卡方检验的知识 TwoViewReconstruction::CheckFundamentalTwoViewReconstruction.cc#L395

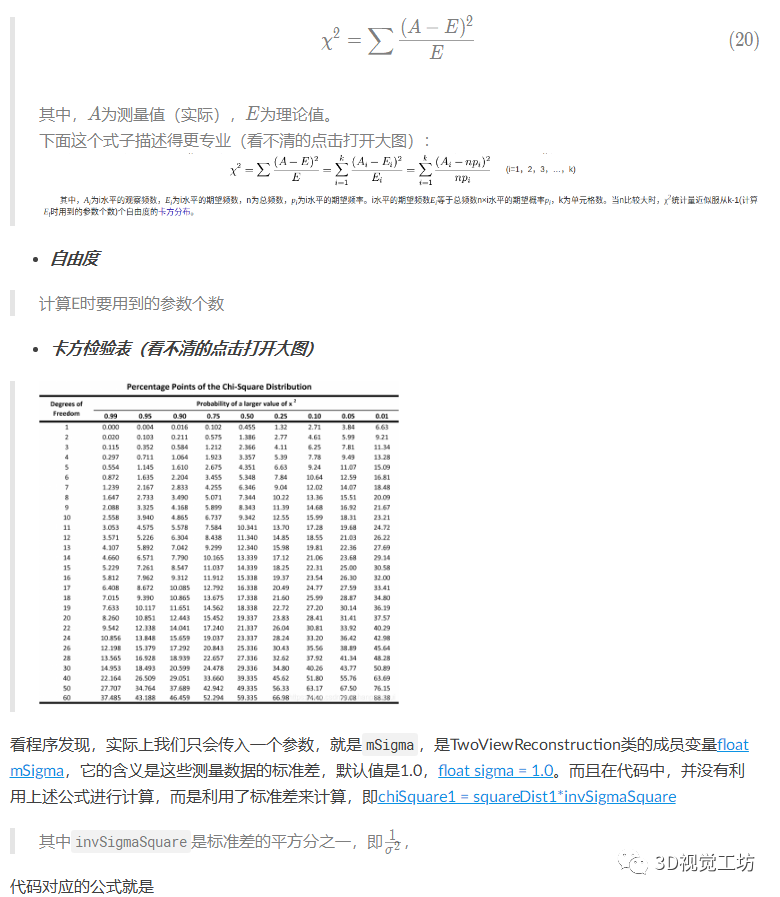

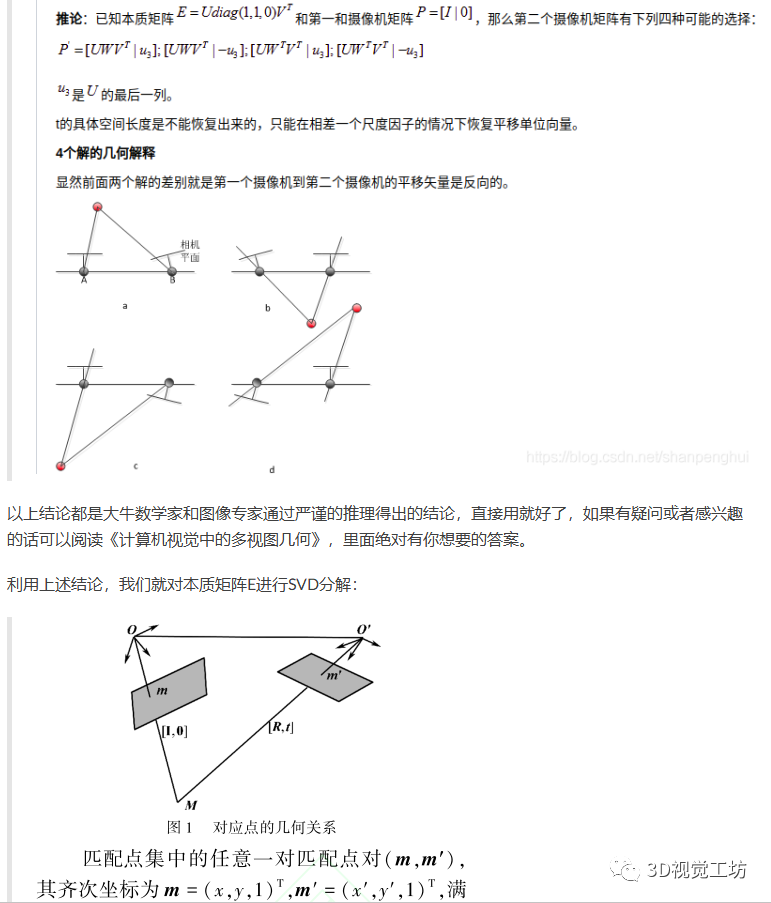

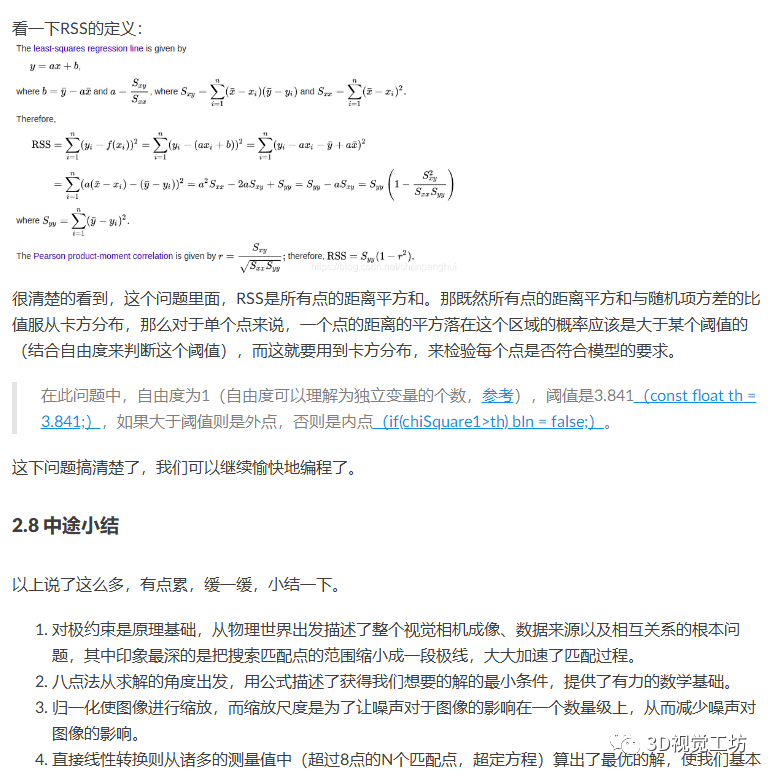

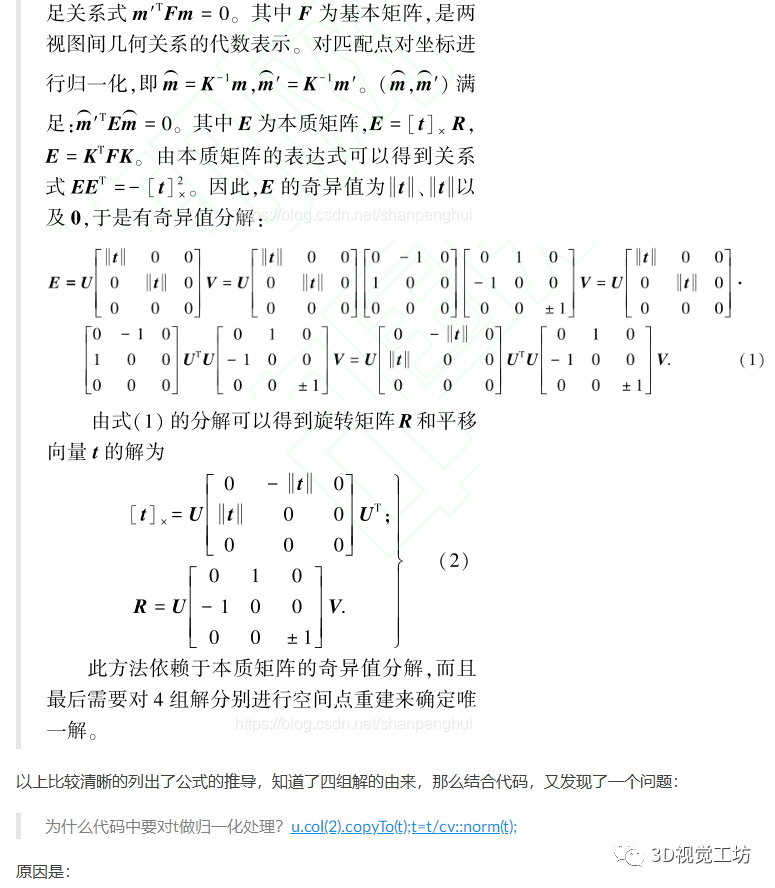

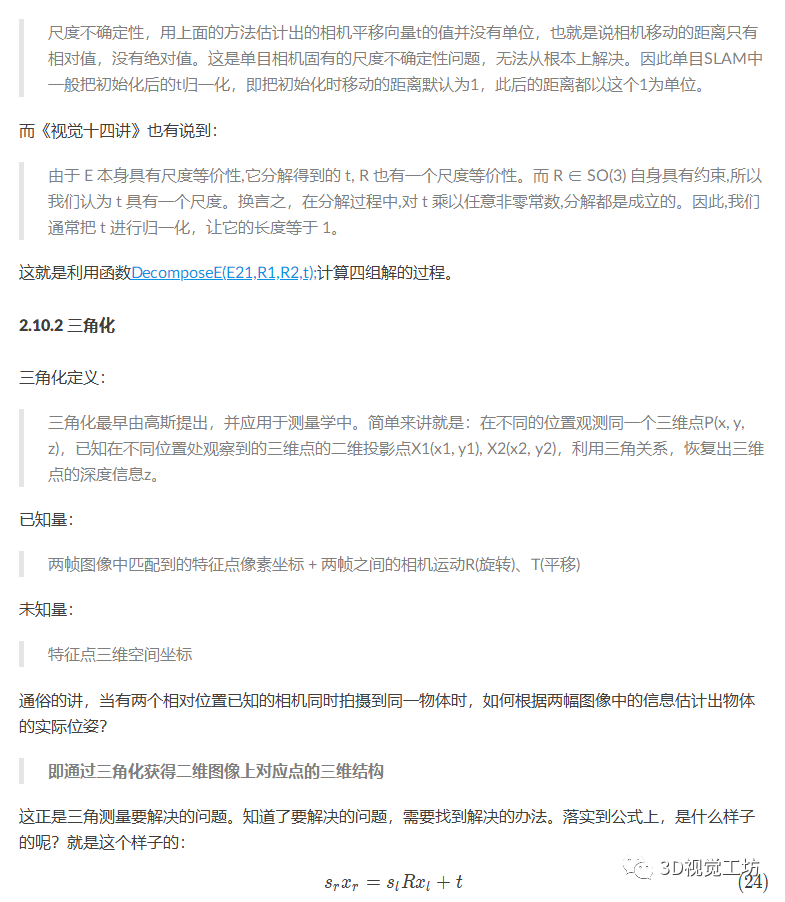

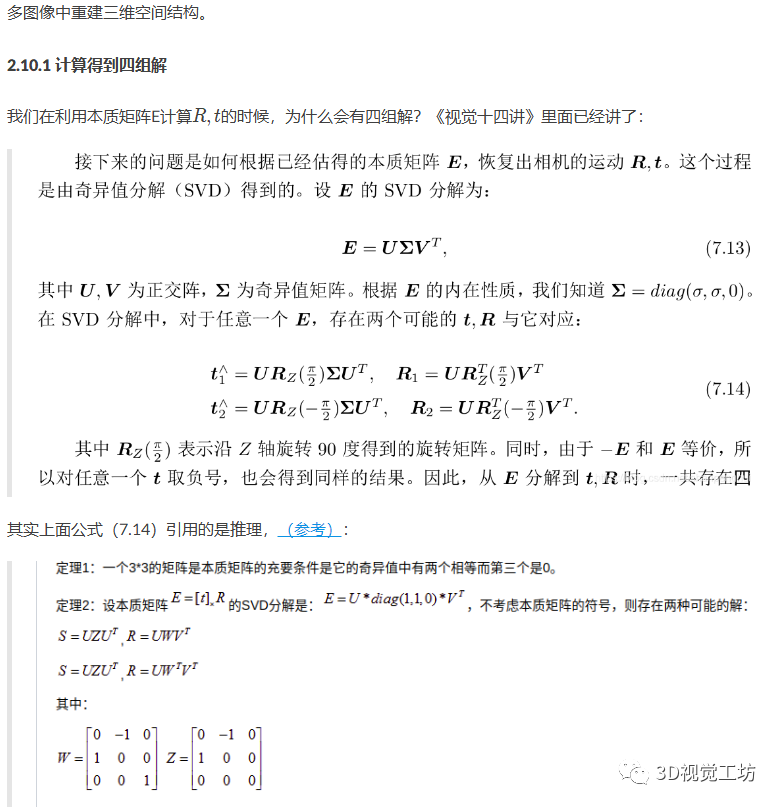

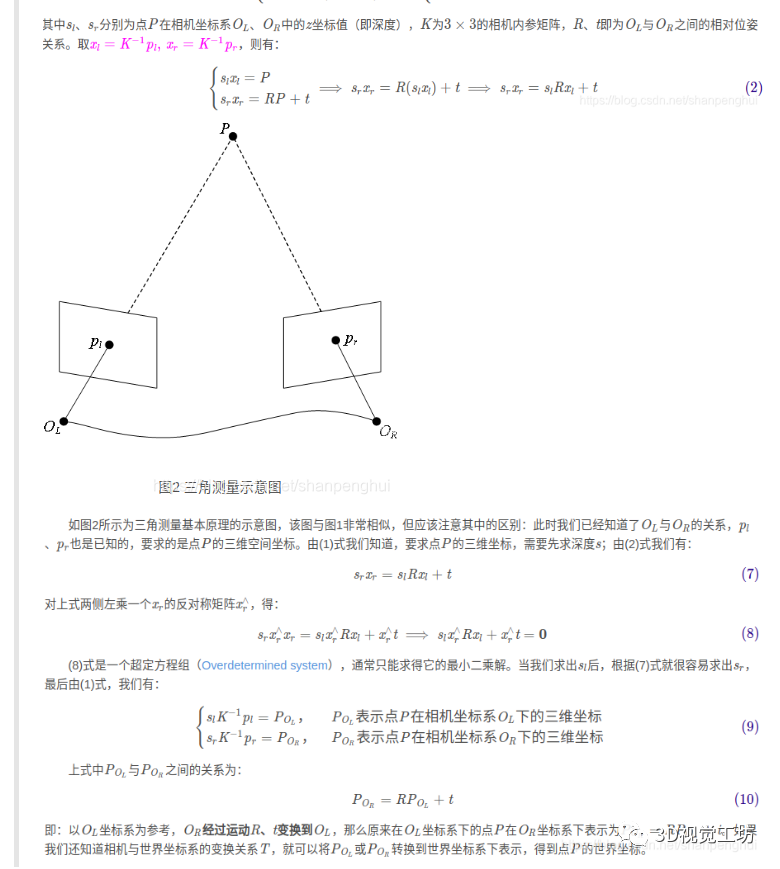

  5. 利用得到的最佳模型(选择得分较高的矩阵值,单应矩阵H或者基础矩阵F)估计两帧之间的位姿,代码中对应着函数ReconstructH或ReconstructF。其中,分两个步骤。第一是利用基础矩阵F和本质矩阵E的关系,计算出四组解。第二是调用的函数CheckRT作用是用R,t来对特征匹配点三角化,并根据三角化结果判断R,t的合法性。最终可以得到最优解的条件是位于相机前方的3D点个数最多并且三角化视差角必须大于最小视差角。
超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



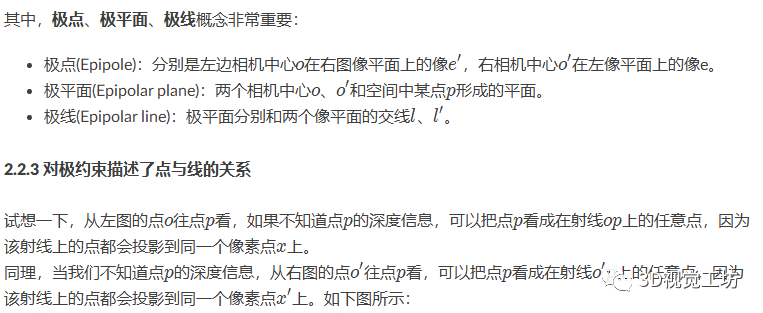

2.2.4 基础矩阵Fundamental 代数推导

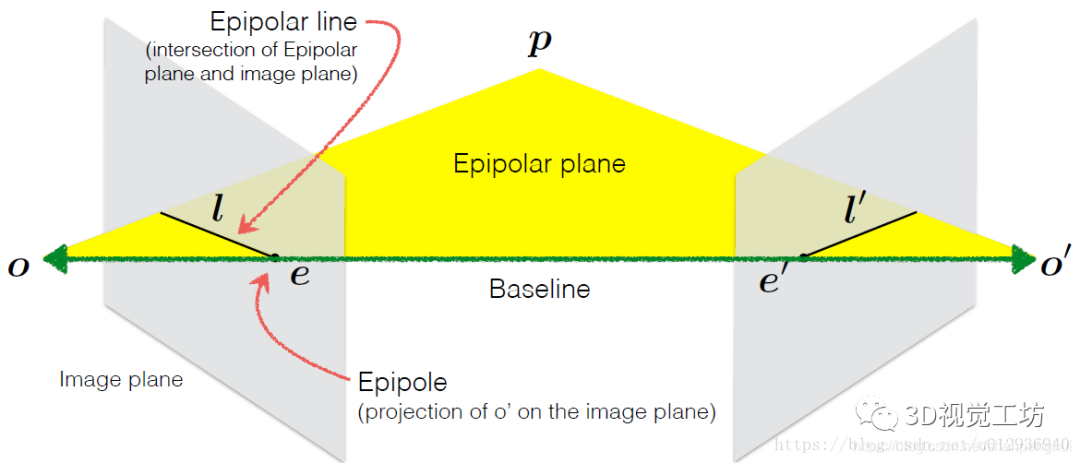

有了以上的示意,我们尝试用数学公式描述极点、极线和极平面之间的关系。看了好几篇文章,感觉还是视觉十四讲里面的代数推导比较明晰,我就直接参考过来,当做记录了,其他比较杂乱,记录在《SLAM 学习笔记 本质矩阵E、基础矩阵F、单应矩阵H的推导》(https://blog.csdn.net/shanpenghui/article/details/110133454),感兴趣的同学可以看看。


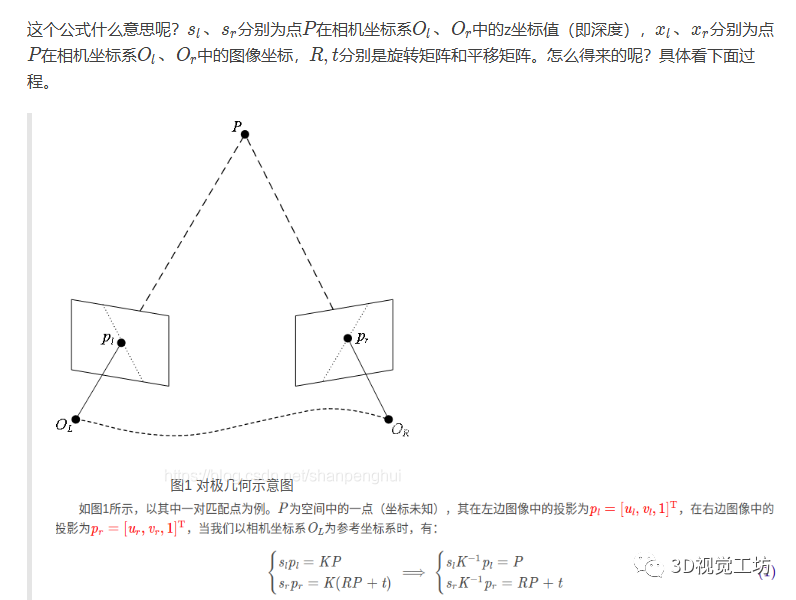

设以第一个相机作为坐标系三维空间的点:

超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



2.2.6 结尾

由于知识有限,加上篇幅限制,就不再展开了,这里可以参考另外几篇比较好的文章,有比较详细的推导过程,想深入研究的童鞋可以看看。

1、SLAM入门之视觉里程计(3):两视图对极约束 基础矩阵

2、SLAM基础知识总结(https://blog.csdn.net/MyArrow/article/details/53704339)

超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



超详细解读ORB-SLAM3单目初始化(下篇)



五、总结

单目方案的初始化过程再梳理一下:

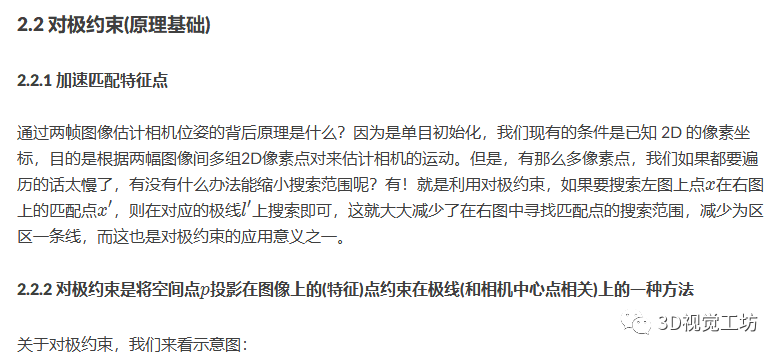

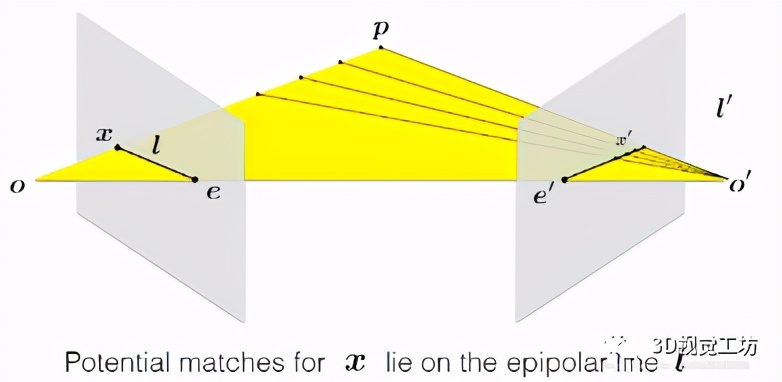

  1. 对极约束是原理基础,从物理世界出发描述了整个视觉相机成像、数据来源以及相互关系的根本问题,其中印象最深的是把搜索匹配点的范围缩小成一段极线,大大加速了匹配过程。
  2. 八点法从求解的角度出发,用公式描述了获得我们想要的解的最小条件,提供了有力的数学基础。
  3. 归一化使图像进行缩放,而缩放尺度是为了让噪声对于图像的影响在一个数量级上,从而减少噪声对图像的影响。
  4. 直接线性转换则从诸多的测量值中(超过8点的N个匹配点,超定方程)算出了最优的解,使我们基本得到了想要的解。
  5. 在已经有的粗解基础上利用统计学方法进行分析,筛选出优质的点(符合概率模型的内点)来构成我们最终使用的一个投影的最优解,利用两帧图像上匹配点对进行相互投影,综合判断内外点,从而最小化误差。

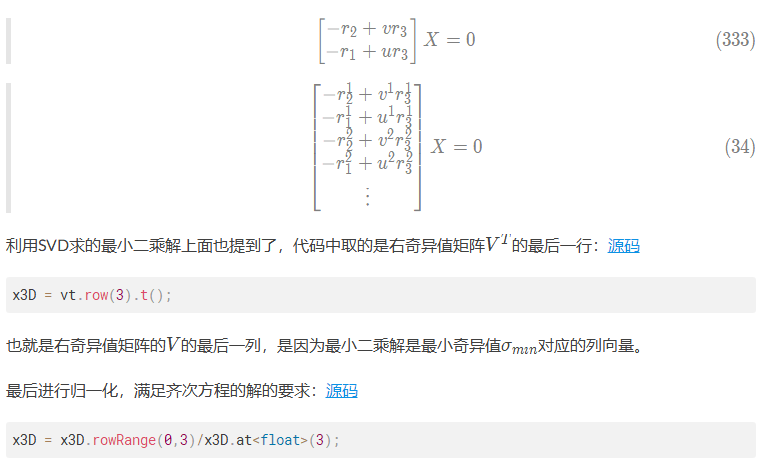

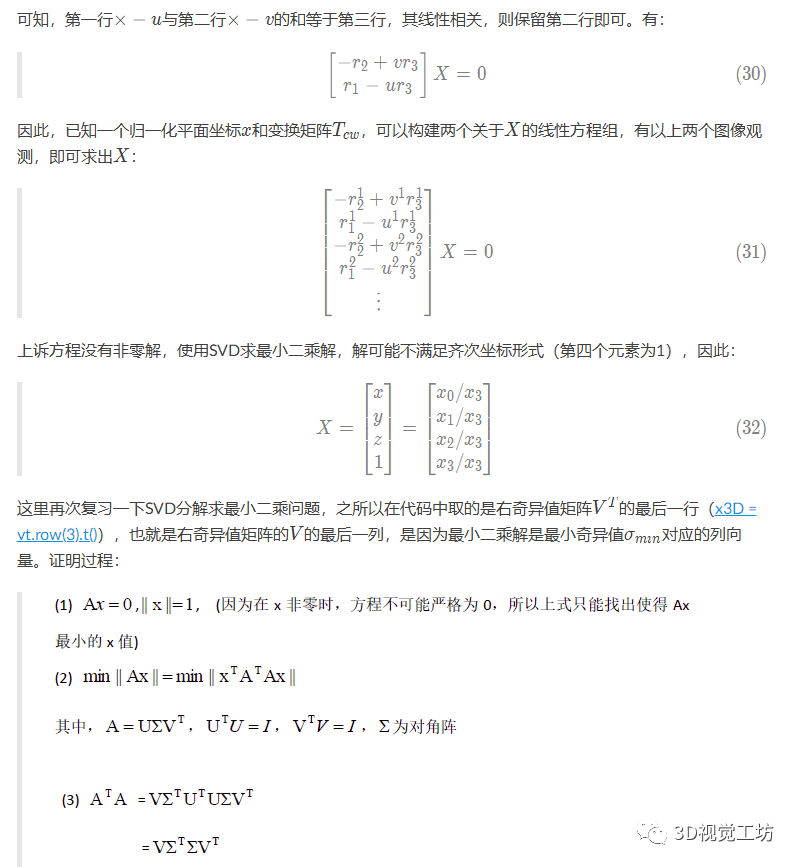

  6. 筛选出内外点之后,对两个模型进行打分,选出最优模型,然后通过三角化测量进行深度估计,最终完成初始化过程。

至此,单目的初始化过程(基于基础矩阵F)就完啦,内容较多,希望不对的地方多多指教,相互学习,共同成长。以上仅是个人见解,如有纰漏望各位指出,谢谢。
