概要

论文: Fully Convolutional Geometric Features

标签: ICCV 2019; feature, match, registration

作者: Christopher Choy,Jaesik Park, Vladlen Koltun

机构: Stanford University, POSTECH, Intel Labs

论文、代码地址：在公众号「3D视觉工坊」，后台回复「ICCV2019」，即可直接下载。

从点云中提取几何特征是配准、重建、跟踪等应用的第一步。SOTA的方法往往需要计算底层特征作为输入或者提取基于patch的有限感受野的特征。在本论文中，作者提出了FCGF(Fully-Convolutional Geometric Features)，它通过全卷积网络一次计算得到点云特征；作者还提出了新的度量学习损失，可以显著提升性能。FCGF是紧凑的，同时捕获了广泛的空间上下文，并可扩展到大型场景。论文中在室内数据集和室外数据集均进行了验证，FCGF在不需要预处理时达到了SOTA精度，同时比其它精确的办法快600倍，而且结构是紧凑的(32维)。

一、论文的出发点和贡献

在许多点云配准、跟踪和场景流估计(scene flow estimation)任务中，寻找几何点对应(geometric correspondences)关系是一个关键的步骤。因此，大量的工作集中在设计具有区分性的3D特征，进而建立对应关系。

早期的3D特征描述主要依赖于人工设计的特征描述子，如SHOT、FPH和FPFH等，这些局部描述子可以区分局部几何特征。最近，注意力逐渐转向了基于深度学习的三维特征，比如PPF-FoldNet(ECCV 2018)，PPFNet(CVPR 2018)和3DFeat-Net(ECCV 2018)等。之前的这些工作中存在一些问题:

• 提取小的3D patch，将其映射到低维空间。这不仅限制了感受野，而且计算效率也很低，因为即使对于重叠的三维区域，网络的中间表示也都是单独计算的。
• 使用昂贵的底层几何特征作为输入降低了特征计算的速度。
• 只对一些interest points提取特征，导致分辨率(点的数量)下降，因此降低了后续的配准精度。

全卷积网络是高效的，因为它们在具有重叠感受野的神经元之间共享中间激活(intermediate activations)。此外，全卷积网络中不是直接操作小的patch，因此神经元具有更大的感受野。而且，全卷积网络产生密集的输出，这非常适用于详细描述场景的任务。

尽管全卷积网络具有这些优点，但由于三维数据的特点，全卷积网络并没有广泛应用到三维几何特征的提取。卷积网络用于3D数据时，标准输入是一个四维的数据(x, y, z, f): 三个空间维度(x, y, z)和一个特征维度f。但大多数三维体素都是空的，导致这种表示占用内存较大。

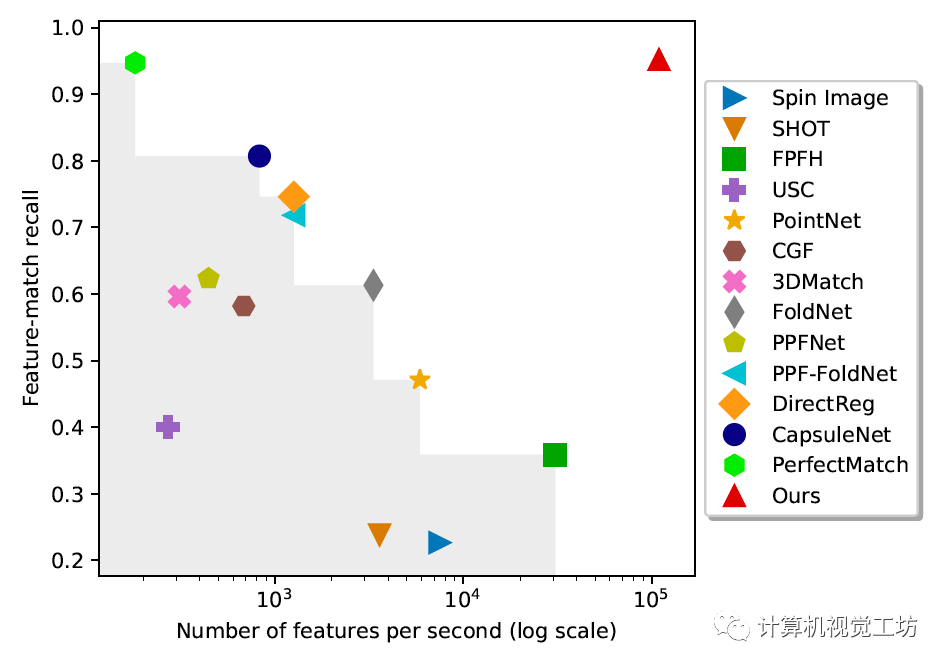

在论文中，作者采用一种稀疏tensor来表示3D数据，采用Minkowski卷积代替传统卷积，提出了ResUNet用于提取输入点云中每个点的特征，另外提出了新的loss用于全卷积度量学习。该网络不需要数据预处理(提取简单特征)，也不需要patch的输入，而且能够产生具有SOTA区分性的高分辨率特征。作者在3DMatch数据集和KITTI数据集中验证了FCGF(Fully Convolutional Geometric Features)的表示能力和提取特征的速度，实验结果如Figure 1。

二、论文的方法

论文中的数据表示和卷积操作主要基于MinkowskiEngine，这里不详细介绍，更多信息请查看MinkowskiEngine主页。

2.1 点云数据的稀疏表示

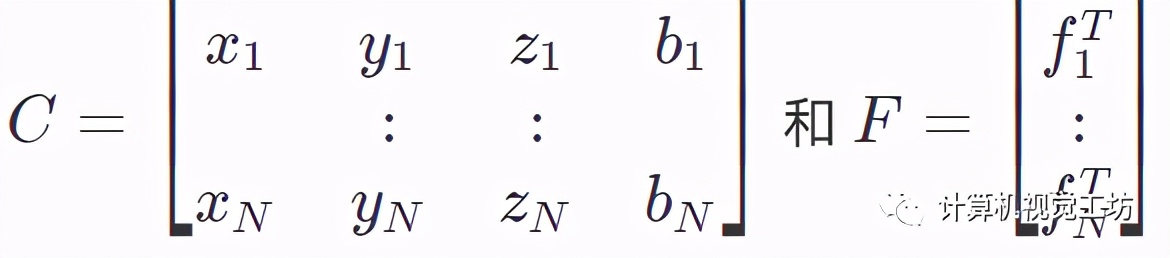

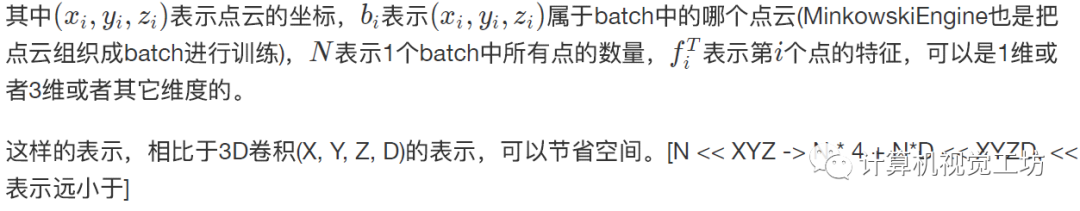

MinkowskiEngine把点云表示成两部分: 坐标矩阵和特征矩阵F。

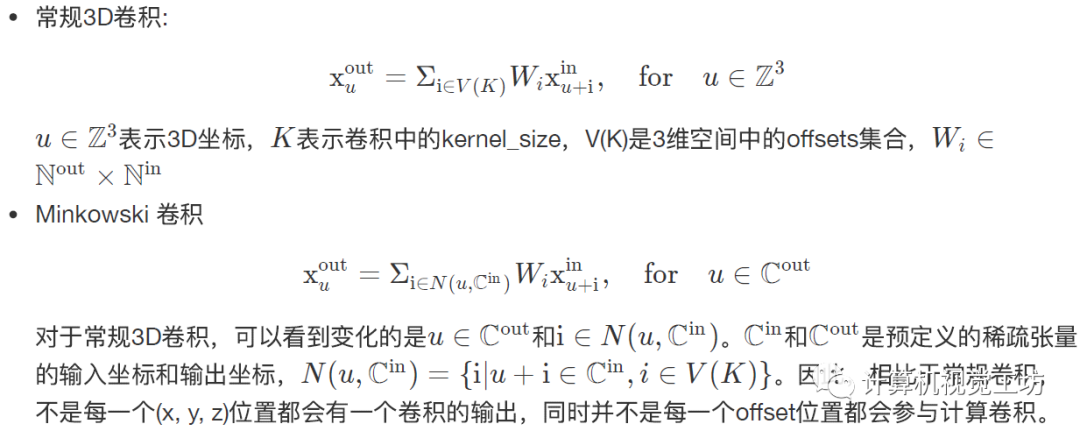

2.2 稀疏点云数据的卷积

2.3 网络模型的架构

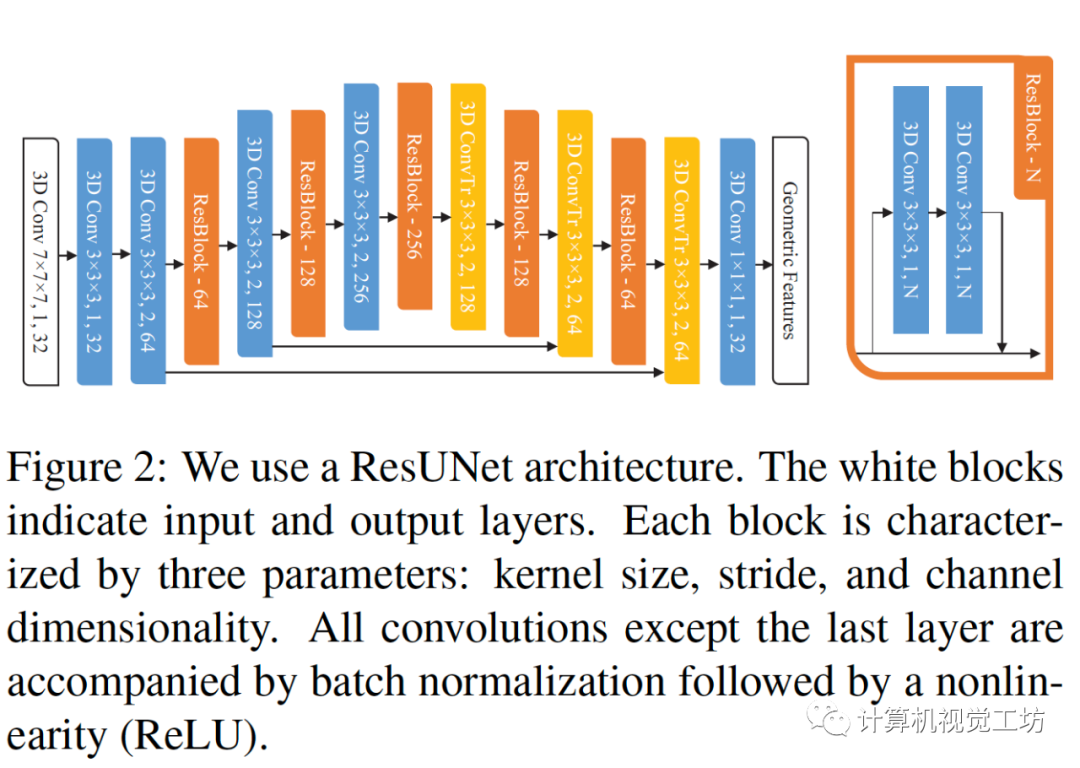

论文中的模型架构ResUNet是一种U-Net类的网络架构，在编码和解码部分均包括残差结构，在解码和编码之间通过skip连接来增强特征的表达能力，如Figure 2所示。

• 残差结构: Res = [(Conv + Bn + ReLU) + (Conv + Bn)], Output = ReLU(input + Res(input))，其中的Conv, Bn, ReLU操作均为稀疏数据的卷积，即Minkowski下的卷积操作。
• 编码: 包括N(Figure2中N=3)个(Conv + Bn + Res)结构，kernel size一般设置为3，第一个Conv中的stride=1，其他Conv的stride一般设置为2。
• 解码: 包括N(数量同编码部分)个(transposed Conv + Bn + Res)结构，除了第一个transposed Conv结构外，其他transposed Conv结构的输入均是encoder和decoder进行concat后的tensor。同时，最后一个transposed Conv中的kernel size为1，stride为1，其它的transposed Conv中的kernel size均为3，stride均为2。
• 特征提取层: Conv(kernel size=1, stride=1)，其后无Bn和ReLU结构。
• 官方代码: https://github.com/chrischoy/FCGF/blob/master/model/resunet.py

ResUNet架构中的MinkowskiEngine下的Conv, Bn, ReLU, transposed Conv换成常规的2D图像下面的对应操作，就是一个很普通的网络架构，关于MinkowskiEngine的一些基础知识和代码实践欢迎参https://zhuanlan.zhihu.com/p/304117161。

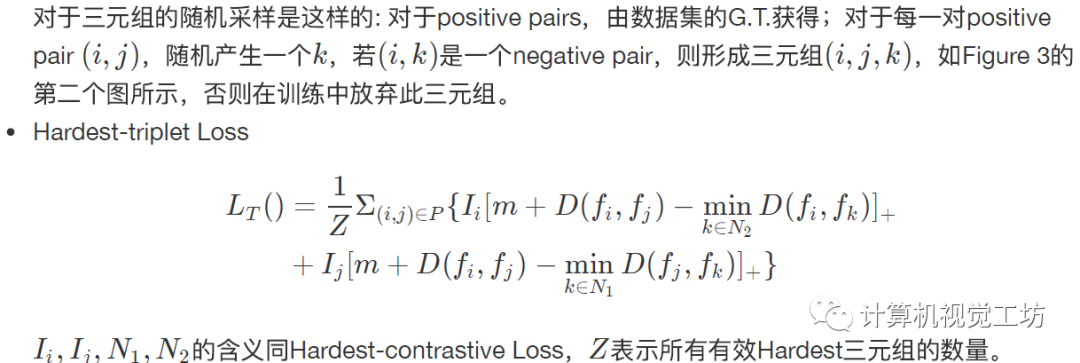

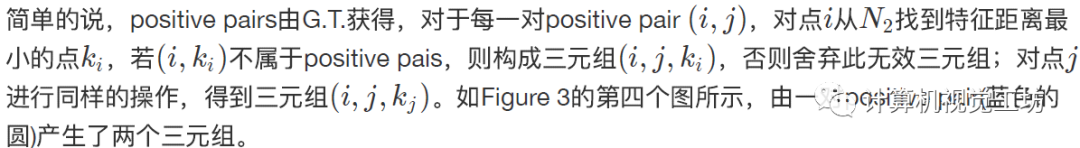

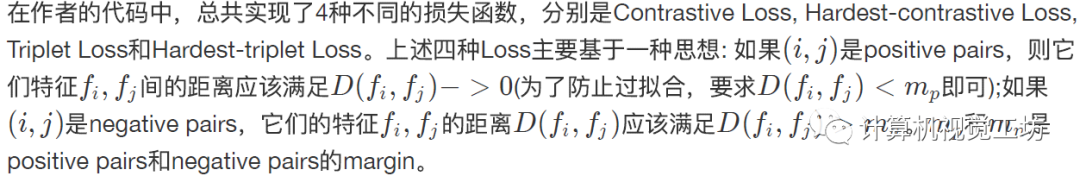

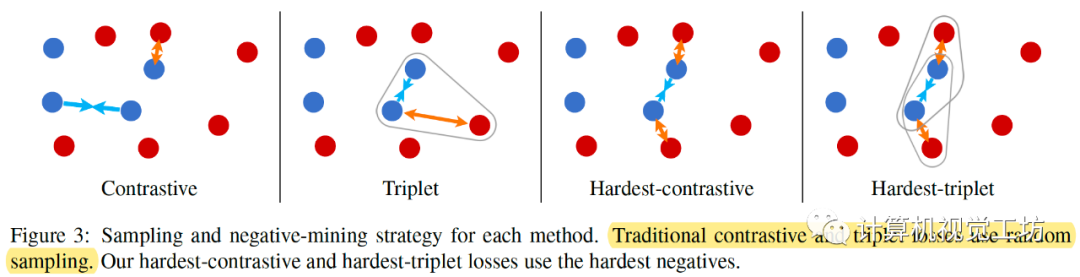

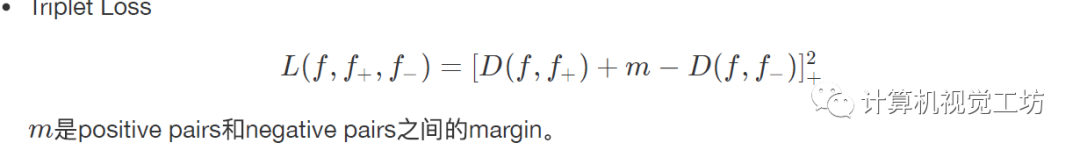

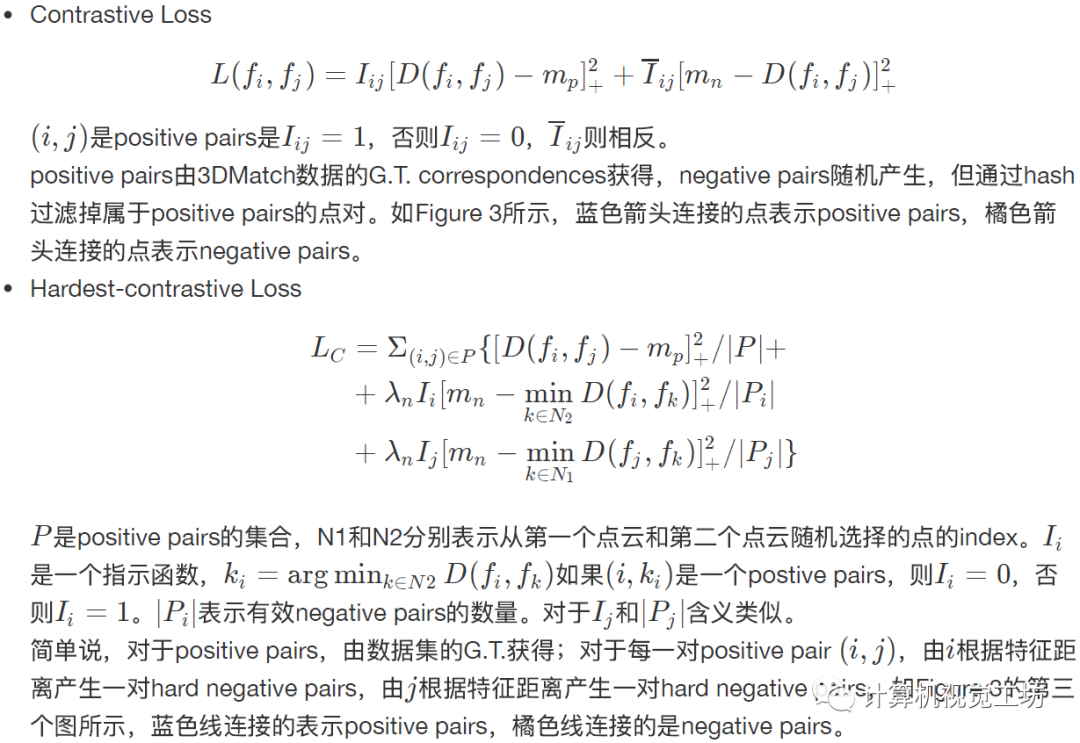

2.4 损失函数

‍

·Loss实现和采样策略的源码: https://github.com/chrischoy/FCGF/blob/master/lib/trainer.py

2.5 训练

优化器是SGD，初始学习率0.1，指数衰减学习率(γ=0.99)。Batch size设置为4，训练100个epoches。在训练时对数据采用随机scale(0.8 - 1.2)和随机旋转(0-360°)的增强。

三、论文的实验

3.1 数据集

• 3DMatch(内容较多，请查阅https://github.com/zhulf0804/3D-PointCloud/tree/master/3DMatch)
• KITTI

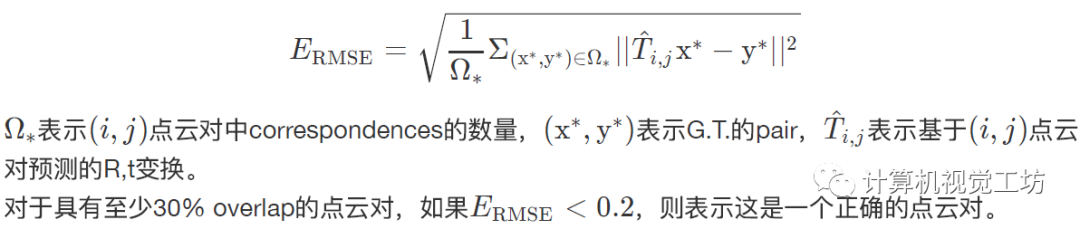

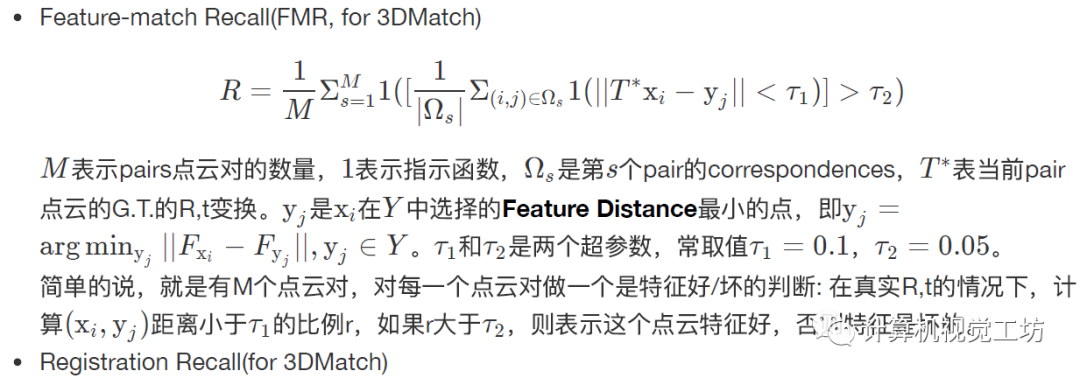

3.2 评估指标

3.3 实验结果

主要介绍3DMatch数据集上的实验结果。

• 精度和速度

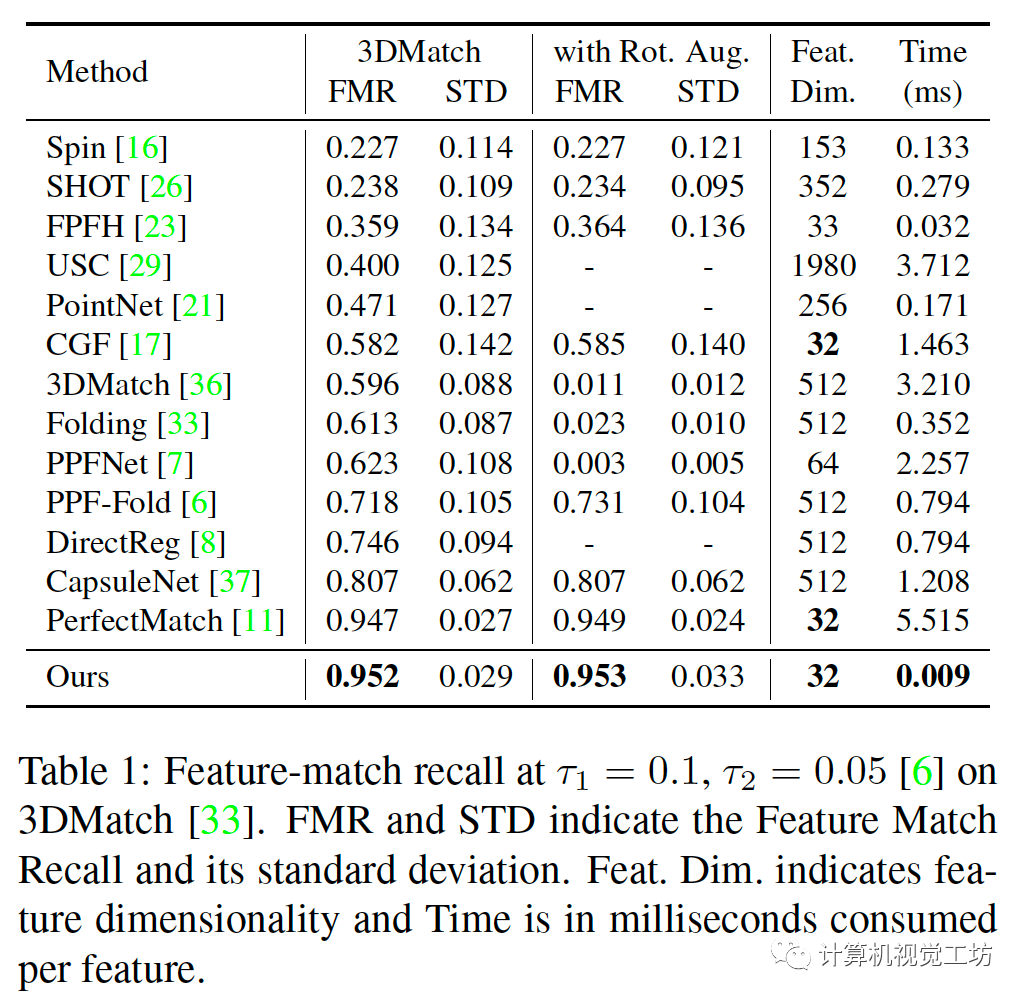

作者在3DMatch测试集中比较了FCGF与传统方法和深度学习方法的性能，如Table 1所示，第1列是方法名称，第2列是FMR值(及其标准差)，第3列是在旋转的3DMatch数据集中的FMR值(及其标准差)，第4列表示特征描述子的维度和提取特征的时间。从表中可以看到，FCGF提取特征的速度快，特征简洁(只有32维)，在3DMatch数据集和旋转增强的3DMatch数据集均有最高的FMR。

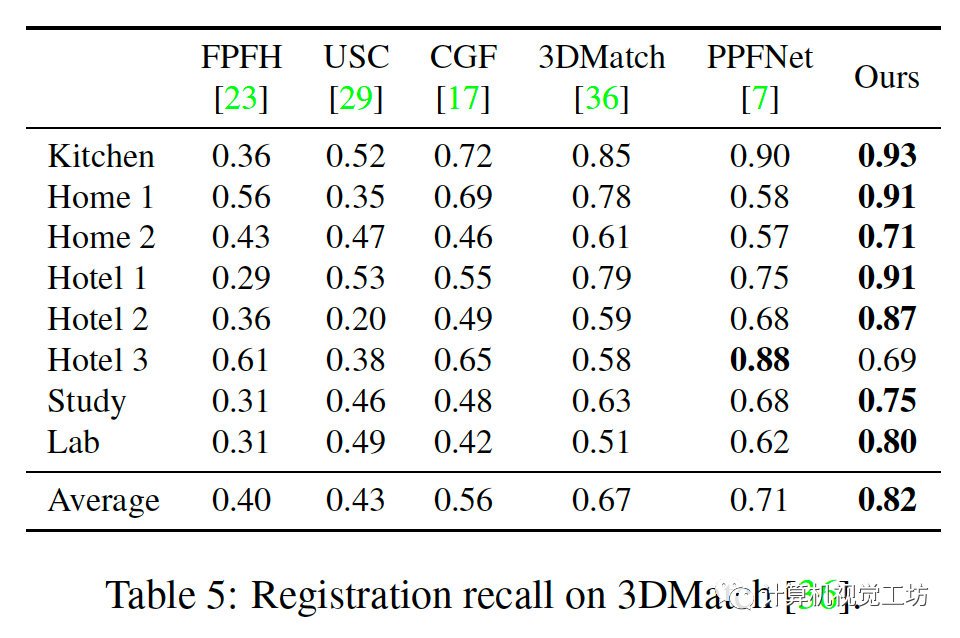

在3DMatch测试集中Registration recall的比较如Table 5所示，FCGF在7个场景和平均情况下均达到了最高的Registration recall。

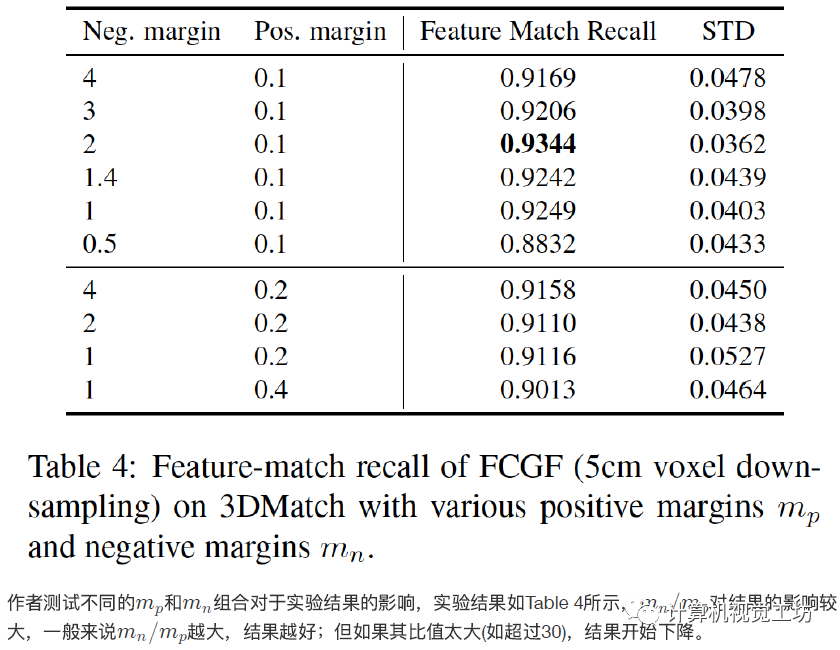

• Ablation Study

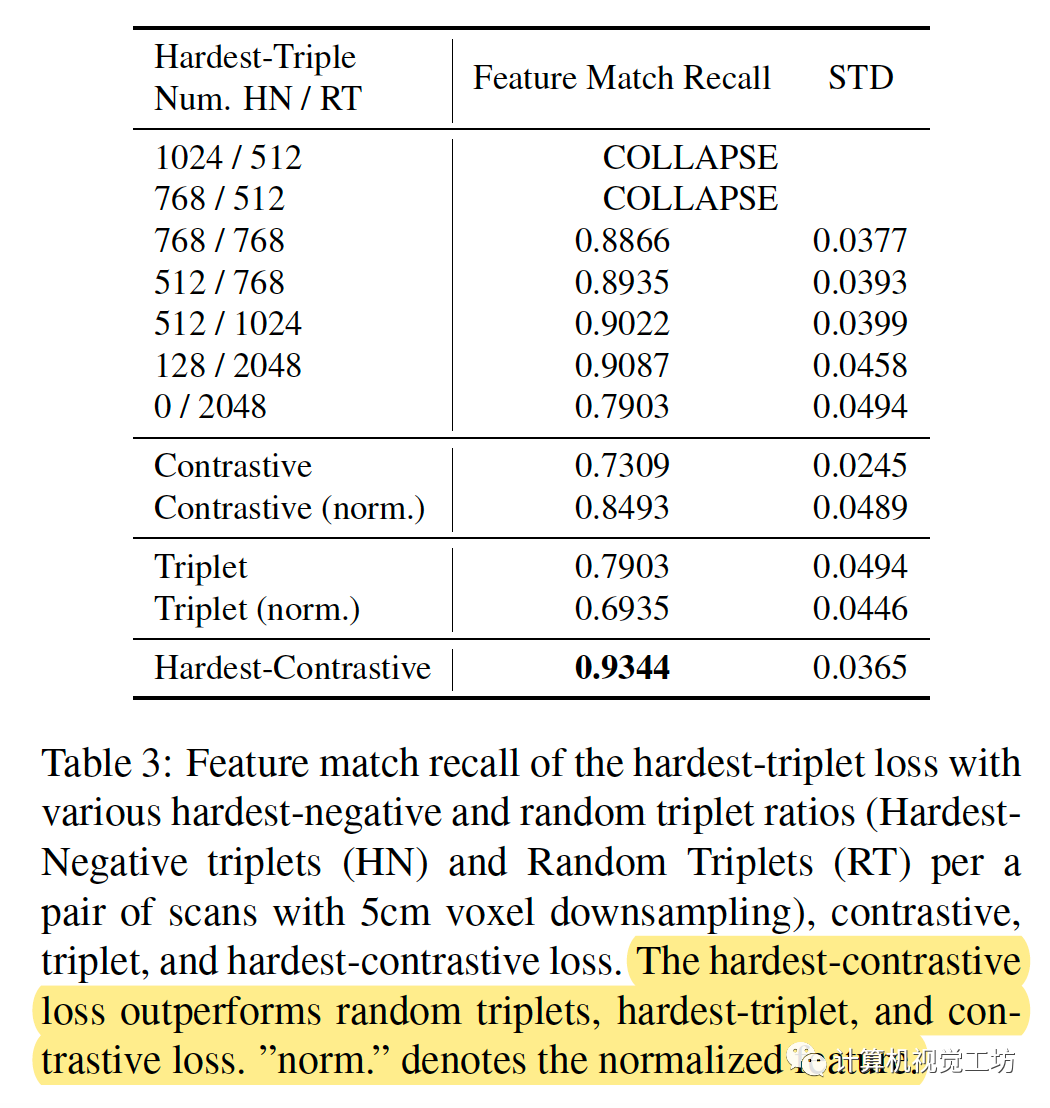

作者测试了不同loss下的性能，实验结果如Table3所示。由表格可以看到，对于contrastive Loss，normalized feature比非normalized feature要好，hardest-contrastive loss比常规(随机的)contrastive loss结果要好，同时可以观察到hardest-contrastive loss是所有loss中结果是最好的。对于triplet loss，normalized feature比非normalized feature要差，这个结论和contrastive loss中是相反的；hardest-triplet loss要比常规(随机的)triplet-loss结果要好，但其容易导致collapse。综合对比，hardest-contrastive loss在3DMatch数据集中是最好的。

• 可视化

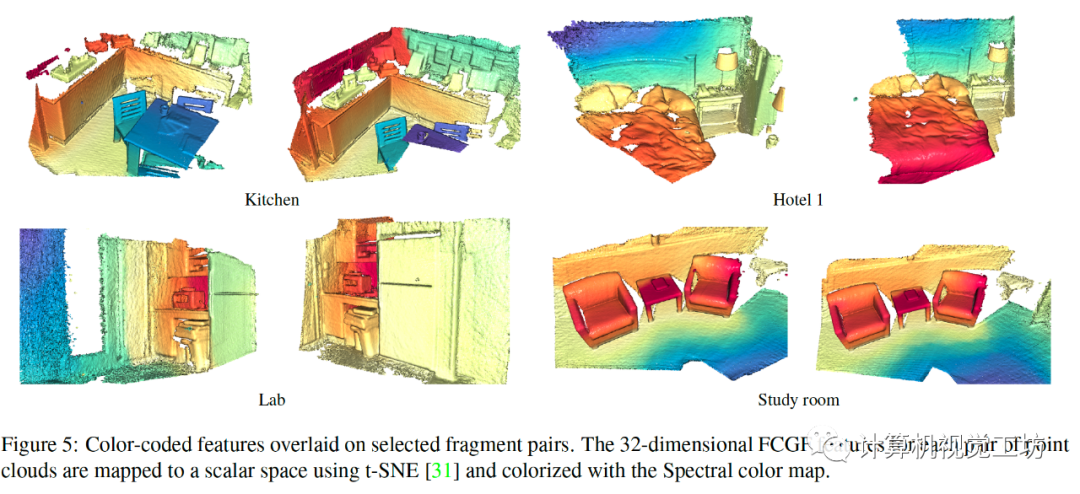

FCGF特征的t-SNE显示如Figure 5所示。

四、总结

1.论文基于MinkowskiEngine实现了点云的全卷积网络，点云和卷积等采用稀疏表示，优化了显存。

2.作者提出了hardest-contrastive loss和hardest-triplet loss，利用点云数据中的correspondences实现了特征的有效学习，并通过哈希的方式加快了生成二元组和三元组的速度。

3.不足: 基于MinkowskiEngine的神经网络在量化点云时会丢掉部分点云信息。

本文仅做学术分享，如有侵权，请联系删文。
