MVSNet在2018年提出后，在估计深度图的应用中取得了非常好的结果。应用CNN于立体匹配的技术也使得传统的匹配效率整体提高。但是因为使用3D卷积神经网络进行深度正则化处理，所以即便在比较低的分辨率（900*600）下，也需要比较高的GPU消耗。针对该问题，该团队在CVPR2019上提出利用循环神经网络对3D代价体进行切片处理，大幅度减少GPU消耗，使得该网络框架不仅可以估计更大范围的场景，且估计精度更高。本篇文章仍将就MVSNet内存消耗大的问题，介绍CVPR2020的一篇文章：Cascade Cost Volume for High-Resolution Multi-View Stereo and Stereo Matching. 该文章沿用MVSNet深度估计的框架，具体创新在于改进Cost Volume的构造方式，使得利用深度学习估计深度时，在较低GPU消耗上估计高分辨率、大场景的深度。1、背景介绍基于深度学习的多视图立体，例如经典的MVSNet网络架构，通常会构造一个三维的代价体去回归场景的深度值，但MVSNet常受限于显存限制而无法对高分辨率的影像进行深度估计。在MVSNet框架的基础上，多种方法对显存增长问题提出了改进方案，上一篇文章我们介绍了R-MVSNet，该方法利用循环神经网络GRU，对三维代价体进行切片，这样不仅保留了靠前的深度和纹理信息，也减少了GPU的消耗，深度估计精度和深度估计范围要优于MVSNet，不同方法的比较结果可通过图1体现。

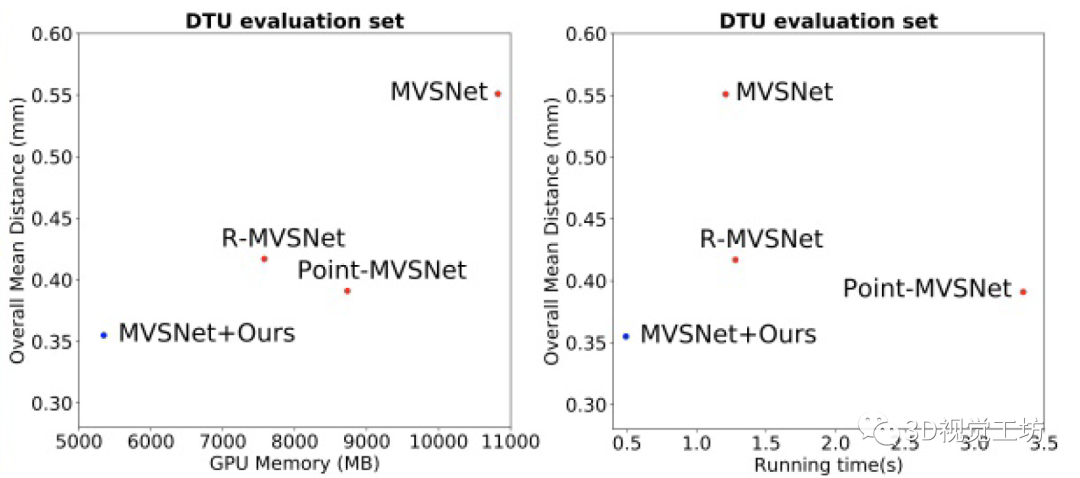

图1 效果比较图
不同于R-MVSNet，本篇文章（以下简称“Cascade-MVSNet”）则仍旧使用了MVSNet网络框架中的3D卷积神经网络对深度代价体进行正则化，但不同于其代价体的构造，Cascade-MVSNet利用链式代价体构造的策略，先估计较为粗糙的深度值，然后再进一步缩小深度估计范围，提高深度估计精度，实现了在较小的GPU消耗的条件下，得到较高分辨率和较高精度的深度图，经过稠密重建后，Cascade-MVSNet的结果也比之前所提到的方法要更为完整（图2）。

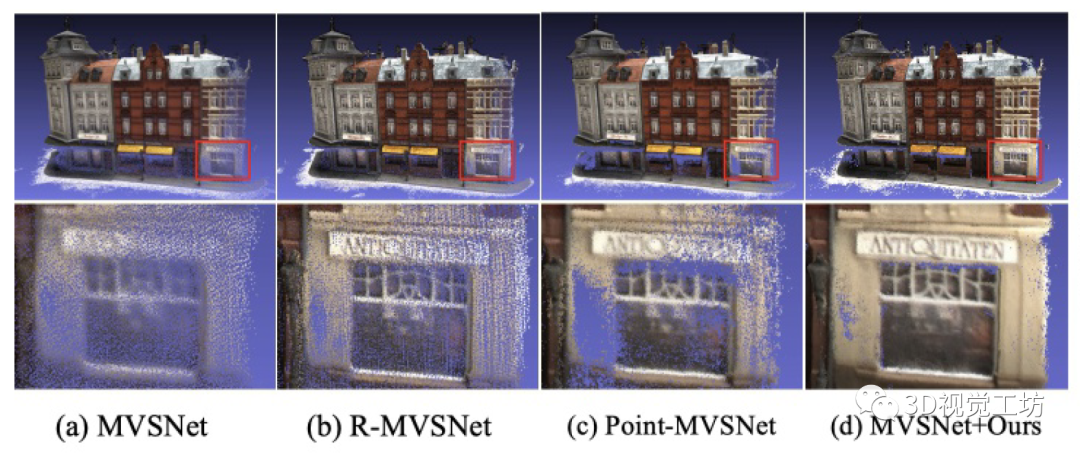

图2 稠密重建结果比较
2、代价体构造回顾沿用立体匹配的视差估计框架，通常深度学习方法都会构造一个沿深度方向的代价体，例如MVSNet借鉴平面扫描算法的原理，构造由沿不同深度而前视平行的平面组成一个相机椎体，然后每一个相机椎体经过采样，变成长宽一致的特征体，通过可微分化的单应性变换将不同视角下的特征扭曲到参考视角上，构成代价体。一般来说，代价体的长宽则是由输入影像分辨率提供的，深度范围则是通过稀疏重建后的结果提供先验条件。这样的构造方式，使得代价体正则化时，三维代价体的内存消耗会以三次指数的速率增长（图3）。

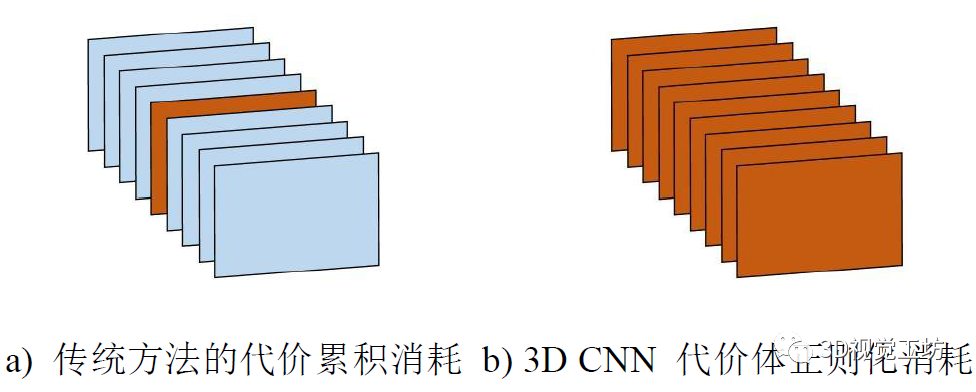

图3 代价体构造示意图
上一篇文章中R-MVSNet使用循环神经网络，对将代价体沿深度切成不同的深度图，利用GRU结构进行正则化处理，相比较MVSNet，能减少GPU的消耗。可是循环神经网络会涉及一个遗忘的过程，导致网络不能很好地保留像素周围的纹理信息，所以点云完整度不能得到很好地保留（图4）。

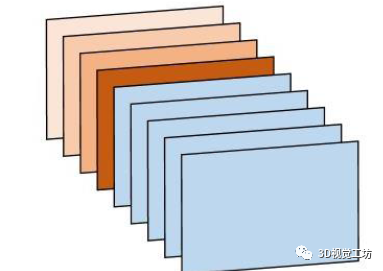

图4 RNN代价体正则化过程
3、Cascade-MVSNet为了解决信息保留和GPU消耗的两个问题，Cascade-MVSNet提出一种级联的代价体构造方法，并输出从粗到细的深度估计值。首先来看其整个网络的架构（图5）。

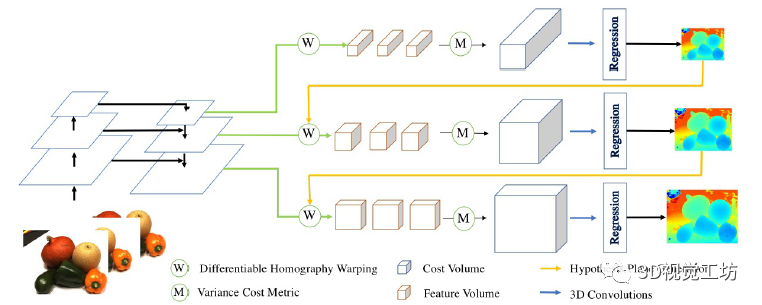

图5 Cascade网络框架示意图
可以看到，整个网络的结构还是沿袭了MVSNet框架（图6），还是以多视图的影像作为输入，然后经过可微分单应性变换形成不同视角下的特征体，在通过代价体构造，形成一个代价体，之后通过回归估计深度值。这里不再对MVSNet作更多的赘述，感兴趣的朋友可以回顾之前的文章：MVSNet。
图6 MVSNet深度估计框架
此篇文章不同的是：整个网络利用级联式代价体的构造策略。首先，原始输入影像，利用特征金字塔网络先对原始影像进行降采样，降低特征体的分辨率，使得可以拥有较为精确的深度估计范围。通过初始的MVSNet框架估计出低分辨率下的深度图后，进入下一阶段。下一阶段开始时，先进行上采样，然后以上一层的深度估计范围作为参考，确定改成的深度估计范围和深度估计间隔。最后输出一个较高分辨率的深度图。如图7，根据稀疏重建给予的先验深度范围，第一阶段的深度估计范围将包含整个场景。所以，会和低分辨率影像建立一个体量较小的代价体（图5）。在之后的阶段中，深度估计范围会进一步缩小。

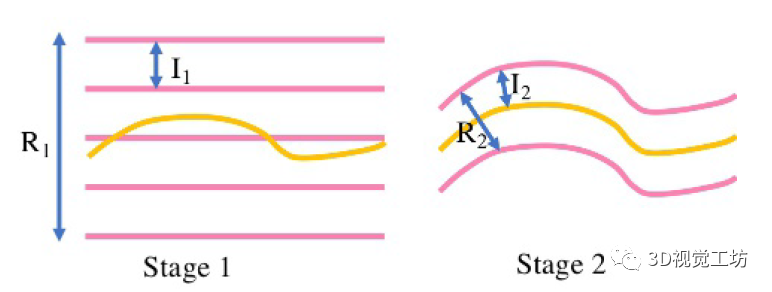

图7 不同阶段的深度估计范围变化
除了深度估计范围的缩小，深度估计间隔也会进一步缩小，越小的深度估计间隔代表着越精细的深度估计精度。在第k个阶段，假设当前的深度估计范围Rk和深度平面估计间隔Ik，所以对应的深度估计平面数可以
计算。当该阶段的图像分辨率固定后，一个更大的深度估计范围会产生更为精确的深度估计结果，但同时也会提升GPU的消耗。同时根据特征金字塔网络的特点，在级联式代价体构造过程中，每个阶段将按照上一阶段的两倍数量，即在每个阶段的图像的分辨率分别是之前的两倍。4、Loss的设置Cascade-MVSNet仍旧是监督学习下的网络结构，同时，因为仍旧沿用MVSNet的网络架构，所以Loss的构造和MVSNet的loss构造形式类似，不同的是，Cascade-MVSNet使用的是级联式的学习策略，所以Loss构造定义为：
其中，Lk指的是第k个阶段的总Loss，λk则表示当前阶段的权重。一般来说，分辨率越高，设置的权重越大。
5、Cascade-MVSNet实战操作
首先，再次感谢Yaoyao（香港科技大学）给出已经预处理好的数据，感谢Alibaba集团提供的开源代码。因为Cascade-MVSNet的深度估计框架沿用MVSNet，所以其输入和MVSNet要求一致，这里不再重复说明，详细数据处理内容，请大家回顾实战系列-MVSNet。
1）环境配置参考Alibaba的github主页中的installation，即可完成环境配置。（https://github.com/alibaba/cascade-stereo）
2）深度估计环境配置结束后，需要打开CasMVSNet文件夹（图8），整个cascade-stereo包含多视图立体和双目立体，本篇文章只关注多视图立体方面的应用。所以进入CasMVNSet的文件夹。

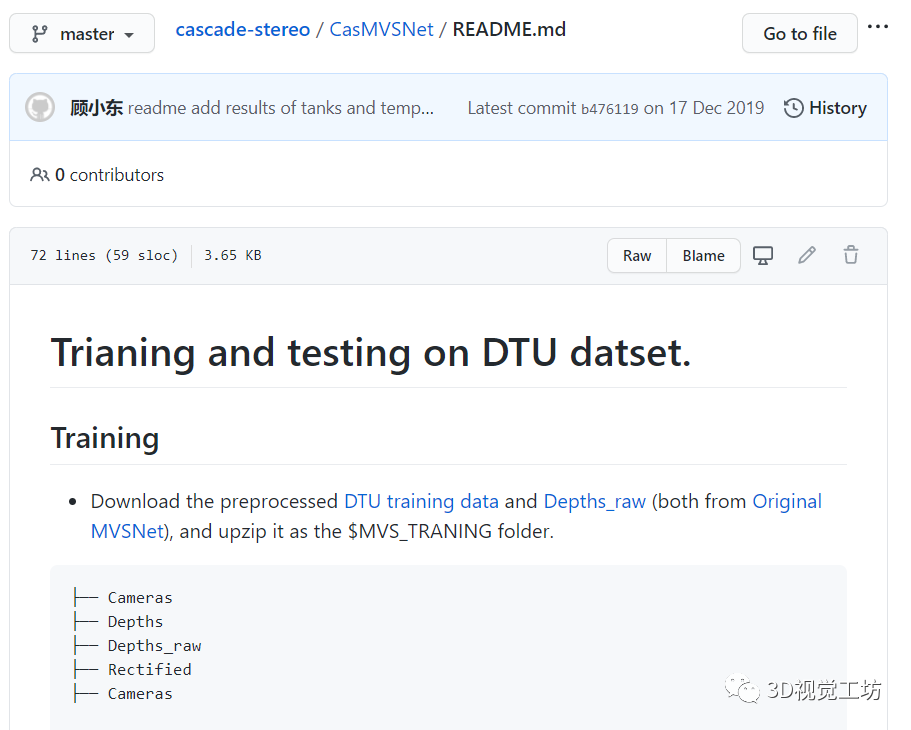

图8 CasMVSNet目录
具体的配置这里不再重复，Github上的README.md介绍已经十分详尽。运行之后可以得到的结果如下：·Scan10 数据库

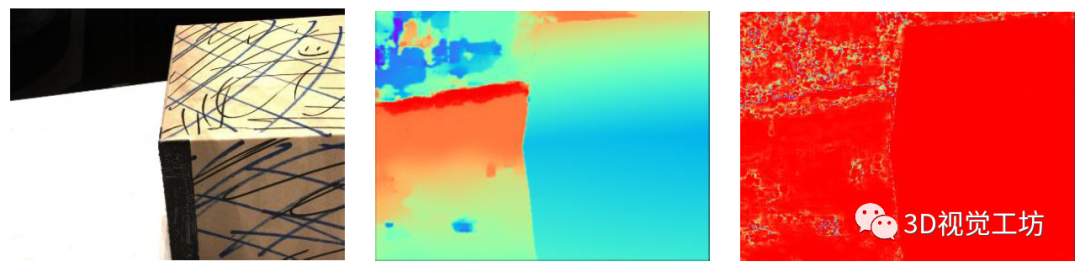

a）原图 b) 深度图 c) 深度置信度图图
9 深度图估计结果
图10 稠密重建结果
3）具体分析代码分析：Github上提供了一个shell的脚本，在终端直接运行即可，以下对代码进行简要介绍：
1 #!/usr/bin/env bashTESTPATH="data/DTU/dtu_test_all"TESTLIST="lists/dtu/test.txt"CKPT_FILE=$1python test.py --dataset=general_eval --batch_size=1 --testpath=$TESTPATH --testlist=$TESTLIST --loadckpt $CKPT_FILE ${@:2}
上述bash中，需要首先设置Test图片的位置，这里设置为下载好的数据集即可，TestList表示设置需要对那几个数据进行深度处理和重建，例如，我想对10,15,24号数据集重建，那Testlist中只要包含scan10, scan15, scan24即可。CKPT_FILE是训练好的网络的地址，通过官网可以下载预训练的模型。在test.py中，主要有几个flag需要注意，代码如下：
parser.add_argument('--max_h', type=int, default=864, help='testing max h')parser.add_argument('--max_w', type=int, default=1152, help='testing max w')parser.add_argument('--filter_method', type=str, default='normal', choices=["gipuma", "normal"], help="filter method")parser.add_argument('--fusibile_exe_path', type=str, default='../fusibile/fusibile')parser.add_argument('--prob_threshold', type=float, default='0.9')parser.add_argument('--num_consistent', type=float, default='4')
注意，可以改变测试分辨率的大小，但需要为32的倍数，且最好保证为16:9的长宽比例。其次，使用gipuma进行稠密重建时，需要预下载fusion这个库，这个在https://github.com/YoYo000/fusibile可以下载，然后在终端输入：
Mkdir buildCd buildCmake ..Make
之后将 --fusibile_exe_path的地址设置为可执行文件所在的地方。第三个要注意的flag是—prob_threshold，这个表示gipuma算法中利用置信度过滤深度图的阈值，如图11)所示，如果当前像素的置信度较高(c-上部),则说明当前像素的深度估计比较准确，若置信度较低，则说明当前像素上，深度估计有多个峰值，不能确定哪一个是最优深度，也表示当前像素估计的深度不准。因此，利用该阈值对深度图进行过滤，在稠密重建的时候，置信度较低的像素就不进行深度融合。

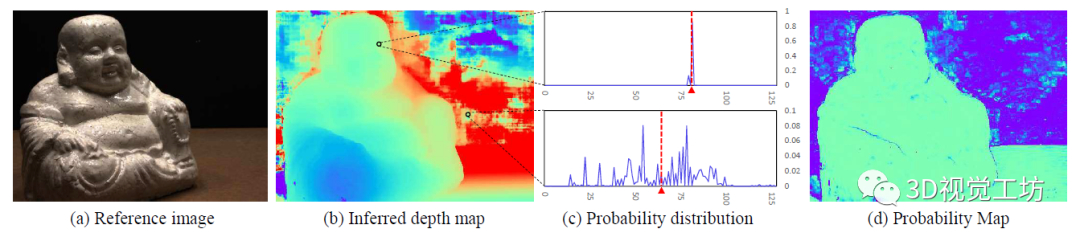

图11 置信度解释示意图[2]
结果分析：通过输出多个中间结果，对Cascade结果进行分析，首先是跑分结果，通过表1可得，利用Cascade的代价图构造方式在精度和完整度上都比之前的方法更优，比传统方法提升了近15个点，比R-MVSNet方法提升了近10个点。

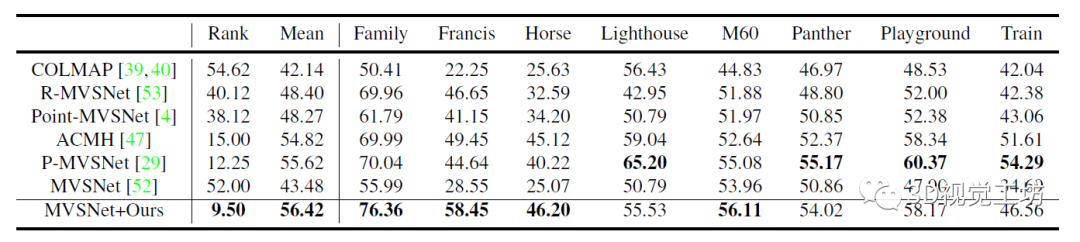

表1 跑分比较结果表

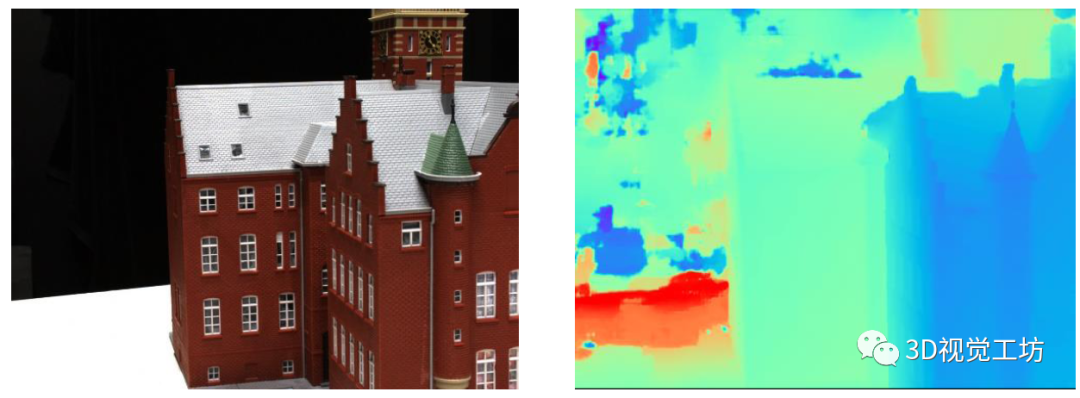

其次，从深度图估计结果看(图12)，深度图较为平滑、完整，且估计精度比较高，估计错误的大多数是背景或者白色无纹理地区。通过对当前深度图的点云映射(图13)，当前网络在原图视角下可以保持较高的分辨率，当在meshlab中旋转视角，可以看到当前视角估计出来的稠密点云效果完整，主体部分基本正确，背景部分存在偏差是正常的体现，在整体融合的时候可以滤除掉。

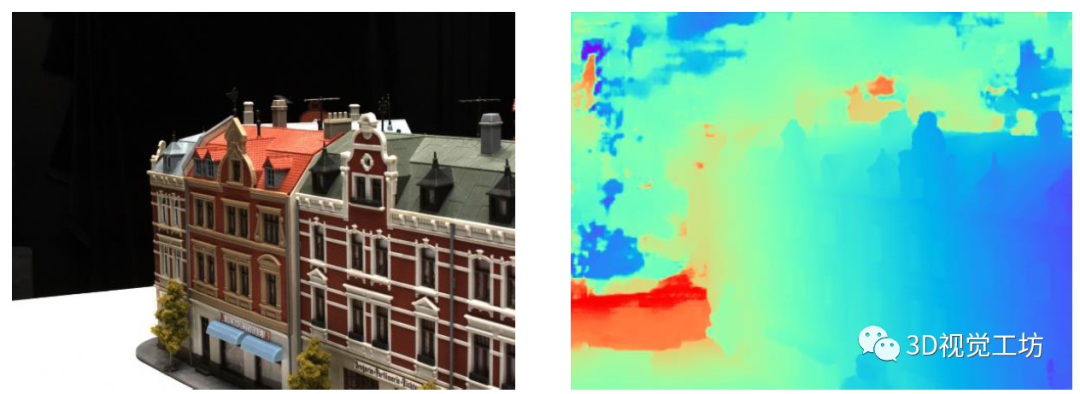

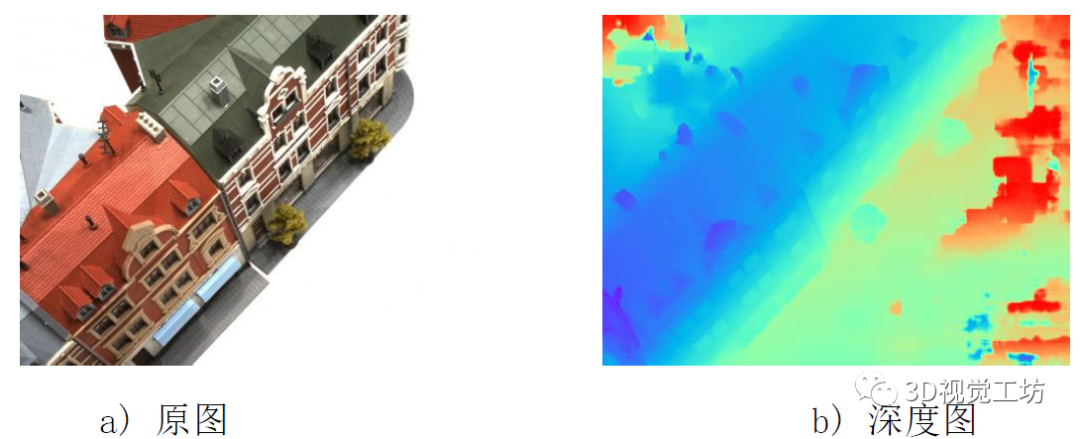

图12 scan15深度估计结果

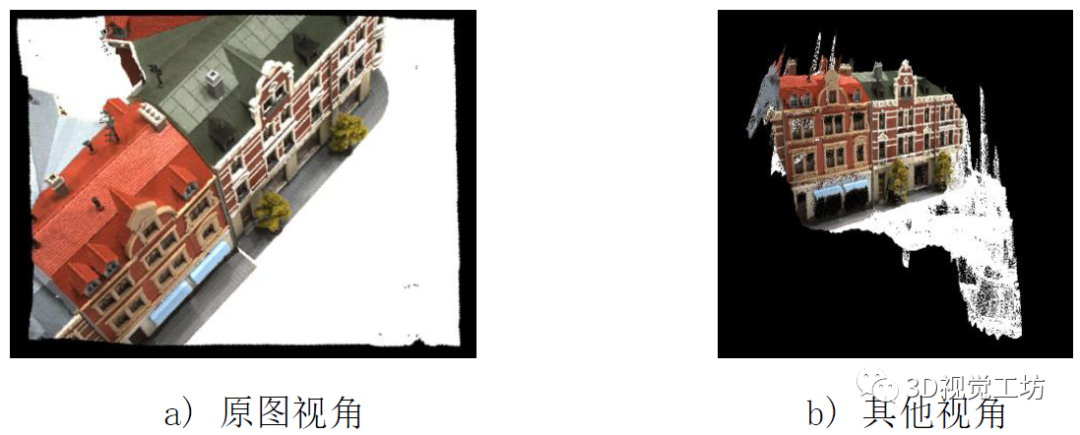

图13 单图恢复点云结果更多结果：

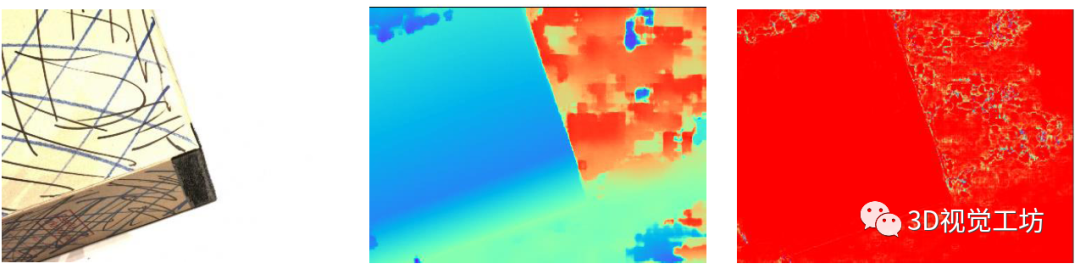

图14 深度估计结果

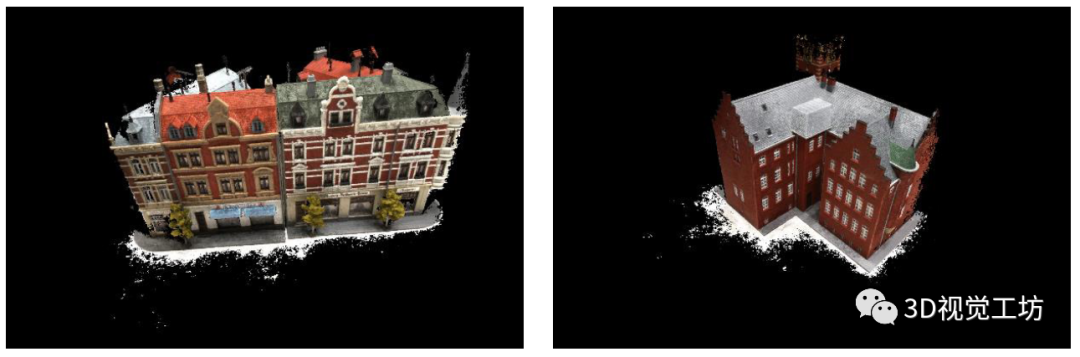

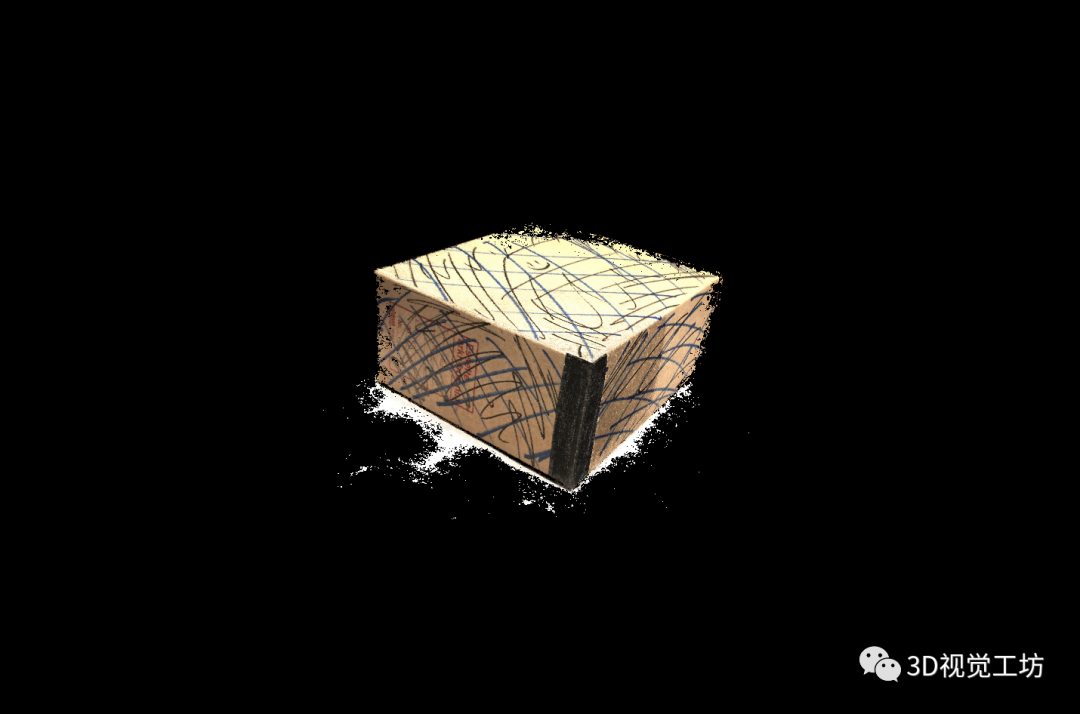

图15 稠密重建结果
以上结果均由笔者亲自试验，效果能达到论文中描述的水平，且GPU消耗基本在7GB以内，可行性比较高。
6、总结

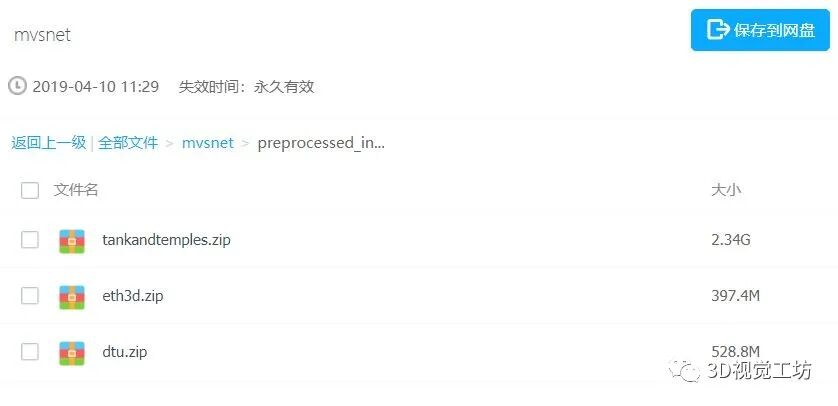

Cascade-MVSNet是一种利用级联式代价体构造，解决MVSNet在深度估计过程中的GPU消耗过大问题、点云完整度不高的深度学习方法。通过实验，该方法在现有的MVSNet框架下，能以较小的GPU消耗，得到较高精度的深度估计结果，同时也能保留较高的完整度。MVS的深度学习实战系列到目前为止就先告一段落，本系列我们首先回顾了MVS的传统原理和传统方法，并介绍了COLMAP等软件的具体操作，之后，介绍了MVSNet、R-MVSNet和Cascade-MVSNet三个深度学习框架和三维重建的pipeline，希望大家通过本系列的分享，加深对MVS三维重建的理解。附录开源数据集下载链接：在公众号「计算机视觉工坊」，后台回复「mvsnet」，即可直接下载。我们需要下载的是用于测试的数据集，所以打开百度云链接时，点击 “mvsnet”，再点击“preprocessed_inputs”，下载其中的“dtu.zip”和“tankandtemples.zip”即可（图16）。
图16 开源数据集下载
感谢香港科技大学姚遥开源的数据集链接。
