实验2：Open vSwitch虚拟交换机实践

实验2：Open vSwitch虚拟交换机实践

一、实验目的

1. 能够对Open vSwitch进行基本操作；
2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3. 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

 1. ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.1.100、192.168.1.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。





• 使用sudo ovs-vsctl show查看ovs交换机、端口状态

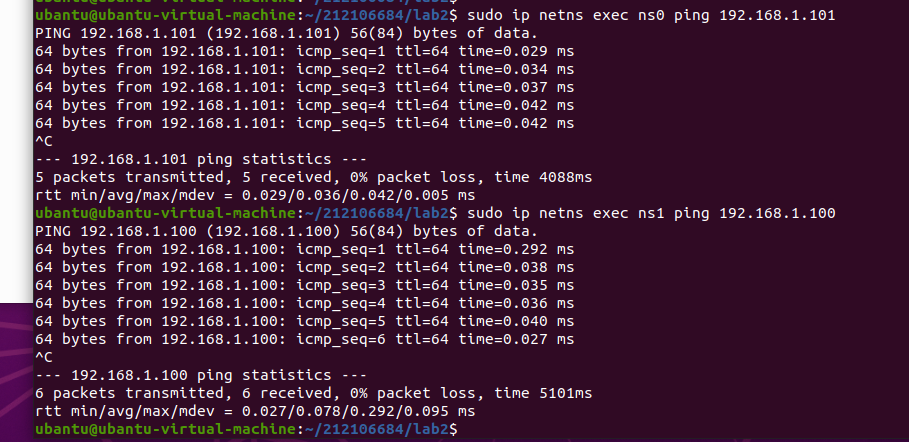

• 通过sudo ip netns exec ns0 ing 192.168.0.101测试p0、p1连通性

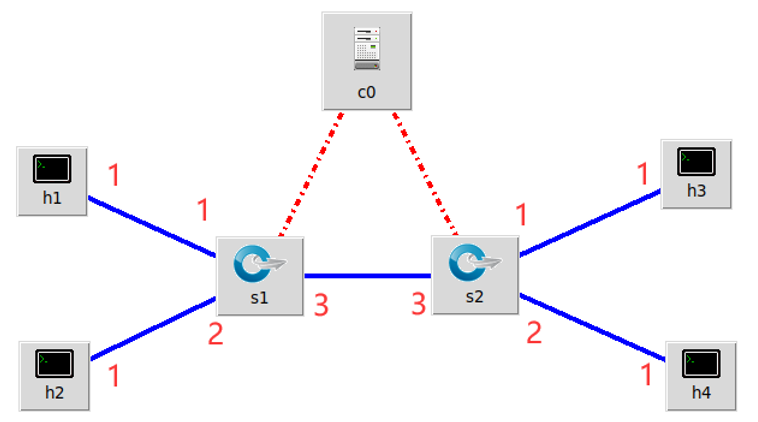

2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

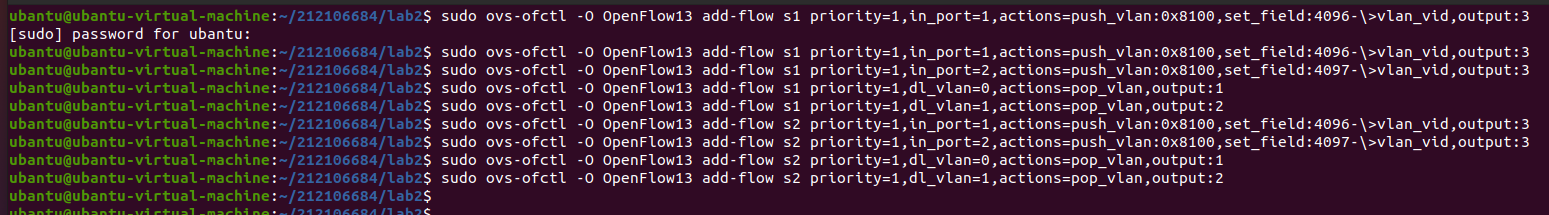

• 新建终端运行如下代码对s1,s2下发流表:

• 查看流表

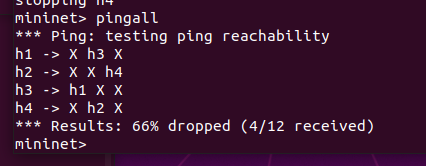

4.主机连通性要求：

1. 1. h1 – h3互通
   2. h2 – h4互通
   3. 其余主机不通

5.打开wireshark监听s1的3号端口，同时pingall进行抓包.



（二）进阶要求

阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。

（三）实验总结

  通过本次实验，我学习了Open vSwitch的相关知识，学习在命令行中使用ovs-vsctl和ovs-ofctlOVS命令操作Open vSwitch交换机（包括创建交换机、创建端口、创建网络空间、配置ip地址等）、管理流表（流表的下发和查看）、划分VLAN。还学习在python代码中直接添加OVS命令控制网络拓扑中的Open vSwitch交换机，更好的将理论与实践相结合。
