Cache与内存：程序放在哪儿？

1）什么是局部性原理？


 #include <stdio.h>
 int main(){
     int i,j;
     for(i=1;i<=9;i++){
         for(j=1;j<=i;j++){
             printf("%d*%d=%2d  ",i,j,i*j);
         }
         printf("\n");
     }
     return 0;
 }

可以看到，这个代码大数时间在执行一个乘法计算和调用一个 printf 函数，而程序一旦编译装载进内存中，它的地址就确定了。也就是说，CPU 大多数时间在访问相同或者与此相邻的地址，换句话说就是：CPU 大多数时间在执行相同的指令或者与此相邻的指令。这就是大名鼎鼎的程序局部性原理。

要想弄懂局部性原理，首先得先搞懂内存！！！

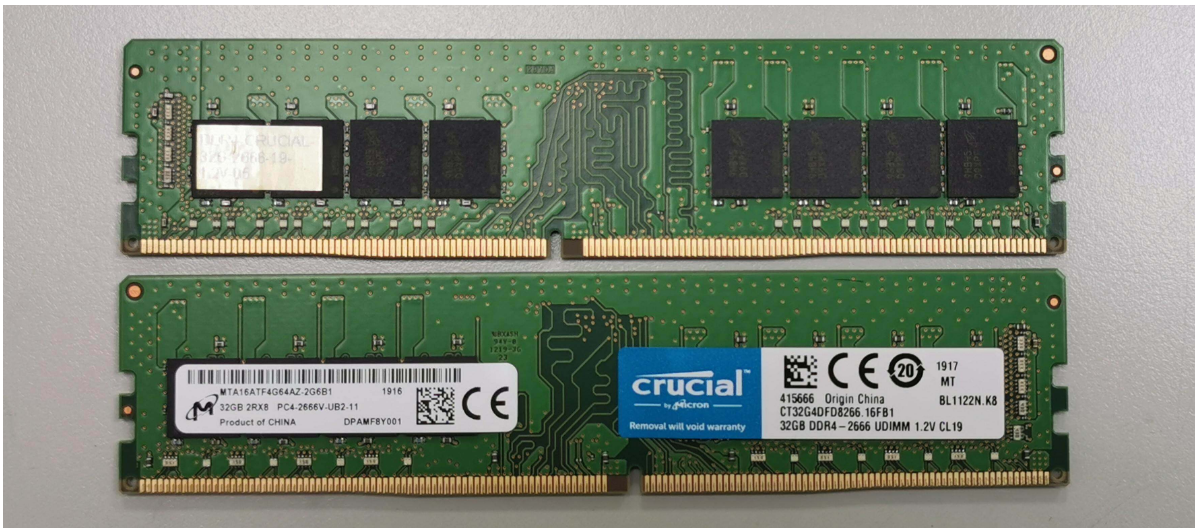

2）内存条的解读？

在 PCB 板上有内存颗粒芯片，主要是用来存放数据的。SPD 芯片用于存放内存自身的容量、频率、厂商等信息。还有最显眼的金手指，用于连接数据总线和地址总线，电源等。

3）专业角度来讲，内存应该叫什么？

DRAM，即动态随机存储器

4）内存储存颗粒芯片中的存储单元是由什么组成的？

电容和相关元件。
电容存储电荷的多、少代表数字信号 0 和 1

5）随着时间的流逝，电容会出现什么问题？

漏电，导致电荷不足，就会让存储单元的数据出错。

6）为了处理漏电现象带来的数据差错问题，DRAM做了哪些努力？

周期性刷新，以保持电荷状态。

7）内存的速度还有逻辑上内存和系统的连接方式和结构是怎样的？

控制内存刷新和内存读写的是内存控制器，而内存控制器集成在北桥芯片中

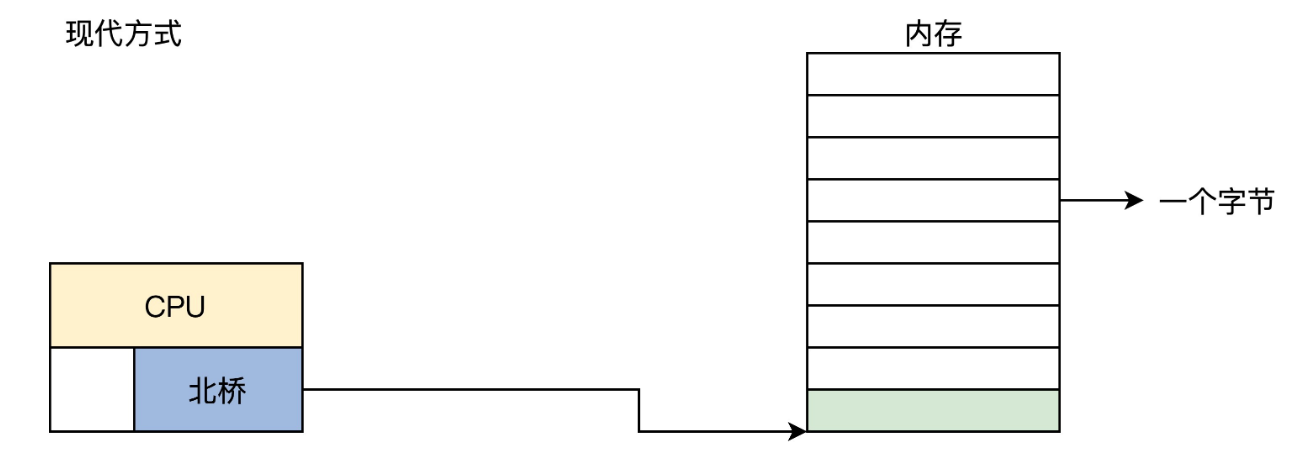

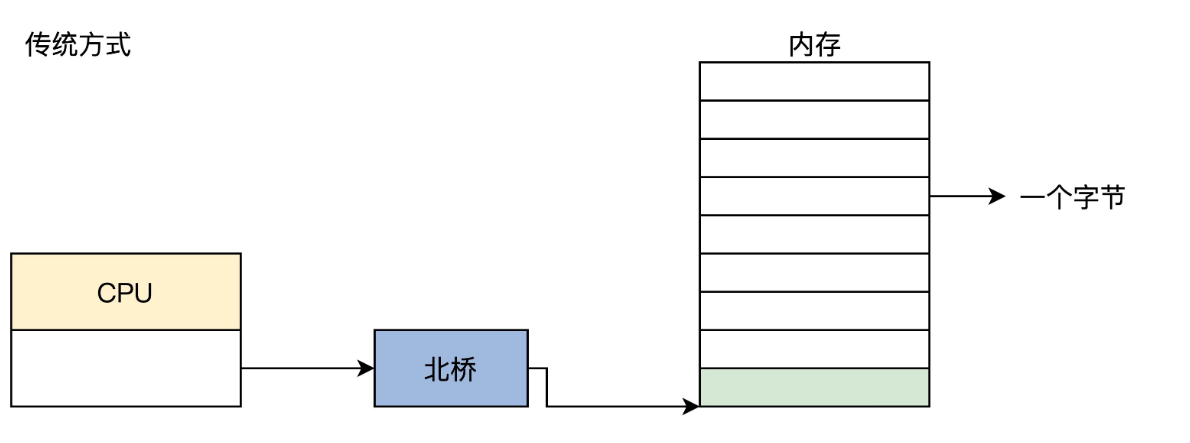

传统方式下，北桥芯片存在于系统主板上。现在由于技术牛逼了北桥芯片被就放到 CPU 芯片中了，这大大提升了 CPU 访问内存的性能。

8）作为软件开发人员我们从逻辑上应该怎样看待内存？

把内存看成一个巨大的字节数组就可以，而内存地址就是这个数组的下标。

9）CPU 要数据，内存一时给不了怎么办？

CPU 会让总线插入等待时钟周期，直到内存准备好。根据木桶原理，CPU 的性能多高都没用，内存才是决定系统整体性能的关键。

10）有了上面的理论知识，让我们来看看什么是Cache？

CPU 大多数时间在访问相同或者与此相邻的地址。那么，我们立马就可以想到用一块小而快的储存器，放在 CPU 和内存之间，就可以利用程序的局部性原理来缓解 CPU 和内存之间的性能瓶颈。这块小而快的储存器就是 Cache，即高速缓存。

11）Cache 中有哪些内容？

存放了内存中的一部分数据。

12）有了cache之后，CPU的工作流程是怎样的？

在访问内存时要先访问 Cache，若 Cache 中有需要的数据就直接从 Cache 中取出，若没有则需要从内存中读取数据，并同时把这块数据放入 Cache 中。由于程序的局部性原理，在一段时间内，CPU 总是能从 Cache 中读取到自己想要的数据。

13）cache的物理位置在哪里？

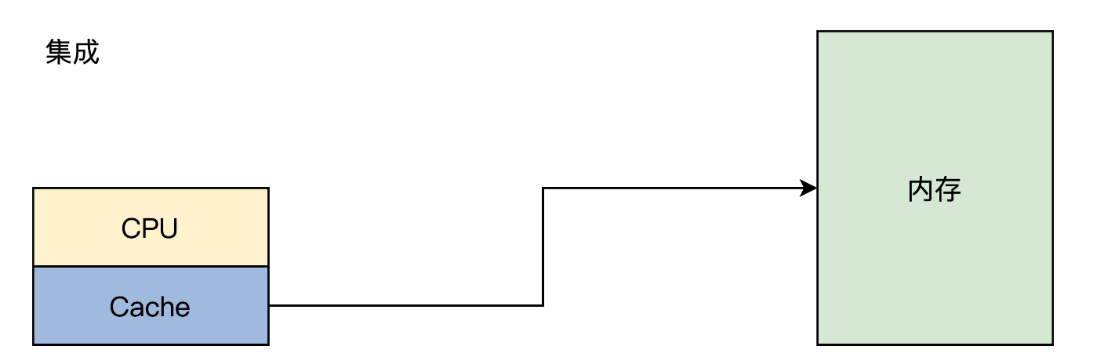

可以集成在 CPU 内部，也可以做成独立的芯片放在总线上。
现在 x86 CPU 和 ARM CPU 都是集成在 CPU 内部的。

14）Cache主要由哪几个部分组成？

高速的静态储存器
地址转换模块
Cache 行替换模块

15）Cache 的逻辑工作流程是怎样的？

地址转换模块把CPU 发出的地址切成 3 段：组号，行号，行内偏移。
根据组号、行号查找高速静态储存器中对应的行。找到的话用行内偏移读取并返回数据给 CPU，否则就分配一个新行并访问内存，把内存中对应的数据加载到这个新行并返回给 CPU。
如果没有新行了，替换算法来覆盖不常用的行。

以上这些逻辑都由 Cache 硬件独立实现，软件不用做任何工作，对软件是透明的。

16）凡事都有两面性，Cache 带来了什么问题？

数据一致性问题。

16.1）先来看看Cache 在硬件层面的结构是怎样的？

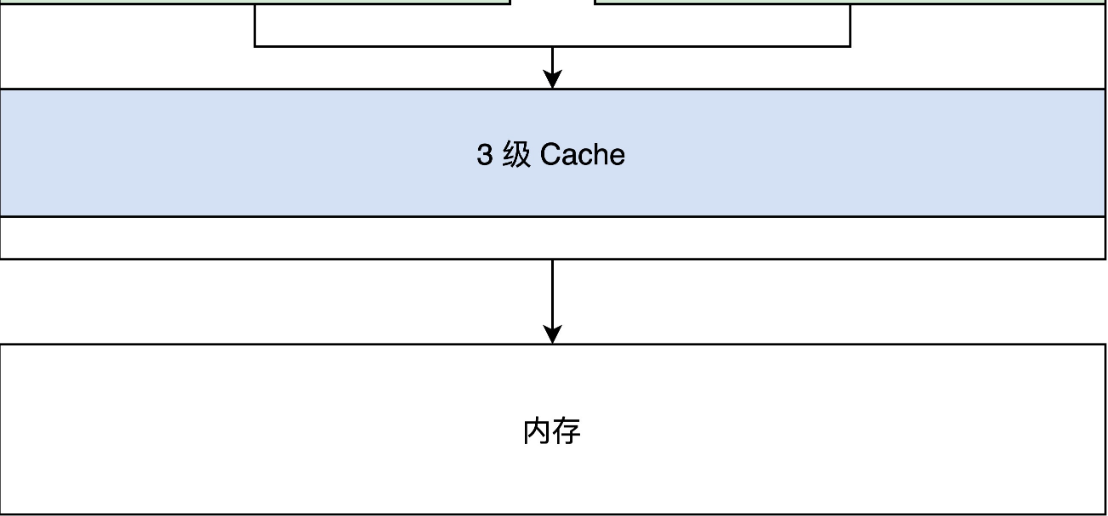

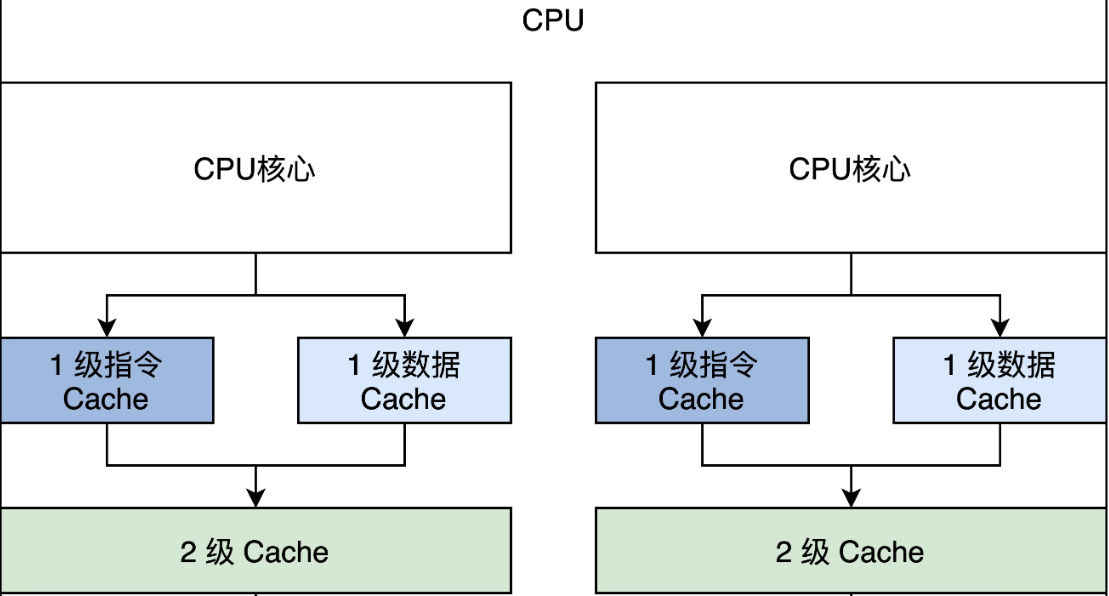

这是一颗最简单的双核心 CPU，它有三级 Cache，第一级 Cache 是指令和数据分开的（指令是由操作码和操作数组成的，所以指令中也有数据），第二级 Cache 是独立于 CPU 核心的，第三级 Cache 是所有 CPU 核心共享的。

16.2）Cache 的一致性问题，主要包括哪三个方面？

一个 CPU 核心中的指令 Cache 和数据 Cache 的一致性问题。
多个 CPU 核心各自的 2 级 Cache 的一致性问题。
CPU 的 3 级 Cache 与设备内存，如 DMA、网卡帧储存，显存之间的一致性问题。这里我们不需要关注这个问题。

16.3）为什么CPU 核心中的指令 Cache 和数据 Cache 会有一致性问题？

程序运行的时候，指令经过指令cache，指令中涉及到的数据则会经过数据 Cache。
所以，对自修改的代码（即修改运行中代码指令数据，变成新的程序）而言，比如我们修改了内存地址 A 这个位置的代码（典型的情况是 Java 运行时编译器），这个时候我们是通过储存的方式去写的地址 A，所以新的指令会进入数据 Cache。（通过写的方式，所以是一堆数据）
但是我们接下来去执行地址 A 处的指令的时候，指令 Cache 里面可能命中的是修改之前的指令。

16.4）怎样解决上面的问题？

需要把数据 Cache 中的数据写入到内存中，然后让指令 Cache 无效，重新加载内存中的数据。

16.5）多个 CPU 核心各自的 2 级 Cache 为什么会有数据一致性问题？

假如第一个 CPU 核心读取了一个 A 地址处的变量，第二个 CPU 也读取 A 地址处的变量。根据硬件设计，直接把第一个 CPU 核心的 A 地址处 Cache 内容直接复制到第二个 CPU 的第 2、1 级 Cache，这样两个 CPU 核心都得到了 A 地址的数据。
如果这时第一个 CPU 核心改写了 A 地址处的数据，而第二个 CPU 核心的 2 级 Cache 里面还是原来的值，数据显然就不一致了。

16.6）怎样解决2级缓存数据不一致问题？

数据同步协议。

16.6.1）典型的多核心 Cache 数据同步协议有哪些？

MESI 和 MOESI。

16.7）MESI 协议是怎样的？

定义了 4 种基本状态：M、E、S、I，即

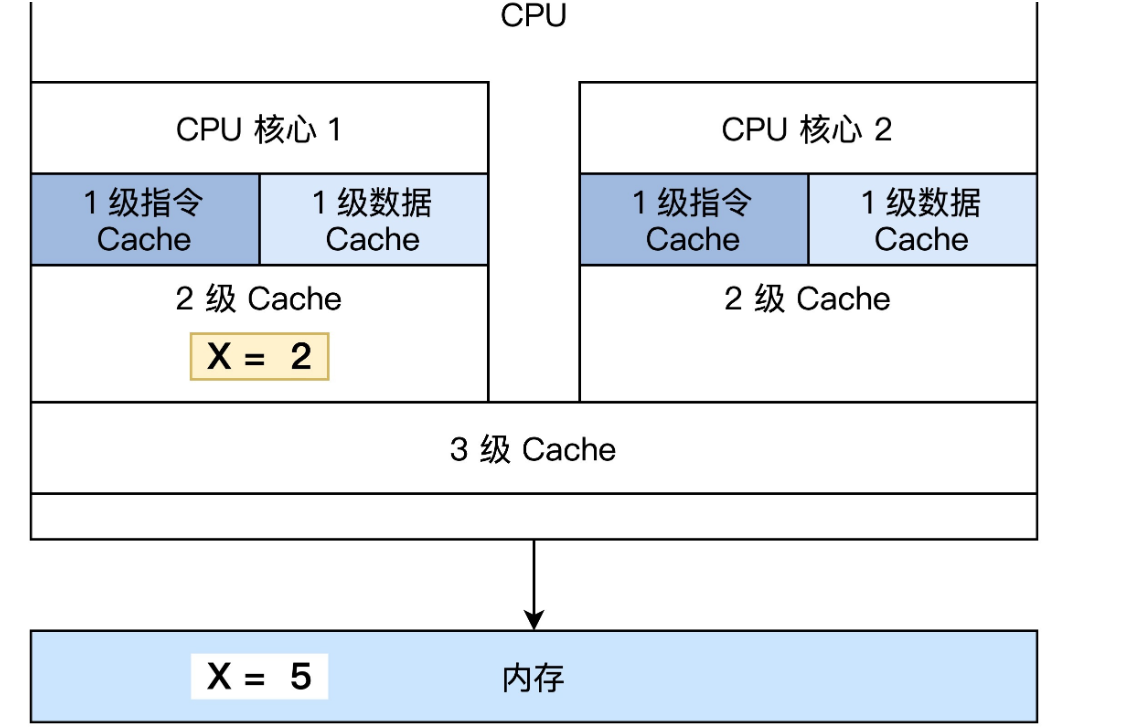

修改（Modified）
- 一个缓存修改了值

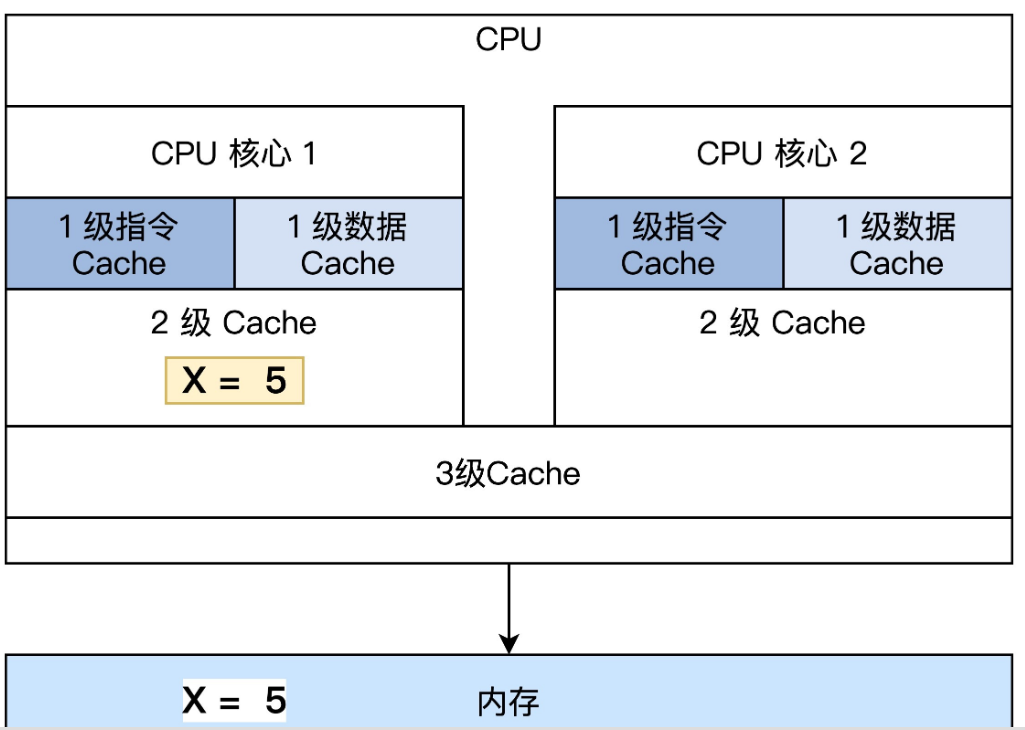

独占（Exclusive）
- 只有一个有

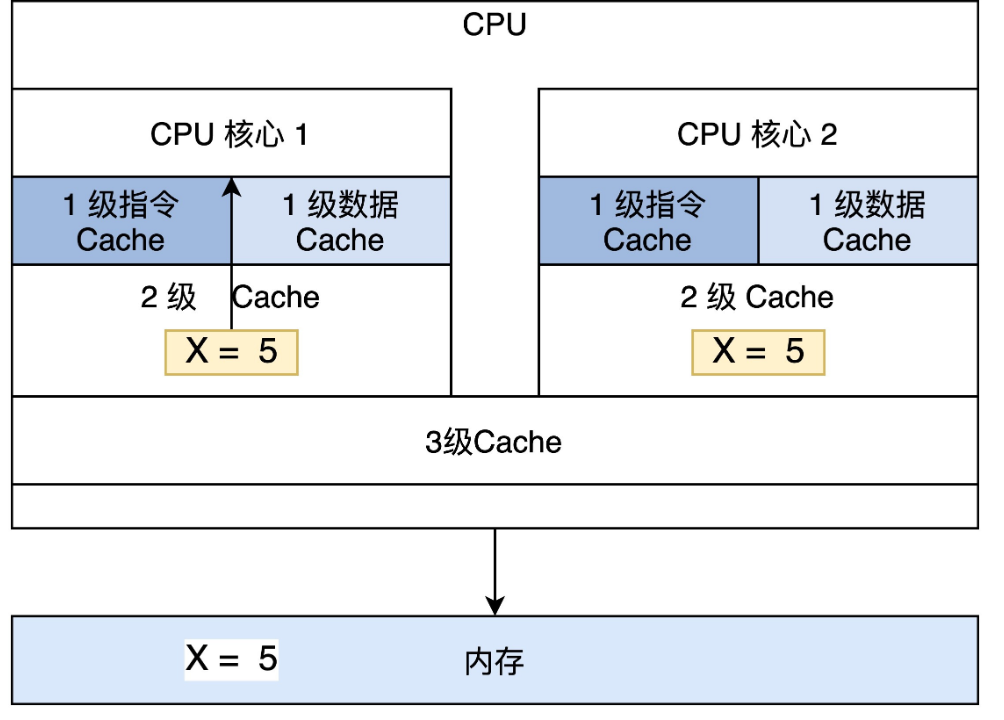

共享（Shared）
- 两个都有
无效（Invalid）
- 前面三幅图 Cache 中没有数据的那些，都属于这个情况。

16.8）Cache 硬件是怎样设计的？

它会监控所有 CPU 上 Cache 的操作，根据相应的操作使得 Cache 里的数据行在上面这些状态之间切换。Cache 硬件通过这些状态的变化，就能安全地控制各 Cache 间、各 Cache 与内存之间的数据一致性了。

x86 CPU 上默认是关闭 Cache 的！！！

17）前面讲了这么多细节，那如何开启 Cache呢？

CD=1 时表示 Cache 关闭，NW=1 时 CPU 不维护内存数据一致性。

所以我们只需要将 CR0 寄存器中 CD、NW 位同时清 0 即可。


 mov eax, cr0
 ;开启 CACHE
 btr eax,29 ;CR0.NW=0
 btr eax,30  ;CR0.CD=0
 mov cr0, eax

18）如何获取内存视图？

BIOS 提供的实模式下中断服务，就是 int 指令后面跟着一个常数的形式。

由于 PC 机上电后由 BIOS 执行硬件初始化，中断向量表是 BIOS 设置的，所以执行中断自然执行 BIOS 服务。这个中断服务是 int 15h，但是它需要一些参数，就是在执行 int 15h 之前，对特定寄存器设置一些值，代码如下。


 _getmemmap:
   xor ebx,ebx ;ebx设为0
   mov edi,E80MAP_ADR ;edi设为存放输出结果的1MB内的物理内存地址
 loop:
   mov eax,0e820h ;eax必须为0e820h
   mov ecx,20 ;输出结果数据项的大小为20字节：8字节内存基地址，8字节内存长度，4字节内存类型
   mov edx,0534d4150h ;edx必须为0534d4150h
   int 15h ;执行中断
   jc error ;如果flags寄存器的C位置1，则表示出错
   add edi,20;更新下一次输出结果的地址
   cmp ebx,0 ;如ebx为0，则表示循环迭代结束
   jne loop  ;还有结果项，继续迭代
     ret
 error:;出错处理

上面的代码是在迭代中执行中断，每次中断都输出一个 20 字节大小数据项，最后会形成一个该数据项（结构体）的数组，可以用 C 语言结构表示，如下。


 #define RAM_USABLE 1 //可用内存
 #define RAM_RESERV 2 //保留内存不可使用
 #define RAM_ACPIREC 3 //ACPI表相关的
 #define RAM_ACPINVS 4 //ACPI NVS空间
 #define RAM_AREACON 5 //包含坏内存
 typedef struct s_e820{
     u64_t saddr;    /* 内存开始地址 */
     u64_t lsize;    /* 内存大小 */
     u32_t type;    /* 内存类型 */
 }e820map_t;
