紫外打标机是一种基于紫外激光技术的高精度标记设备，广泛应用于对材料表面进行精细标记、雕刻或微加工。其核心优势在于冷加工特性，适用于对热敏感或高精度要求的材料。
一、工作原理
紫外打标机采用紫外激光器（波长通常在355nm左右），通过短波长、高能量的紫外激光与材料发生光化学作用（而非热效应），直接破坏材料表面的分子键，从而实现高分辨率、无热损伤的标记效果。

二、核心组成部分

1. 紫外激光器
   • 核心光源，稳定性强，寿命长（通常1万小时以上，缺点是从开机开始紫外激光器就开始工作和损耗，寿命远低于红外光纤激光器）。
   • 波长：355nm（紫外波段），功率范围：3W-30W。


2. 振镜系统
   • 高速振镜控制激光路径，实现快速、精准的图形标记。
3. 控制系统
   • 通过软件（如EzCad、LaserMark）控制激光参数（功率、速度、频率等）。
4. 光学聚焦系统
   • 将激光束聚焦到微米级光斑，提升标记精度。
5. 冷却系统
   • 水冷或风冷装置，确保激光器长时间稳定运行。


三、核心优势**

1. 冷加工技术
   • 避免热效应导致的材料变形、烧焦，适合塑料、薄膜、玻璃等热敏感材料。
2. 超高精度
   • 光斑直径可达10-20μm，支持微米级精细标记（如二维码、微小文字）。
3. 广泛适用性
   • 可加工金属、非金属、高分子材料、陶瓷等。
4. 无耗材
   • 纯激光加工，无需油墨、化学试剂，环保节能。
5. 永久性标记
   • 标记耐磨损、耐腐蚀，符合工业品追溯要求。

四、应用领域

1. 电子行业
   • PCB板标记、芯片二维码、柔性电路板（FPC）雕刻。
2. 医疗设备
   • 手术器械标识、药品包装防伪、医用高分子材料标记。
3. 珠宝首饰
   • 贵金属、玉石表面微雕刻，无损伤打标。
4. 塑料制品

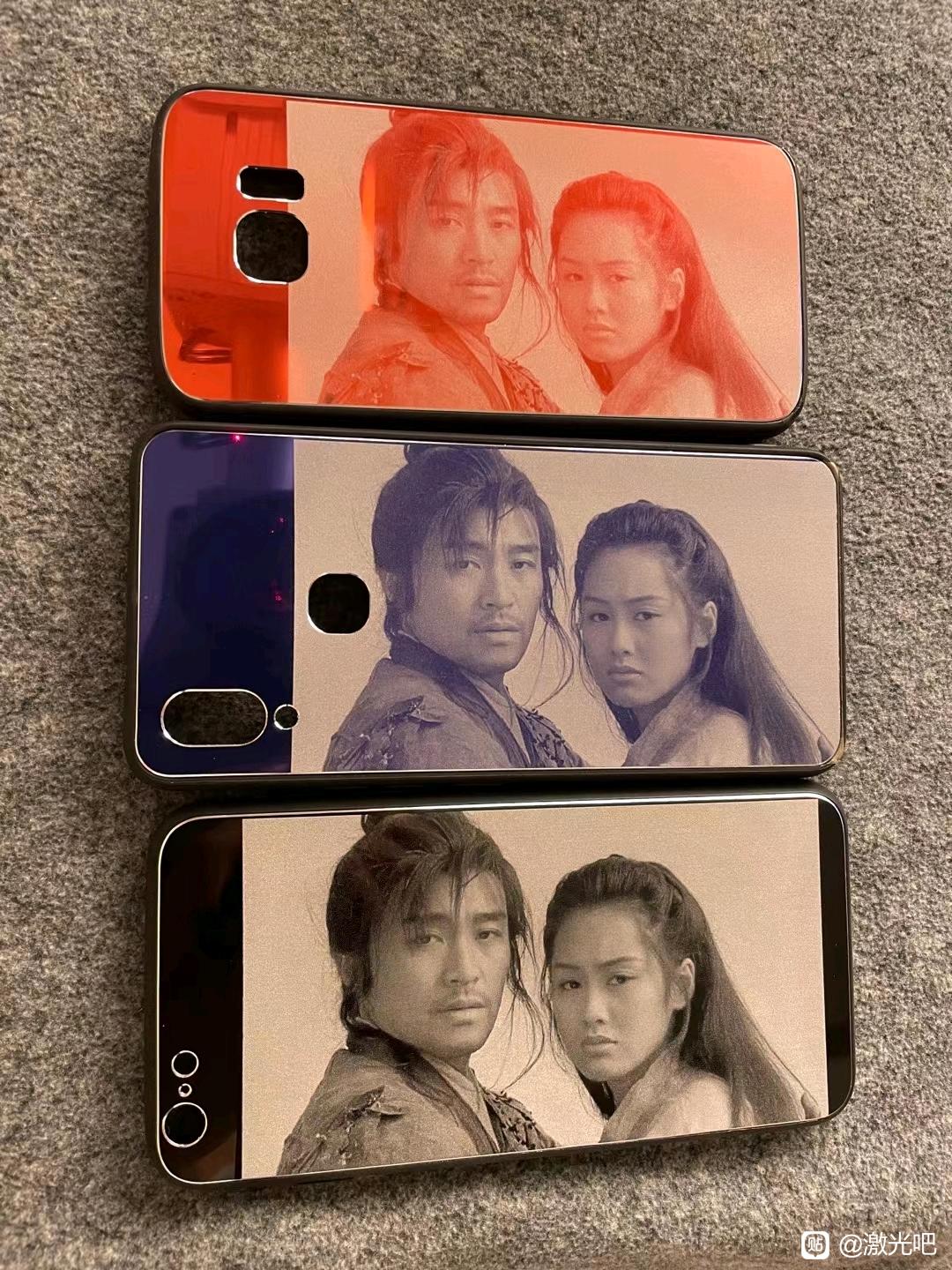

   • 手机壳、按键、透光按键的精细图案。
5. 玻璃陶瓷
   • 酒瓶、工艺品、光学镜片的永久标记。
6. 食品包装
   • 生产日期、批号、防伪码（符合食品级安全标准）。













五、技术参数（典型值）

参数	范围/说明
波长	355nm（紫外）
激光功率	3W-30W（根据材料选择）
重复频率	20kHz-100kHz
标记速度	≤7000mm/s
最小线宽	0.01mm
定位精度	±0.001mm
工作温度	10℃-35℃

六、选购注意事项

1. 材料适配性
   • 确认目标材料是否适合紫外激光加工（如透明材料需测试吸收率）。
2. 精度需求
   • 高精度场景需选择小光斑振镜和高稳定性激光器。
3. 功率选择
   • 厚材料或深雕刻需更高功率（如10W以上）。
4. 软件兼容性
   • 支持AutoCAD、CorelDRAW等设计文件导入，操作便捷性。
5. 品牌与售后
   • 主流品牌：大族激光、通快（TRUMPF）、瑞镭、IPG等。

七、维护与保养

1. 定期清洁光学镜片（使用无水乙醇和无尘布）。
2. 避免设备在潮湿、多尘环境中运行。
3. 检查冷却系统（水冷需定期更换纯净水）。
4. 校准振镜系统，确保标记精度。

八、市场参考

• 价格范围：国产设备约8万-30万元，进口设备（如德国、美国品牌）30万-100万元。
• 主流品牌：大族激光、华工激光、Coherent（美国）、IPG（美国）。

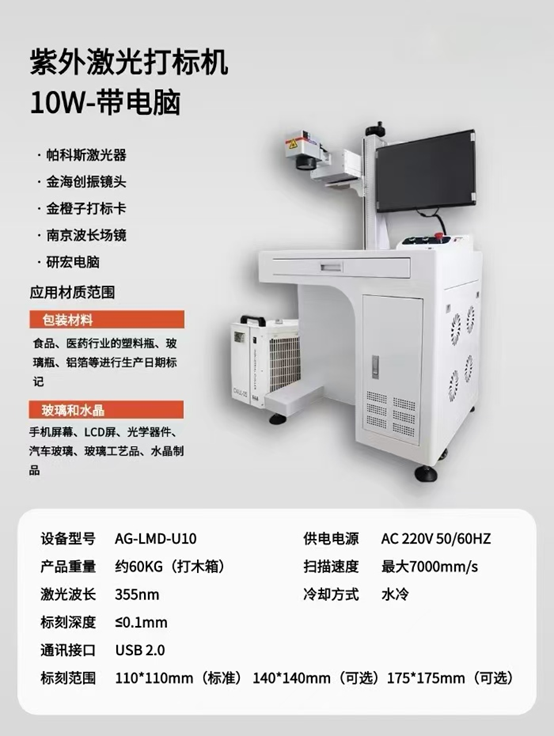

  -推荐品牌：芯晨微纳（河南）3w/5w/10w大幅面打标机，源头厂家，质量有保证。售后服务及时，市面上比一圈后价格最低

总结
紫外打标机凭借其冷加工、高精度和广泛适用性，成为高端制造业的核心工具，尤其适合对精细度和材料完整性要求严苛的领域。选购时需结合材料特性、加工需求和预算，选择适配的激光功率与配置。工作原理：利用355nm的紫外激光器，通过短波长激光直接打断物质的分子链，从而在各种物质表面形成长久标记。特点优势：超精细打标：聚焦光斑极小，可进行高精度、超精细的打标和雕刻。热影响小：加工热影响区域极小，不会产生热效应，不影响材料本身性能，能避免材料烧焦、变形等问题。适用范围广：除铜材质外，适合多种材料，如塑料、玻璃、金属、陶瓷、有机物等。标记速度快：能够快速完成打标工作，提高生产效率。性能稳定：整机性能稳定，体积小，功耗低。应用领域：广泛应用于电子、医药、食品、珠宝、工艺品、化妆品等行业。例如在电子行业对电路板、芯片等进行精细打标；在医药行业对药品包装进行标记；在珠宝行业对贵金属首饰进行雕刻等。
紫外激光打标机在特定行业应用优势明显在电子行业，可对电子产品进行高精度打标；在医疗器械行业，能对医疗器械进行精密刻字；在食品行业，可实现无污染打标，符合食品行业的安全要求。综上所述，紫外激光打标机具有热影响区小、光点尺寸小、打标速度快、适用范围广、操作简单性能稳定、标记精细偏差率小、寿命长免维护、可定制功能强大、适合多种材质以及在特定行业应用优势明显等众多优势。标记精细，偏差率可以达到微米级，能在很小的空间内雕刻出更多的文字和图案。这使得紫外激光打标机在对标记精度要求高的领域具有独特优势。 选用紫外激光打标机，打标细腻，为产品赋予独特标识。
