数据的封装和解封装

数据的封装

发送数据：一个文本文件

• 应用层：将原始数据转换为计算机识别的二进制数
• 传输层：在传输层，是由固定传输单元（PDU）来决定是否将数据分割成小段，在每个小段的前面封装TCP头部，有一个关键字段，端口号，用来表示上层数据使用什么协议或程序进行传输
• 网络层：进行逻辑地址寻址，进行IP头部的封装，主要的字段是源IP和目的IP
• 数据链路层：建立逻辑连接，进行物理地址寻址，主要的字段，源mac和目的mac，当访问不同网络时。目的的mac地址是自己网关的mac地址
• 物理层：将二进制的数转换为电信号通过网卡再通过网线传输出去

数据的解封

• 物理层（网卡）：电信号转换为二进制的数 （比特流）
• 数据链路层（二层交换机）：将数据链路层的数据拆开，查看目的mac地址是否是自己的，如果是，继续解封 （数据帧）
• 网络层（路由器）：查看目的的IP地址 （数据包）
• 传输层（传统防火墙）：查看目的的端口号 （数据段）
• 应用层（计算机）：将二进制数转换为原始数据 （原始数据）

每层都是通过对应层的PDU来传输数据的

看设备工作在哪一层，它才是哪一层的设备

数据的传输过程

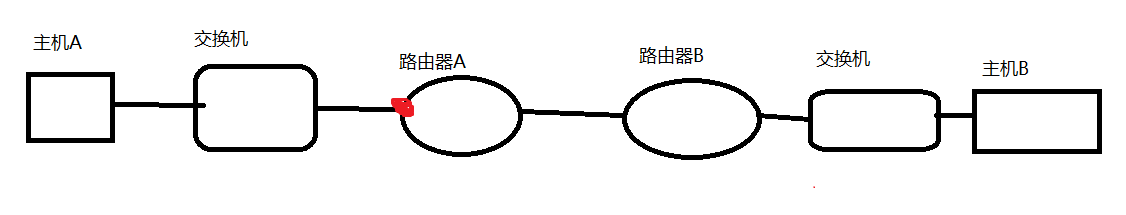

主机A要发送数据给主机B，发现处于不同的网络中，进行数据封装

• 传输层，封装对应的端口号，

• 网络层，源IP是本机A的IP，目的IP是主机B的IP，

• 数据链路层，源mac地址是主机A的mac地址，目标mac地址是与主机A直接的路由器的接口的mac地址

接着进行数据传输，传输过程中，遇到了二层交换机，二层交换机是数据链路层设备，所以解封到数据链路层

交换机的工作原理：交换机中维护了一张MAC地址表，查看源MAC地址，如果不在自己的表中，进行学习并记录到表中，再查看目标mac地址，如果在，找到对应的接口直接将数据封装进行转发

接着进行数据传输，在传输过程中，遇到了路由器，解封到数据链层，查看目的mac地址是否是自己的，如果是，继续解封到网络层，查看目标IP地址，根据路由器的路由表得出，目标IP地址是否可达，如果可达，重新进行二层封装找到对应端口转发（源mac地址变成路由器A的出口接口，发到路由器B的进入接口）
