模电——MOS管接下拉电阻
引言
当我们在设计电路时,我们会用到MOS管,我们设计用单片机来驱动电机,使其正常工作,看下图
正文

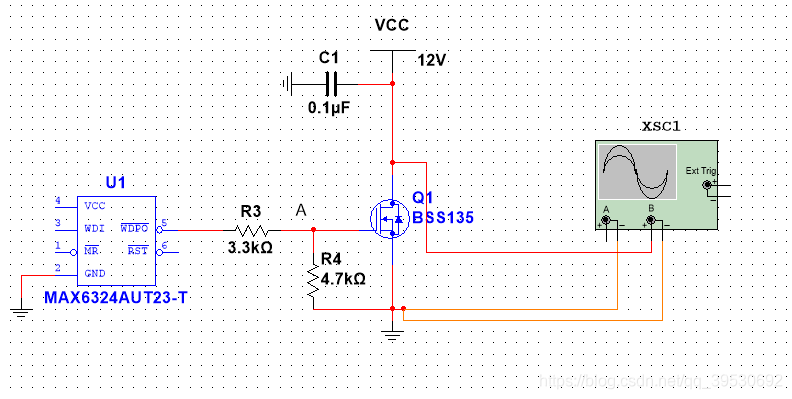

举个例子,就是我们通过MAX6324芯片这个来给MOS管供电,MOS管的D端来给电机工作,使其正常工作。因为D端附近的电机没有画出来,所以看不到,我用了导线代替。
工作原理
因为我没有查询这个MOS管的导通电压,假设该MOS管其导通电压为4V,所以说在A点最起码需要有4V的电压,这样电机才能正常工作。简化其模型,如下图所示:
但是这是我们就要对单片机进行考虑了。实际上,单片机上电有一个复位的过程,复位以后,单片机才会工作,在这个复位过程中,单片机的引脚电压是不定的,所以就有可能造成电机短时启动。同时,当上电过程中,MOS管的G极电压不是稳定的,这是就需要我们对其进行稳定,还有不能再单片机上电启动时,电机短时启动。
稳定电压
所以为了稳定性,我们一般会在MOS管的栅极加个下拉电阻,在上电的时候把栅极拉低,不让MOS管导通。所以我们在其G极加个电阻,如上电路图所示。
假设其从引脚5出来的电压为12V,那么在A点测点的电压为7.05V,那么可以使得MOS管导通。
为什么在这里加的是4.7K电阻呢?其实也可以加别的电阻,只要能使其MOS导通的电阻都可以。一方面是4.7K的电阻在常用阻值标准都有,容易获取。还有一个就是出于成本的考虑。
