硬件设计——MOS管实际应用详解

 在上篇文章中，介绍了关于MOS管的基础知识，这篇文章来介绍一下在实际场景中我们如何使用MOS管，MOS管对于电路中又会起到什么样的作用。

---

• 电平转换

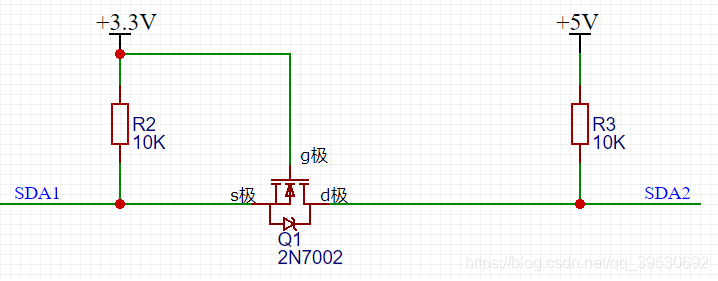

分四种情况：

1、当SDA1输出高电平时：MOS管Q1的Vgs = 0，MOS管关闭，SDA2被电阻R3上拉到5V。

2、当SDA1输出低电平时：MOS管Q1的Vgs = 3.3V，大于导通电压，MOS管导通，SDA2通过MOS管被拉到低电平。

3、当SDA2输出高电平时：MOS管Q1的Vgs不变，MOS维持关闭状态，SDA1被电阻R2上拉到3.3V。

4、当SDA2输出低电平时：MOS管不导通，但是它有体二极管！MOS管里的体二极管把SDA1拉低到低电平，此时Vgs约等于3.3V，MOS管导通，进一步拉低了SDA1的电压。

注：

低电平指等于或接近0V。

高电平指等于或接近电源电压。所以3.3V电压域的器件，其高电平为等于或接近3.3V；5V电压域的器件，其高电平为等于或接近5V。

• 隔离

我们知道当我们在电路中需要进行单向导通时，一般可以使用二极管来进行电路的隔离。但是，MOS管也可以起到同样的作用。

MOS管的单向导通其实就是起到了隔离的作用，其本质就是类似于二极管。但是，其本身和二极管还是有所不同的，当我们使用二级管时，我们知道，使用二极管时，会产生压降，所以经过二级管的电压会发生变化。

使用MOS管做隔离时，当MOS管饱和导通时，其几乎不会产生任何压降。
