模电——MOS管基础详解

我们都知道，MOS管作为电路中最常见的一类器件，但是其作用各不相同，今天我们就来介绍一下MOS的基础之后再介绍关于MOS管的实际应用

---

小功率MSO管的结构

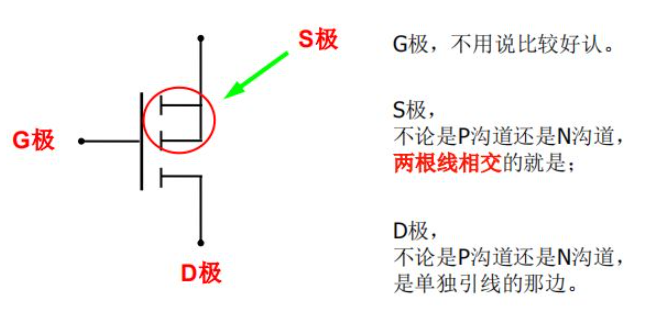

首先，我们知道MOS管分为 N 沟道和 P 沟道。MOS管有三个极，分别是源极（S）、漏极（D）、栅极（G）。那么请看下面的图片

如何分辨是 N 沟道还是 P 沟道，主要看箭头所指的方向，箭头指向G极的是 N 沟道。反之，则是 P 沟道。

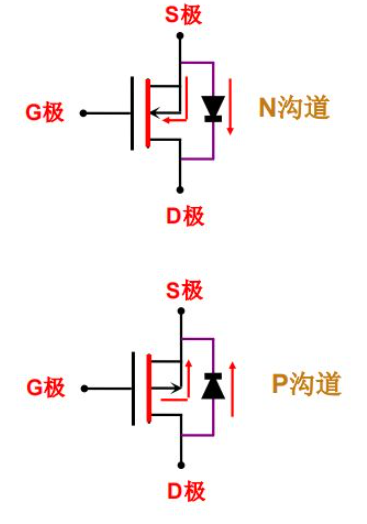

大功率MOS管结构

 看到上面的MOS管结构，我们能够看到相比于小功率MOS管结构，其多出了一个二级管，我们把这个二级管称为寄生二级管，为什么会有这个二级管呢？

这是由于其生产工艺所造成的。大功率MOS管漏极从硅片底部引出，就会有这个寄生二极管。小功率MOS管例如集成芯片中的MOS管是平面结构，漏极引出方向是从硅片的上面也就是与源极等同一方向，没有这个二极管。

• 寄生二级管对于电路或者说是MOS管有什么作用呢？

1. 尽管我们说大功率MSO管带有寄生二级管，但是一个MOS管无论其功率是否大小，其本身都是含有寄生二级管的。只由其中的一小部分是不含有寄生二级管的。寄生二级管的作用是为了防止VDD在过压的情况下烧坏MSO管。
2. 还可以防止MOS管的源极和漏极反接时烧坏MOS管，也可以在电路有反向感生电压时，为反向感生电压提供通路，避免反向感生电压击穿MOS管。

• MOS管寄生二级管的方向判断

我们可以根据其沟道的方向来进行判断二级管的方向。

当MOS管为 N 沟道时，我们可以看到沟道的方向是由 S 极指向 D 极，那么其二级管的方向也是有S 指向 D。 相反，则是由 D 指向 S 。
