模电——二级管的限幅与稳压

引言

如果我们要知道二级管中的限幅与稳压的区别，那么我们就先要知道关于二级管的一个重要特性。就是关于它的正向特性与反向击穿特性。

二级管特性

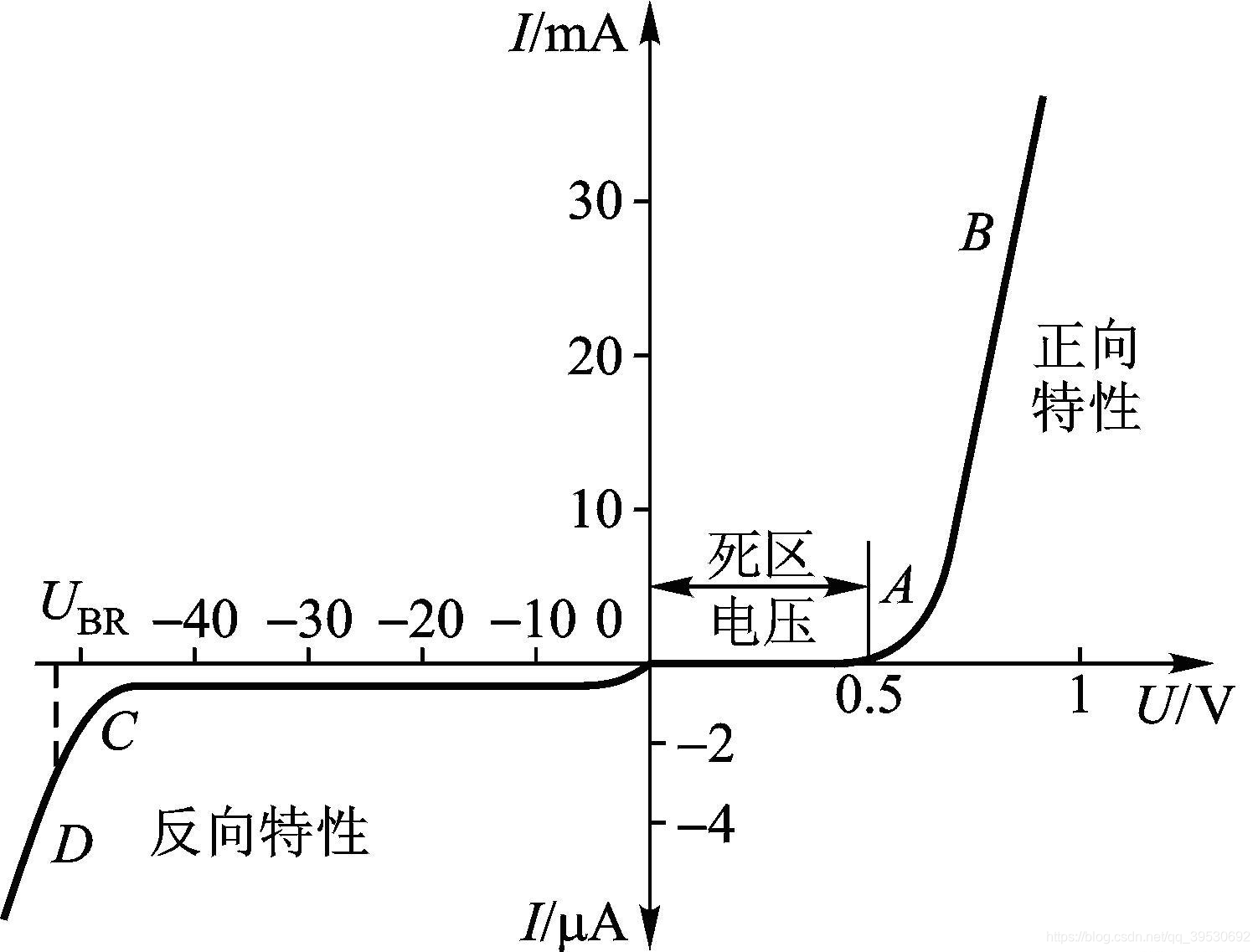

首先我们来看一张二级管的伏安特性曲线图

            二极管对电压幅值钳制是利用正向特性，稳压管稳压是利用反向击穿特性。

限幅电路

所谓的限幅电路就是将信号的输出幅度给限制住的电路。能够按照特定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路。

限幅电路就是电阻和二级管构成的一个电路。

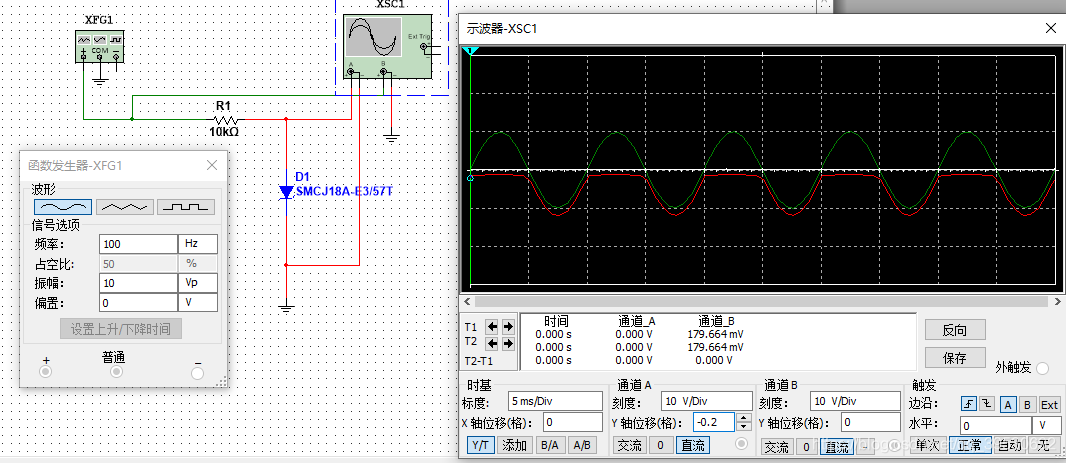

负限幅电路：

正限幅电路

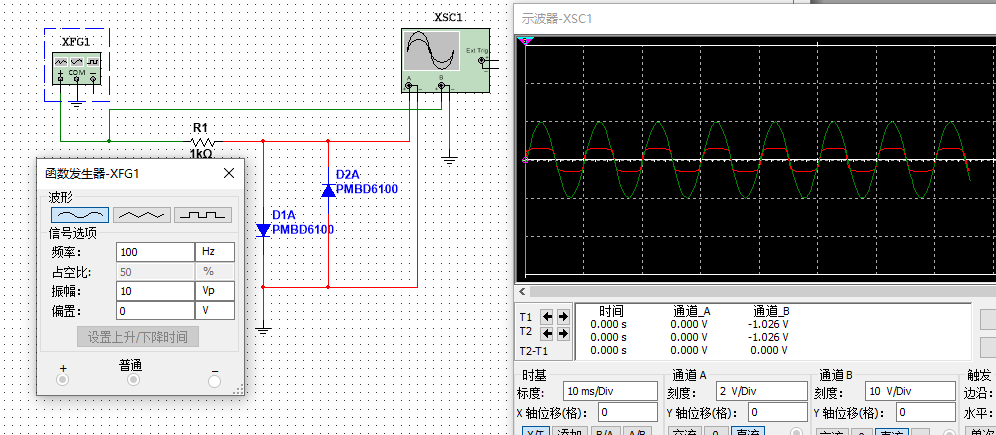

混合限幅电路：上下波形都进行限制

稳压电路

稳压电路是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。这种电路能提供稳定的直流电源，广为各种电子设备所采用。

我们能够从知道，稳压二级管是工作在反向特性区。当反向电压没达到Vbr之前，二级管基本上是未导通状态。当反向偏执电压接近Vbr值时，稳压二极管开始导通，产生电流。随着反向电压的升高，反向电流也在增加。尽管电流在很大的范围内变化，但是电压值基本上是稳定在击穿电压附近，从而我们可以利用二级管的这个特性来稳压。

查询稳压管型号的数据书册

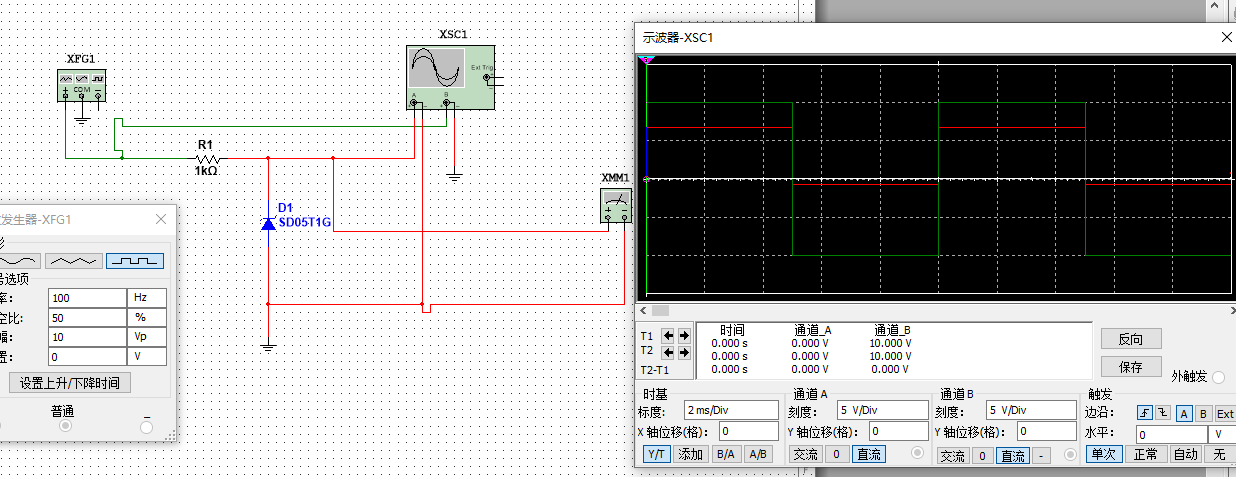

我们从仿真结果也可以看到，电压被稳定在了6V左右。
