电路设计——教你如何阅读数据手册

我们为什么要看数据手册，数据手册又有什么作用呢？我们能够从中得到哪些东西呢？哪些是我们所需要的呢？

---

下面我们以AD847芯片为例来说一说我们在工作中以及设计中需要注意哪些方面。

下面是芯片的数据手册的链接。

AD847 High Speed, Low Power Monolithic Op Amp (analog.com)

当然，不同职业从datasheet里获得的信息重点是不一样的。知乎网友Arthur Wang在一次回答中指出：

如果你是IC design， 可能更注意application note，diagram , reg file 这种给你设计以参考的部分。

如果是你硬件工程师，你会注意电器特性，pin list ，封装尺寸等几个章节。

如果你是Marketing, 你会关注feature list , reference design , 电器特性等章节。

如果你是software engineer , 你需要看寄存器和软件章节。

如果你是project manager，你需要关注所有章节。

如果你是学生，就把它当科技英语，练练阅读吧。

 下面我们来看一看这个芯片的数据手册

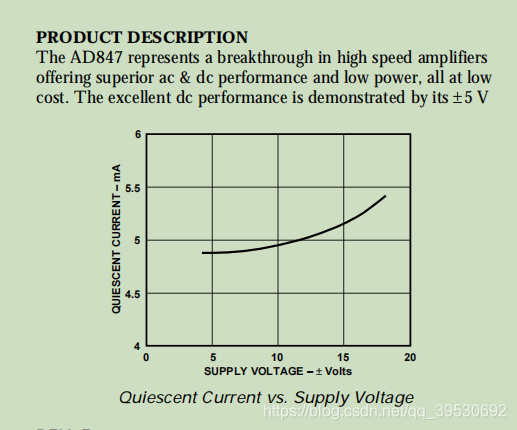

首先我们能够第一眼看到这个

 这是一款高速，低功率的运算放大器。假如说当我们选型时，我们就可以看到这款芯片符不符合我们的要求。

接下来我们可以看到下面这个

 在特性里面我们能够看到一些参数，比如 高单位增益带宽、低电源电流、额定工作电压、低输入的失调电压等等。

继续往下看

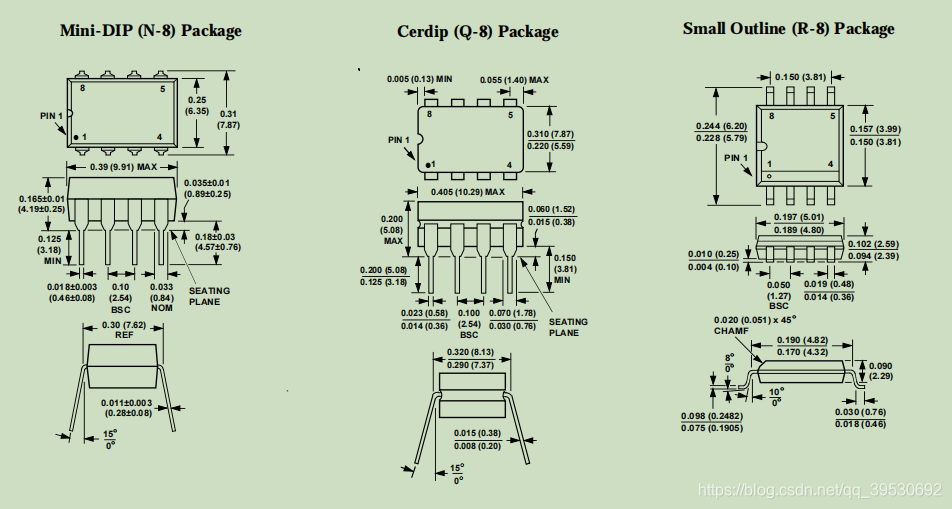

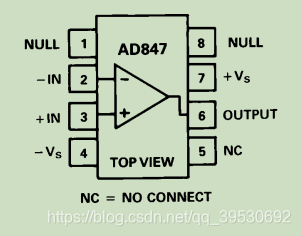

当我们来设计一个电路图时，我们就要知道这个芯片的引脚，知道该如何使用，以及封装的大小。

 接下来我们能够看到关于AD847的规格说明

 因为每个芯片的参数各不相同，所以我们需要关注这里的参数，从中获取我们所需要的参数，比如偏置电压、失调电压等等。

每篇文章的NOTES是我们所需要重点关注的，

下面这个是Absolute Maximum即绝对最大值，加在芯片上的参数（电压、温度、ESD等级等）绝对不能超过这个值，否则芯片会损坏。

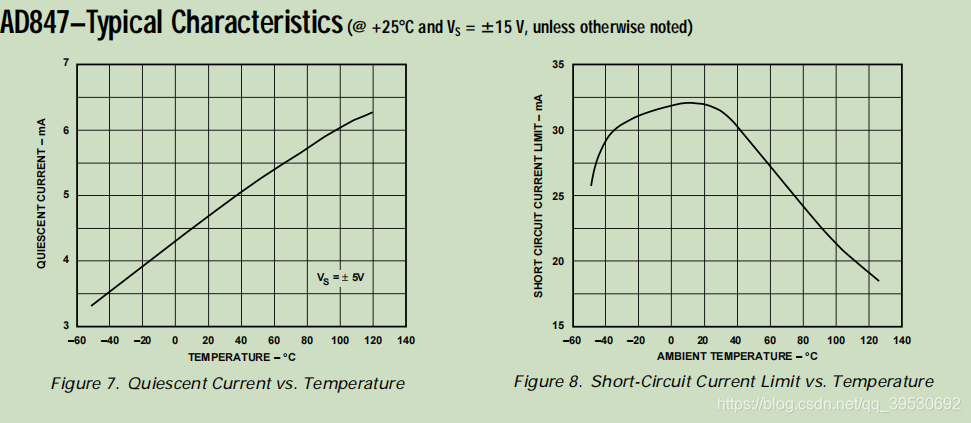

Typical Characteristics

典型的参数，指的是芯片厂商在特定的参数下，测量得出的一些芯片特性。

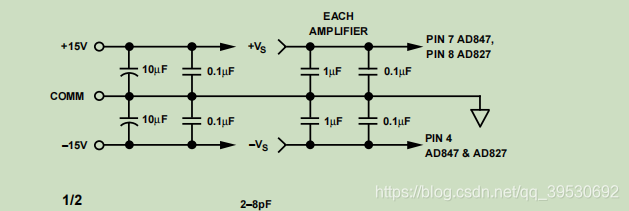

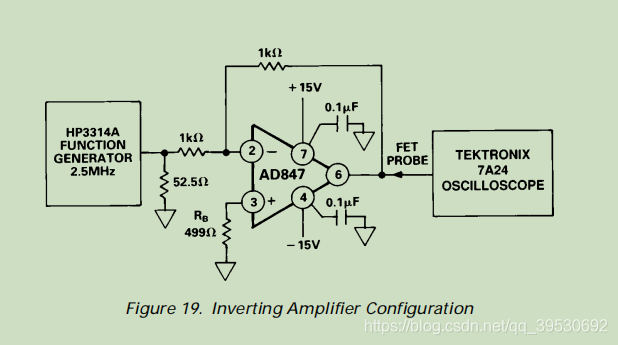

 我们继续往下拉，能够看到一些设计图，如下面这些，这是厂商所设计的一些电路，我们可以看下，对我们很有帮助。

 不同的人看数据手册的侧重点是不一样的，硬件工程师更关注电气参数、封装信息、参考设计等，软件工程师更关注寄存器、协议等，提取关键字，高效的阅读数据手册，找到对我们有帮助的内容才是最重要的。
