硬件设计——BUCK电路仿真设计

引言

这篇文章主要是详细介绍BUCK电路的设计，使用AD780AN芯片，来对输入电压进行额定电压的输出。下面是一个15V的降压为2.5V或3.0V的电路设计。

电路设计

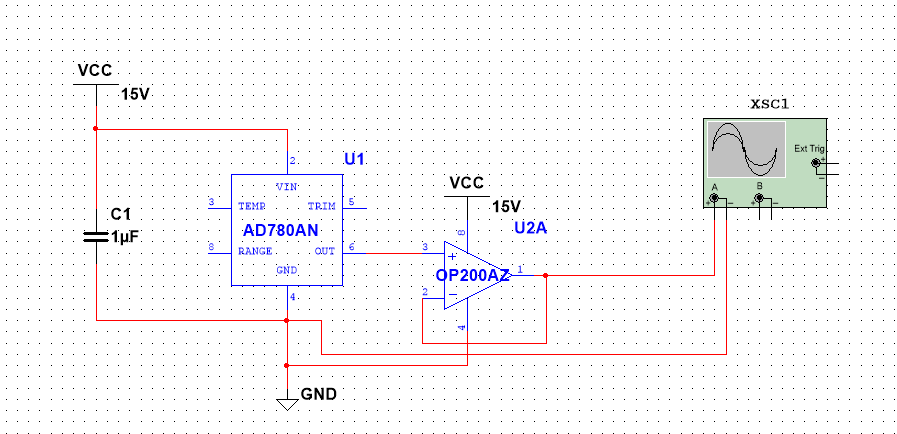

15V转2.5V的设计

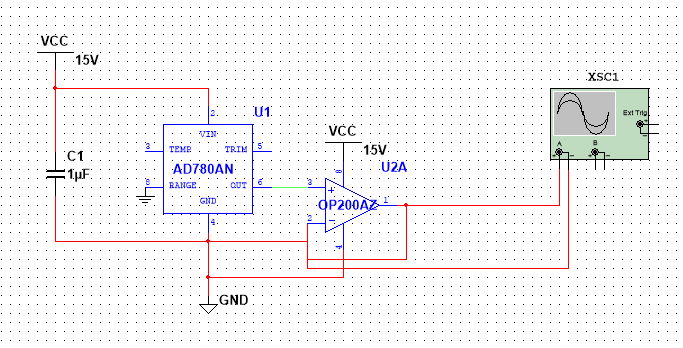

15V转3.0V的设计

AD780是一款超高精度带隙基准电压，可以从4.0V到36V之间的输入提供2.5V或3.0V输出。

是否输出2.5V或3.0V输出取决于引脚8是否接地。

或许有人会问，为什么在后面要接一个比较器，这是因为我们要使其输出保持恒定，这样在电路中才不容易烧坏电路。

设计结果

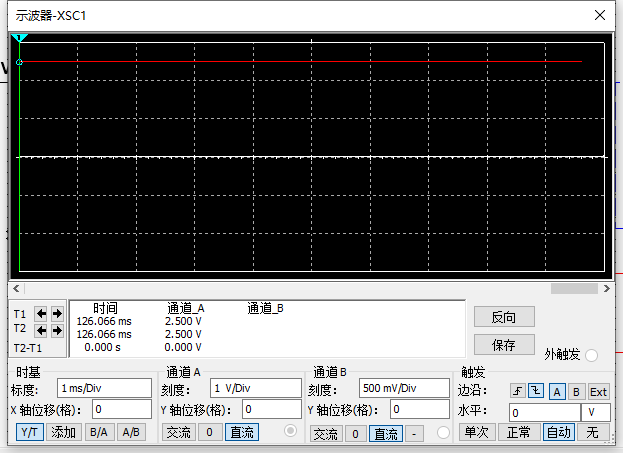

15V转2.5V的设计

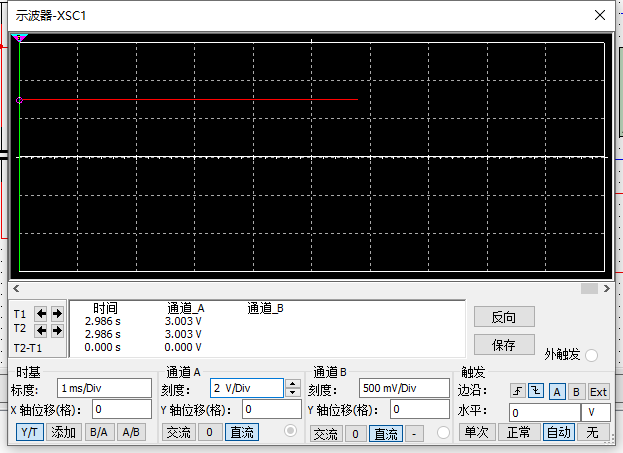

15V转3.0V的设计

AD780的一个独特功能是高增益放大器的低净空设计，可从低至4.5 V的输入电压产生精确的3 V输出（或从4.0 V的输入产生2.5 V）。
