模电——磁珠的前世今生
磁珠的前世今生
引言
当我们在电气图纸中经常会看到一些FB元器件，这些FB元器件是什么，又在电路中起了什么作用，我们该如何去学习并理解它，请看下文介绍：
磁珠的介绍

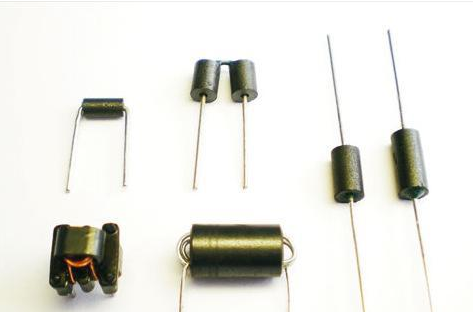

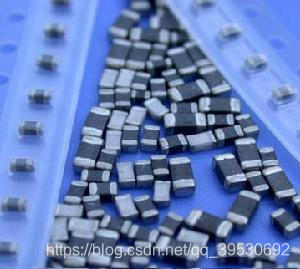

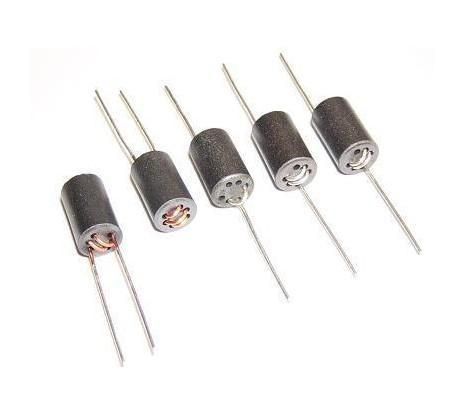

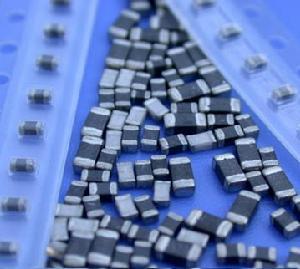

在电路中，FB元器件代表的是磁珠，这种磁珠的成分大多数是由铁氧体所组成的。我们虽然称这种元器件为珠，但不意味着它一定是类似于圆形的形状。可看下面我所搜集到的一些关于磁珠的外观图片。
铁氧体这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。磁珠是专用于抑制信号线、电源线上的高频噪声和尖峰干扰，具有吸收静电脉冲的能力。
磁珠的组成

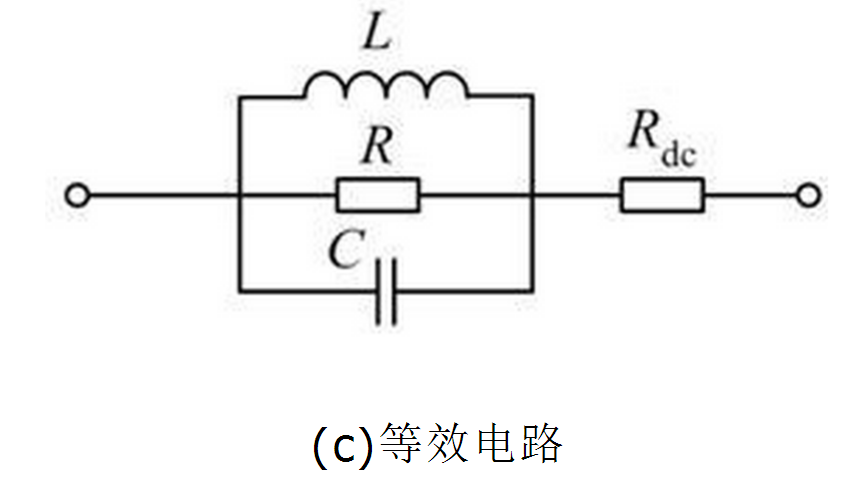

由上面可知，我们知道磁珠的组成大多数是铁氧体。当然这只是从其本质上来说，当我们在电路中想要使用类似于磁珠作用的电路时，我们又该使用什么样的电子器件来等同于使用磁珠，磁珠的等效电路就是DCR电阻串联一个电感并联一个电容和一个电阻。DCR是一个恒定值。
磁珠与电感的区别和联系
| 磁珠 | 电感 |
|---|---|
| 原理图符号一样 | 原理图符号一样 |
| 高频信号吸收变成热量 | 高频信号反射回去 |
| 线材外面包裹铁氧体 | 铁氧体材料外面绕线 |
| 能量转换（消耗）器件 | 储能元件 |
磁珠的选用
由于磁珠是由铁氧体材料所构成的，所以当含有铁氧体成分的多少，而磁珠就具有了不同的抑制元件效果，也就有不同的最佳抑制频率范围。但通常来说，通常是由于磁导率越高，所抑制的频率就越低。当有直流或交流偏流的情况下，磁珠体内还存在铁氧体饱和的问题，当抑制元件横截面越大，越不易饱和，可承受的偏流越大。
