模电——LDO（低压差线性稳压器）与DC-DC（开关电源）的分析与实际应用



LDO：

LDO即low dropout regulator，是一种低压差线性稳压器。这是相对于传统的线性稳压器来说的。传统的线性稳压器，如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V，否则就不能正常工作。但是在一些情况下，这样的条件显然是太苛刻了，如5V转3.3V、3.3V转1.5V，输入与输出之间的压差小于2V，显然这是不满足传统线性稳压器的工作条件的。针对这种情况，芯片制造商们才研发出了LDO类的电压转换芯片。

线性电源(LDO)的管子是工作在放大区的，处于放大状态。线性电源LDO只能降压，不能升压。LDO的功率损耗主要消耗再开关管上，为开关管的最大耗散功率损耗，所以效率极低。

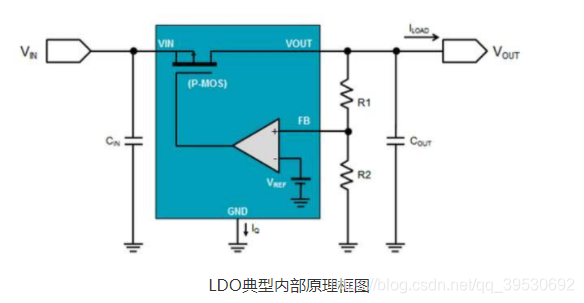

LDO：低压差线性稳压器的突出优点是具有最低的成本，最低的噪声和最低的静态电流。它的外围器件也很少，通常只有一两个旁路电容。新型LDO可达到以下指标：30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管，而不是通常线性稳压器中的PNP 晶体管。P 沟道的场效应管不需要基极电流驱动，所以大大降低了器件本身的电源电流；另一方面，在采用PNP 管的结构中，为了防止PNP 晶体管进入饱和状态降低输出能力，必须保证较大的输入输出压差；而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积，极小的导通电阻使其压差非常低。当系统中输入电压和输出电压接近时， LDO 是最好的选择，可达到很高的效率。所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO，尽管电池最后放电能量的百分之十没有使用，但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。

DC-DC：

开关电源(DC-DC)的管子是工作在饱和区、截止区的，处于开关状态。开关电源(DC-DC)的功能其中之一就包括电压变换（升压变换\降压变换\交直流转换（AC/DC、DC/AC）\极性变换（正负极性转换、单电源与正负电源转换、单电源与多电源转换））。

DC-DC其内部是先把DC直流电源转变为交流电电源AC。通常是一种自激震荡电路，所以外面需要电感等分立元件。然后在输出端再通过积分滤波，又回到DC电源。由于产生AC电源，所以可以很轻松的进行升压跟降压。两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。

DC-DC包括boost（升压）、buck（降压）、Boost/buck（升/降压）和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
