着色

着色 shading

对于每一个shading point
赋予每个像素点：明暗或者颜色
对一个物体添加材质的过程
着色过程是只考虑单独物体，不考虑其他物体造成的光线遮挡，所以着色完成后之后有明暗，颜色，不会有阴影
考虑局部

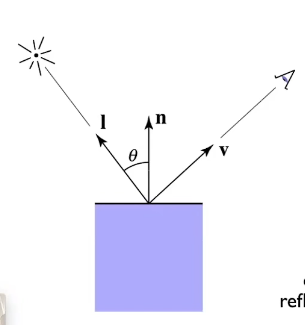

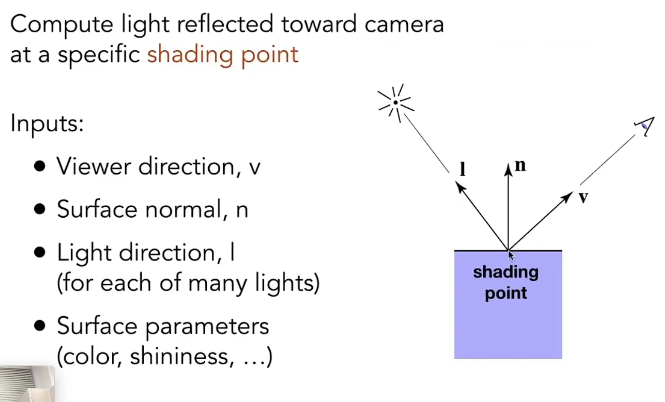

shading point所在的平面的法线与光线的夹角(法线向量与光线向量的夹角)导致了这个表面的明暗变化

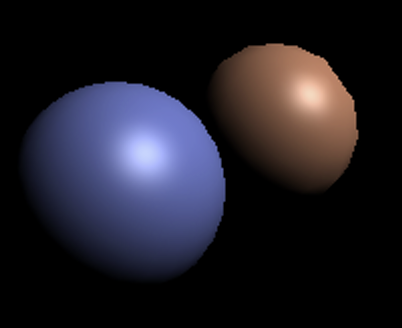

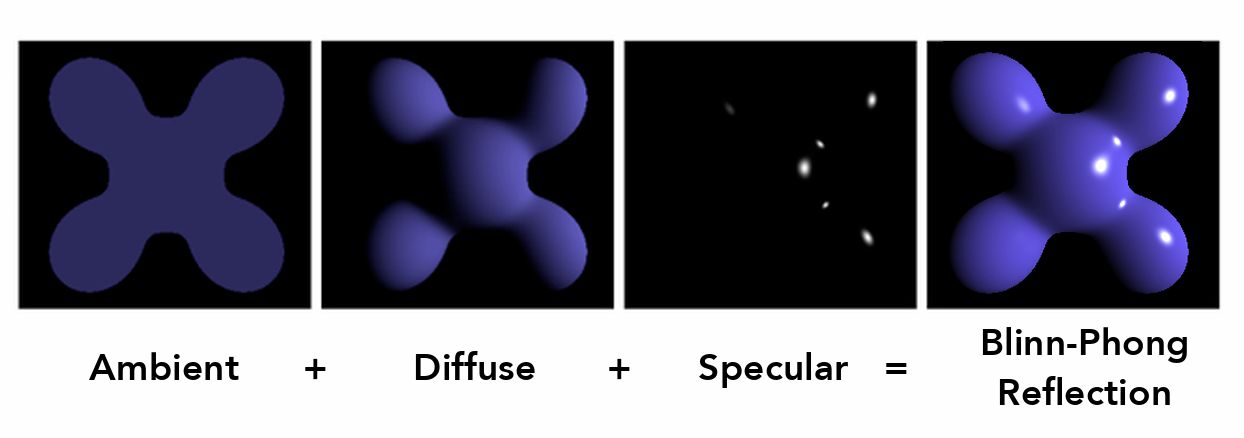

Blinn-Phone反射模型：漫反射+高光+环境光照

漫反射

光在漫反射的平面上反射后是均匀的，观察效果与观察位置无关
光源到反射平面的能量在平面上的作用后
Lambertian(Diffuse)Shading

L_{d} = k_{d} \frac{I}{r^{2}} m a x (0, \vec{n} \cdot \vec{l})

Ld:人眼接受的漫反射光 diffusely reflected light
kd：diffuse coefficient(color) 着色点的吸收率
max(0,n·l)：着色点能接受到的能量
I/r²：光到达着色点的能量，
点光源能量守恒，在一个球体内，每个球面的能量相同

高光 specular

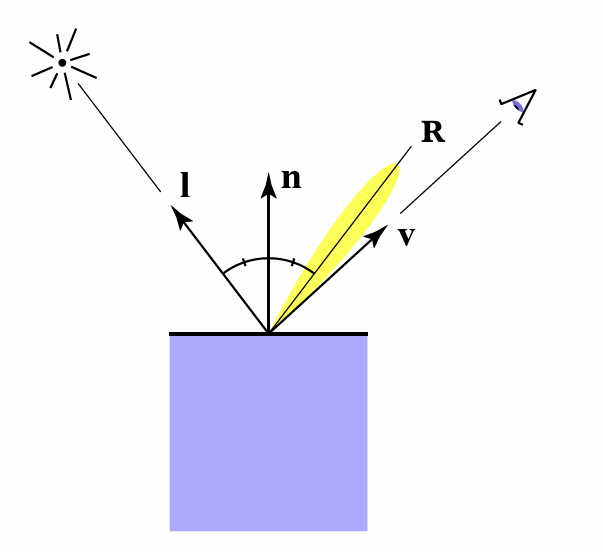

高光产生原因：对于一个shading point 镜面反射方向与观察方向足够接近的时候会表现出高光。

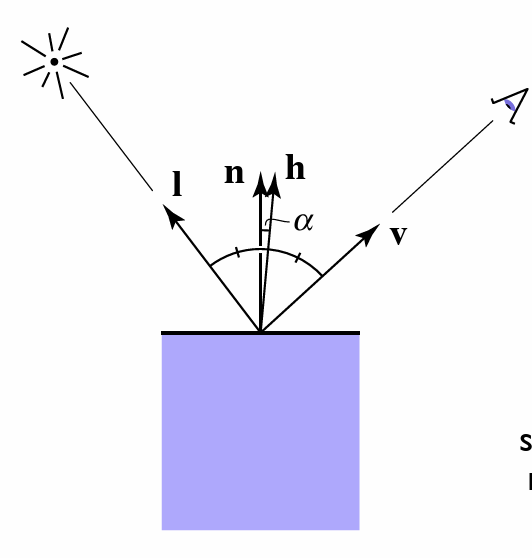

为了求解高光的数学表达，引入h向量，该向量为入射向量和观测向量的角平分线，其与shading point的法线方向的夹角，就是镜面反射向量与观测向量的夹角。由于其数学表达式易求。

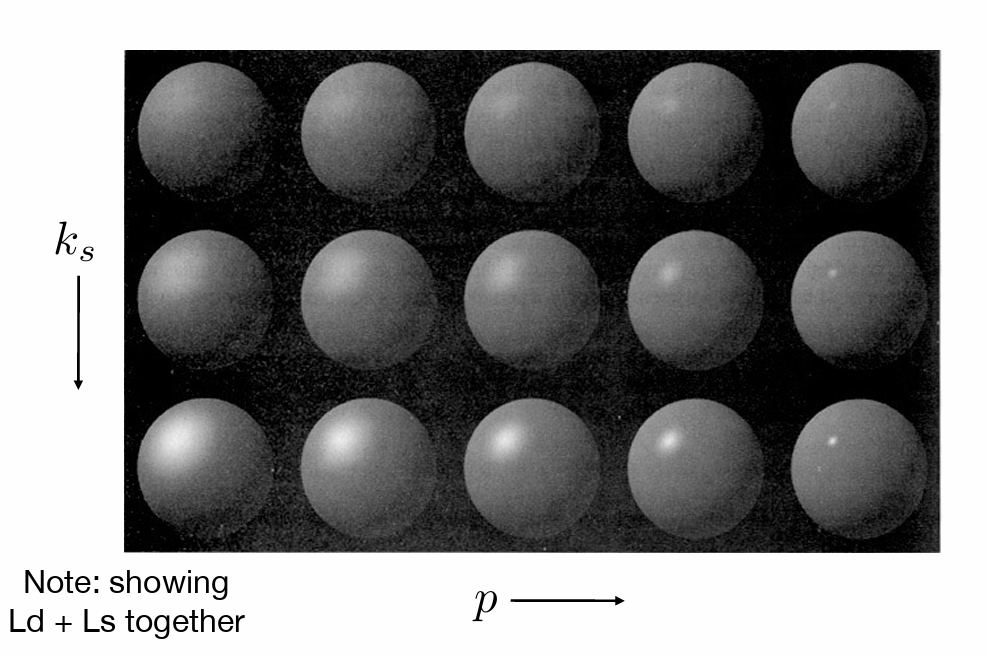

h = \frac{l + v}{| | l + v | |} L_{s} = k_{s} (\frac{I}{r^{2}}) m a x (0, n \cdot h)^{p}

注意到这个角度有一个指数，添加这个指数的原因是为了使得高光更加贴合实际，比如如果角度为45°，应该没有什么高光效果，但其余弦仍然是一个较大的值。

环境光照#

假设任何一个点从各处环境接受的光照是相同的

L_{a} = k_{a} \cdot I_{a}

与入射方向和观测方向无关，一般为一个常数

Blinn Phone模型

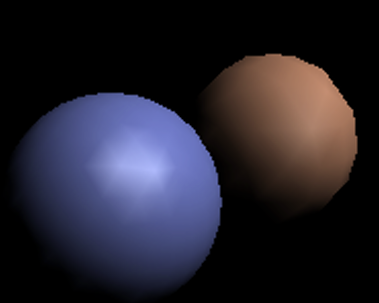

L = L_{a} + L_{d} + L_{s} = k_{a} \cdot I_{a} + k_{d} \frac{I}{r^{2}} m a x (0, \vec{n} \cdot \vec{l}) + k_{s} (\frac{I}{r^{2}}) m a x (0, n \cdot h)^{p}

观测点对shading point的距离是不会影响效果，而光源对shading point的距离会影响效果

着色频率

对所有shading point 进行着色
三种处理方式

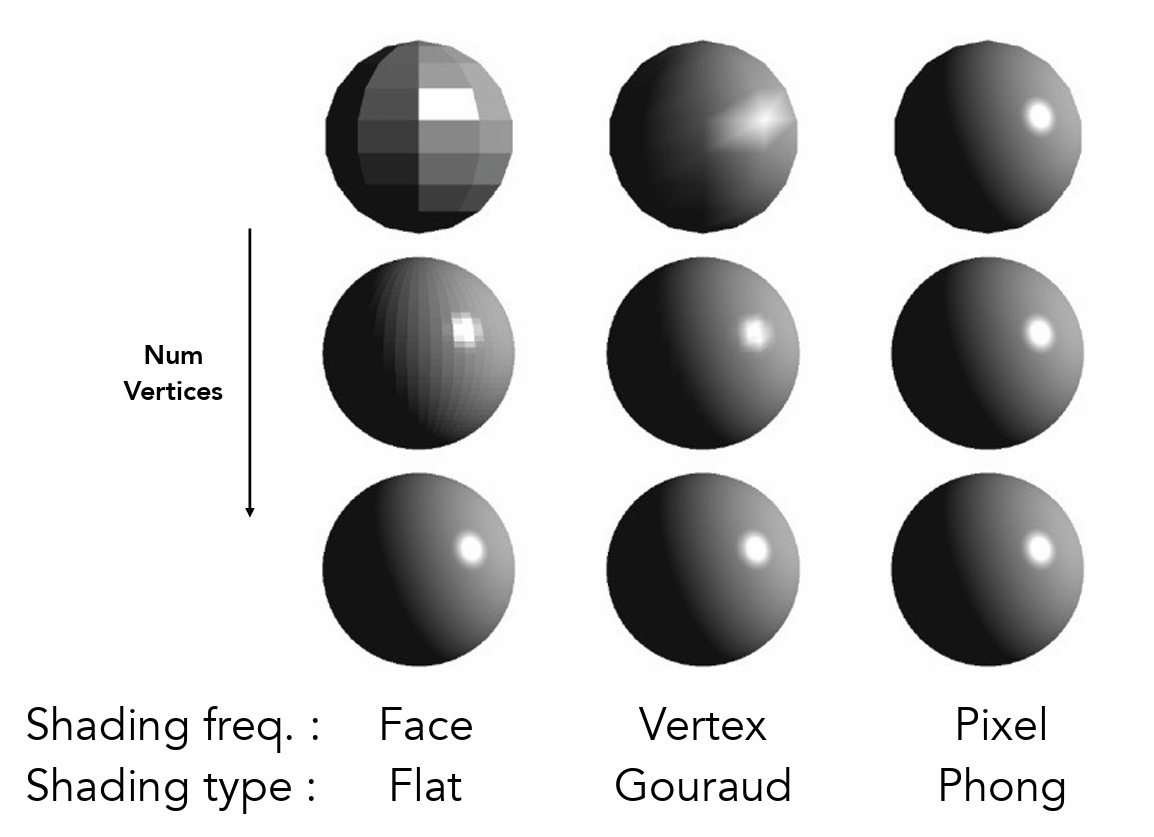

Flat shading

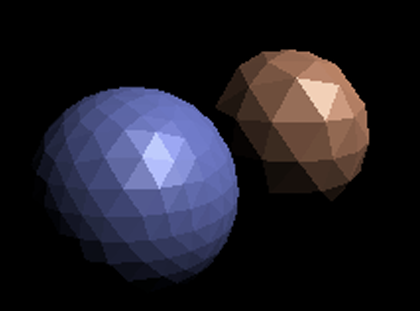

将物体分为多个平面，如果将这个平面视为shading point进行shading得到的着色效果
Gouraud shading
对每个平面的顶点当作shading point进行着色，然后对平面内的点进行插值计算颜色
Phone shading
对平面内每一个像素当作shading point进行着色，其法线方向主要是通过平面顶点的法线插值得到，从而进行着色

三者随着平面的划分越多，差别越小

求取顶点的法线#

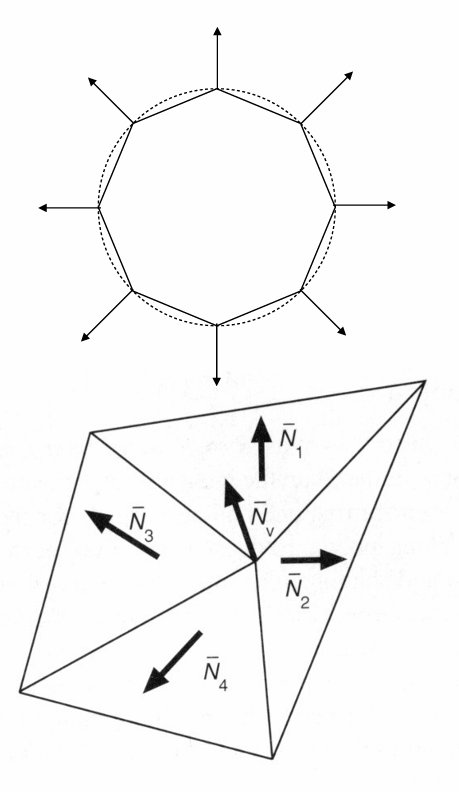

当目标模型是一个圆或者球时，顶点的法线就是圆心(球心)与该点的连线的单位向量
对于一般的目标模型，一个顶点一般为多个三角形(划分的平面)的顶点，可以求出每个三角形平面的法线方向，然后加权平均得到该顶点的法线

N_{v} = \frac{\sum_{i} N_{i}}{| | \sum_{i} N_{i} | |}

每个像素的法线#

已知顶点求取两点中间的各点法线，利用重心坐标

渲染(实时渲染)管线

管线pipeline：从场景到图片的过程

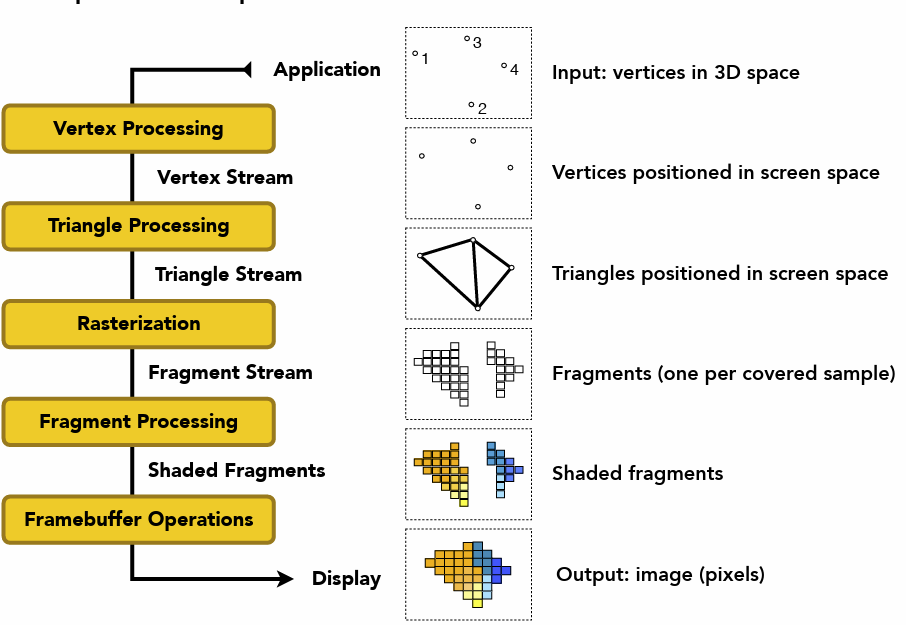

输入空间的点->投影->点形成三角形->光栅化形成像素->对像素着色->最终屏幕上的图片颜色

Shader->控制顶点或者像素是如何着色的代码

一些管线步骤下的具体操作：
vetex processing: MVP变换，gouraud shading，纹理(贴图Texture mapping)
rasterization: 采样，反走样
fragment processing: Z-buffer，phone shading，纹理(贴图Texture mapping)

Shader Programs#

GPU允许自己编程控制顶点或者像素如何着色，这个shader应该是通用的，不需要调用for循环。下面以一个opengl的简洁版对像素点只用漫反射的着色举例

//全局变量
uniform sampler2D myTexture;
uniform vec3 lightDir;
//定义法线
varing vec3 norm;
//uv为纹理上的坐标
varing vec2 uv;
//每个像素如何着色
void diffuseShader(){
  //计算漫反射系数
  vec3 kd;

  //与纹理相关
  kd = texture2d(myTextur,uv);
  //与入射光线和法线的夹角余弦相乘，其余两个变量均为1
  kd *= clamp(dot(-lightDir, norm),0.0,1.0);
  //返回到opengl的变量中输出该像素的颜色
  gl_FragColor = vec4(kd,1.0);
}

在线shader编程

纹理Texture Mapping

作用：定义物体上任何一个点的特有的属性
纹理为一张二维图，贴图。
将一个三维物体展开为二维物体，并且使得每一个划分的三角形与二维贴图上的三角形一一对应，这样就获得了三维图形的每一个三角形的纹理就是它的属性。
二维贴图一般的范围是1×1的正方形大小。每一个三角形在纹理上对应了一个坐标uv。良好的纹理是可以复用的，并且前后左右相互可以完美拼接。

插值

求得三角形顶点值后，如何求取平滑的内部值，使用重心坐标，计算三角形内的点与顶点关系，然后将这个关系应用到其他情况（比如纹理，深度等）
一个与三角形同平面的点可以这样表示

(x, y) = α A + β B + γ C α + β + γ = 1

如果 $α, β, γ$ 都是非负的，那么这个点就在三角形内部。

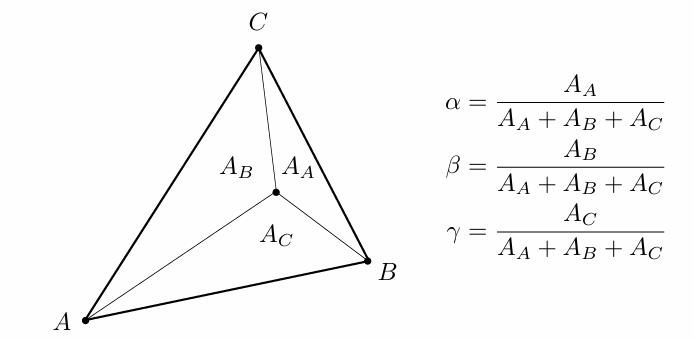

有两种方法来计算 $α, β, γ$ 的值，第一种是利用面积比

第二种是利用坐标，其实就是将叉积面积求解展开

α = \frac{- (x - x_{B}) (y_{C} - y_{B}) + (y - y_{B}) (x_{C} - x_{B})}{- (x_{A} - x_{B}) (y_{C} - y_{B}) + (y_{A} - y_{B}) (x_{C} - x_{B})} β = \frac{- (x - x_{C}) (y_{A} - y_{C}) + (y - y_{C}) (x_{A} - x_{C})}{- (x_{B} - x_{C}) (y_{A} - y_{C}) + (y_{B} - y_{C}) (x_{A} - x_{C})} γ = 1 - α - β

接下来就要利用 $α, β, γ$ 来插值三角形内部的属性，比如着色，深度，纹理等 $V = α V_{A} + β V_{B} + γ V_{C}$
注意：重心坐标在投影变换后会发生改变，对于深度的插值，所使用的重心坐标应当是投影之前在三维空间的重心坐标。

理想情况下，对于每一个像素点恰好有一个对应的纹理，我们只需要把纹理坐标(u,v)的值赋值给像素坐标(x,y)就可以了，但实际情况比较复杂，主要有两种情况：第一种为纹理图案的尺寸比整个屏幕小，第二种情况就是纹理图案的尺寸比整个屏幕大

为了方便处理，我们将纹理也分成块状称为texel

纹理图案小的情况

不经过处理，可能会导致多个像素pixel使用同一个texel，图像锯齿状严重。

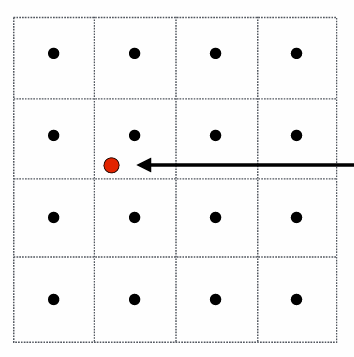

一种简单的处理方式为Bilinear，双线性插值，对于下方这样一个pixel中心点(红点)，在texel上的位置，如果不处理，那么这个texel所包含的所用pixel中心点都会被赋以相同的颜色，而为了求取相对准确的pixel，利用将它围住的4个texel做双线性插值。

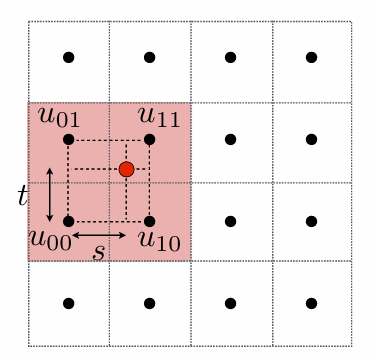

定义相关的texel和一些间距如下图

插值相关公式 $l e r p (x, v_{0}, v_{1}) = v_{0} + x (v_{1} - v_{0})$ ，所以先求取纵坐标方向上的插值

u_{0} = l e r p (s, u_{00}, u_{01}) u_{1} = l e r p (s, u_{01}, u_{11})

最终坐标就是 $(x, y) = l e r p (t, u_{0}, u_{1})$ ，这个(x,y)就是pixel相对准确的纹理值

纹理图案较大的情况

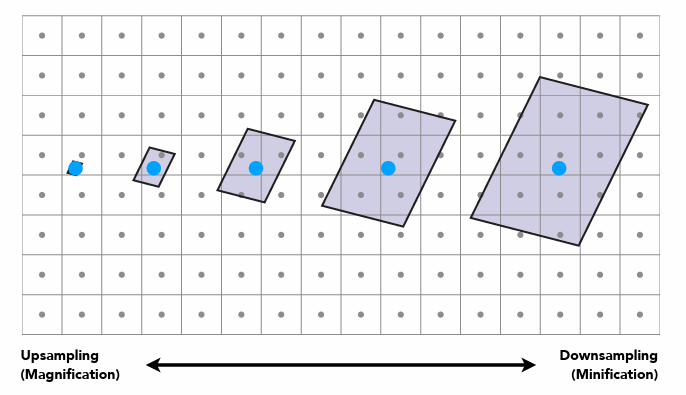

具体表现为在近处，因为一个像素无法包含一个纹理，导致锯齿状，在远处一个像素包含了多个纹理，而最终表现仅仅是区域内中间纹理的值，导致摩尔纹的出现

可以发现实际上就是采样问题，只不过之前是物体投影在pixel上被采样，现在是pixel在texel上被采样，其实也是物体投影，因为物体投影经过光栅化后，就通过pixels来组成了。
如果利用超分辨率，是可以解决的，但是消耗过大，超分辨其实就是利用将一个pixel分成多个子Pixel，然后子pixel去寻找合适的texel然后平均。那么有没有一种方法可以直接获得一个区域的平均值呢？
那就是范围查询，范围查询和点查询都是属于查询类算法，点查询就如同之前的双线性插值，根据多个点求解一个点的值。而范围查询就是查找这个范围的平均值，最大值，最小值等。
我们现在主要利用mipmap来求解平均值--fast approx.(not accurate) only square

mipmap#

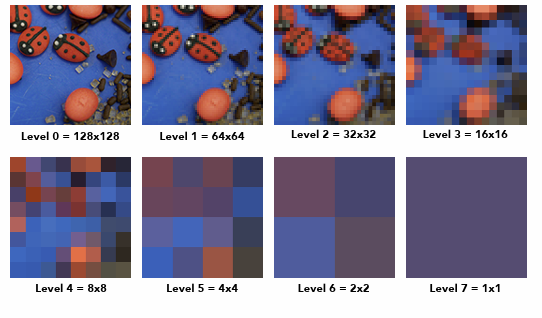

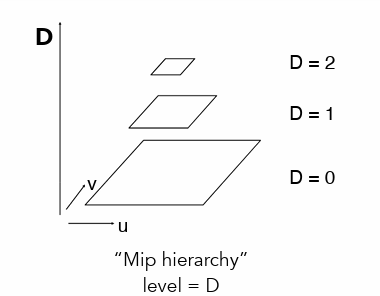

利用一张图生成一系列的图，每一张图都是上一张图的一半。

除去原始的第一张，剩余缩小的图加起来所需的多余容量为1/3，然后mimap相当于一个散列表，将每次的图片存储起来，索引值为层数。原始图片为0.

如何使用mipmap在纹理映射中#

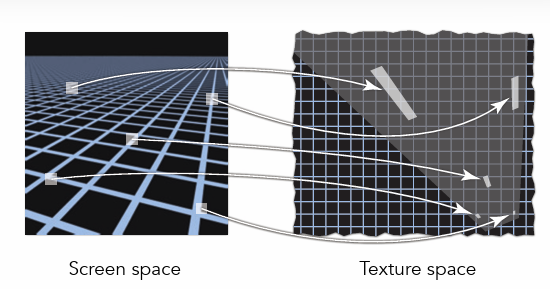

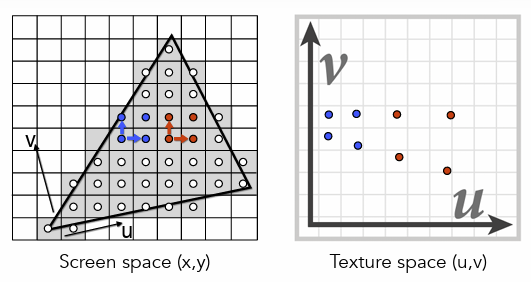

上图左边为光栅化图形，uv为纹理坐标，右边为像素点映射到纹理坐标上的结果，我们利用Mipmap求取的就是图中红点和蓝点的纹理值。那么如何确定该像素点在纹理图上的覆盖区域呢。

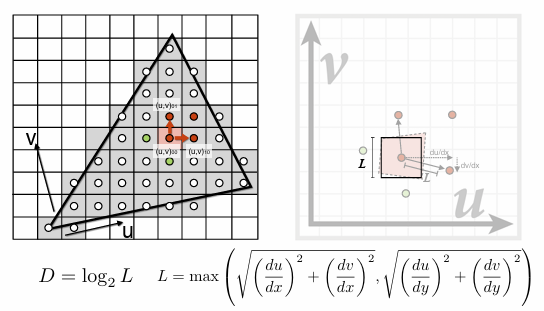

使用红点举例，左下角的红点，在光栅化图上有上和右两个红点，投影在纹理图上也是相似位置，然后求取在纹理图上上点与该点的距离，右点与该点的距离，选择最大值，成为该点的square边长

求取这个正方形边长后，就需要根据这个正方形的边长L，在mipmap中查询平均值，平均值就是当Mipmap的square变为1×1时。而什么时候变成1×1呢，层数 $D = l o g_{2} L$ 。
例如，当L是包含了4×4个texel时，通过Mipmap，第一次之后变为2×2，第二次变为1×1，此时的mipmap图像就是该边长为L的square的平均值。

回到实际中，当物体离我们比较近，一个square的包含的可能就是1×1的texel不需要平均，我们看到也比较清晰，而当离我们比较远，一个square包含的可能就是n×n的texel通过mipmap，就显得模糊。那么随之而来的又有两个问题，第一个是变换不连续，第二个是远处会非常模糊。

解决不连续问题：利用插值
不连续问题的原因：我们的层数是整数分散的，0，1，2，...但图片是连续的。

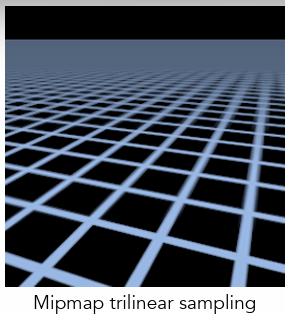

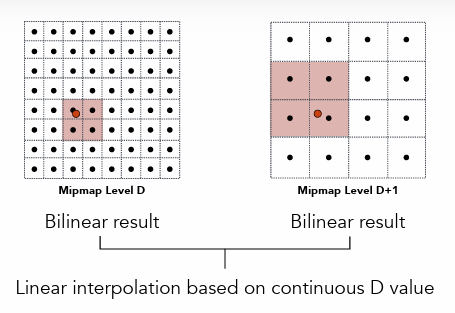

解决：比如求解1.8层，首先在光栅化上每个点在每一层纹理投影上都有自己的位置，我们对代求的光栅化上的一个点它的实际mipmap层数是1.8层，那么我们通过双线性插值，求得他在第1层和第2层上的值，然后再利用这两个值，在层与层之间插值
