OriginLab - Origin and OriginPro - Data Analysis and Graphing，看此Origin软件的标语就可以直观地知道，这是一个分析数据并绘图的软件，可以说其对自身的描述非常贴切。
一、折线图入门
1）导入数据。

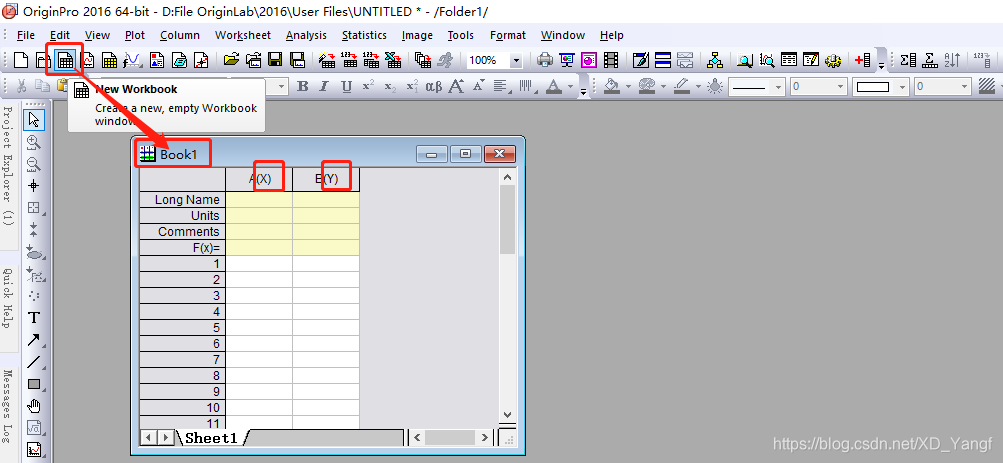

先认识下界面，打开Origin的默认界面除了菜单栏、工具栏，在主操作区只有一个空白的工作表格（book/workbook）。而此表格，跟Excel的表格一样是我们需要填入数据的地方。如果需要新建一个book，可以点击图中的图标New Workbook，即可新建一个表格。

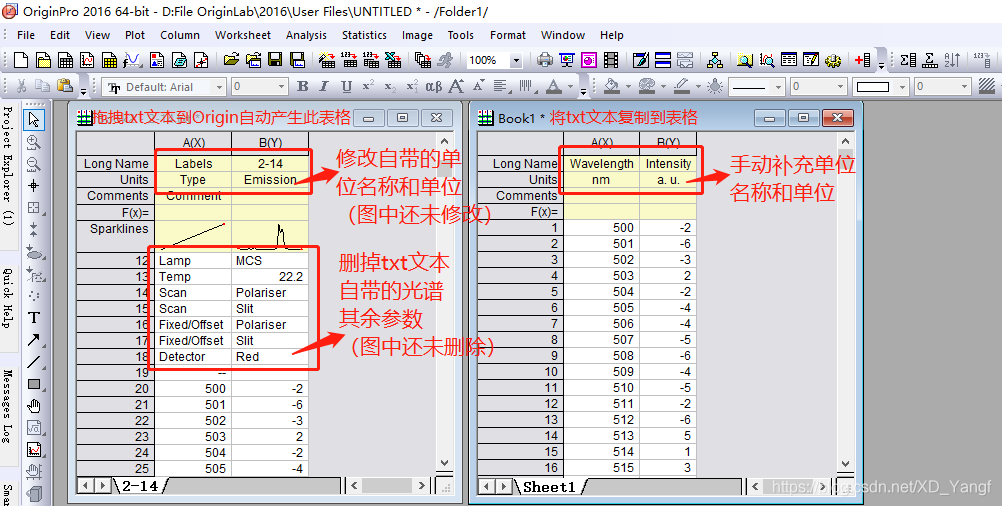

对于一个光谱数据，比如我们从光谱仪上拷来了一个光谱txt文本，有两种方式可以将数据填到Origin表格中。第一种是，直接将txt文本拖拽到Origin工作区内，便会自动产生一个带有该光谱数据的book；第二种是，将txt文件打开，将里面需要的数据复制到book中。第一种的弊端是，自动产生的book会自带一些你可能不需要的数据，需要手动删除。而两种方式都需要我们去给Long Name（单位的名称）和Units（单位）手动命名，当然，如果不命名也是可以继续往下操作的。
2）Plot选项。

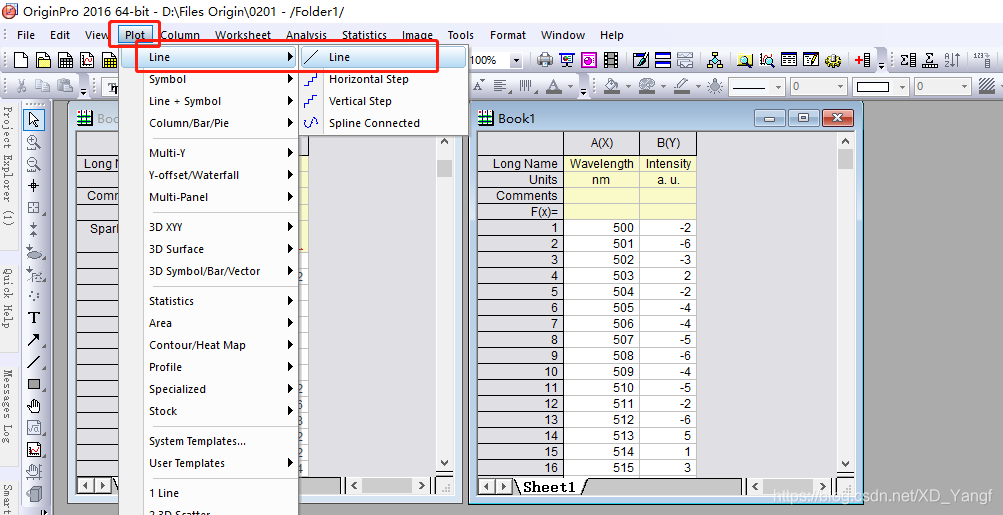

数据导入后，开始做最初步的折线图。在Book1为选中状态下时，点击工具栏Plot——》Line——》Line，开始打开曲线图选项。

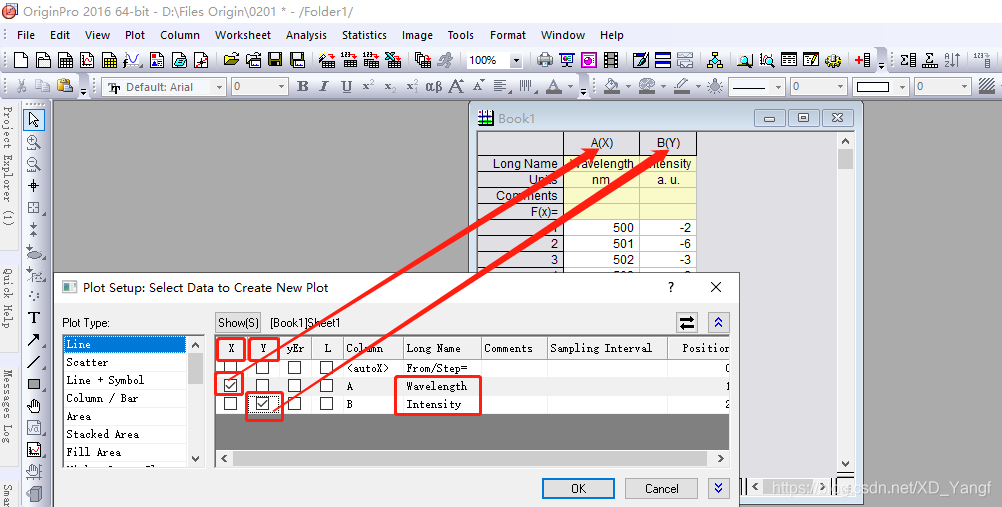

将A（Wavelength）选中为X，而B（Intensity）选中为Y。这就表示，Wavelength是自变量，而Intensity是因变量的意思。按着这样正确的因果关系后，才能正确出图。

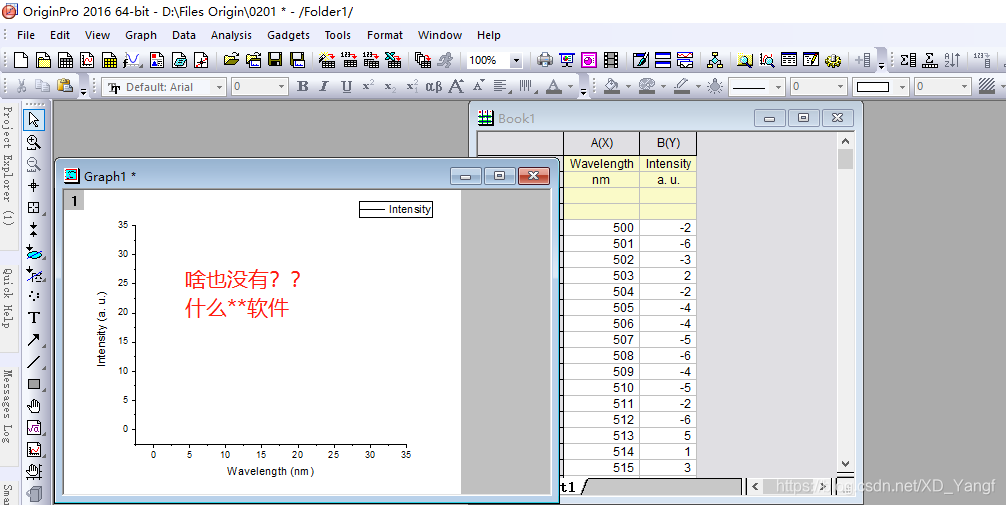

点击确定，结果！！！结果出了个图，但是里面啥也没有。。。
3）调整坐标范围。

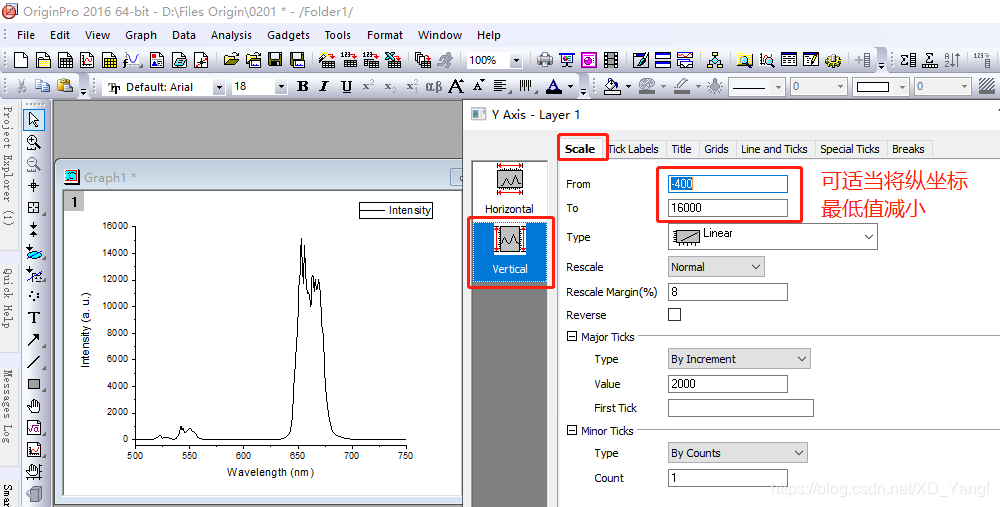

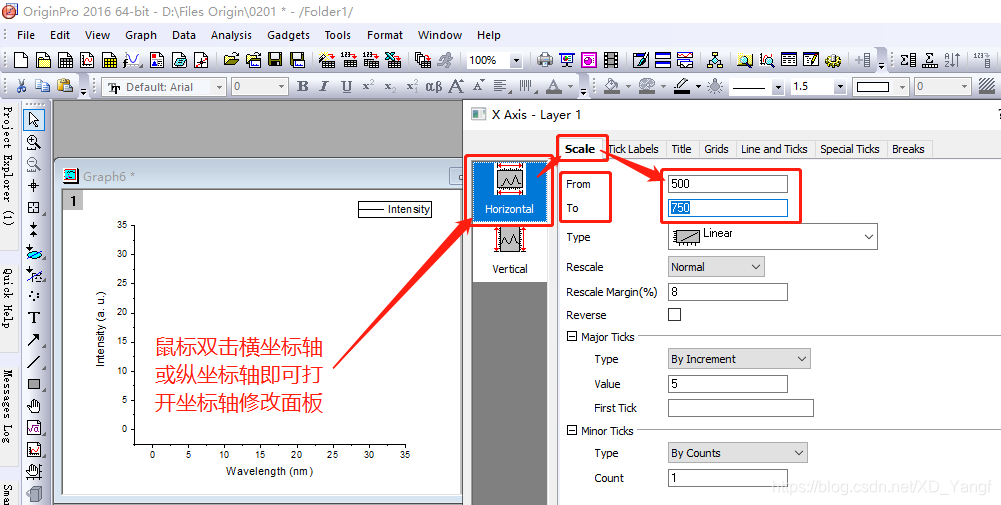

别着急，先别准备卸载软件，万事都可商量。此时，鼠标双击横坐标轴或纵坐标轴，可打开坐标轴调整面板。在Scale分页下，将From和To分别改为，我们光谱的波长范围，此数据是500-700 nm。
同理，直接切换到Vertical，修改下纵坐标的数值范围，单击Apply或OK，即可实现你得梦想。
4）快速出图。

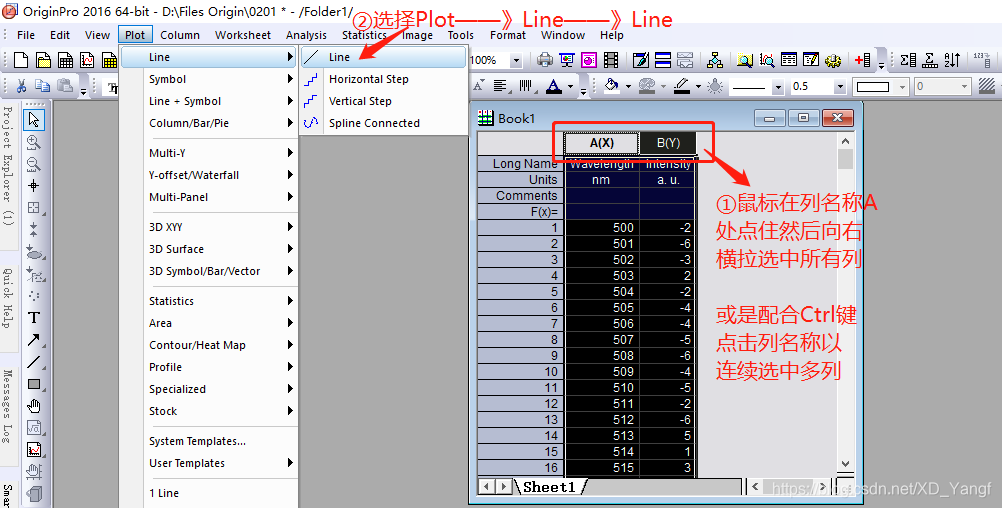

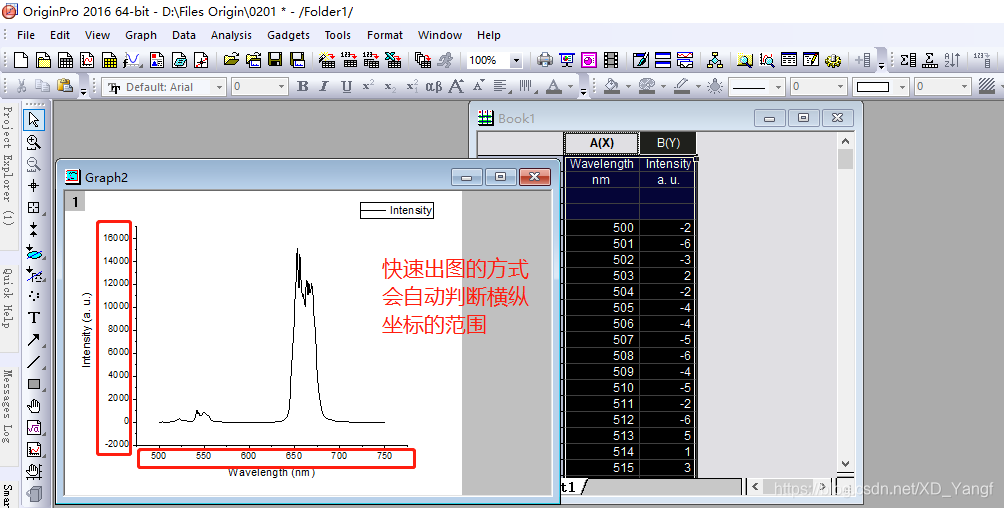

上面的方式画图太麻烦，想要快速画图有方法。先把A和B列同时选中，然后直接取点Plot——》Line——》Line，就能出图。
而且，这样出图快准狠。但是，要保证因果关系是正确的。
二、一图多线的绘制
有时我们需要在一幅图上呈现多条折线，以此方便进行多个数据的比较，这时就得学会在一张图上绘制多条折线。
1）慢节奏方法。

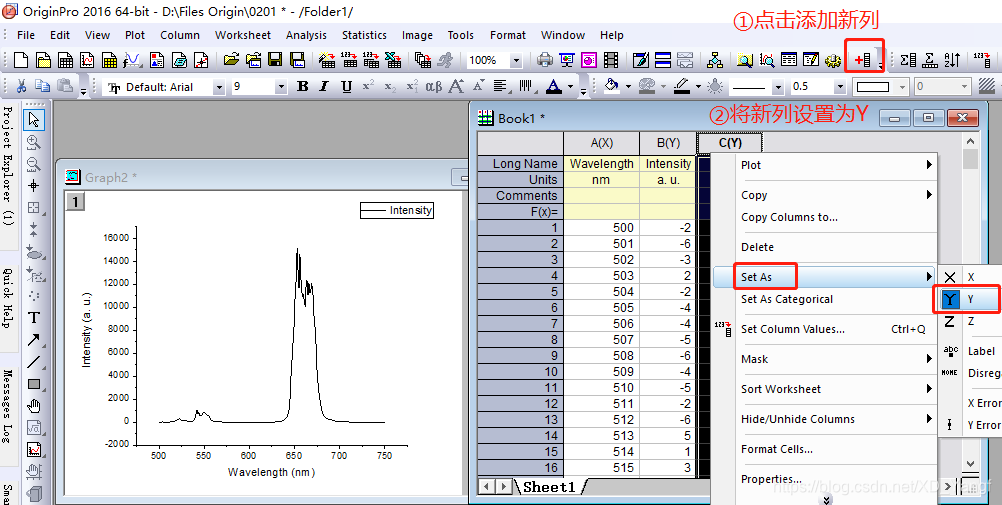

先点击工具栏中的Add New Columns，以新增一列准备填入另一个光谱数据。同时，如果新增的列的类型不是Y，需要在列名称处右键点击Set As——》Y，以将其设置为Y。

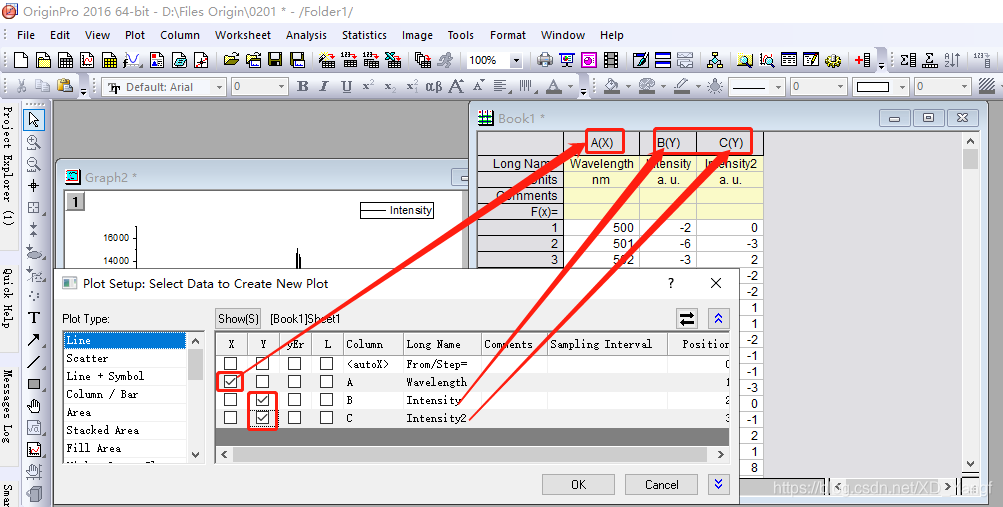

然后用基础方法，在绘图设置中，将A选为X，而B和C都选为Y。
点击OK，出图。然后手动调整好横纵坐标的范围。
2）快速方法。

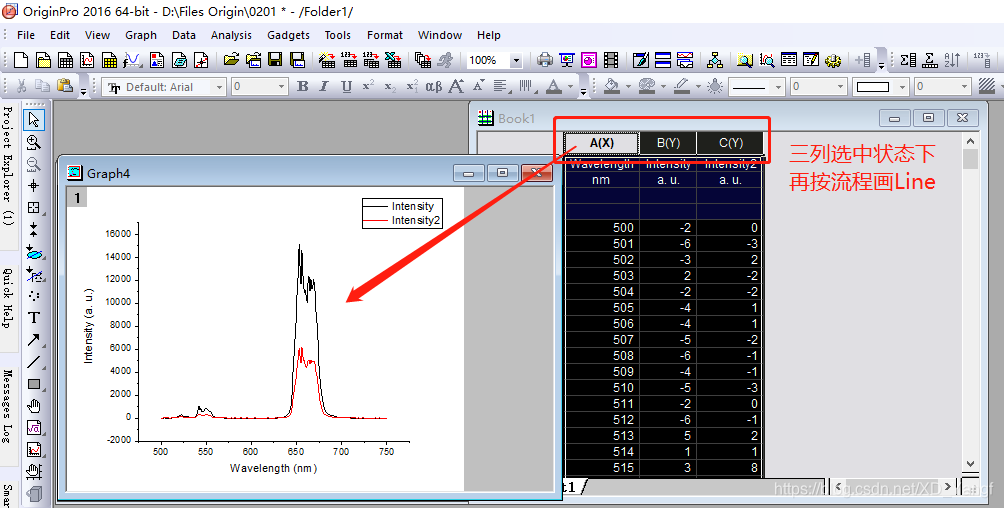

同样，快速方法的前提是，因果关系要正确。我们这里是两个Y共用一个X，没什么问题。
3）自变量范围不同的一图多线。

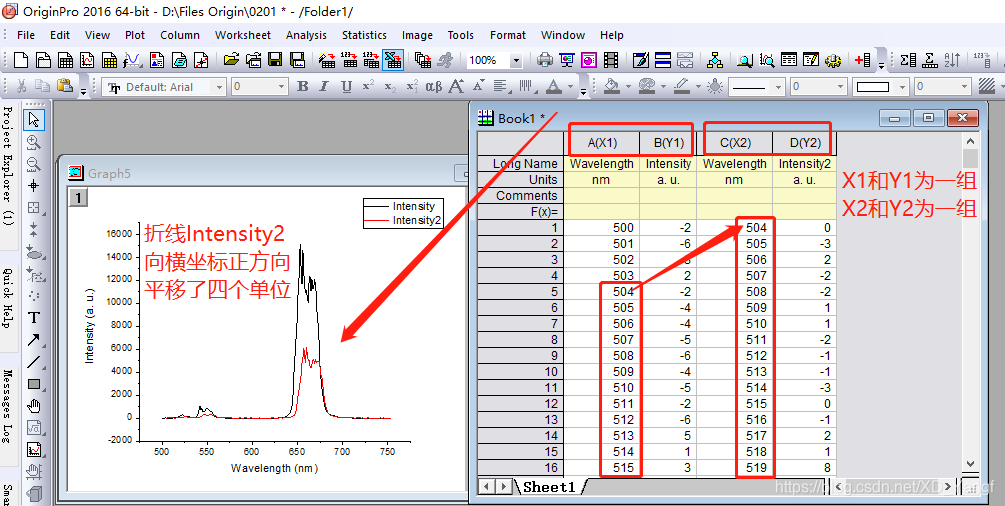

如果想要在一张图上，画横坐标范围不统一的两条折线，那就需要设定各自的横坐标和纵坐标为一组。如图所示，我们新增一列填好新的Wavelength范围之后，将其设置为X，只要前面出现过X，则所有的X都会自动重命名为X1、X2。。。Xn。而每个Xn后面如果有Y属性的列，则Y也会自动成为Yn。因此，下图中X1和Y1为一组数据，X2和Y2为一组数据，当我们画图时，他们的折线会根据自己的横纵坐标范围，同时出现在一幅图中。
三、总结
回顾，此篇我们使用到的功能有：New Workbook新建表格、表格参数命名、表格填入数据、Plot——》Line绘制折线图、调整坐标轴范围、快速Plot、Set As、一图多线绘制。
