此篇，将要带来的首道菜就是上转换发光机理，即上转换的光子跃迁能量传递的过程。
一、绘制ESA激发态吸收过程

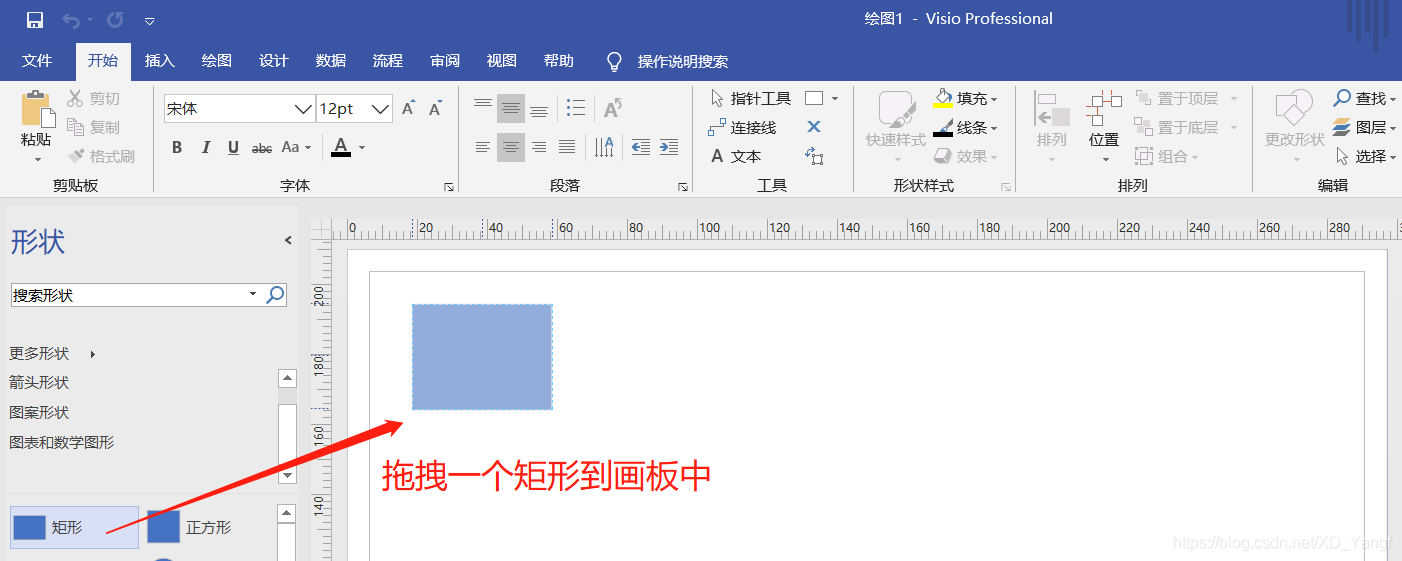

1）拖出一个矩形。
2）调整形状。

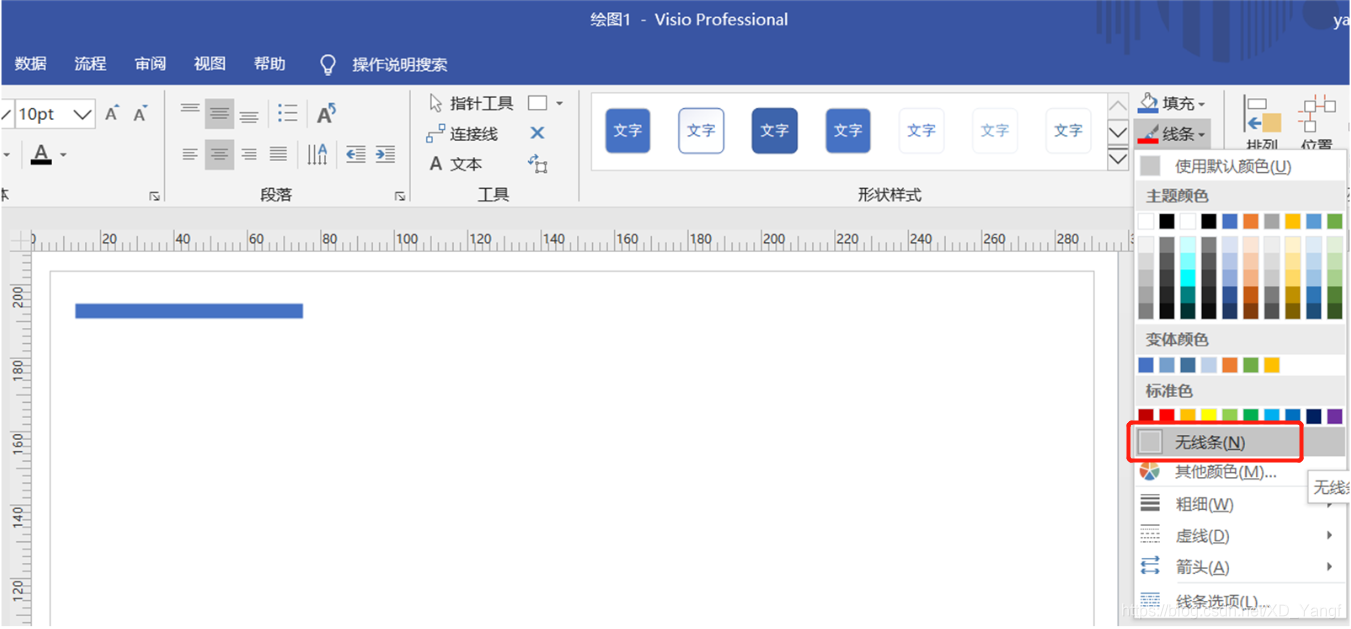

将矩形的形状拉扯成一个长条。另外，我一般会将图形的边框去掉，即将线条改为无线条。
3）复制矩形。

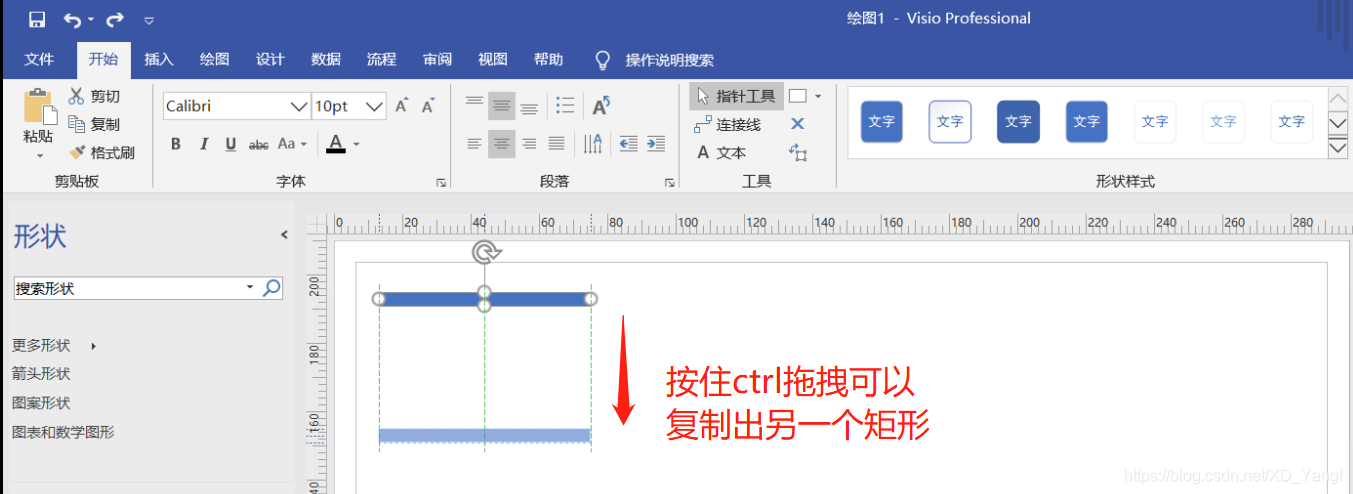

选中当前矩形的状态下，按住ctrl键并拖拽矩形，可以复制出另外一个新的矩形。另外，使用ctrl+c和ctrl+v二连，也可实现。

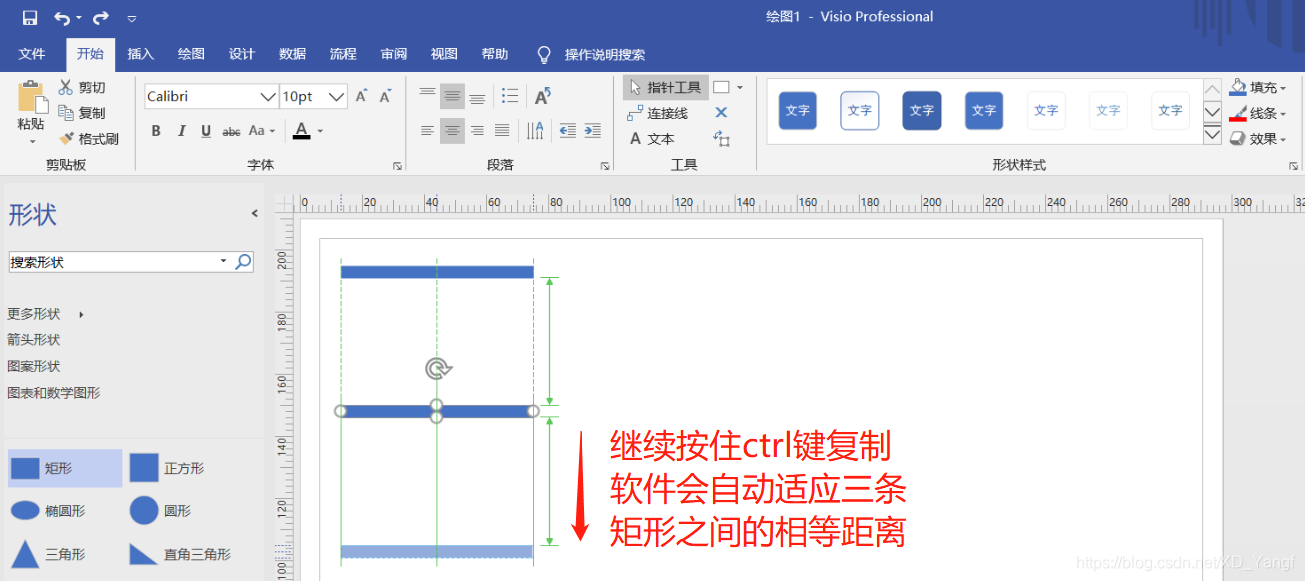

继续复制出一条矩形，拖拽的过程中会发现，较新的Visio版本和PPT、PS一样，都会自适应图形之间的距离。

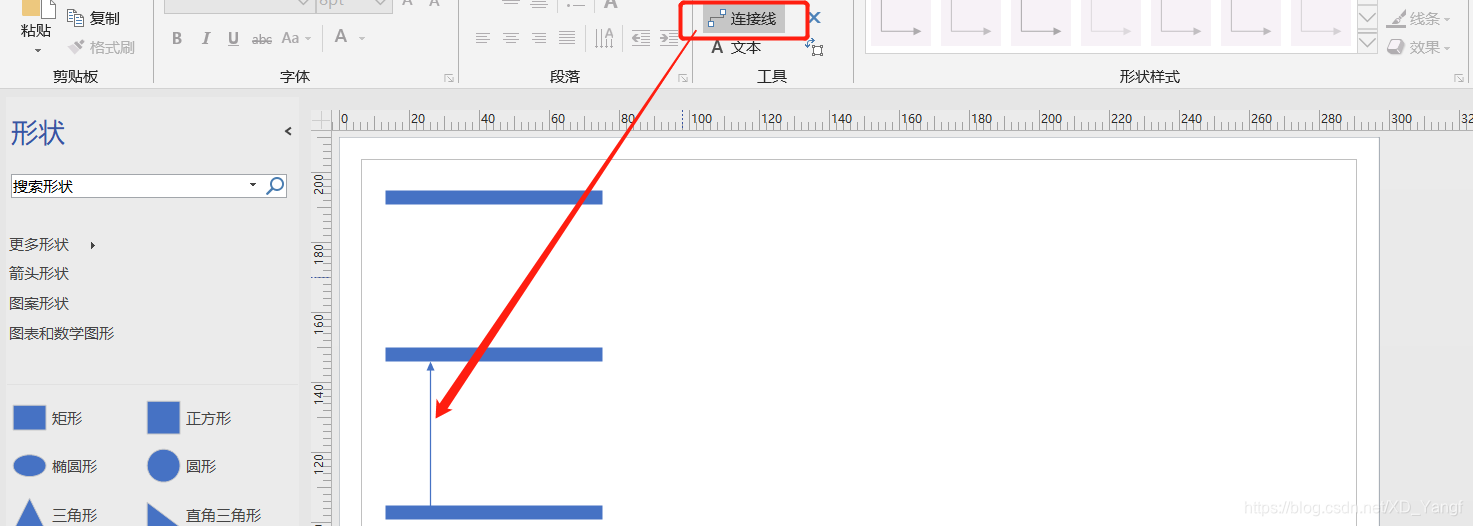

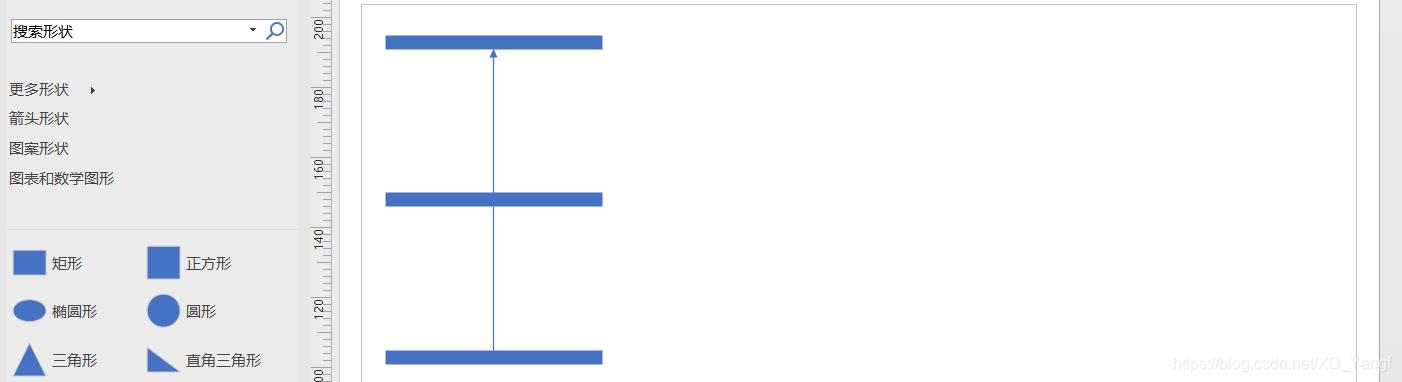

4）添加连接线。
那么，由于中间的位置不是我们想要的连接线位置，因此，将删掉下面这条连接线。删除的方法是，选中当前连接线，按下Delete即可。
5）添加连接点。

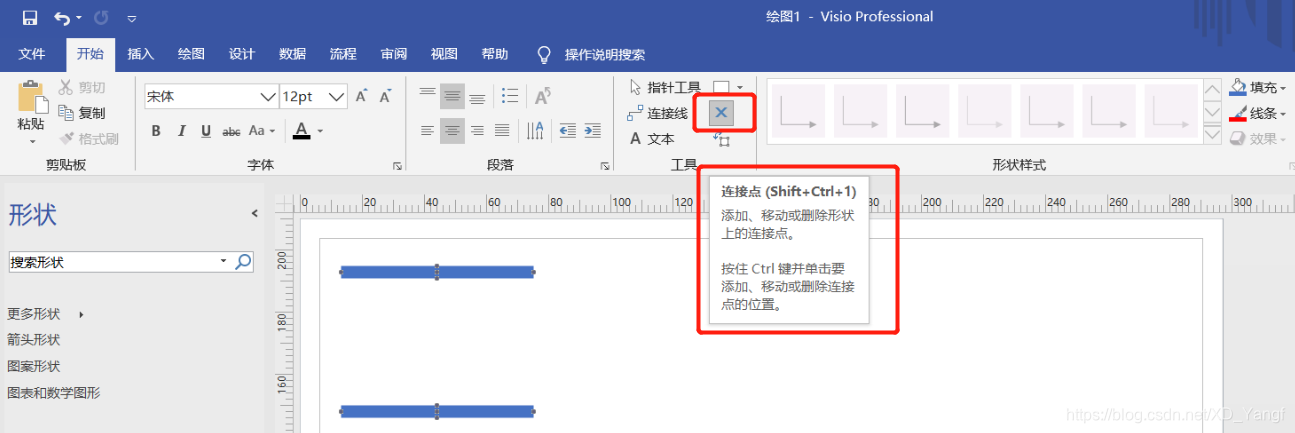

如果想要在任意位置连接两个图形，则需要使用连接点添加工具，如下图所示，点击连接点。
首先，在添加连接点的状态下，先要选中欲要添加连接点的图形，然后按住ctrl键，点击鼠标即可完成添加。在点击鼠标前，添加的过程中，观察下图上方的横向标尺，可以看到一条与鼠标位置纵向相对应的一个位置提示，帮助我们确定将要添加的连接点的位置。
6）连线。
接着，对中间的矩形下方添加了连接点。
切换到连接线工具，将已经添加的两个连接点连接起来，如下图所示。
7）更改连接线。
首先，对线条增宽，或是选择一个合适的粗细。
接着，给线条一个虚线类型。
8）复制连接线。

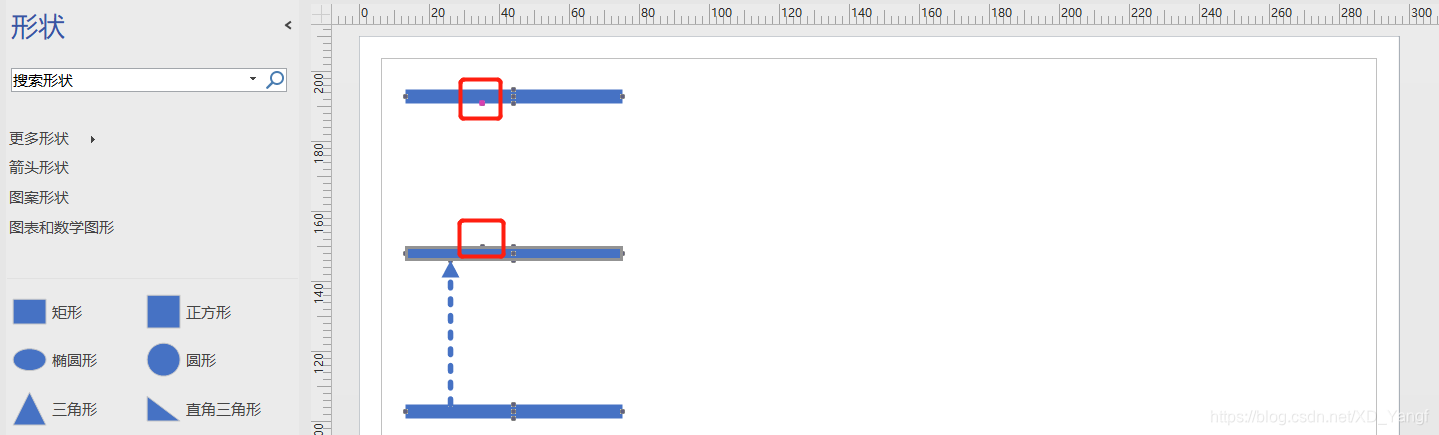

以同样的方式，继续添加两个连接点。

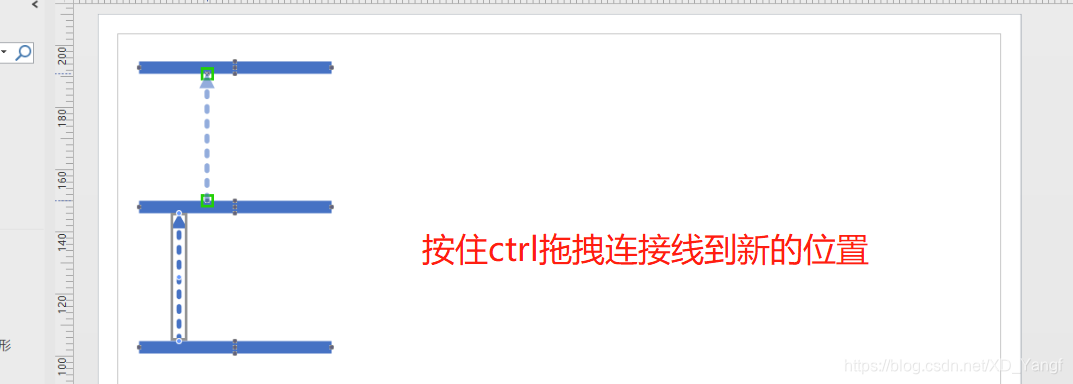

此时，可以选择直接连接这两个连接点，也可以以按住ctrl键的形式（此时只建议用这种形式复制），直接将上一条虚线连接线复制过去。下图为拖拽的过程。
但是，拖拽完之后，结果却是下面的样子，箭头竟然朝下指了。

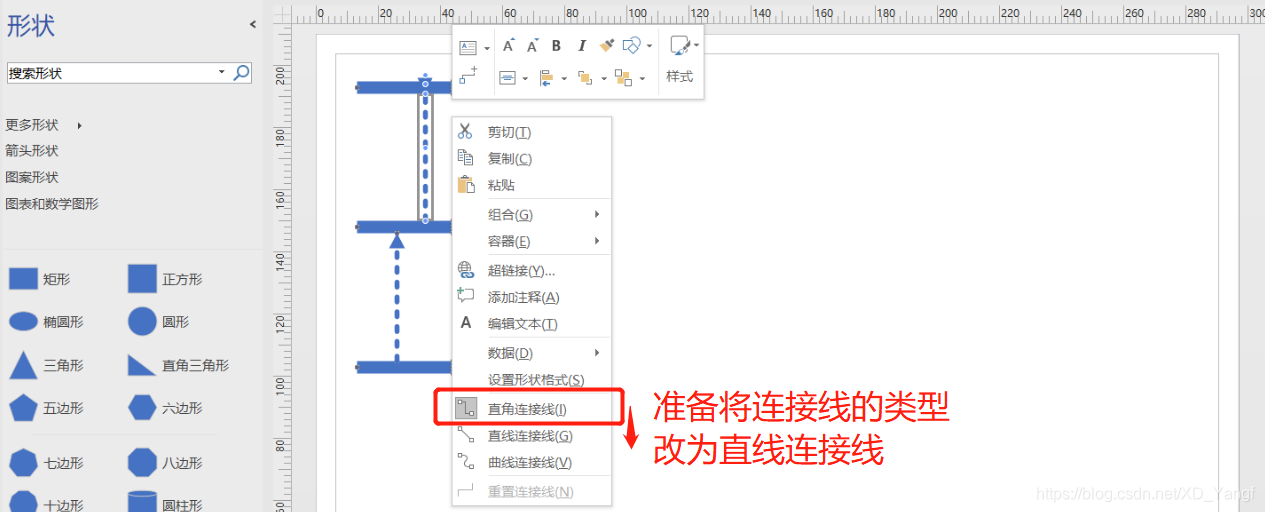

不用着急，此时，我们在当前连接线上方右键点击一下，在弹出的选项中，发现当前的连接线状态是直角连接线。那么，我们准备将其改为直线连接线。

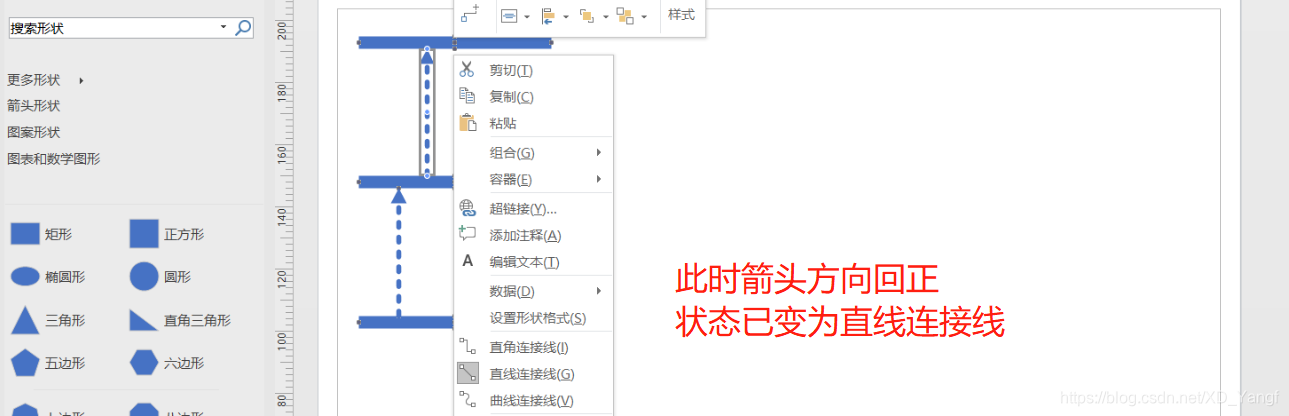

如下图所示，更改之后，箭头方向回正。

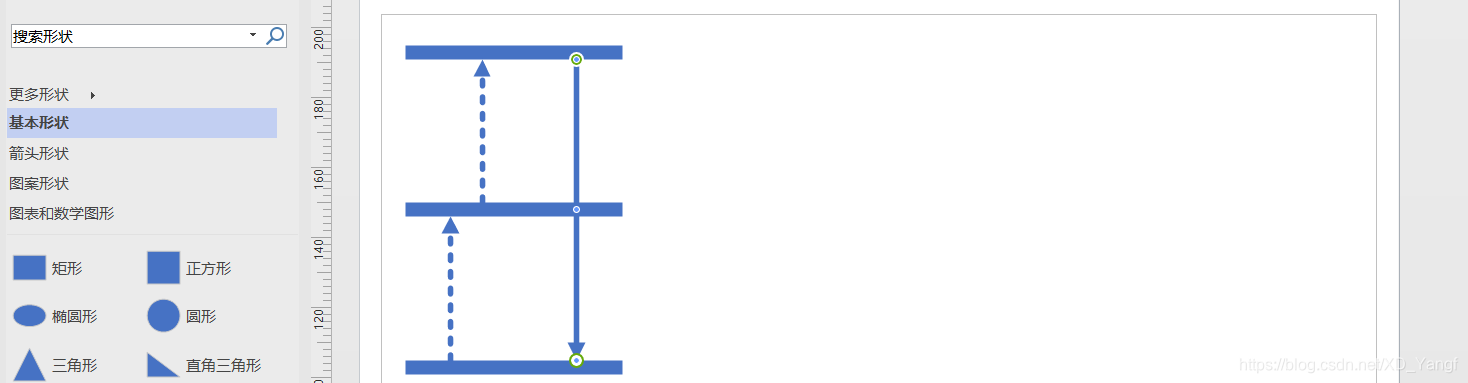

9）继续添加连接点和连接线。
添加连接点。
添加连接线，并调节其粗细。
至此，ESA的能级和光子跃迁箭头指示已经完成，接下来添加一些文字说明即可。
二、添加文字
1）使用文本添加文字。
使用文本功能，在画板中合适的位置点击，准备输入文字，同时，可以调整其字体、大小、颜色。

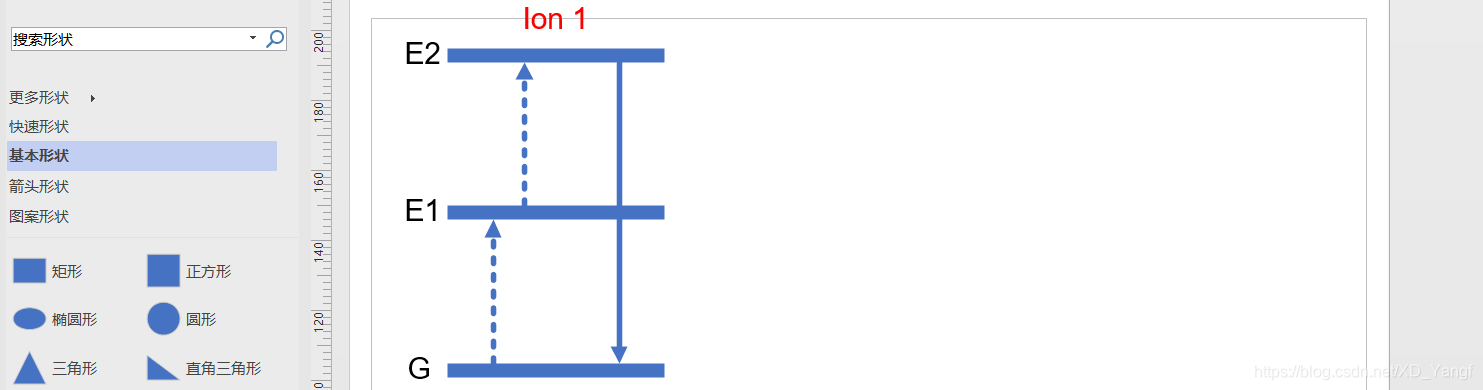

继续添加其余文字说明，完成ESA的整体绘制。
三、总结
回顾，此篇我们使用到的功能有：拖出图形、复制图形、添加连接线、删除连接线、添加连接点、更改连接线虚线和粗细、切换连接线类型、添加文字。
