【无机纳米材料科研制图——Visio 0306】局域表面等离子共振LSPR机理图和Jablonski 能级图绘制

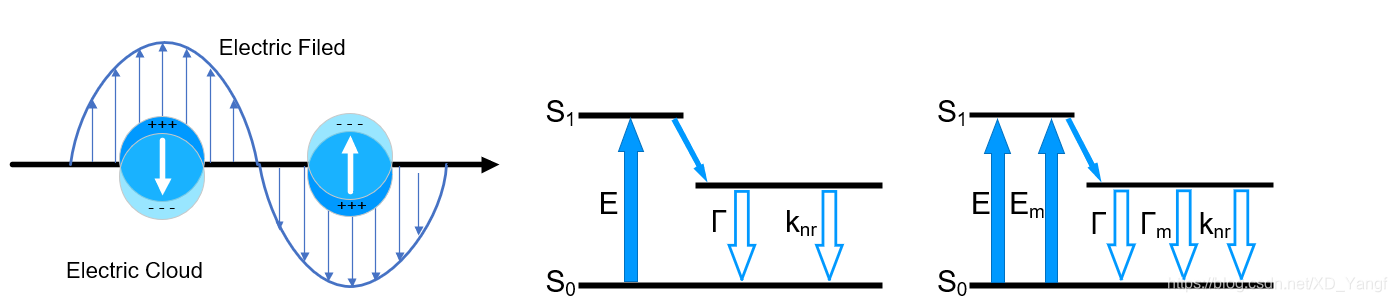

       此篇，我们来分享局域表面等离子共振LSPR机理图和Jablonski 能级图的绘制。



一、局域表面等离子共振LSPR机理图

       1）创建一个直线箭头连接线。

       2）添加连接点。

       3）添加曲线连接线。

       添加一条连接线，并准备转换为曲线连接线。

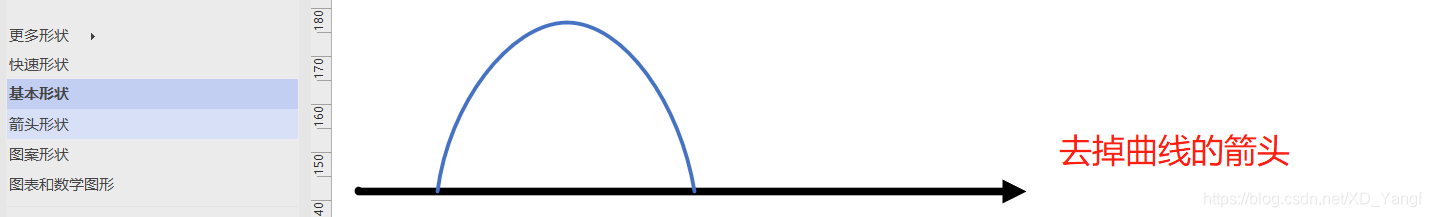

       调节曲线弯曲度，并去掉箭头。

       4）添加直线箭头连接线。

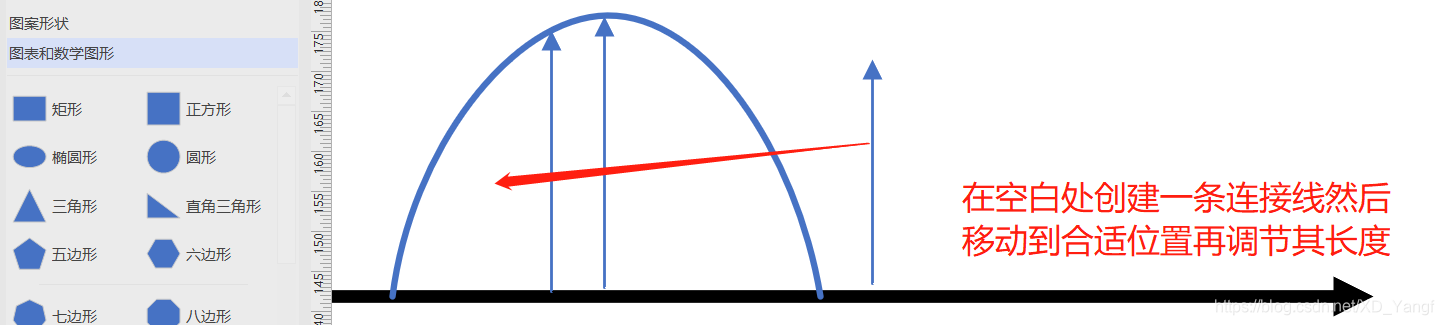

       如果对每个连接线都先添加好连接点，会过于麻烦，因此，和前面介绍过的方法一样，我们选择在空白处创建好连接线，然后再移动到合适的位置，在根据所在的位置调节连接线的长度。

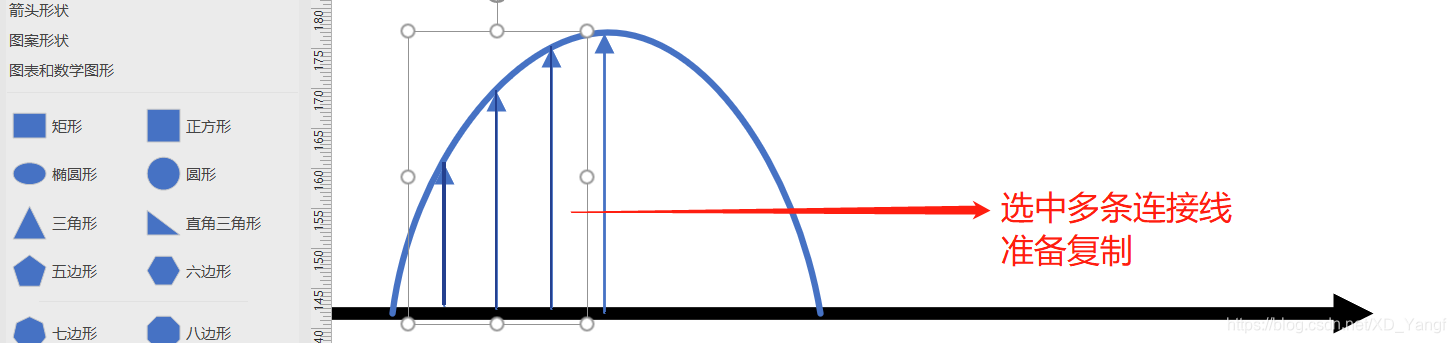

       5）复制连接线。

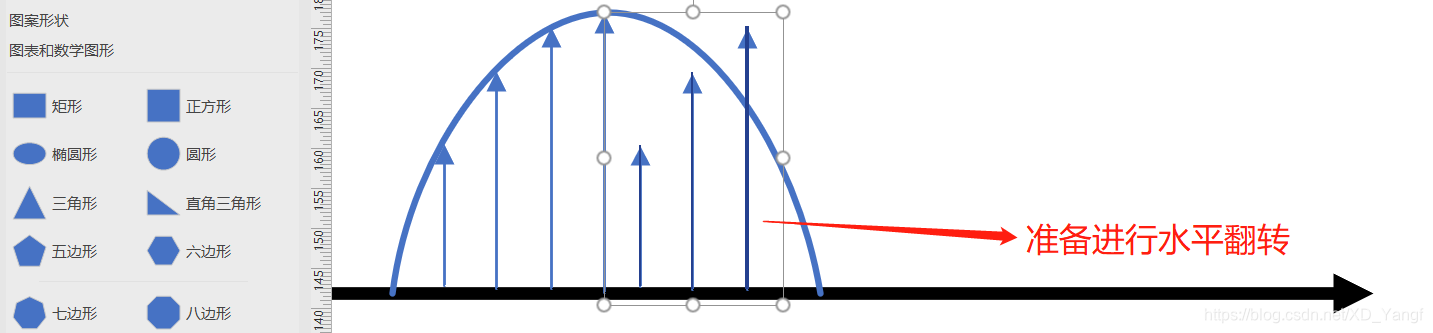

       复制之后准备水平翻转。

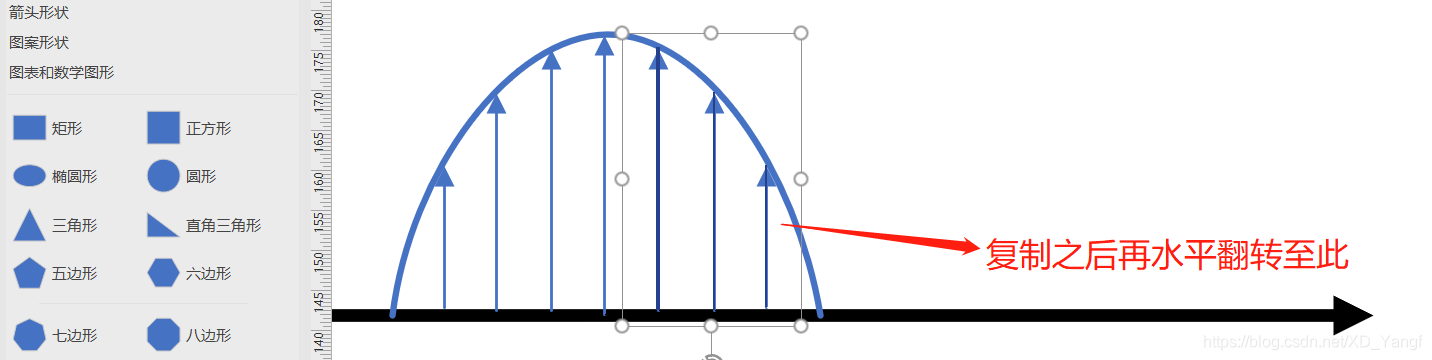

      水平翻转翻转后适当调节其位置。

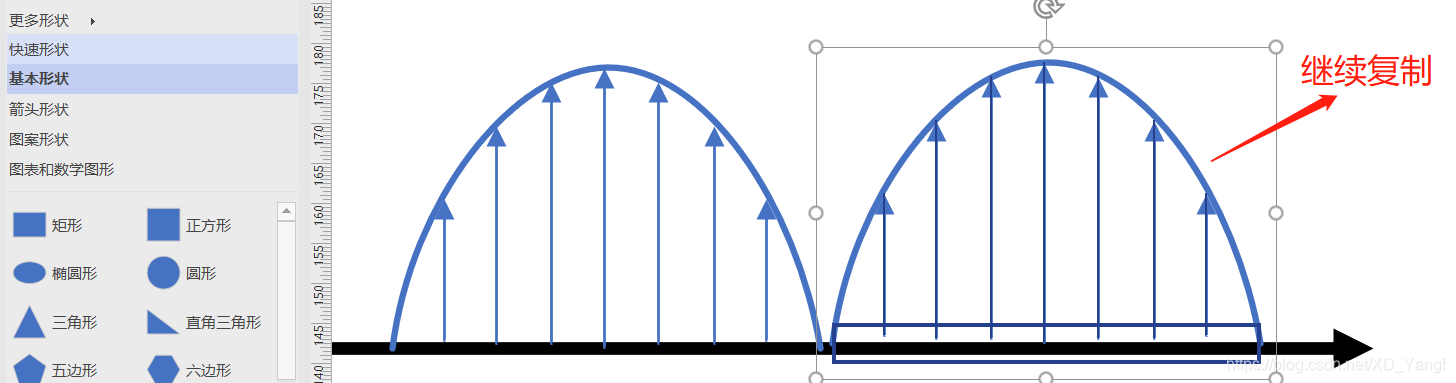

       6）继续复制。

       同时选中曲线和直线连接线并进行复制。

       7）垂直翻转。

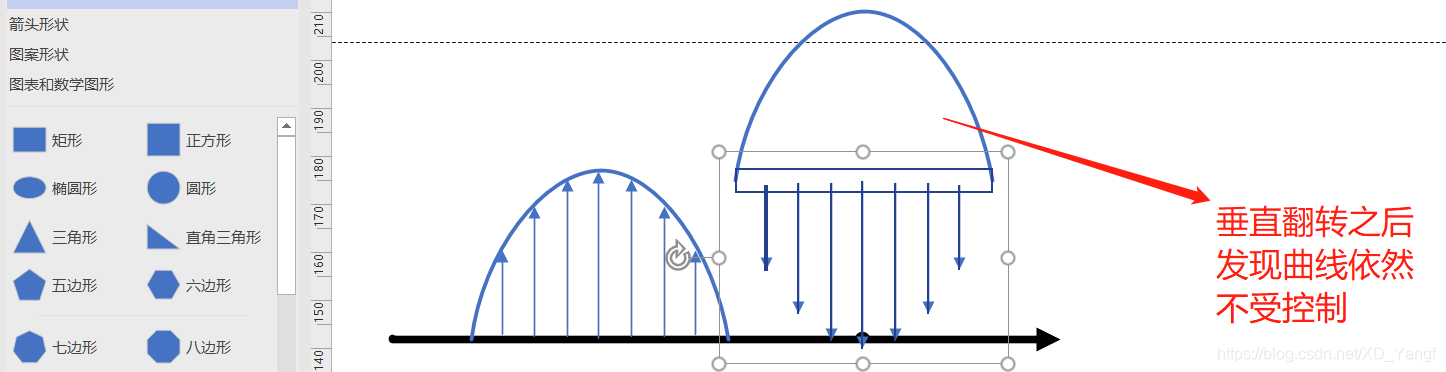

       将刚才复制的几个连接线同时垂直翻转，但结果是，直线连接线变化没有问题，而曲线连接线依然不受控制。

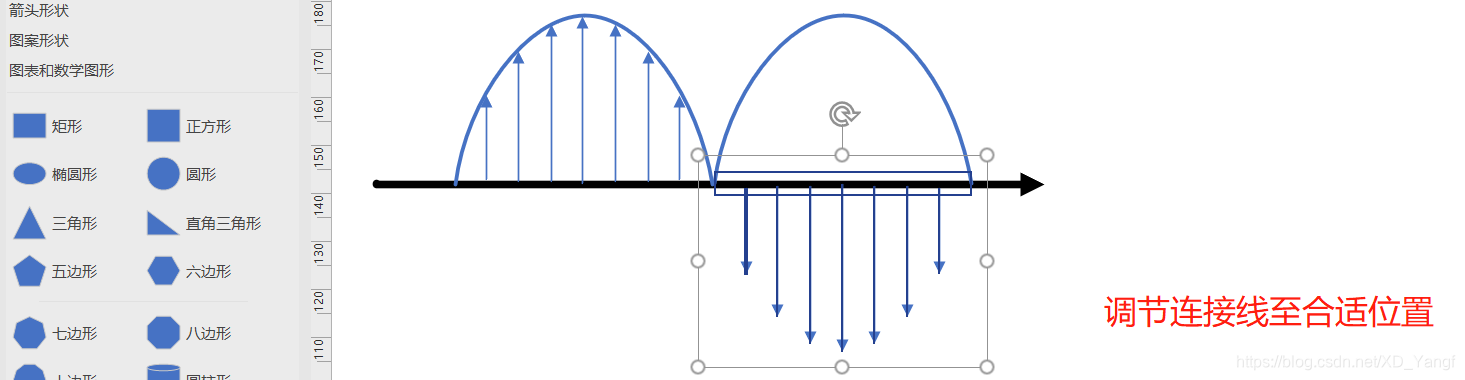

       将直线连接线调整至合适位置，可以顺带将曲线连接线也选中并同时调整到合适位置。

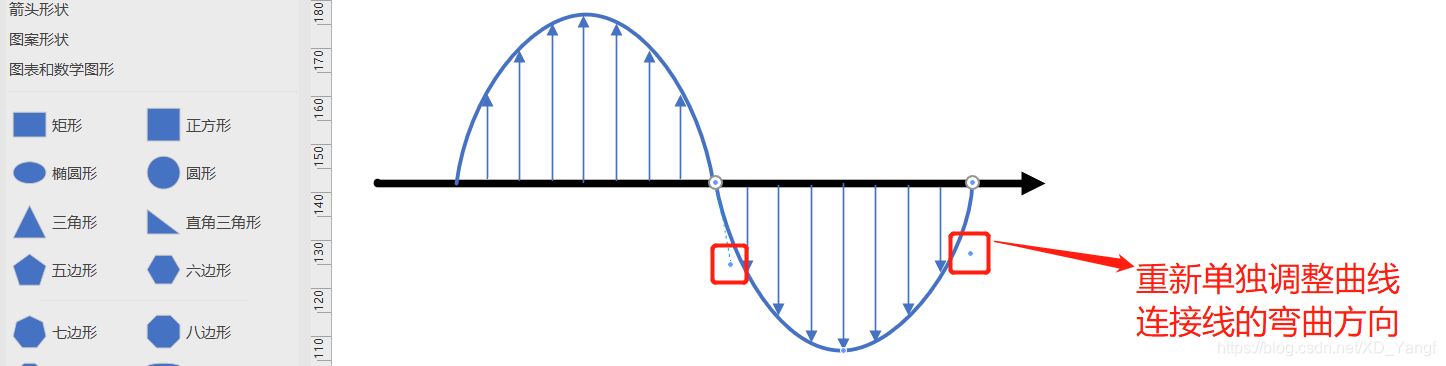

       重新单独调整曲线连接线的弯曲方向。

       8）创建圆形。

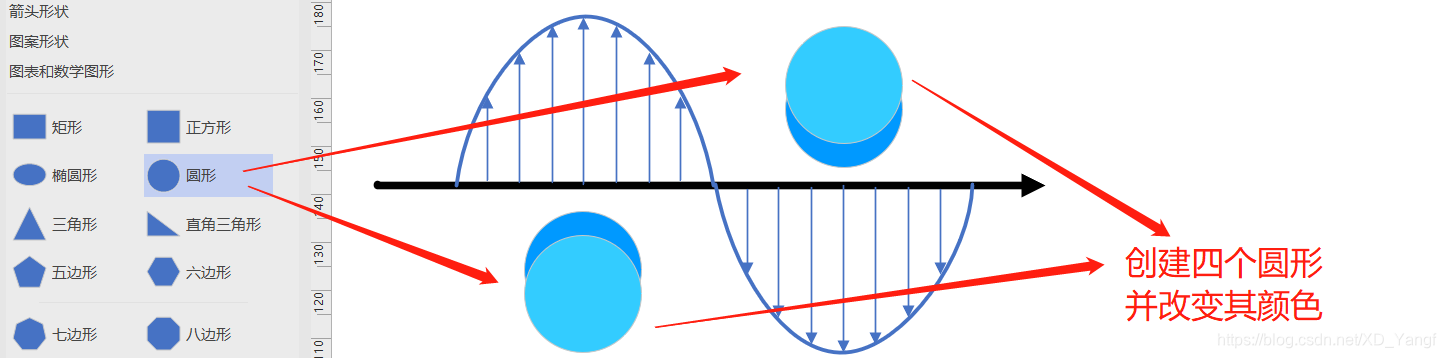

       创建四个圆形，其中两个为一组，且浅色的位于深色的上层。同样，现在空白处创建，待到修改完成之后，再移至合适位置。

       9）添加透明度。

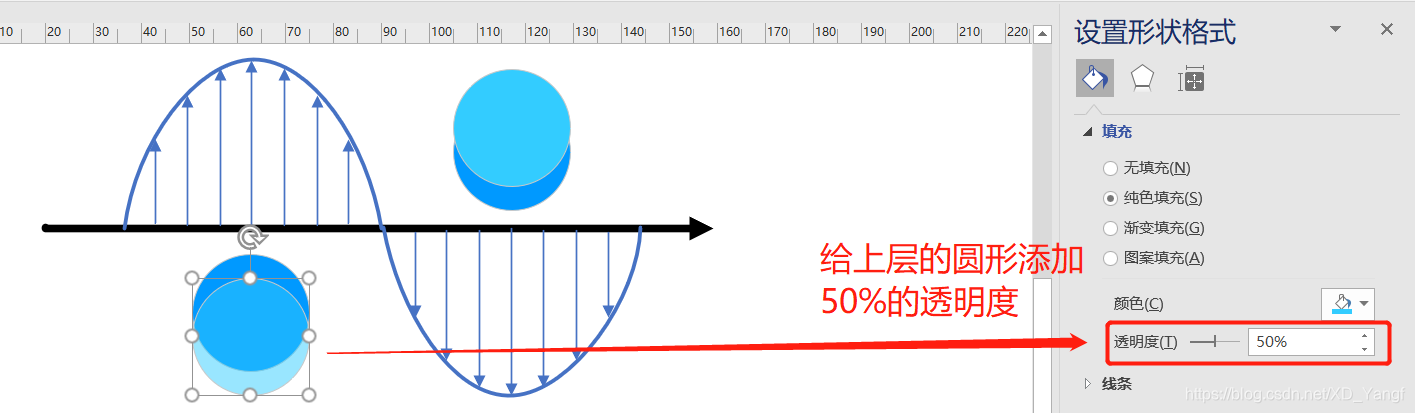

       给每个浅色的圆形都添加50%的透明度。

       10）将圆形移至合适位置。

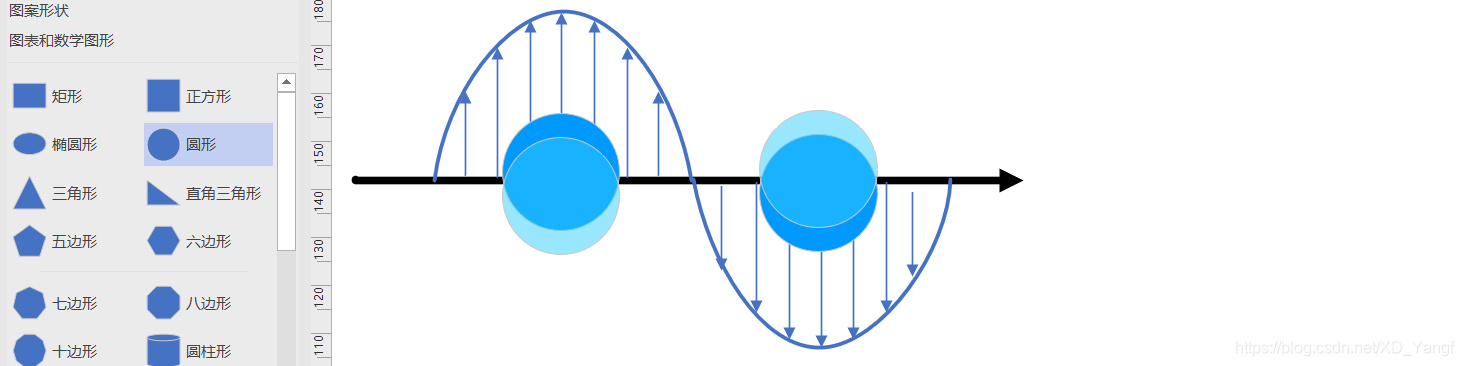

       接着，使用方向键，将两组圆形移至合适位置。

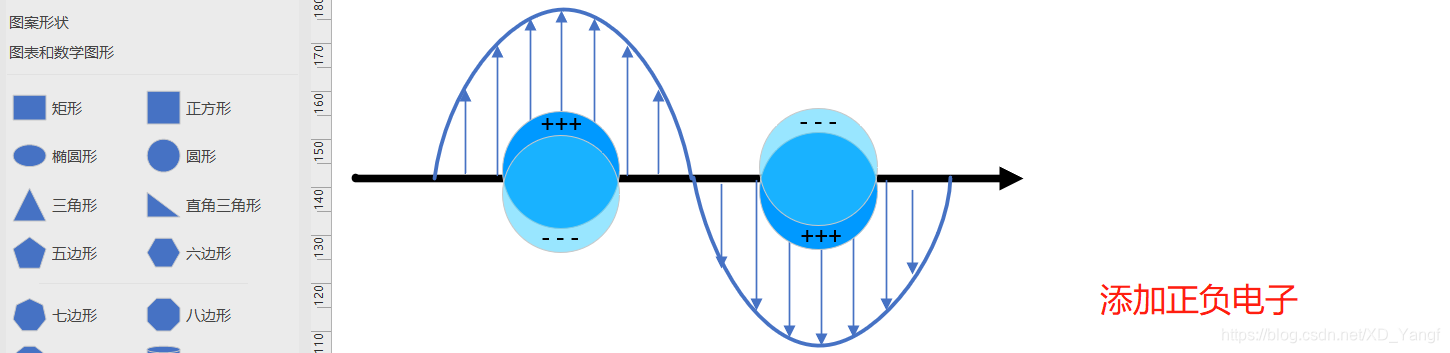

       11）添加正负电子。

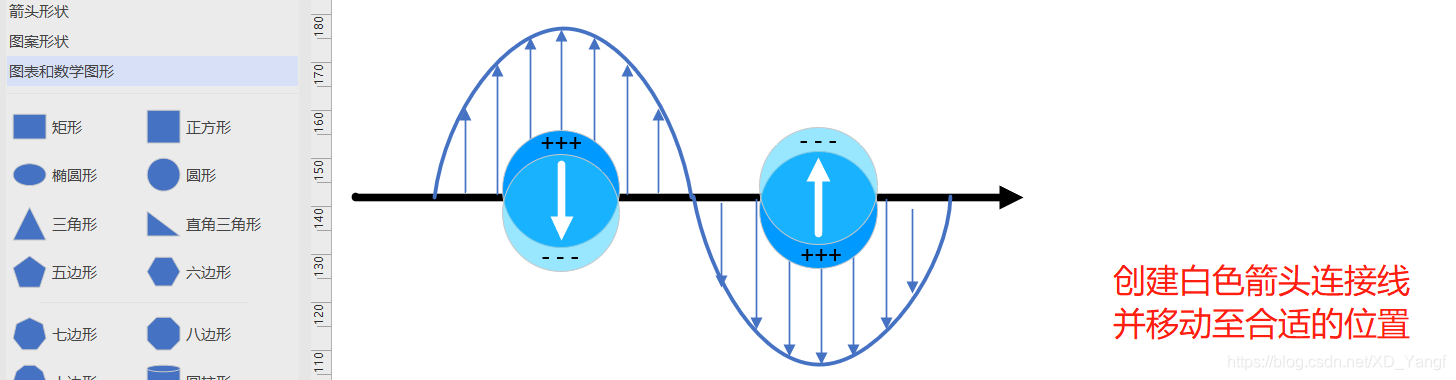

       12）添加库仑力箭头。

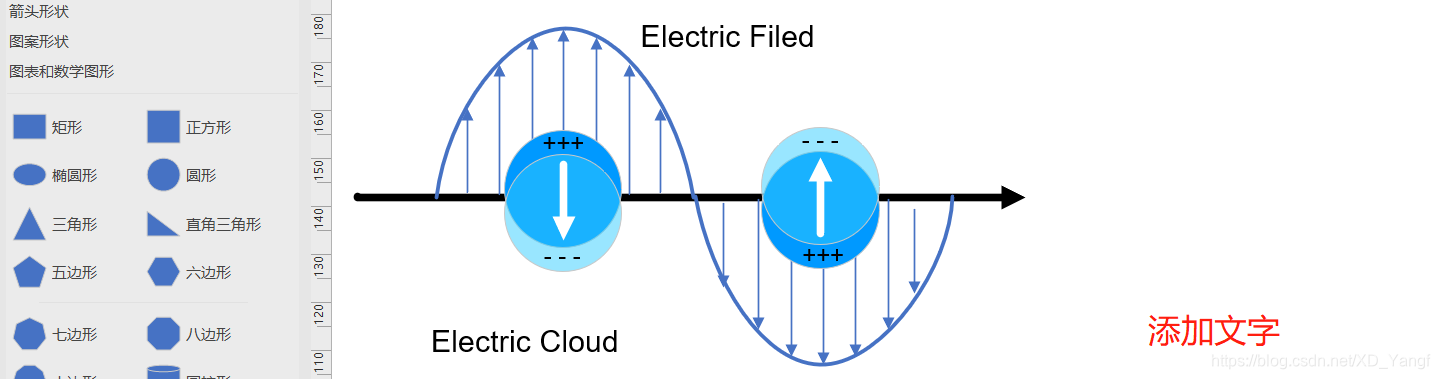

       13）添加文字。



二、Jablonski 能级图绘制

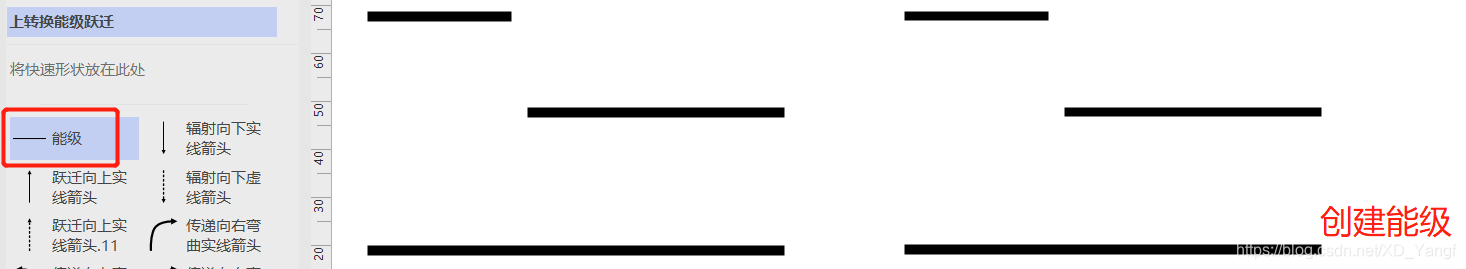

       1）创建能级。

       2）创建箭头形状。

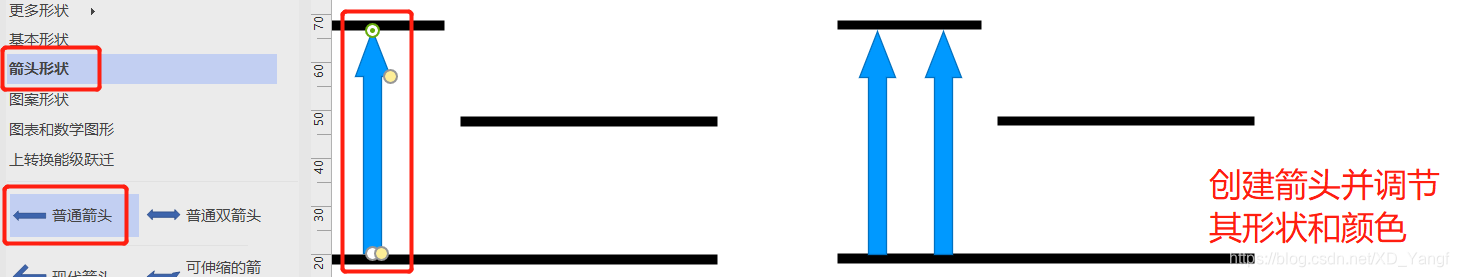

       此时，我们选择从箭头形状库中拖出普通箭头，来创建图形类的箭头。

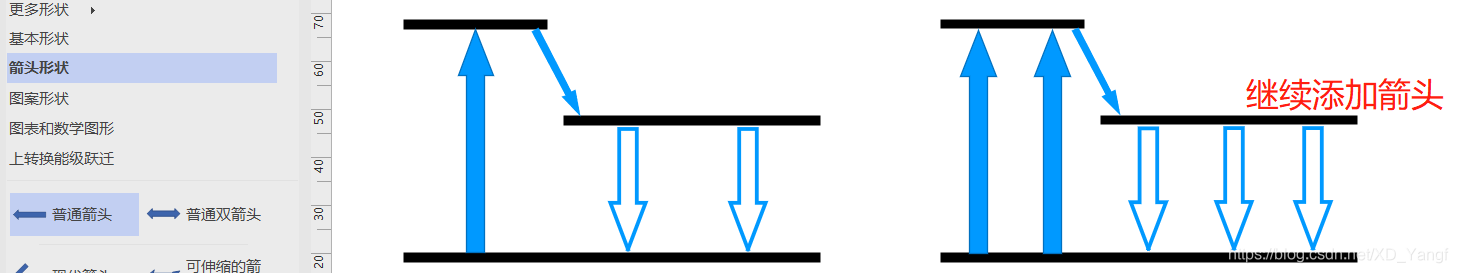

       3）继续添加箭头。

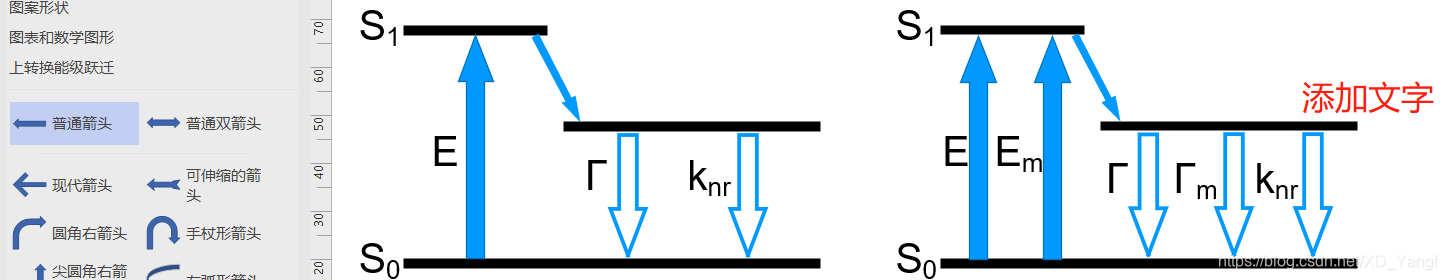

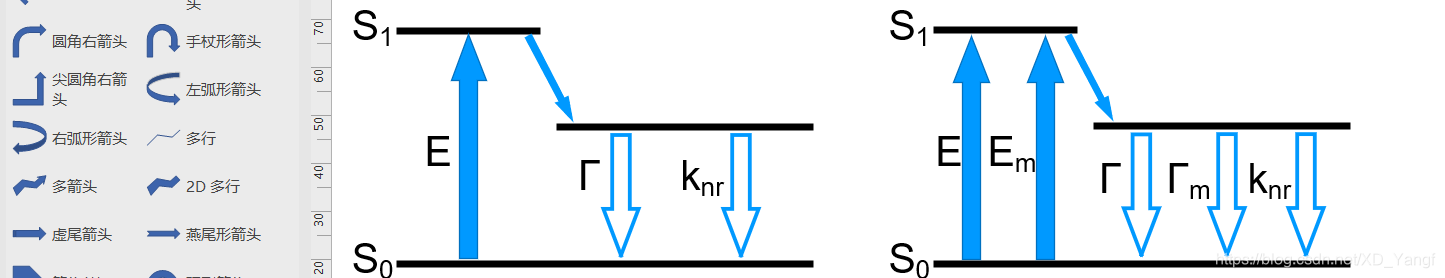

       4）添加字体。

       5）调整能级粗细。

       如果我们想把能级矩形再调细点，发现单纯地拖拽已经不能让该矩形再细了。那么，就要另辟蹊径了。

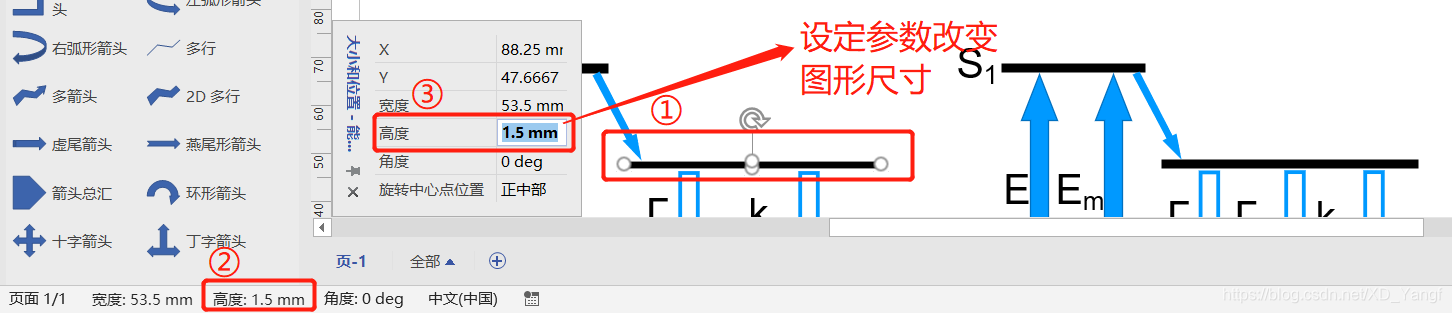

       首先，选中一个矩形，然后在Visio界面左下角出现的图形参数中，点击高度，再在弹出的大小和位置面板中，修改矩形的高度，即可将其调整得更细。

       将所有的能级矩形高度都调整为1.5 mm，如下图。这里有一个技巧，对于很多Office软件来说，F4键都可以实现上一步操作。因此，当我们以这种修改参数的形式修改了一个矩形之后，接着，依次选中其他矩形并按下F4，即可方便、快捷地修改所有矩形的高度。



三、总结

       回顾，此篇我们使用到的功能有：连接线的水平翻转、给图形增加透明度并相互重叠、改变参数调节图形的尺寸。
